3-EE-DI Rzeszów, 12.01.2012

NAPĘD ELEKTRYCZNY

PROJEKT

Mateusz Cukierda

gr. P01

Zadanie nr 28

Dobrać silnik do napędu windy osobowej o parametrach: masa klatki
, udźwig 6 osób
, masa przeciwwagi
, prędkość
, przyspieszenie
, średnica bębna
, pominąć masę liny i moment bezwładności bębna przyjąć sprawność (bęben - lina)
.

Typowy układ windy

ROZWIĄZANIE

Promień bębna:

Ciężary poszczególnych elementów windy:

Równanie układu:

gdzie, c - współczynnik zrównoważenia

Współczynnik zrównoważenia:

Siła działająca podczas przyspieszania:

Zapotrzebowanie na moc:

Moment bębna:

Prędkość obrotowa bębna:

OBLICZONE PARAMETRY UKŁADU NAPĘDOWEGO

Zapotrzebowanie mocy:

Prędkość obrotowa:

Moment:

TYP I PARAMETRY DOBRANEGO SILNIKA

Producent: Fabryka Maszyn Elektrycznych INDUKTA S.A

Silnik indukcyjny klatkowy, typ: Sg 160L-6

Moc znamionowa:

Prędkość obrotowa znamionowa:

Moment znamionowy:

Moment rozruchowy:

Silnik przeznaczony do pracy przerywanej S3 60%

Silnik o dowolnym rodzaju budowy, cichobieżny na łożyskach ślizgowych

TYP I PARAMETRY DOBRANEJ PRZEKŁADNI

Producent: Fabryka Reduktorów i Motoreduktorów BEFARED S.A

Przekładnia stożkowo-walcowa jednostopniowa, typ: 1K - 250 - 16,5 - 1 - W3

Przełożenie:

Moc przenoszona:

Wykonanie do urządzeń dźwignicowych

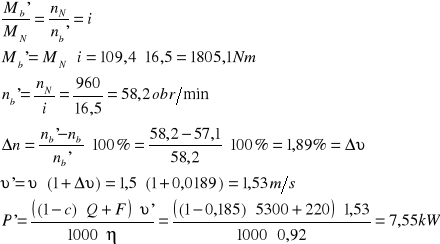

SPRAWDZENIE

Po zastosowaniu przekładni i silnika:

Zadanie nr 19

Dobrać silnik, zabezpieczenia i sposób regulacji prędkości dla przebiegu prędkości podanego na rysunku. Dane:
,
,
,
,
,
,
, dla
. Moment jest opisany funkcją
, gdzie prędkość
wyrażona w

Wykres

ROZWIĄZANIE

Wartości prędkości obrotowej w
:

Wykres

Wartości momentów:

Aproksymowany przebieg mocy

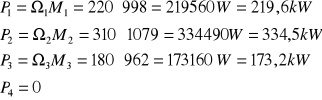

Wartości mocy:

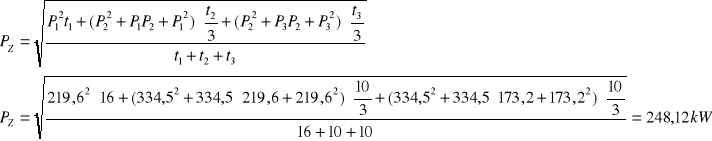

Moc zastępcza:

Względny czas pracy:

Przyjmujemy katalogową wartość względnego czasu pracy:

Prędkość obrotowa silnika ze względu na
przyjmujemy:

Moc przy pracy przerywanej:

Moc silnika:

Z powyższego przyjmujemy moc silnika:

Moment silnika:

Przeciążalność dobranego silnika:

Warunek przeciążalności momentem:

OBLICZONE PARAMETRY UKŁADU NAPĘDOWEGO

Zapotrzebowanie mocy:

Maksymalna prędkość obrotowa:

Moment maksymalny:

Względny czas pracy:

TYP I PARAMETRY DOBRANEGO SILNIKA

Producent: Zakład Maszyn Elektrycznych EMIT S.A.

Silnik indukcyjny klatkowy, typ: SEE 355ML2A

Moc znamionowa:

Napięcie znamionowe:

Prędkość obrotowa znamionowa:

Moment znamionowy:

Moment rozruchowy:

Moment krytyczny:

Silnik przeznaczony do pracy przerywanej S3 40%

Silnik o dowolnym rodzaju budowy

ZABEZPIECZENIA SILNIKA

Mikroprocesorowy przekaźnik silnikowy EPS

Producent: F&F Spółka Jawna z siedzibą w Pabianicach

W silniku o takiej mocy konieczne jest zastosowanie przekładników prądowych w każdej fazie z uwagi na fakt, że prąd nominalny silnika:

Typ: TUP20R

Przekładnik do montażu na szynie, pomiarowy w obudowie żywicznej, klasa 1

Przekładnia: 100:1

Prądy przekładnika: 500/5

SPOSÓB PODŁĄCZENIA ZABEZPIECZNIA

REGULACJA PRĘDKOŚCI

Falownik do silników elektrycznych

Producent: Hitachi

Seria: SJ700

Model: 3150HF

---
