POLITECHNIKA LUBELSKA w LUBLINIE |
LABORATORIUM PODSTAW ELEKTRONIKI |
|||
Nazwisko: Boratyski Niedzióka Ciurysek |
Imi: Marcin Magorzata Tomasz |
wiczenie nr
5
|
Grupa:
Id 5.1 |
Rok akademicki:
2002/2003 |
Temat: : Tranzystorowe generatory napi sinusoidalnych
|
Data wykonania: 09-12-2002 |
Ocena: |
||
Cel wiczenia:
Celem wiczenia jest zapoznanie si ze sposobem badania parametrów czwórników sprzenia zwrotnego, wzmacniaczy oraz ukadów generujcych typu RC.
Badanie generatora RC.
Badany generator RC jest generatorem tranzystorowym. Czwórnik sprzenia zwrotnego jest przesuwnikiem fazowym. Wspóczynnik sprzenia zwrotnego moe by regulowany przy pomocy potencjometru P. Tranzystor we wzmacniaczu podstawowym pracuje w ukadzie WE.

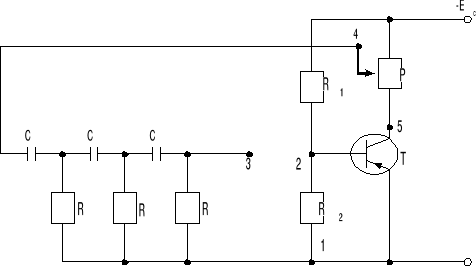

Schemat badanego generatora RC.
Charakterystyka dynamiczna wzmacniacza podstawowego.

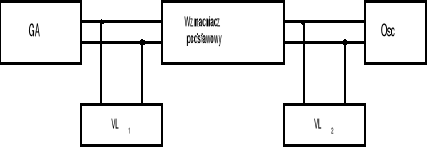

Schemat pomiarowy do wyznaczania cha-ki dynamicznej wzmacniacza podstawowego.
GA - generator akustyczny,
VL1, VL2 - woltomierze lampowe,
Osc - oscyloskop katodowy.
Tabela pomiarowa:
Uwe |
mV |
2,5 |
10 |
15 |
20 |
25 |
40 |
55 |
Uwy |
V |
0,1 |
1,5 |
3 |
4 |
5 |
6 |
7 |
Charakterystyka czwórnika sprzenia zwrotnego RC.
Schemat pomiarowy do wyznaczania cha-ki czwórnika sprzenia zwrotnego RC.
Ku - wzmacniacz podstawowy,
- czwórnik sprzgajcy.
Tabela pomiarowa:
bmax |
bmin |
bpor |
|||
U1' |
U2' |
U1' |
U2' |
U1' |
U2' |
V |
V |
V |
V |
V |
V |
0,05 0,25 0,50 1 2
|
0,036 0,09 0,20 0,40 0,425 |
0,05 0,10 0,20 0,40 0,75 1 |
0,027 0,035 0,075 0,155 0,30 0,40 |
0,05 0,10 0,20 0,40 0,50 0,75 1 |
0,02 0,038 0,077 0,17 0,20 0,30 0,40 |
R = 6.2 kW
C = 10 nF
Wyznaczanie czstotliwoci generowanej i napicia wejciowego w zalenoci od wspóczynnika sprzenia.

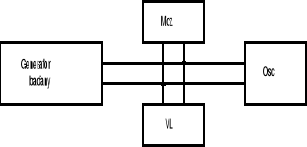

Ukad pomiarowy do wyznaczania czstotliwoci generowanej i napicia wejciowego w zalenoci od wspóczynnika sprzenia.
Tabela pomiarowa:
|
UGen |
fGen |
ksztat napicia wyjciowego |
|
V |
Hz |
|
bmax |
3,68 |
909,1 |
sinusoidalny |
bmin |
2,12 |
1000 |
sinusoidalny |
bpor |
3,535 |
961,5 |
sinusoidalny |

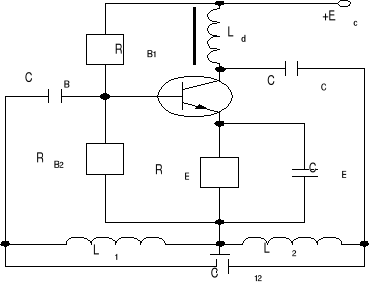

Generator w ukadzie Hartley'a.
Czestotliwo wyznaczona dowiadczalnie f = 7,81kHz
Generator w ukadzie Colpittsa.
Czestotliwo wyznaczona dowiadczalnie f = 8,62 kHz
Wnioski:
Rozbienoci pomidzy wynikami spodziewanymi a otrzymanymi w wiczeniu spowodowane s niewtpliwie indukcyjnociami doprowadze, pojemnociami montaowymi, reaktancjami pasoytniczymi elementów wzmacniajcych i elementów obwodu rezonansowego, nieliniowoci charakterystyk statycznych elementów, zwaszcza wzmacniajcych. Wskutek tego w sygnale wyjciowym pojawiaj si skadowe harmoniczne.
Najwiksz stao czstotliwoci pozwala uzyska ukad Colpittsa, a najmniejsz ukad Hartleya.
W generatorze Colpittsa obwód sprzgajcy jest filtrem dolnoprzepustowym, wystpuje wic dobra filtracja skadowych harmonicznych.
