Politechnika Lubelska		Laboratorium Energoelektroniki
w Lublinie
Nazwisko: Burzec Jagiełło Białas	Imię: Mariusz Magdalena Krzysztof		Semestr VI	Grupa ED. 6.3	Rok akad. 1996/97
Temat ćwiczenia:Badanie tyrystorowych łączników prądu przemiennego				Data wykonania 10.04.97	Ocena

I. Schemat pomiarowy:

II. Wyznaczanie charakterystyki sterowania:

Zachowując stałą wartość obciążenia zmienialiśmy kąt wysterowania α. Pomiary wykonywaliśmy zgodnie z tabelką:

U2	I	P0	α
[V]	[A]	[W]	[°]
33	1.49	40	0
28.5	1.26	30	6.66
23	1.05	20	10
19	0.86	10	13.33
16	0.78	4	16.66
15	0.68	2	18.33

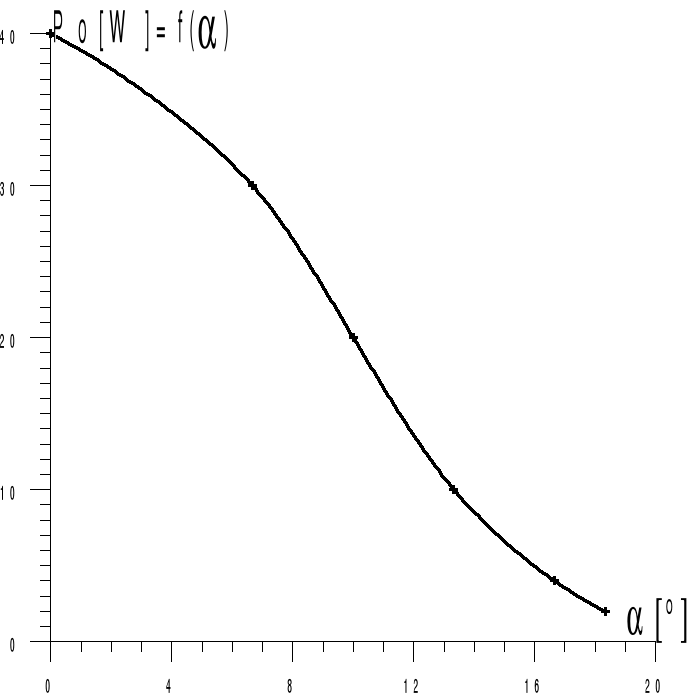

Charakterystyka sterowania przy obciążeniu RL.

III. Wyznaczanie charakterystyki zewnętrznej.

Pomiary przeprowadzaliśmy dla dwóch różnych wartości kąta wysterowania α, oraz dla dwóch rodzajów obciążenia (R i RL) ,zmieniając jedynie wartość obciążenia.

	α=10°			α=16.66°
	U2	I	P	U2	I	P
	[V]	[A]	[W]	[V]	[A]	[W]
	89	0.25	18	64	0.12	2
	74.5	0.45	26	53.5	0.55	20
Obc. RL	64	0.8	40	44	0.72	26
	54	1.06	50	36	0.9	28
	42	1.38	52	30	1.06	26
	34	1.55	44	25.5	1.18	26
	94	0.3	20	92	0.3	20
	94	1.53	60	92	1	80
	94.5	1.78	130	92	2.12	180
Obc. R	94	2.18	196	90	2.26	240
	94	2.5	220	89	3.9	340
	93.8	3.2	290	88	4.55	390
	93	4.6	410

a) b)

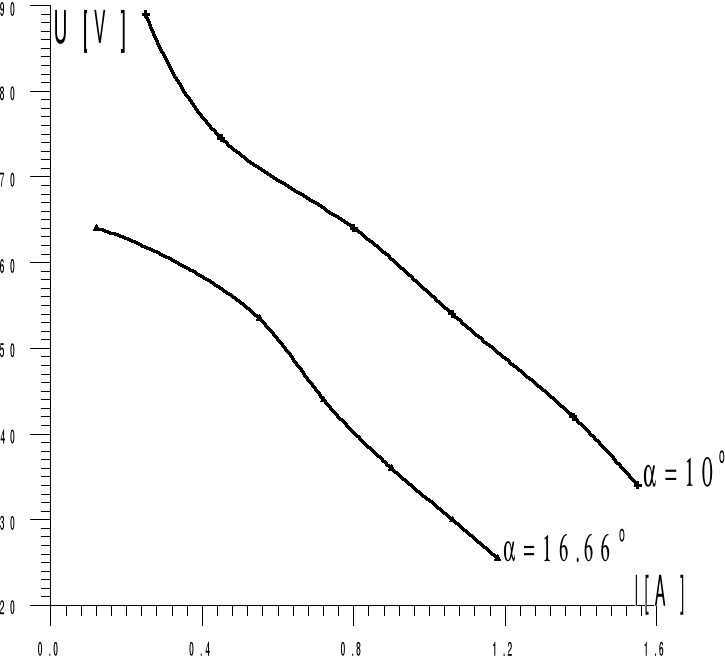

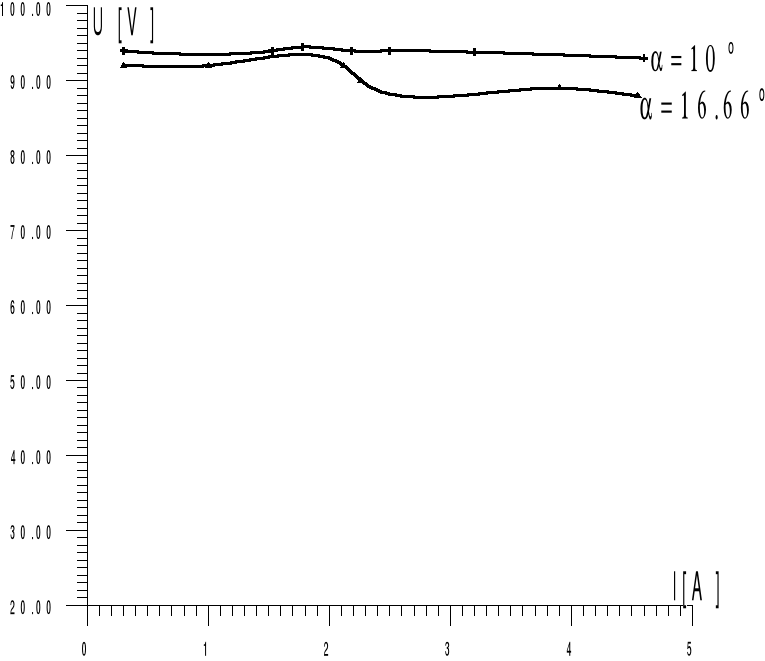

Charakterystyki zewnętrzne a) dla obciążenia RL, b) dla obciążenia R

VI. Wnioski.

Łączniki prądu przemiennego, jak sama nazwa wskazuje mają jako główne zadanie załączanie i wyłączanie obwodów prądu przemiennego. Jednak ze względu na swoją budowę mogą być wykorzystywane do sterowania mocą wydzieloną na odbiorniku. Jak wynika z zamieszczonej charakterystyki sterowania, wraz ze wzrostem kąta wysterowania, gwałtownie maleje moc. Tak jest przynajmniej dla obciążenia RL. Dla obciążenia R nie przeprowadzaliśmy tego typu pomiarów.

Jak wynika z obserwacji charakterystyk zewnętrznych, rodzaj obciążenia także wpływa na pracę łącznika. Oba wykresy zostały wykonane w tej samej skali. Można więc zauważyć że przy obciążeniu RL wraz ze wzrostem prądu gwałtownie maleje napięcie ma obciążeniu. Przy obciążeniu czysto rezystancyjnym zmiana prądu nie ma tak wielkiego wpływu na napięcie. W obu natomiast przypadkach wzrost kąta α powoduje zmniejszenie wartości skutecznej napięcia. Obciążenie RL wpływa także w znacznym stopniu na deformację przebiegu prądu.

---
