RADOM WYDZIAŁ TRANSPORTU ELEKTROTECHNIKA |
LABORATORIUM METROLOGII |
Data: |
|
|
Grupa
|
Zespół 1 |
Rok akademicki
|
Nr ćwiczenia 3
|
Temat: Pomiar strumienia magnetycznego oraz indukcji magnetycznej |
Ocena |
|
1.Wyznaczanie pętli histerezy metodą oscyloskopową:

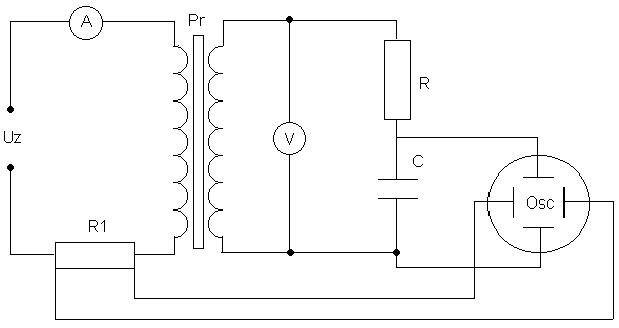

Schemat układu pomiarowego do obserwacji dynamicznej pętli histerezy
Tabela pomiarowa:
Lp. |
ax |
H |
ay |
B |
I |
U |
Uwagi |
|
[cm] |
[A/cm] |
[cm] |
[T] |
[mA] |
[V] |
Sx=0,1V/cm Sy=5V/cm c=0,088[cm] k=175145,9[cm2/s] cH=1,363[A/cm2] cB=2,85*10-5 R=10,9k C=1,1F R1=3,2
|
1 |
0,8 |
1,09 |
1,2 |
0,342 |
15 |
15 |
|
2 |
1 |
1,363 |
1,6 |
0,456 |
20 |
20 |
|
3 |
1,4 |
1,908 |
1,9 |
0,5415 |
25 |
24,5 |
|
4 |
1,6 |
2,211 |
2,1 |
0,5985 |
30 |
27 |
|
5 |
1,9 |
2,589 |
2,3 |
0,6555 |
35 |
29,5 |
|
6 |
2,2 |
2,998 |
2,3 |
0,6555 |
38 |
30,5 |
|
7 |
2,4 |
3,271 |
2,3 |
0,6555 |
40 |
31,5 |
|
8 |
2,5 |
3,407 |
2,4 |
0,684 |
43 |
32 |
|
9 |
2,7 |
3,68 |
2,4 |
0,684 |
45 |
33 |
|
10 |
2,9 |
3,953 |
2,5 |
0,7125 |
50 |
34 |
|
Przykładowe obliczenia:

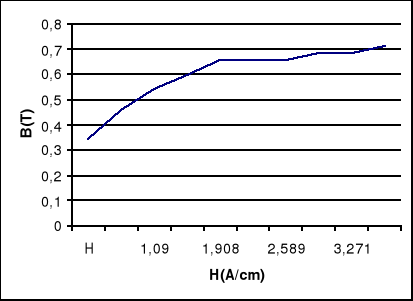

Wykres krzywej magnesowania :
2. Pomiar natężenia pola magnetycznego i indukcji metodą techniczną.
Schemat układu do wyznaczania normalnej krzywej magnesowania metodą techniczną
Tabela pomiarowa
Lp. |
Io |
|
Iom |
kSZ |
Hm |
B |
E |
Uwagi |
|
[mA] |
Dz |
[mA] |
|
[A/m] |
[T] |
[V] |
Io=50mA o=11 cm=6,43*10-3 z1=2000 z2=500 lśr=0,55m s=0,00042m2 |
1 |
15 |
1,3 |
8,356 |
0,557 |
54,5 |
0,313 |
14,6 |
|
2 |
20 |
5 |
32,14 |
1,607 |
72,7 |
0,429 |
20 |
|
3 |
25 |
6,5 |
41,78 |
1,6712 |
90,9 |
0,515 |
24 |
|
4 |
30 |
8 |
51,42 |
1,714 |
109,1 |
0,579 |
27 |
|
5 |
35 |
9,5 |
61,07 |
1,744 |
127,3 |
0,644 |
30 |
|
6 |
38 |
10,5 |
67,49 |
1,776 |
138,2 |
0,643 |
31 |
|
7 |
40 |
11 |
70,71 |
1,767 |
145,5 |
0,676 |
31,5 |
|
8 |
43 |
12 |
77,12 |
1,793 |
156,4 |
0,697 |
32,5 |
|
9 |
45 |
12,5 |
80,35 |
1,785 |
163,6 |
0,707 |
33 |
|
10 |
50 |
14,2 |
91,28 |
1,826 |
181,8 |
0,740 |
34,5 |
|
Przykładowe obliczenia

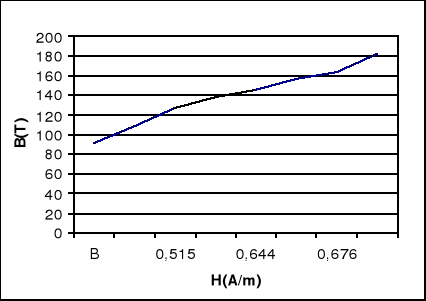

Wykres krzywej magnesowania:
3. Wnioski.
Celem ćwiczenia było poznanie różnych metod pomiaru strumienia magnetycznego oraz indukcji magnetycznej. Poznaliśmy dwie metody : oscyloskopową oraz techniczną.
W pierwszej części ćwiczenia (metoda oscyloskopowa) obserwowaliśmy pętle histerezy na oscyloskopie zwiększając prąd magnesujący .
Po wyliczeniu natężenia i indukcji magnetycznej mogliśmy wykreślić krzywą magnesowania, z której wynika że materiał ferromagnetyczny osiągnął maksymalną wartość indukcji przy prądzie magnesowania 50mA.
W drugiej części ćwiczenia (metoda techniczna ) obserwowaliśmy prąd magnesujący i napięcie na uzwojeniu wtórnym , a także wychylenie woltomierza prostowniczego .
Wykonaliśmy krzywą magnesowania która pozwoliła nam określić maksymalną wartość indukcji Bm =0,740[T] i natężenia Hm =181,8[A/m] , po przekroczeniu tej wartości ferromagnetyk nie będzie się magnesował gdyż jest „nasycony”.
Metoda techniczna jest lepsza gdyż nie wymaga drogiego sprzętu pomiarowego i jest dokładniejsza.
