Politechnika Lubelska	Laboratorium podstaw techniki światłowodowej
w Lublinie	Ćwiczenie Nr 6
Nazwisko : Szyszkiewicz Maliszewski	Imię : Andrzej Jacek	Semestr : X	Grupa : ED.10.3	Rok akad. 1998/99
Temat ćwiczenia: Złącza i połączenia światłowodów.			Data wyk. :	Ocena :

Badane włókno: F-MLD 100/140 μm, NA = 0,3.

1. Badanie połączenia włókien „na styk”.

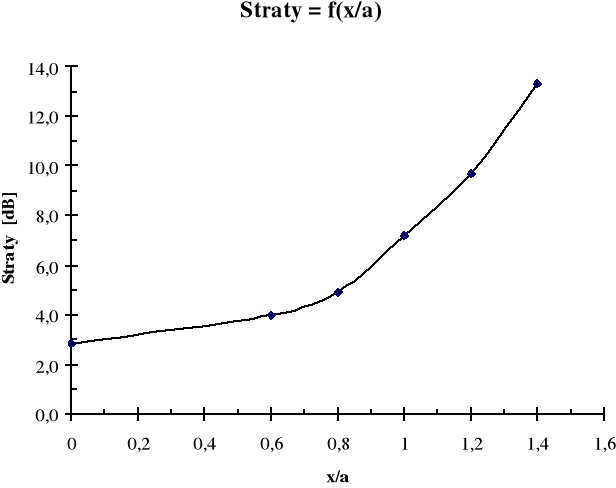

1. straty wynikające z przesunięcia osi światłowodów

P_we = 427 μW

x/a	0	0,6	0,8	1	1,2	1,4
Pwy [μW]	222	171	137	82	46	20
log P [dB]	2,8	4,0	4,9	7,2	10	13,3

2. straty wynikające z rozsunięcia końców światłowodów

P_we = 427 μW

z/a	0,0	0,2	0,3	0,6	6,7	8,3	10,3	12,3	14,3	16,3	18,3
Pwy [μW]	230	170	140	105	90	80	58	45	36	29	23
log P [dB]	2,7	4,0	4,8	6,1	6,8	7,3	8,7	9,8	10,7	11,7	12,7

3. straty wynikające z przesunięcia kątowego światłowodów

P_we = 427 μW

sin	0	0,07	0,10	0,17
Pwy [μW]	190	156	75	29
log P [dB]	3,5	4,4	7,6	11,7

2. Straty złączki

P_we = 427 μW

P_wy = 360 μW

Straty P =

Wnioski:

Charakterystyki strat spowodowanych niewłaściwym ustawieniem światłowodów otrzymane doświadczalnie mają przebieg zbliżony do charakterystyk podawanych przez producenta włókien. Różnice uwidaczniają się w wartościach strat mocy przy danym ustawieniu końców włókien Z charakterystyk tych wynika, że największy wpływ na straty połączenia ma przesunięcie osi światłowodów, a w dalszej kolejności przesunięcie kątowe włókien. Najmniejszy wpływ ma rozsunięcie końców włókien.

---
