ZASILANIE KOMPUTERA
Paweł Dawidowicz
ZASILACZE
Liniowe
Impulsowe
ZASILACZE LINIOWE
Zasilacze liniowe obniżają wejściowe
napięcie prądu poprzez transformator.
Następnie napięcie jest prostowane
poprzez układ prostowniczy. Za
transformatorem znajdują się
kondensatory, których zadaniem jest
zachowanie stałego poziomu napięcia
prądu stałego.

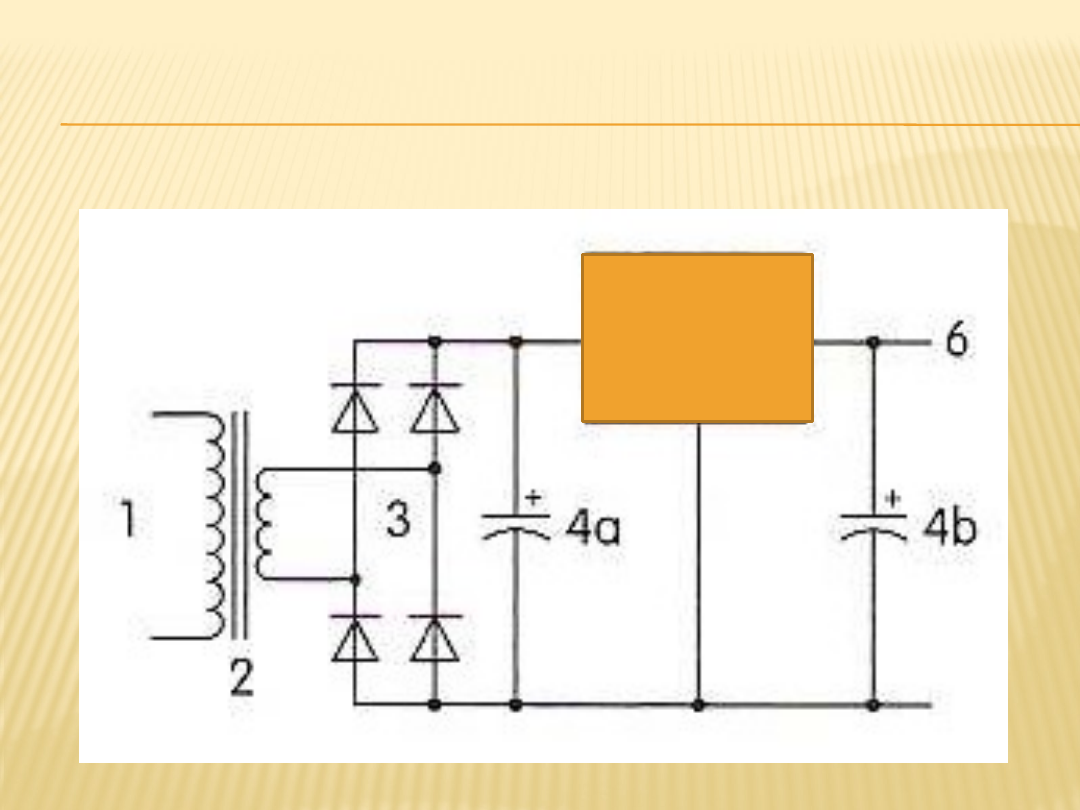

ZASILACZE LINIOWE SCHEMAT
Regulator
napięcia
ZASILACZE IMPULSOWE
Zasilacz impulsowy działa na zasadzie
kontroli średniego napięcia
dostarczanego do obciążenia. Odbywa
się to poprzez otwieranie i zamykanie
przełącznika z wysoką częstotliwością.

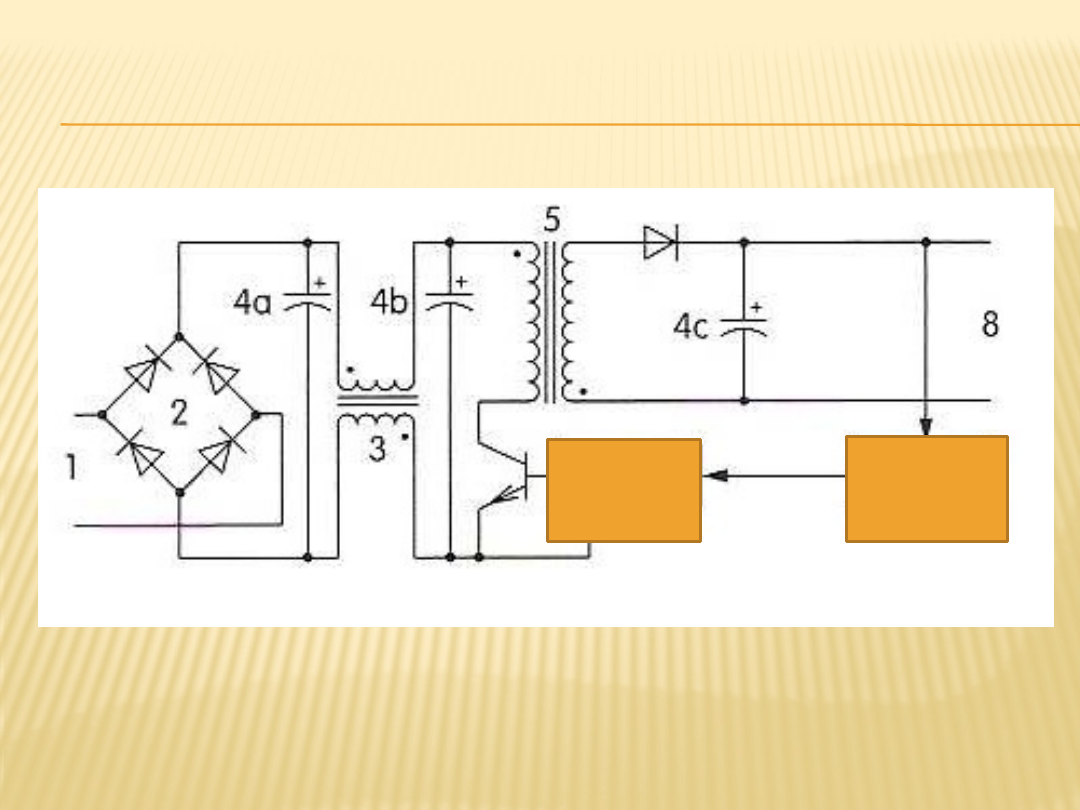

ZASILACZE IMPULSOWE SCHEMAT
Układ
kontroli
PWM
Układ
sprężenia
zwrotneg
o
RODZAJE ZŁĄCZ W ZASILACZACH
ATX
ATX 24 pin
ATX12V 4 pin
Molex 4 pin
Floppy 4 pin
Serial ATA
PCIe 6 pin
EPS12V 8 pin

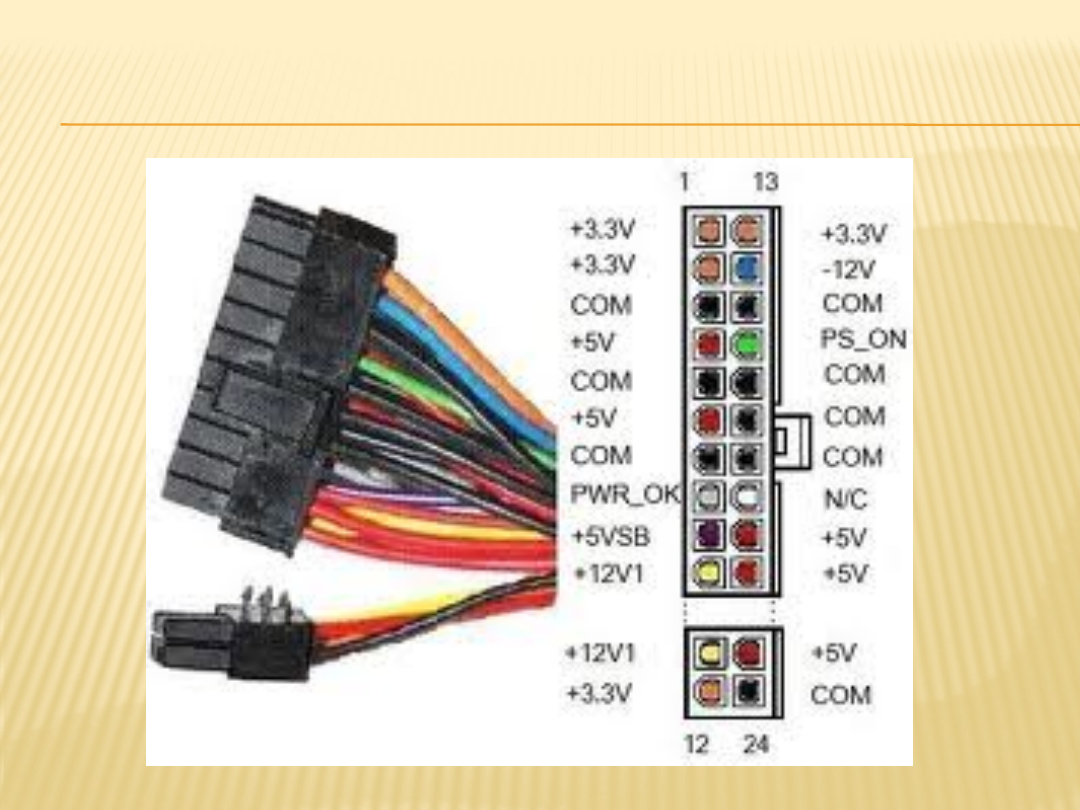

ZŁĄCZE ATX 24 PIN

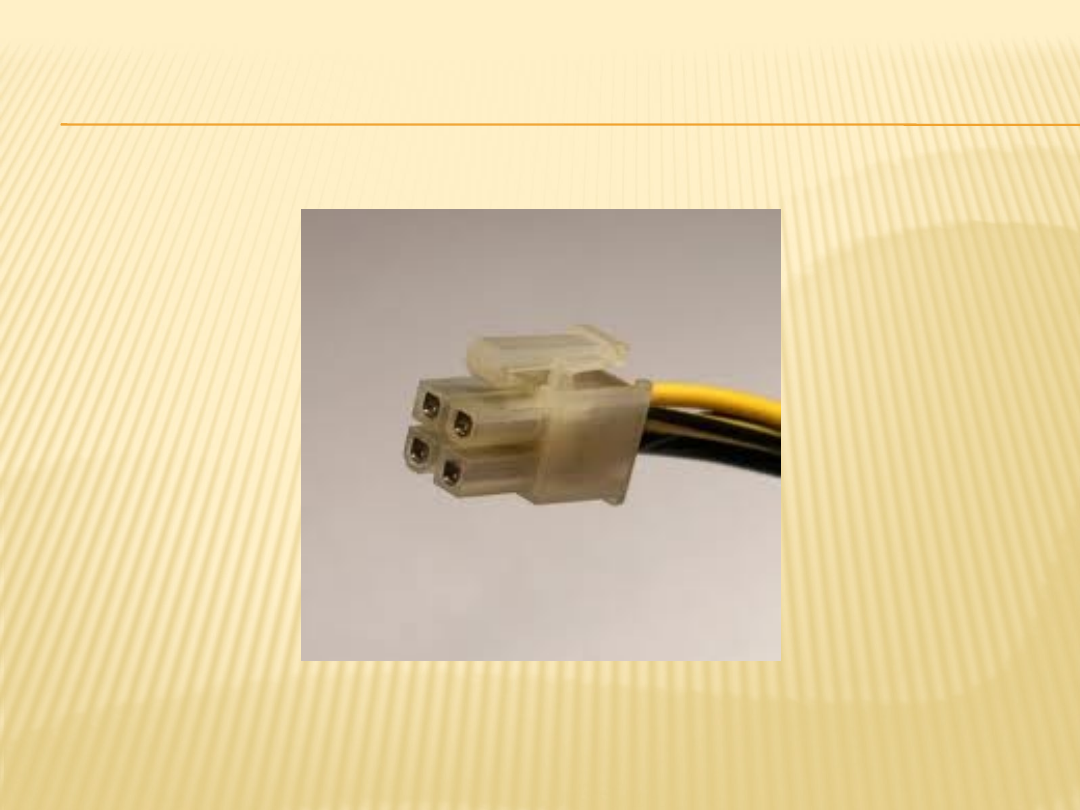

ZŁĄCZE ATX12V 4 PIN

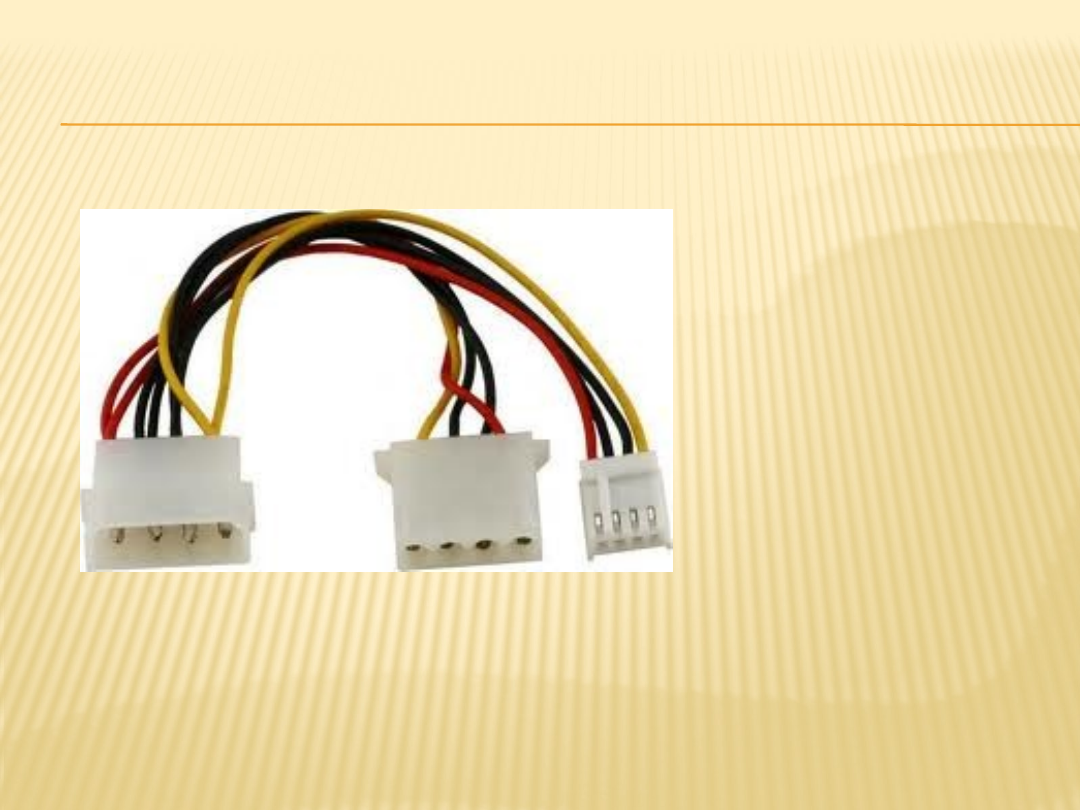

ZŁĄCZE MOLEX 4 PIN
Żółty
12V
Czarny masa
Czarny masa
Czerwony
5V

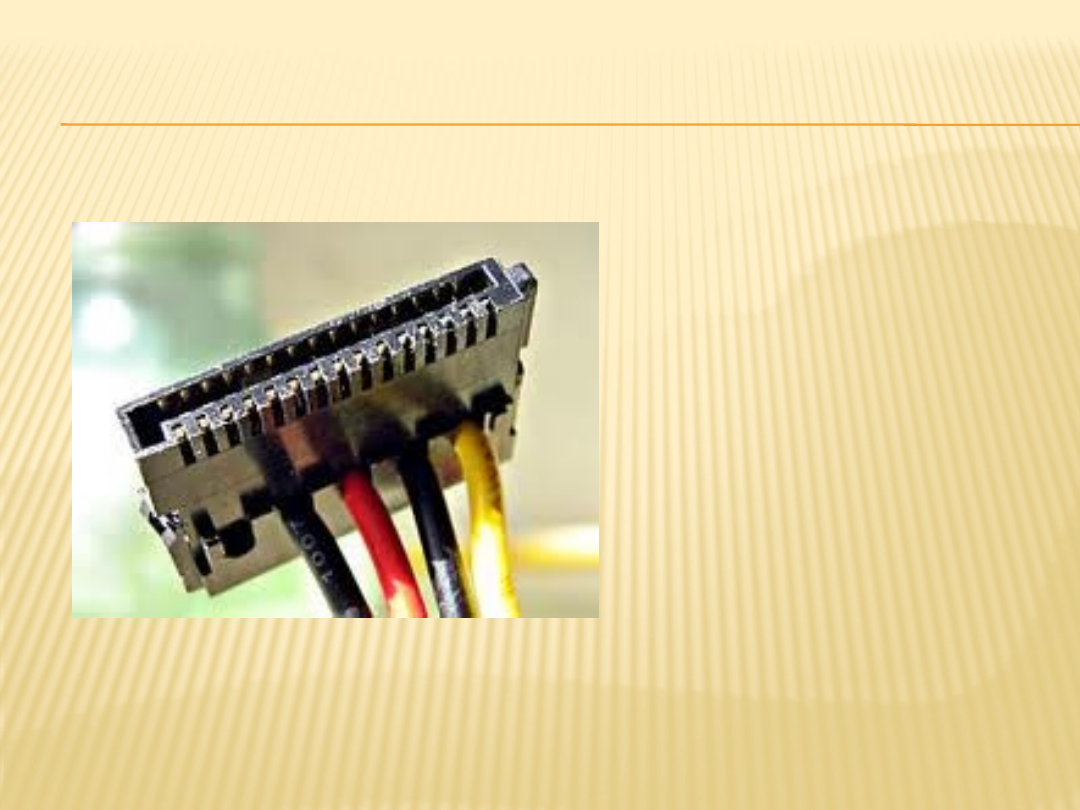

ZŁĄCZE SERIAL ATA
Żółty
12V
Czarny
masa
Czerwony
5V
Pomarańczowy 3,3V

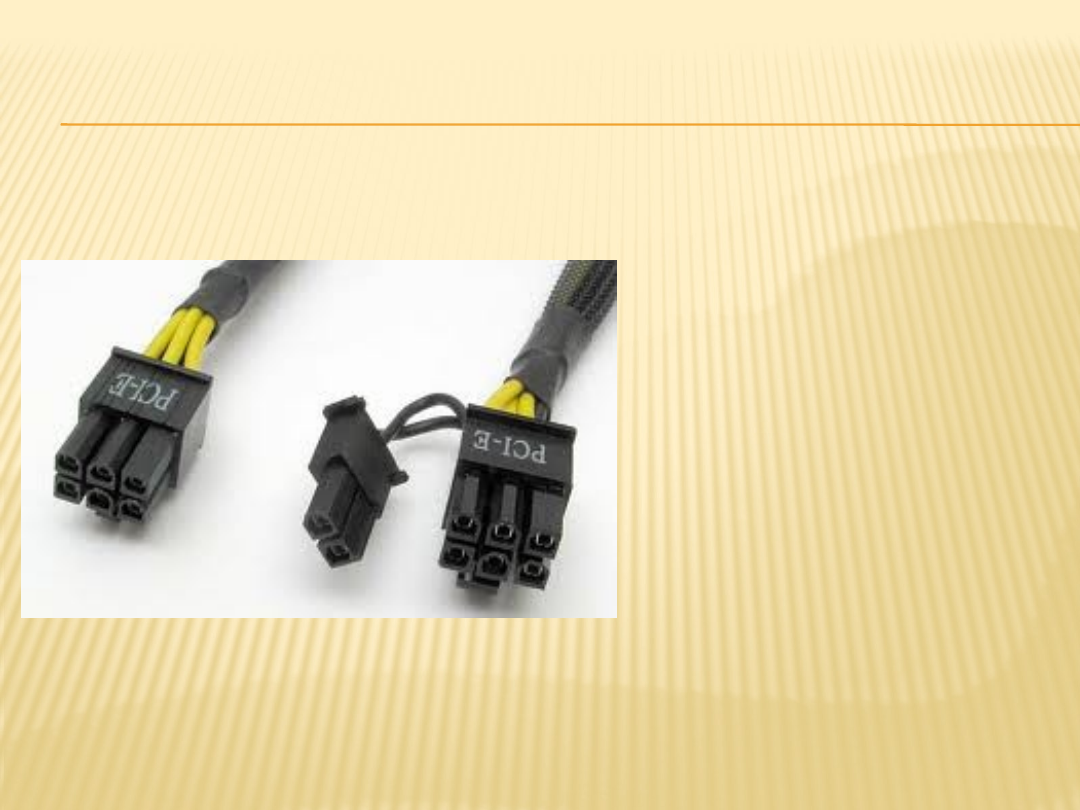

ZŁĄCZE PCIE 6 PIN
Żółty
12V
Czarny
masa

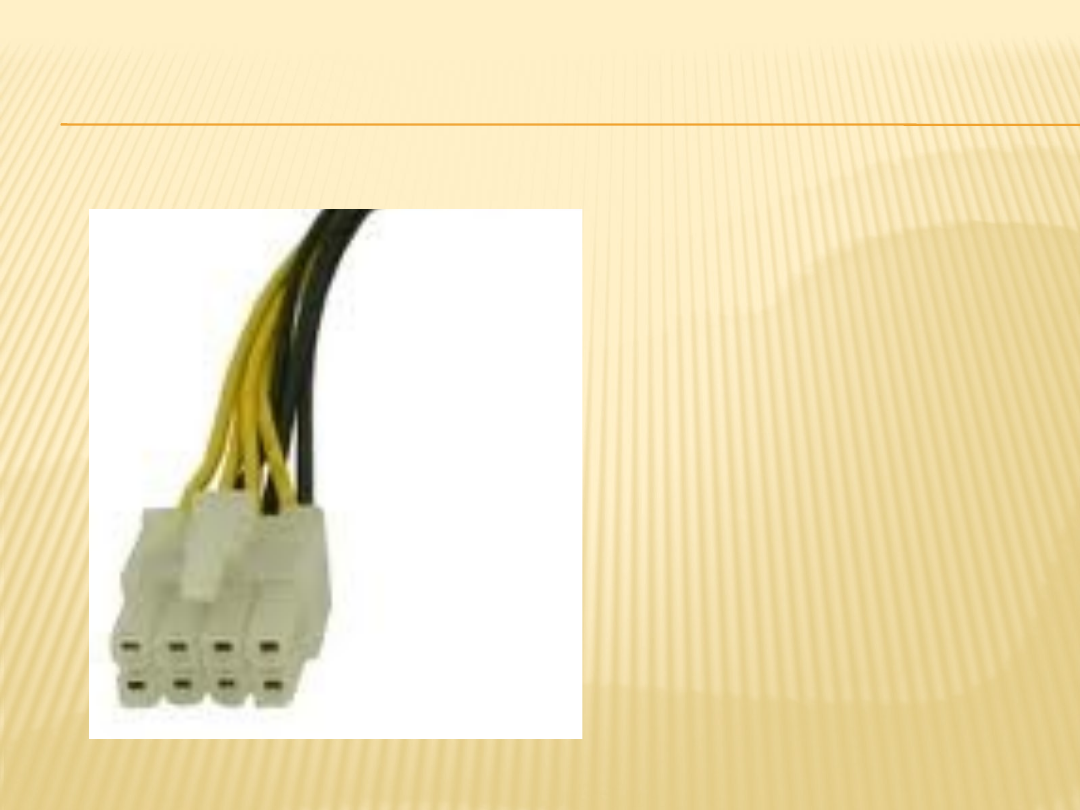

ZŁĄCZE EPS12V 8 PIN
Żółty
12V
Czarny
masa
