Wykresy oraz analiza regresji i korelacji

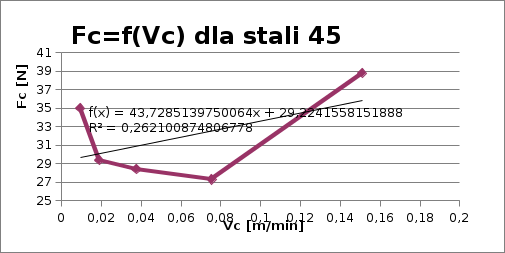

stal 45
Vc	Fc
0,00939	35
0,01879	29,4
0,03758	28,4
0,07549	27,3
0,15099	38,8

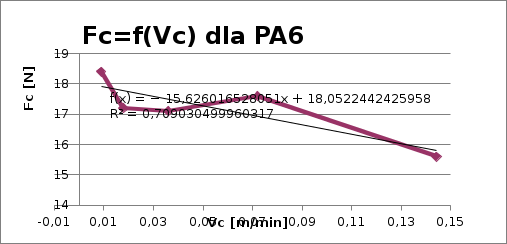

							PA6
							vc	Fc
							0,00897	18,4
							0,01794	17,2
							0,03589	17,1
							0,0721	17,6
							0,1442	15,6

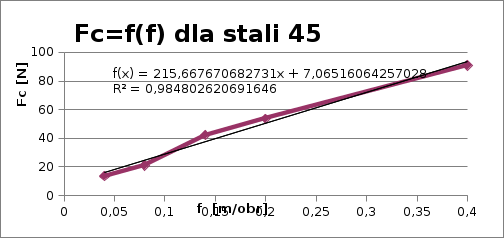

							stal 45
							f	Fc
							0,04	13,4
							0,08	20,9
							0,14	42,1
							0,2	53,5
							0,4	90,9

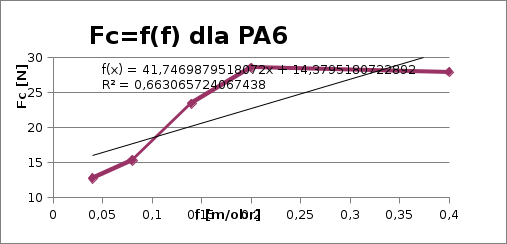

							PA6
							f	Fc
							0,04	12,7
							0,08	15,3
							0,14	23,4
							0,2	28,5
							0,4	27,9

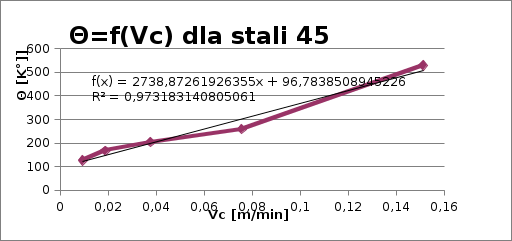

							stal 45
							vc	Θ
							0,00939	125,2
							0,01879	167,6
							0,03758	203,5
							0,07549	258,9
							0,15098	529,1

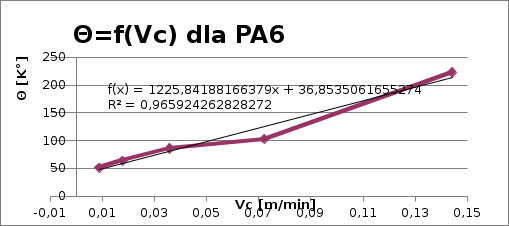

							PA6
							vc	Θ
							0,00897	51,3
							0,01794	63,4
							0,03589	86,1
							0,0721	102,9
							0,1442	222,7

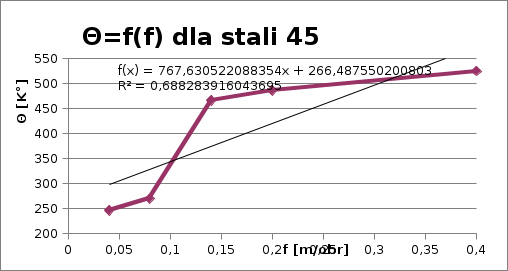

							stal 45
							f	Θ
							0,04	246
							0,08	269,3
							0,14	466,2
							0,2	486
							0,4	525,1

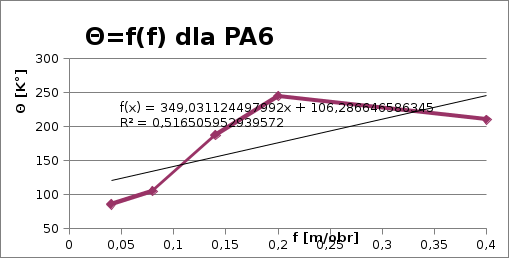

							PA6
							f	Θ
							0,04	85,4
							0,08	104,6
							0,14	187,3
							0,2	244,4
							0,4	209,9
