Overview

przekrój koryta
ph1
ph2
F,V,Q
przekrój ulepszony

---

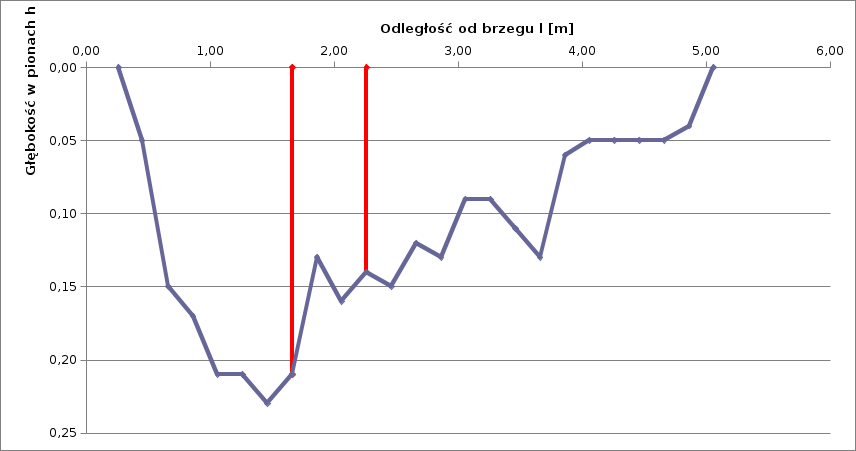

Sheet 1: przekrój koryta

nr pionu	odległość [m]	głębokość [m]
1	0,26	0,00
2	0,45	0,05
3	0,66	0,15
4	0,86	0,17
5	1,06	0,21
6	1,26	0,21
7	1,46	0,23
8	1,66	0,21
9	1,86	0,13
10	2,06	0,16
11	2,26	0,14
12	2,46	0,15
13	2,66	0,12
14	2,86	0,13
15	3,06	0,09
16	3,26	0,09
17	3,46	0,11
18	3,66	0,13
19	3,86	0,06
20	4,06	0,05
21	4,26	0,05
22	4,46	0,05
23	4,66	0,05
24	4,86	0,04
25	5,06	0,00
	1,66	0,21
	1,66	0,00
	2,26	0,14
	2,26	0,00

---

Sheet 2: ph1

głębokość [m]		liczba obrotów w czasie 50s	l. obr. w czasie 1s (n)
dno	3	69	1,38
0,2h	4,2	97	1,94
0,4h	8,4	123	2,46
0,6h	12,6	139	2,78
0,8h	16,8	137	2,74
pow.	18	131	2,62
α	0,04593
β	0,1029600
	prędkość moja
	v=a +0.25b(n0,2h +2n0,4h+n0,8h)
	v=	0,29303400

---

Sheet 3: ph2

głębokość [m]		liczba obrotów w czasie 50s	l. obr. w czasie 1s (n)
dno	3	144	2,88
0,2h	2,6	0	0
0,4h	5,6	89	1,78
0,6h	8,4	83	1,66
0,8h	11,2	60	1,2
pow.	11	0	0
α	0,04593
β	0,1029612
	prędkość 2
	v=a +bn0,4h
	v=	0,22920094

---

Sheet 4: F,V,Q

nr pionu	odległość [m]	głębokość [m]	lp.	pole F [m2]
1	0,00	0,00	F1,1	0,0078		F1 =	0,2130
2	0,26	0,06	F1,2	0,0364		F2 =	0,1460
3	0,46	0,22	F1,3	0,0598		F3 =	0,5170
4	0,66	0,24	F1,4	0,0741
5	0,86	0,33	F1,5	0,0767		V1 dla F1	0,190000
6	1,06	0,26	F1,6	0,0624		V2 dla F2	0,23
7	1,26	0,22	F2,1	0,0611		V3 dla F3	0,110000
8	1,46	0,25	F2,2	0,0650
9	1,66	0,25	F2,3	0,0624		Q1 =	0,04047
10	1,86	0,23	F2,4	0,0559		Q2 =	0,03358
11	2,06	0,20	F2,5	0,0507		Q3 =	0,05687
12	2,26	0,19	F3,1	0,0455
13	2,44	0,16	F3,2	0,0403		Q dla całego przekroju
14	2,66	0,15	F3,3	0,0364		=	0,13092
15	2,86	0,13	F3,4	0,0325
16	3,06	0,12	F3,5	0,0325
17	3,26	0,13	F3,6	0,0325
18	3,46	0,12	F3,7	0,0273
19	3,66	0,09	F3,8	0,0195
20	3,86	0,06	F3,9	0,0169
21	4,06	0,07	F3,10	0,0182
22	4,26	0,07	F3,11	0,0169
23	4,66	0,06	F3,12	0,0195
24	4,84	0,09	F3,13	0,0156
25	5,60	0,03	F3,14	-0,0171
26	4,46	0,00

---

Sheet 5: przekrój ulepszony

odległość [m]	głębokość [m]
0,00	0,00
0,20	0,06
0,40	0,22
0,60	0,24
0,80	0,33
1,00	0,26
1,20	0,22
1,40	0,25
1,60	0,25
1,80	0,23
2,00	0,20
2,20	0,19
2,40	0,16
2,60	0,15
2,80	0,13
3,00	0,12
3,20	0,13
3,40	0,12
3,60	0,09
3,80	0,06
4,00	0,07
4,20	0,07
4,40	0,06
4,60	0,09
4,80	0,03
5,05	0,00
1,20	0,22
1,20	0,00
2,40	0,16
2,40	0,00
0,20	0,06
0,20	0,00
0,40	0,22
0,40	0,00
0,60	0,24
0,60	0,00
1,00	0,26
1,00	0,00
1,20	0,22
1,20	0,00
1,40	0,25
1,40	0,00
1,80	0,23
1,80	0,00
2,00	0,20
2,00	0,00
2,20	0,19
2,20	0,00
2,40	0,16
2,40	0,00
2,60	0,15
2,60	0,00
2,80	0,13
2,80	0,00
3,00	0,12
3,00	0,00
3,20	0,13
3,20	0,00
3,40	0,12
3,40	0,00
3,60	0,09
3,60	0,00
3,80	0,06
3,80	0,00
4,00	0,07
4,00	0,00
4,20	0,07
4,20	0,00
4,40	0,06
4,40	0,00
4,60	0,09
4,60	0,00
4,80	0,03
4,80	0,00
