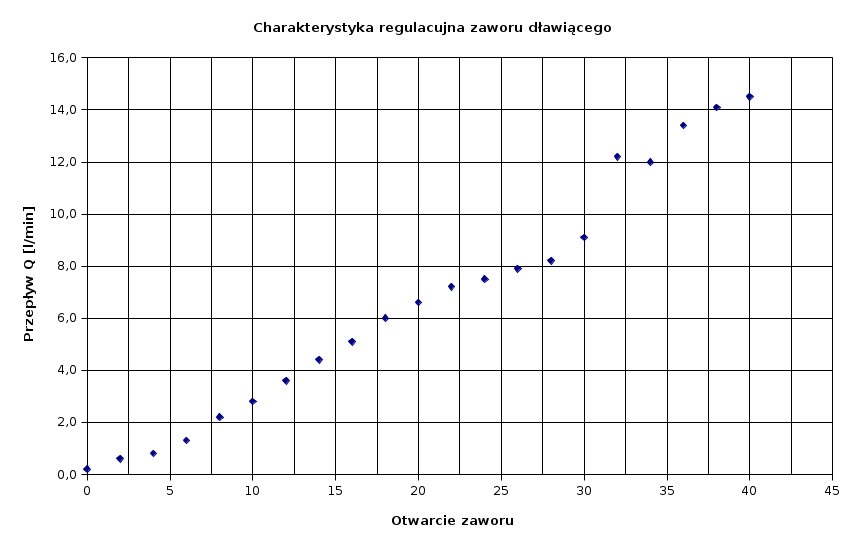

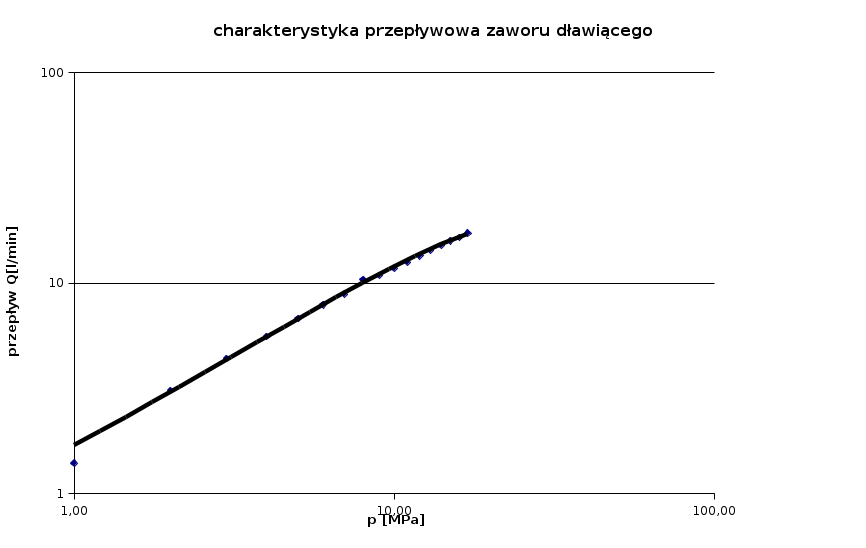

Charakterystyka regulacujna zaworu dławiącego					Charakterystyka przepływowa zaworu dławiacego
przy stałym spadku ciśnienia Dp = 5MPa					przy stałym otwarciu zaworu otw = 18j
								W skali podwójnie logarytmicznej
Otwarcie zaworu	Przepływ Q [l/min]			Dp [MPa]	Przepływ Q [l/min]		log(Dp)	log(Q)
0	0,2			1,00	1,4		0	0,146128035678238
2	0,6			2,00	3,1		0,301029995663981	0,491361693834273
4	0,8			3,00	4,4		0,477121254719662	0,643452676486187
6	1,3			4,00	5,6		0,602059991327962	0,7481880270062
8	2,2			5,01	6,8		0,699837725867246	0,832508912706236
10	2,8			6,00	7,9		0,778151250383644	0,897627091290441
12	3,6			7,00	8,9		0,845098040014257	0,949390006644913
14	4,4			8,00	10,4		0,903089986991943	1,01703333929878
16	5,1			9,00	10,9		0,954242509439325	1,03742649794062
18	6,0			10,00	11,8		1	1,07188200730613
20	6,6		zmiana	11,00	12,6		1,04139268515823	1,10037054511756
22	7,2		glosnosci	12,04	13,5		1,08062648692181	1,13033376849501
24	7,5		pracy	13,00	14,3		1,11394335230684	1,15533603746506
26	7,9		dlawika	14,02	15,1		1,14674801363064	1,17897694729317
28	8,2			15,01	15,9		1,17638069224327	1,20139712432045
30	9,1			16,01	16,5		1,2043913319193	1,21748394421391
32	12,2			17,00	17,3		1,23044892137827	1,2380461031288
34	12,0			18,03	17,9		1,2559957267224	1,25285303097989
36	13,4
38	14,1
40	14,5
