Sheet 1: Wstęp

Jak zaoszczędzić pieniądze?
Czy wiesz, że nieszczelne okna są przyczyną strat energii, a przez to wysokich kosztów ogrzewania?
Mając kalkulator energetyczny REHAU i odrobinę czasu można szybko wyliczyć, ile energii i tym samym pieniędzy możesz zaoszczędzić wymieniając stare okna.
Po kliknięciu na szare pola rozwinie się menu wyboru lub formularz do bezpośredniego wpisania danych. Dla uzyskania dodatkowych informacji kliknij na odpowiedni przycisk.

---

Sheet 2: Front

	Chroń środowisko i oszczędzaj pieniądze! To wcale nie takie trudne.
	Na początek wybierz z listy, jakie okna obecnie posiadasz:
	Twoje dotychczasowe okna Wybierz rodzaj konstrukcji Twoich dotychczasowych okien Okna i drzwi balkonowe drewniane zespolone dwuszybowe (U do 2,6 W/m²K)
	Podaj przybliżoną łączną powierzchnię okien w Twoim mieszkaniu:				Powierzchnia okien Wpisz łączną przybliżoną powierzchnię otworów okiennych w m²	m²
	Twoje mieszkanie znajduje się w województwie:				Gdzie mieszkasz? Wybierz z listy województwo, w którym mieszkasz. Opolskie
	Jaki rodzaj ogrzewania posiadasz?				Ogrzewanie Wybierz rodzaj ogrzewania w Twoim mieszkaniu Gaz ziemny
	Tu podaj aktualną jednostkową cenę nośnika energii:				Wartość aktualnej ceny paliwa Ceny brutto z lutego 2009 r. Drewno: 180 zł/m.p. Węgiel: 630 zł/tonę Gaz GZ-50: 1,8 zł/m³ Propan: 1,8 zł/litr Olej opałowy: 2,3 zł/litr Sieć cieplna: 65 zł/GJ Energia elektr.: 0,46 zł/kWh	zł/m³
	Jaki zakładasz roczny procentowy wzrost cen energii?				Roczny wzrost cen energii Podaj szacunkowy roczny wzrost cen energii w %	%
	Wybierz system profili REHAU do Twoich nowych okien,
	system profili:			następnie wybierz oszklenie:
	Twoje nowe okna Wybierz system profili REHAU do Twoich nowych okien REHAU Geneo MD plus				Twoje nowe okna Wybierz współczynnik przenikania ciepła dla oszklenia Twoich nowych okien 0,5	W/m²K
	Twoje roczne oszczędności:
	Współczynnik przenikania ciepła Twoich nowych okien wynosi:				0,76	W/m²K
	Oszczędności w złotych w pierwszym roku:				0	zł
	Oszczędności w złotych po 10 latach:				0	zł
							1	0
							5	0
							10	0
							15	0
							20	0
			1	0			25	0
			5	0
			10	0
			15	0
			20	0
			25	0
	Udzielane przez nas porady fachowe, tak pisemne, jak i ustne, oparte są na naszych doświadczeniach i wiedzy, nie mogą jednak stanowić wiążącej informacji dla ewentualnych roszczeń. Warunki wykonania oraz różne przypadki zastosowań, na które nie mamy wpływu, wykluczają prawo do roszczeń na podstawie udzielonych przez nas informacji. Wyniki obliczeń Kalkulatora Energetycznego REHAU należy przyjmować jako przybliżone, ponieważ do obliczeń zostały przyjęte założenia, które mogą nie uwzględniać wszystkich możliwych parametrów i przypadków.
									wer. 2.01 PL 09.2009

---

Sheet 3: Nowe typy

---

Sheet 4: Sposób obliczeń

	Do obliczeń wykorzystano następujące założenia i zależności:
	Charakterystyka źródeł energii:
	Źródło energii	Jednostka miary	Wartość opałowa	Wskaźnik emisji CO2	Sprawność
			Wu	WCO2	h
		j.m.	kWh / j.m.	kg CO2 / j.m.	%
	Drewno	m.p. = "metr przestrzenny" m.p.	1 625	0,0	80
	Węgiel kamienny	tona	6 100	2 062	75
	Gaz ziemny	m³	10	1,9	90
	Gaz płynny	litr	13	3,0	90
	Olej opałowy	litr	10	2,7	90
	Sieć cieplna	GJ	278	83	95
	Ogrz. elektr. oporowe	kWh	1,0	0,95	100
	Piece akumulacyjne	kWh	1,0	0,95	95
	Pompa ciepła	kWh	1,0	0,95	300
	Ograniczenie zużycia nośnika energii:
	Oznaczenia:
	US - współczynnik przenikania ciepła dla starych okien w W/m2K
	UN - współczynnik przenikania ciepła dla nowych okien w W/m2K
	A - łączna powierzchnia okien w m2
	Sd - liczba stopniodni dla danego województwa wg Polskiej Normy PN-B-02025
	Wu - wartość opałowa paliwa w kWh/j.m.
	h - łączna sprawność źródła ciepła i instalacji
	Nieszczelności występujące w starych oknach i powodujące dodatkowe straty ciepła na podgrzanie nadmiernej ilości powietrza wentylacyjnego uwzględniono przez zwiększenie współczynnika przenikania ciepła starych okien o 1,0.

---

Sheet 5: Stare typy

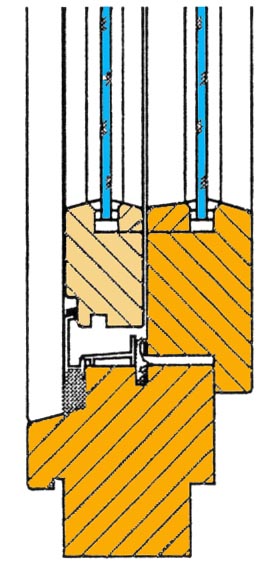

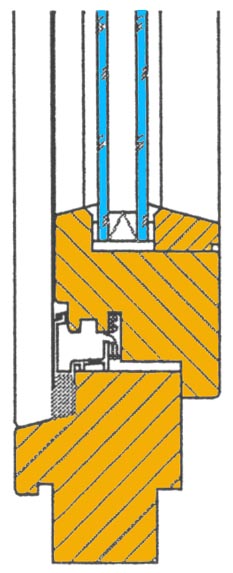

Konstrukcja okna
Typ okna	Okna drewniane proste	Okna i drzwi balkonowe drewniane zespolone dwuszybowe	Okna drewniane skrzynkowe
Rodzaj oszklenia	Szyba zwykła	Dwie szyby zwykłe	Dwie lub trzy szyby zwykłe
Współczynnik przenikania ciepła
szyby Ug	5,8 W/m²K	5,8 W/m²K dla pojedynczej szyby	5,8 W/m²K dla pojedynczej szyby
okna Uw	5,2 W/m²K (DIN 4108-4 1998-10)	<2,6 W/m²K (według BN-85/7152-11)	<2,6 W/m²K i <2,0 W/m²K dla okien trzyszybowych (według BN-72/7152-04)
Typ okna	Okna drewniane ościeżnicowe polskie	Okna i drzwi balkonowe drewniane jednoramowe mieszkaniowe, okna tworzywowe z lat 80-tych	Okna tworzywowe, lata 90-te
Rodzaj oszklenia	Dwie szyby zwykłe	Szyba zespolona	Szyba zespolona niskoemisyjna
Współczynnik przenikania ciepła
szyby Ug	5,8 W/m²K dla pojedynczej szyby	2,8 do 2,9 W/m²K	1,6 W/m²K
okna Uw	2,6 W/m²K (według BN-73/7152-05)	2,0 do 2,9 W/m²K (według BN-85/7152-11)	1,8 W/m²K ( EN 10077-1 2000-11)

---

Sheet 6: Inne dla budownictwa

Czy wiesz że firma REHAU oferuje bogatą paletę produktów i systemów dla budownictwa? Poniżej znajdziesz kilka z nich.

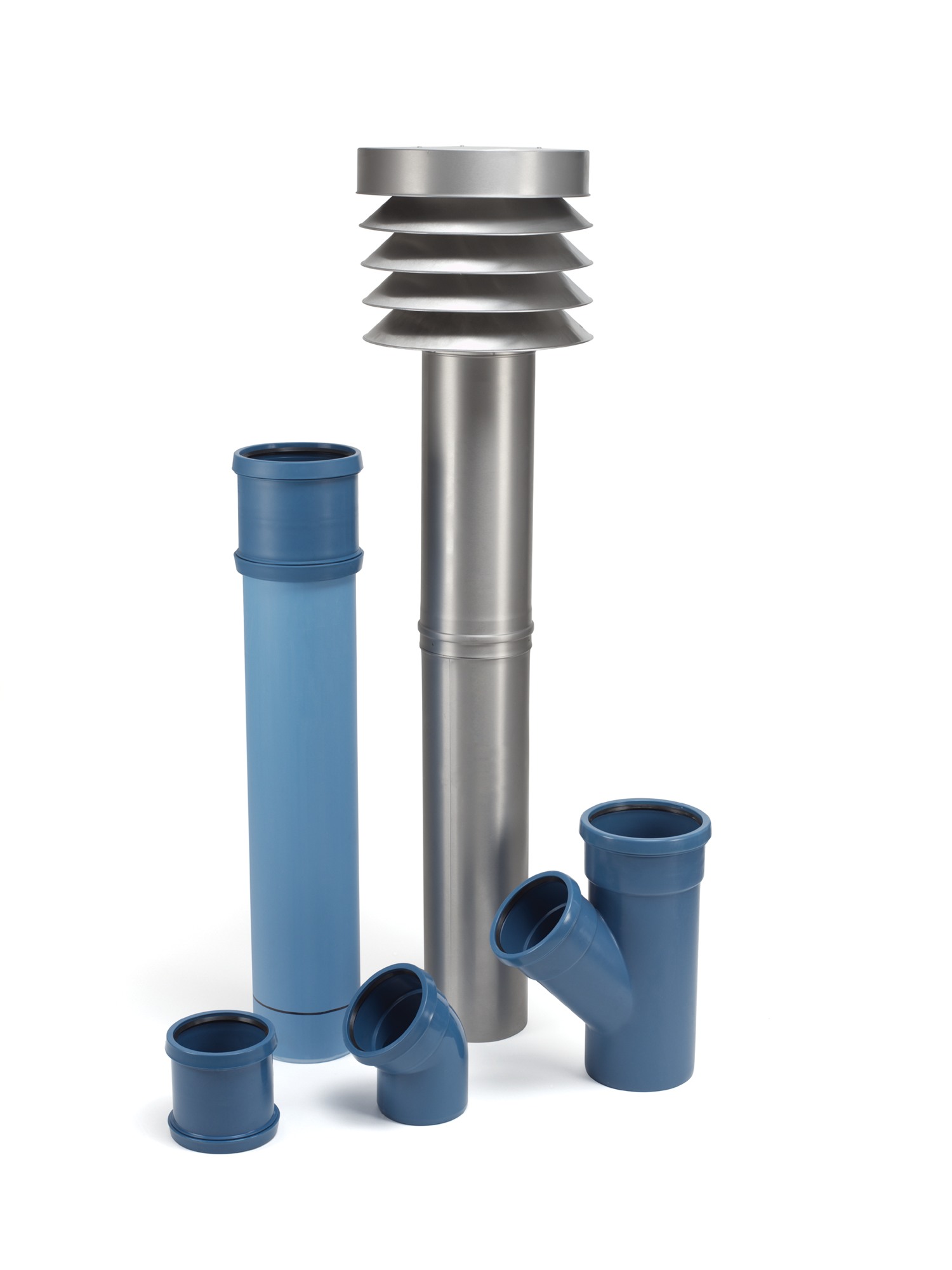

Gruntowy wymiennik ciepła AWADUKT Thermo
Alternatywna możliwość ogrzewania lub chłodzenia budynków za pomocą kontrolowanej wentylacji. Szczególnie polecana do domów niskoenergetycznych i pasywnych.
Ogrzewanie i chłodzenie powierzchniowe REHAU
Energooszczędne, o wysokiej wydajności ogrzewanie i chłodzenie powierzchni ścian i podłóg, jastrychów betonowych i konstrukcji drewnianych. Zapewnia komfort cieplny w pomieszczeniach, nie ograniczając przestrzeni mieszkalnej grzejnikami lub instalacją grzewczą.
RAUGEO – geosondy i kolektory
Wydajne ogrzewanie i chłodzenie za pomocą systemów pomp ciepła REHAU. Korzystając z energii cieplnej skumulowanej w gruncie można pobrać do 75% potrzebnego ciepła – w korzystnej cenie.

---

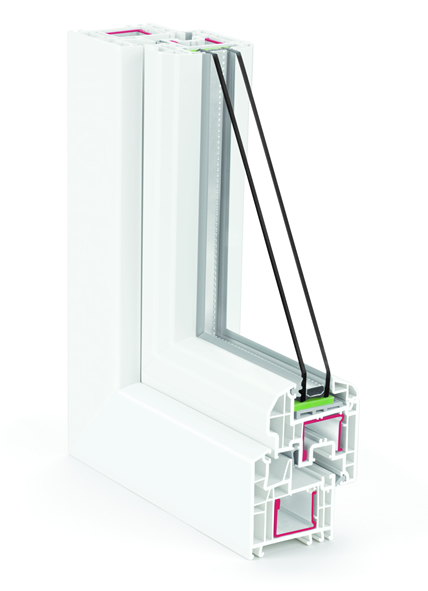

Sheet 7: REHAU-Euro-Design 60

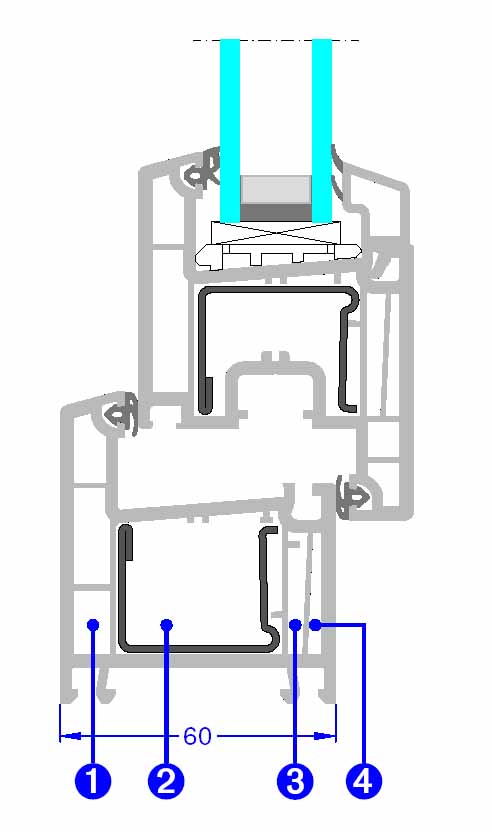

	szerokość profili:		60 mm
	współczynnik przenikania ciepła:		Uf = 1,6 W/m²K
	izolacyjność akustyczna:		dla standardowej szyby klasa izolacyjności akustycznej Rw=35  dB
	przepuszczalność powietrza/ szczelność na przenikanie wody opadowej		do klasy 4 (EN 12207)/9A (EN 12208)
	— ekonomiczna alternatywa, system profili o szerokości 60 mm
	— profile trójkomorowe
	— do okien i drzwi balkonowych
	— gładka, łatwa w czyszczeniu powierzchnia profili
	— klasyczne skrzydło niezlicowane
	— mocowanie części nośnych okuć przez dwie ścianki z PVC lub dodatkowo przez zbrojenie stalowe
	— optymalne właściwości statyczne dzięki zastosowaniu zbrojeń o dużych przekrojach
	— łatwiejsze czyszczenie okien dzięki ukośnemu i gładkiemu wrębowi szyby w ościeżnicy
	Nowa generacja okien - otwieramy nowe możliwości!

---

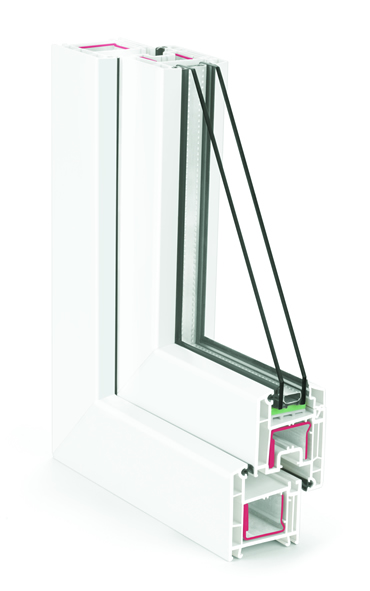

Sheet 8: REHAU-Basic-Design

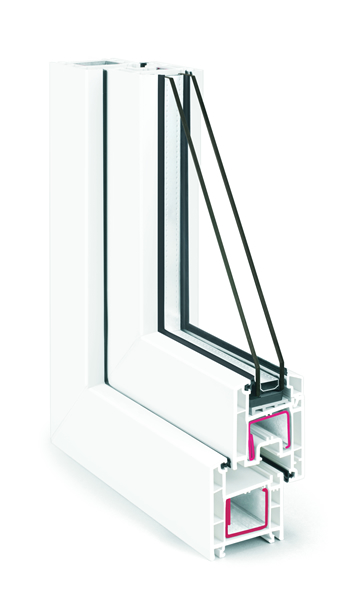

	szerokość profili:		60 mm
	współczynnik przenikania ciepła:		Uf = 1,6 W/m²K
	izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=43 dB
	przepuszczalność powietrza/ szczelność na przenikanie wody opadowej		do klasy 4 (EN 12207)/9A (EN 12208)
	— ekonomiczna alternatywa, system profili o szerokości 60 mm
	— profile trójkomorowe
	— do okien i drzwi balkonowych
	— gładka, łatwa w czyszczeniu powierzchnia profili
	— klasyczne skrzydło niezlicowane lub skrzydło zaokrąglone
	— bogata paleta kolorów
	— mocowanie części nośnych okuć przez dwie ścianki z PVC lub dodatkowo przez zbrojenie stalowe
	— optymalne właściwości statyczne dzięki zastosowaniu zbrojeń o dużych przekrojach
	— łatwiejsze czyszczenie okien dzięki ukośnemu i gładkiemu wrębowi szyby w ościeżnicy
	Nowa generacja okien - otwieramy nowe możliwości!

---

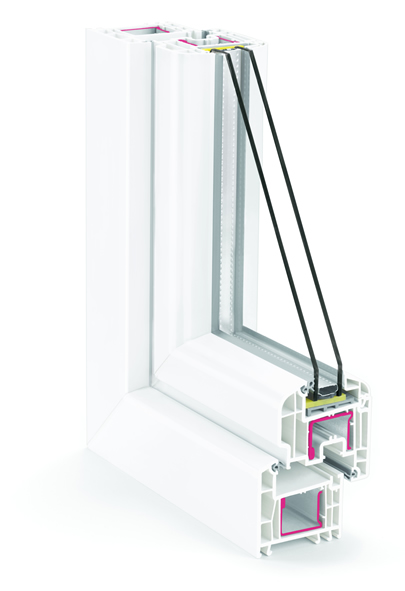

Sheet 9: REHAU-Thermo-Design

	szerokość profili:		60 mm
	współczynnik przenikania ciepła:		Uf = 1,5 W/m²K
	izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=44 dB
	antywłamaniowość:		do klasy antywłamaniowości WK3
	przepuszczalność powietrza/ szczelność na przenikanie wody opadowej		do klasy 4 (EN 12207)/9A (EN 12208)
	— klasyczny system profili o szerokości 60 mm
	— profile czterokomorowe
	— do okien i drzwi balkonowych
	— gładka, łatwa w czyszczeniu powierzchnia profili
	— klasyczne skrzydło niezlicowane…
	— … oraz skrzydło półzlicowane
	— bogata paleta kolorów
	— mocowanie części nośnych okuć przez trzy ścianki z PVC lub dodatkowo przez zbrojenie stalowe
	— optymalne właściwości statyczne dzięki zastosowaniu zbrojeń o dużych przekrojach
	— łatwiejsze czyszczenie okien dzięki ukośnemu i gładkiemu wrębowi szyby w ościeżnicy
	Nowa generacja okien - otwieramy nowe możliwości!

---

Sheet 10: REHAU-Thermo-Design 70

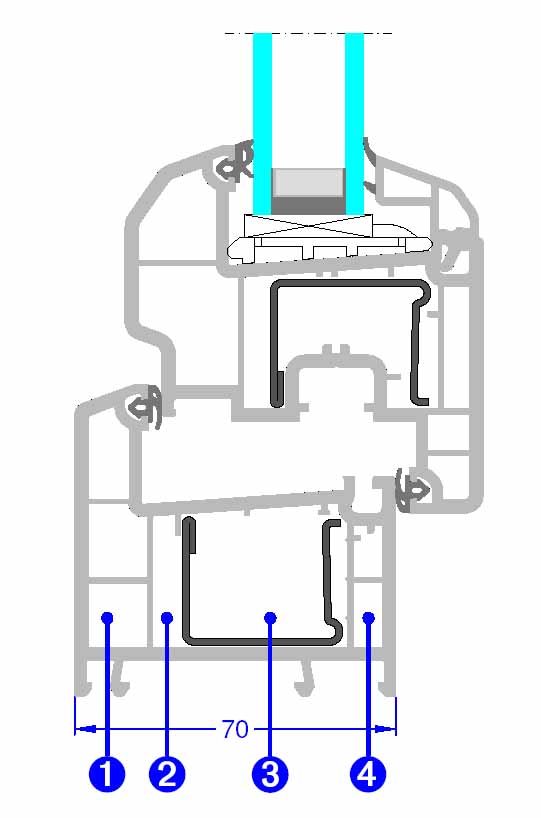

	szerokość profili:		70 mm
	współczynnik przenikania ciepła:		Uf = 1,5 W/m²K
	izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=44 dB
	antywłamaniowość:		do klasy antywłamaniowości WK3
	przepuszczalność powietrza/ szczelność na przenikanie wody opadowej		do grupy wytrzymałościowej C (DIN 18055)
	— idealne do nowego budownictwa i przy termomodernizacji budynków
	— profile wielokomorowe z dodatkową izolującą komorą powietrzną
	— do okien i drzwi balkonowych
	— gładka, łatwa w czyszczeniu powierzchnia profili
	— klasyczne skrzydło niezlicowane…
	— … oraz skrzydło półzlicowane
	— bogata paleta kolorów
	— mocowanie części nośnych okuć przez dwie ścianki z PVC lub dodatkowo przez zbrojenie stalowe
	— optymalne właściwości statyczne dzięki zastosowaniu zbrojeń o dużych przekrojach
	— łatwiejsze czyszczenie okien dzięki ukośnemu i gładkiemu wrębowi szyby w ościeżnicy
							skrzydło półzlicowane
	REHAU Thermo-Design 70 plus
	współczynnik przenikania ciepła:		Uf = 1,2 W/m²K
	izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=43 dB

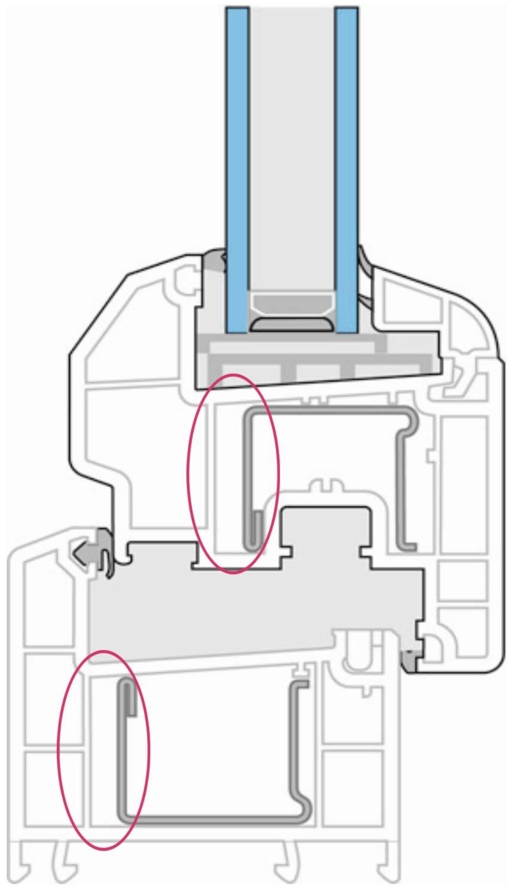

	— izolowane termicznie zbrojenie to dodatkowy plus dla uzyskania zwiększonej termoizolacyjności
	Nowa generacja okien - otwieramy nowe możliwości!

---

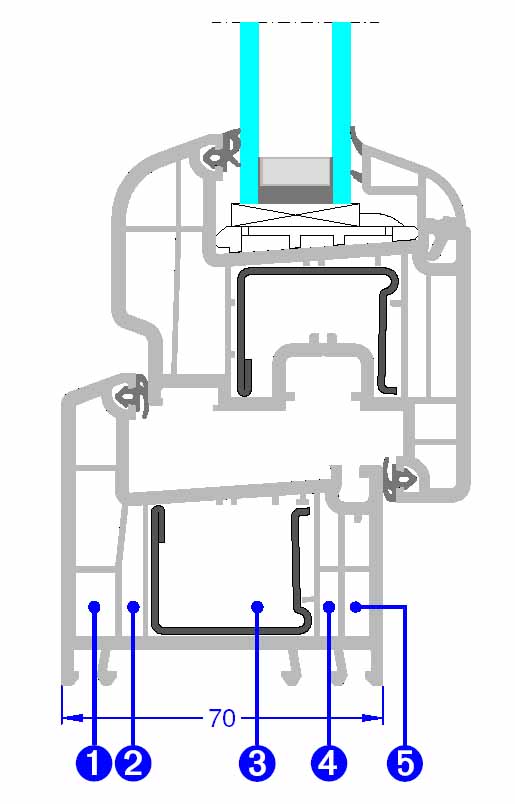

Sheet 11: REHAU-Euro-Design 70

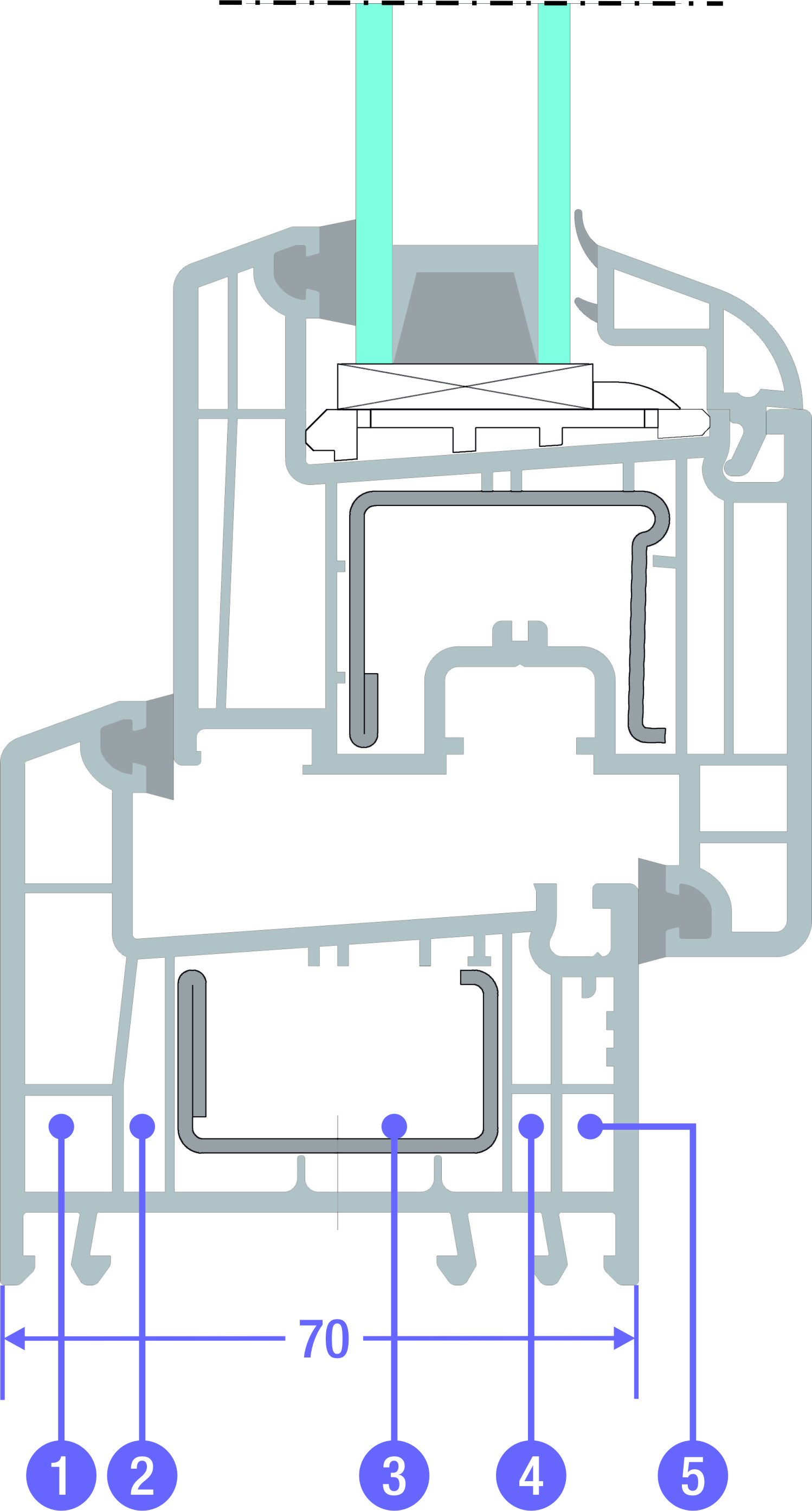

szerokość profili:		70 mm
współczynnik przenikania ciepła:		Uf = 1,4 W/m²K
izolacyjność akustyczna:		dla standardowej szyby klasa izolacyjności akustycznej Rw=30  dB
przepuszczalność powietrza/ szczelność na przenikanie wody opadowej		do grupy wytrzymałościowej C (DIN 18055)
— idealne rozwiązanie do domów niskoenergetycznych oraz przy termomodernizacji budynków
— profile pięciokomorowe
— do okien i drzwi balkonowych
— doskonała optyka dzięki najwyższej klasy gładkiej, łatwej w czyszczeniu powierzchni profili
— klasyczne skrzydło niezlicowane					klasyczne skrzydło niezlicowane
— klasyczna ościeżnica ukośna 64 i 76-2
— mocowanie części nośnych okuć przez trzy ścianki z PVC lub dodatkowo przez zbrojenie stalowe
— optymalne właściwości statyczne dzięki zastosowaniu zbrojeń o dużych przekrojach
— łatwiejsze czyszczenie okien dzięki ukośnemu i gładkiemu wrębowi szyby w ościeżnicy
Nowa generacja okien - otwieramy nowe możliwości!

---

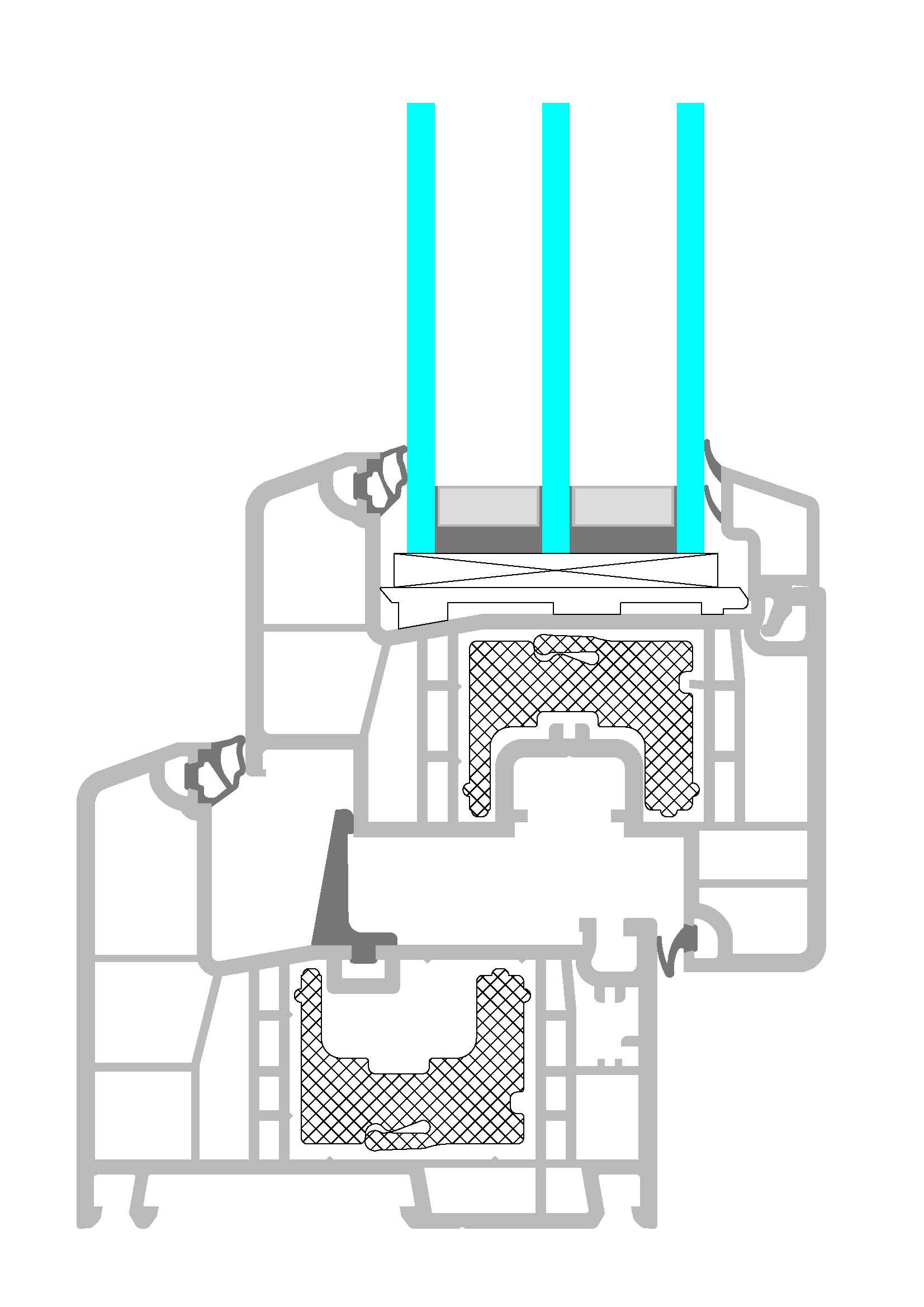

Sheet 12: REHAU-Brillant-Design

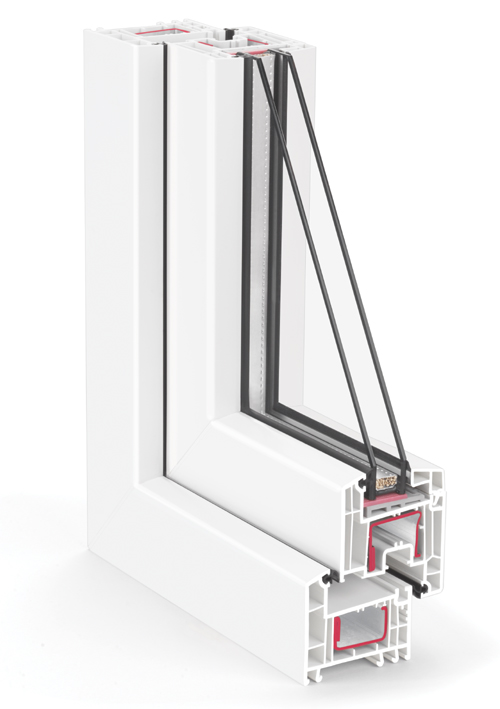

	szerokość profili:		70 mm/80 mm
	współczynnik przenikania ciepła:		Uf = 1,3 W/m²K
	izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=48 dB
	antywłamaniowość:		do klasy antywłamaniowości WK3
	przepuszczalność powietrza/ szczelność na przenikanie wody opadowej		do grupy wytrzymałościowej C (DIN 18055)
	— idealne rozwiązanie do domów niskoenergetycznych oraz przy termomodernizacji budynków
	— profile pięciokomorowe
	— do okien i drzwi balkonowych
	— doskonała optyka dzięki najwyższej klasy gładkiej, łatwej w czyszczeniu powierzchni profili
	— klasyczne skrzydło niezlicowane…
	— …oraz skrzydło zaokrąglone i skrzydło półzlicowane
	— klasyczna ościeżnica ukośna oraz nowoczesna ościeżnica zaokrąglona
	— bogata paleta kolorów
	— mocowanie części nośnych okuć przez trzy ścianki z PVC lub dodatkowo przez zbrojenie stalowe
	— optymalne właściwości statyczne dzięki zastosowaniu zbrojeń o dużych przekrojach
	— łatwiejsze czyszczenie okien dzięki ukośnemu i gładkiemu wrębowi szyby w ościeżnicy					skrzydło zaokrąglone
	REHAU Brillant-Design plus
	współczynnik przenikania ciepła:		Uf = 1,2 W/m²K
	izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=47 dB
	— izolowane termicznie zbrojenie to dodatkowy plus dla uzyskania zwiększonej termoizolacyjności
	Nowa generacja okien - otwieramy nowe możliwości!

---

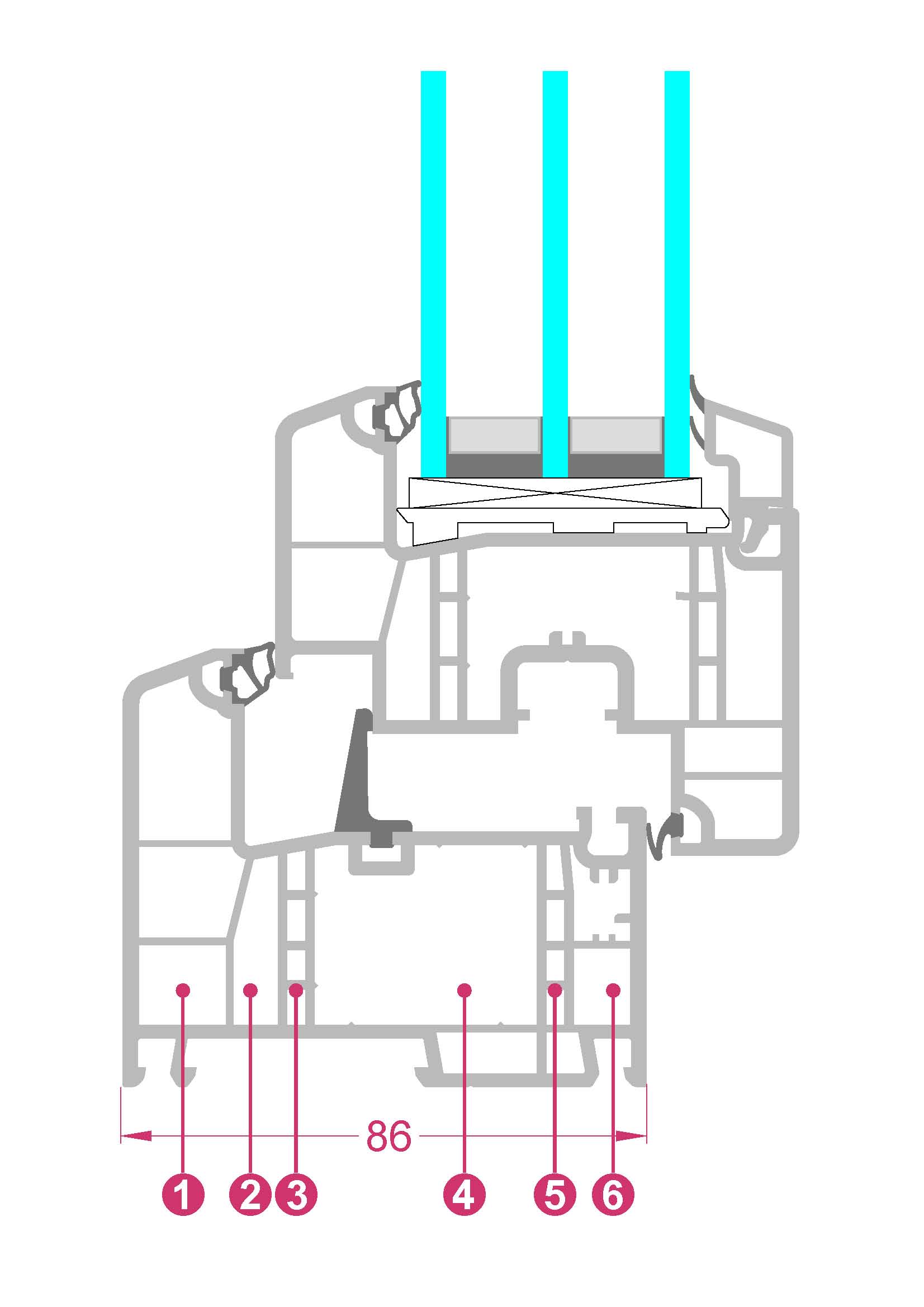

Sheet 13: REHAU-GENEO

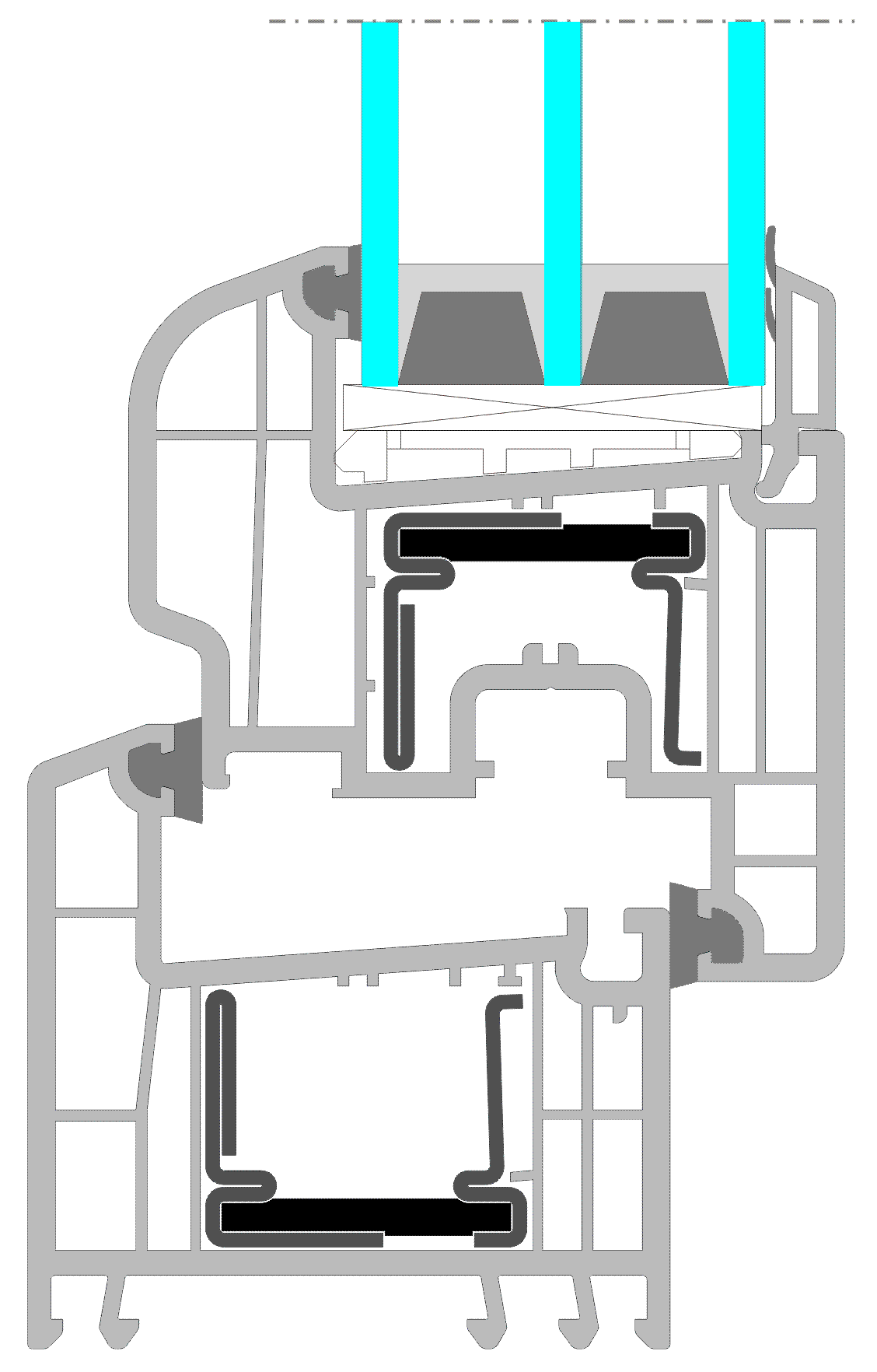

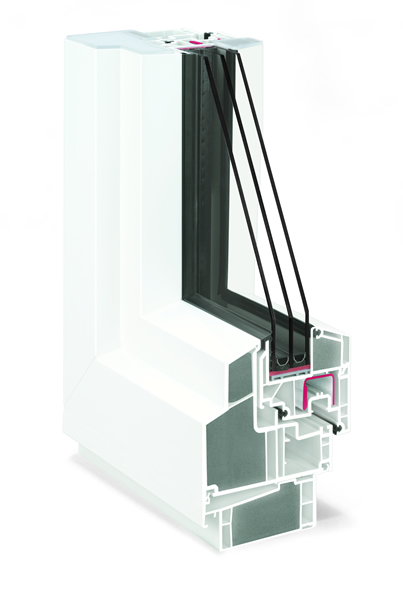

szerokość profili:		86 mm
współczynnik przenikania ciepła:		Uf = 1,0 W/m²K
izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=47 dB
antywłamaniowość:		do klasy antywłamaniowości WK3
		klasa antywłamaniowości WK2 bez zbrojenia stalowego
przepuszczalność powietrza/szczelność na przenikanie wody opadowej:		do klasy 4 (EN 12207) / 9A (EN 12208)
– idealne rozwiązanie do domów energooszczędnych oraz przy termorenowacji budynków
– najwyższa stabilność dzięki rdzeniowi profilu, wykonanemu z tworzywa nowej generacji RAU-FIPRO® z włóknem szklanym oraz innowacyjnej budowie komór profili ze zintegrowanym systemem wzmocnień
– wzmocnione w procesie produkcji profile, przy określonych wymiarach nie wymagające dodatkowych zbrojeń stalowych
– lider pod względem efektywności energetycznej wśród tej klasy profili
– profile sześciokomorowe
– doskonała szczelność, dzięki trzem obwiedniowym uszczelkom
– doskonała optyka dzięki najwyższej klasy, gładkiej powierzchni zewnętrznej profili
– wysoki komfort użytkowania dzięki łatwej w czyszczeniu powierzchni zewnętrznej profili oraz optymalnej sile docisku przy zamykaniu okien
– klasyczne skrzydło niezlicowane oraz skrzydło półzlicowane
– duże elementy okienne o wąskiej widocznej powierzchni lica profili (115 mm) - optymalne do wykorzystania energii cieplnej słońca
– bogata paleta kolorów
– pewna inwestycja, zwiększająca standard cieplny budynku oraz jego wartość
REHAU GENEO® MD plus
współczynnik przenikania ciepła:		Uf do 0,85 W/m²K
		Uw ≤ 0,8 W/m²K
– zintegrowane moduły Thermo to dodatkowy plus dla uzyskania standardu domu pasywnego

---

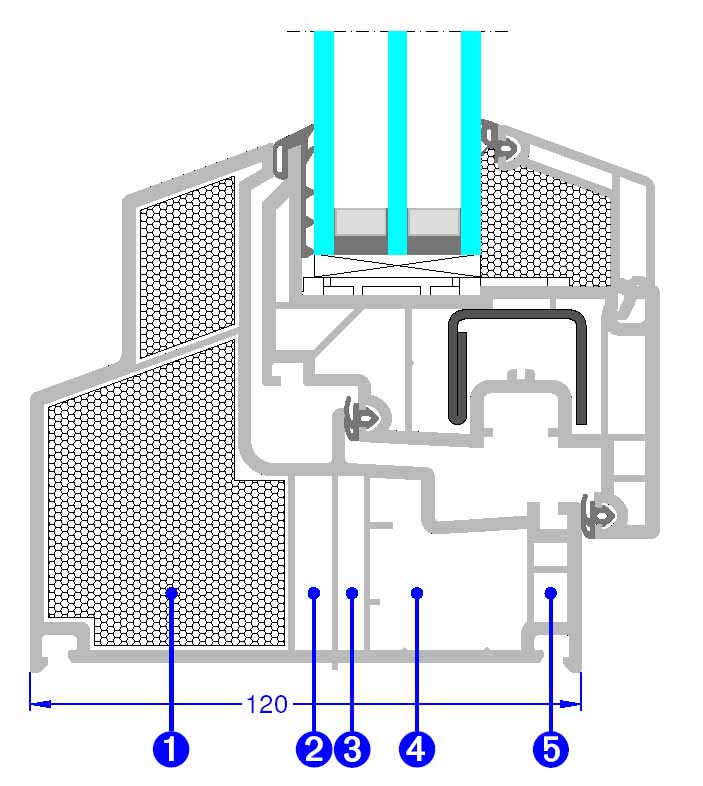

Sheet 14: REHAU-Clima-Design

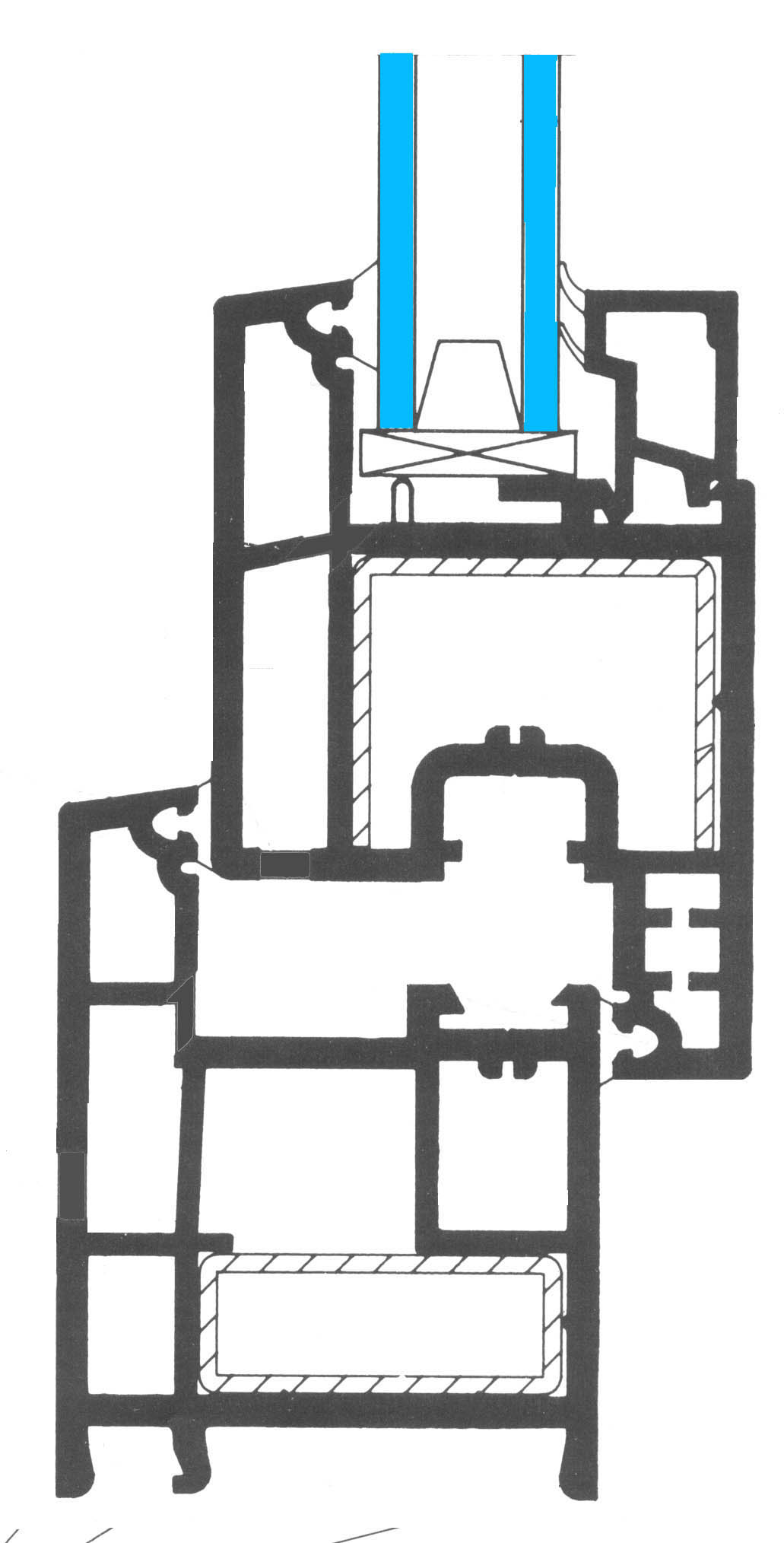

	szerokość profili:		120 mm
	współczynnik przenikania ciepła:		Uf = 0,71 W/m²K (dla pakietu skrzydło + ościeżnica)
			Uw ≤ 0,8 W/m²K (dla okna)
	izolacyjność akustyczna:		potwierdzona izolacyjność akustyczna Rw=37 dB
	antywłamaniowość:		do klasy antywłamaniowości WK2
	przepuszczalność powietrza/ szczelność na przenikanie wody opadowej		do grupy wytrzymałościowej C (DIN 18055)
	— certyfikowany przez Instytut Domu Pasywnego w Darmstadt jako "komponent odpowiedni do domów pasywnych"
	— profile pięciokomorowe z dodatkowymi wkładkami termoizolacyjnymi
	— do okien i drzwi balkonowych
	— doskonała optyka dzięki najwyższej klasy gładkiej, łatwej w czyszczeniu powierzchni zewnętrznej profili
	— skrzydło schowane w ramie okiennej
	— jednakowy wygląd okna zarówno otwartego, jak i zamkniętego
	— wizualny efekt od zewnątrz odpowiada konwencjonalnym oknom
	— mocowanie części nośnych okuć przez dwie ścianki z PVC lub dodatkowo przez zbrojenie stalowe
	— bardzo wysoka szczelność dzięki trzem obwiedniowym uszczelkom
	Nowa generacja okien - otwieramy nowe możliwości!
