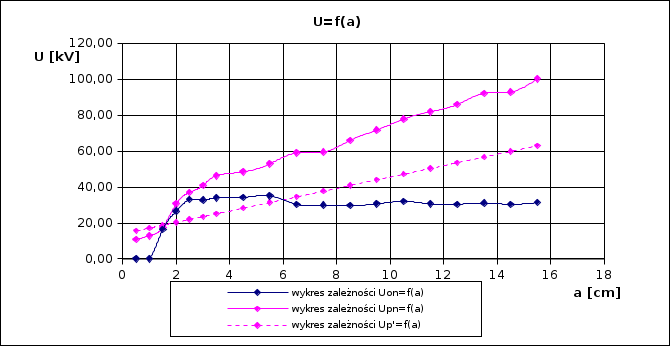

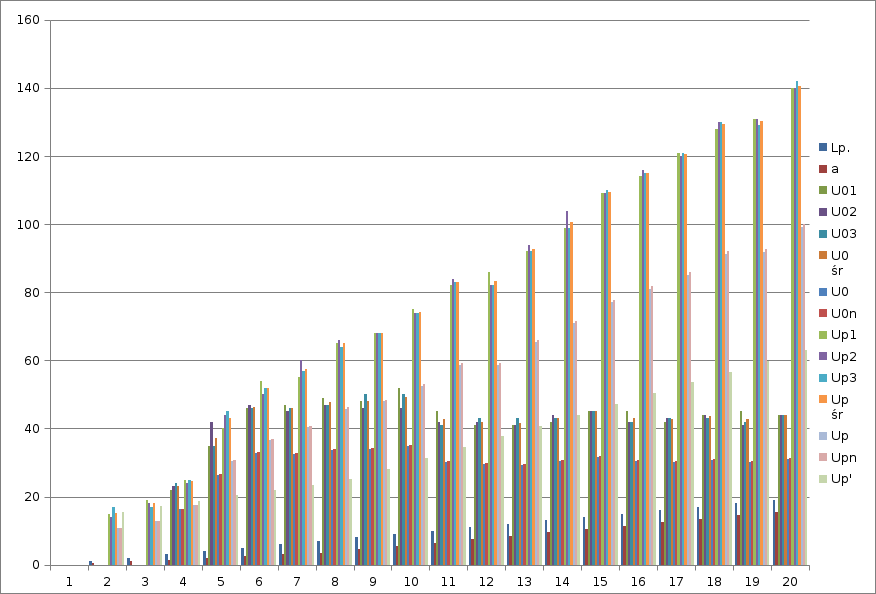

1.Badanie iskierników ostrzowych:
								0	0		16,215			10,81
Lp.	a	U01	U02	U03	U0 śr	U0	U0n	Up1	Up2	Up3	Up śr	Up	Upn	Up'
	[cm]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]			292,65
1	0,5					0	0,00	15	14	17	15,33	10,81	10,92	15,58
2	1					0	0,00	19	18	17	18,00	12,69	12,82	17,16
3	1,5	22	23	24	23,00	16,215	16,38	25	24	25	24,67	17,39	17,57	18,74
4	2	35	42	35	37,33	26,32	26,59	40	44	45	43,00	30,315	30,62	20,32
5	2,5	46	47	46	46,33	32,665	32,99	54	50	52	52,00	36,66	37,03	21,9
6	3	47	45	46	46,00	32,43	32,76	55	60	57	57,33	40,42	40,83	23,48
7	3,5	49	47	47	47,67	33,605	33,94	65	66	64	65,00	45,825	46,29	25,06				48	46	50
8	4,5	48	46	50	48,00	33,84	34,18	68	68	68	68,00	47,94	48,42	28,22				52	46	50
9	5,5	52	46	50	49,3333333333333	34,78	35,13	75	74	74	74,33	52,405	52,93	31,38				45	442	41
10	6,5	45	42	41	42,6666666666667	30,08	30,38	82	84	83	83,00	58,515	59,11	34,54				41	42	42
11	7,5	41	42	43	42	29,61	29,91	86	82	82	83,33	58,75	59,34	37,7				41	41	43
12	8,5	41	41	43	41,6666666666667	29,375	29,67	92	94	92	92,67	65,33	65,99	40,86				42	44	43
13	9,5	42	44	43	43	30,315	30,62	99	104	99	100,67	70,97	71,69	44,02				45	45	45
14	10,5	45	45	45	45	31,725	32,05	109	109	110	109,33	77,08	77,86	47,18				45	42	42
15	11,5	45	42	42	43	30,315	30,62	114	116	115	115,00	81,075	81,89	50,34				42	43	43
16	12,5	42	43	43	42,6666666666667	30,08	30,38	121	120	121	120,67	85,07	85,93	53,5				44	44	43
17	13,5	44	44	43	43,6666666666667	30,785	31,10	128	130	130	129,33	91,18	92,10	56,66				45	41	42
18	14,5	45	41	42	42,6666666666667	30,08	30,38	131	131	129	130,33	91,885	92,81	59,82				44	44	44
19	15,5	44	44	44	44	31,02	31,33	140	140	142	140,67	99,17	100,17	62,98

---

Sheet 3: kulowe

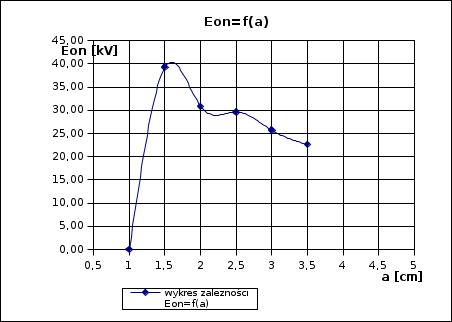

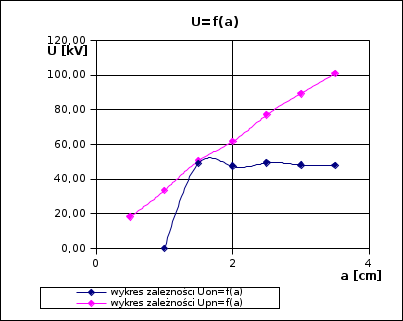

2.Układ kulowy:
Lp.	d	a	a/r	bn	U01	U02	U03	U0śr	U0	U0n	Up1	Up2	Up3	Up śr	Up	Upn	E0n
	[cm]	[cm]	[-]	[-]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV/cm]
1	6,25	0,5	0,16	1				0,00	0	0,00	26	25	26	25,67	18,095	18,28	0,00
2	6,25	1	0,32	1,15				0,00	0	0,00	47	47	47	47,00	33,135	33,47	0,00
3	6,25	1,5	0,48	1,2	69	69	69	69,00	48,645	49,14	71	71	71	71,00	50,055	50,56	39,31
4	6,25	2	0,64	1,3	66	66	68	66,67	47	47,47	88	84	88	86,67	61,1	61,72	30,86
5	6,25	2,5	0,8	1,5	68	70	70	69,33	48,88	49,37	109	109	107	108,33	76,375	77,15	29,62
6	6,25	3	0,96	1,6	68	68	67	67,67	47,705	48,19	128	125	123	125,33	88,36	89,25	25,70
7	6,25	3,5	1,12	1,65	66	68	68	67,33	47,47	47,95	142	142	142	142,00	100,11	101,12	22,60
	3,125

---

Sheet 4: trzecia kula

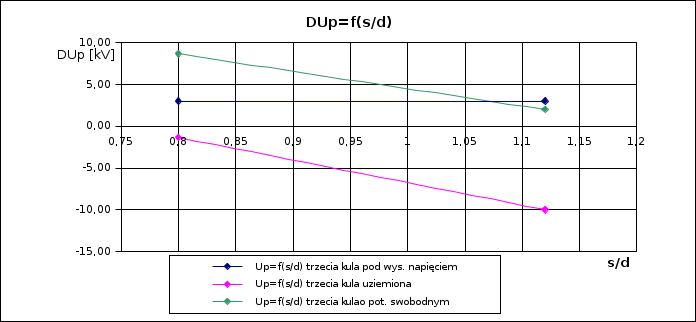

3. Badanie wpływu trzeciej kuli na wytrzymałość układu kulowego:
Lp.	d	d1	a	s	Up1	Up2	Up3	Up	Upn	Rola trzeciej kuli	s/d	dUpa
	[cm]	[cm]	[cm]	[cm]	[kV]	[kV]	[kV]	[kV]	[kV]
1	6,25	15	3	3	125	122	125	124,00	125,25	trzecia kula pod wysokim napięciem	0,48	0,00
2	6,25	15	3	5	127	128	126	127,00	128,28		0,8	3,00
3	6,25	15	3	7	130	131	129	130,00	131,31		1,12	3,00
1	6,25	15	3	3	121	123	125	123,00	124,24	trzecia kula uziemiona	0,48	0,00
2	6,25	15	3	5	122	120	123	121,67	122,90		0,8	-1,33
3	6,25	15	3	7	112	113	110	111,67	112,79		1,12	-10,00
1	6,25	15	3	3	115	116	115	115,33	116,50	trzecia kula o pot. swob.	0,48	0,00
2	6,25	15	3	5	124	125	123	124,00	125,25		0,8	8,67
3	6,25	15	3	7	124	128	126	126,00	127,27		1,12	2,00
