Przemiana perytektyczna
zachodz w temp. 1495ºC, jest przemianą, podczas której, w czasie chłodzenia, dwie fazy (jedna z nich ciekła) przemieniają się w jedną fazę stałą. L + α → β

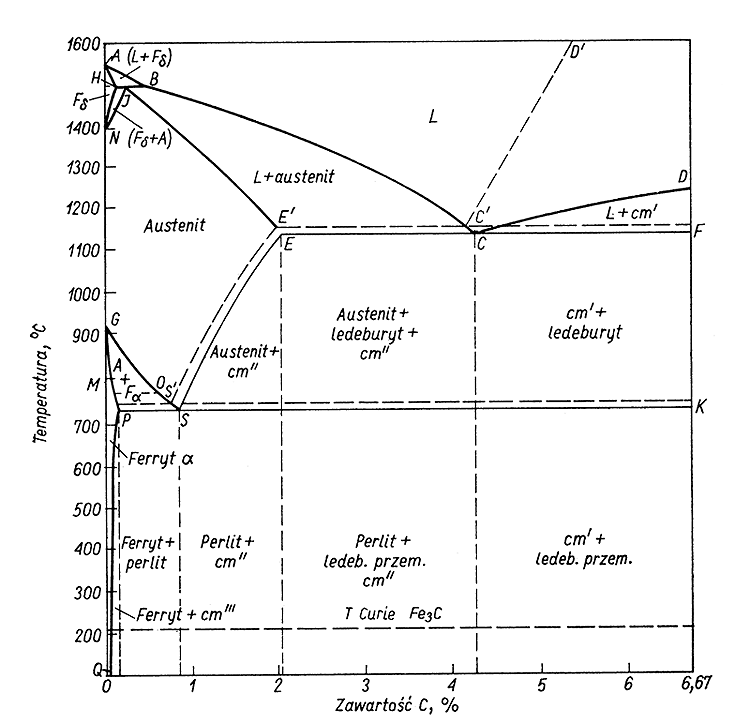

Przemiana eutektyczna
Przemianę Ciecz → α + β nazywamy przemianą eutektyczną. Zachodzi w temp. 1148ºC.Przemiana eutektyczna jest przemianą, w której udział biorą trzy fazy. Podczas przemiany, w czasie chłodzenia, ciecz przemienia się w dwie fazy stałe jednocześnie.

Przemiana eutektoidalna
Zachodzi w temp. 727ºC, jest przemianą, w której biorą udział trzy fazy. Podczas chłodzenia faza stała przemienia się w dwie inne fazy stałe jednocześnie. Przemiana martenzytyczna zachodzi w warunkach szybkiego chłodzenia nagrzanego materiału, a polega na zmianie symetrii sieci krystalograficznej metalu, zachodzącej bez udziału dyfuzji. Jest to możliwe wskutek uporządkowanego przemieszczenia się grup atomów bez zmiany najbliższych sąsiadów.

Ferryt α jest to roztwór stały graniczny węgla w żelazie Fe _α o maksymalnej rozpuszczalności węgla 0,0218 w temperaturze 727 ş C. Twardość ferrytu waha się w granicach od 70 do 90 HB.

Austenit γ jest to roztwór stały graniczny węgla w żelazie Fe _γ o maksymalnej rozpuszczalności węgla 2,11 w temperaturze 1148 ş C. Faza miękka i plastyczna. Występuje w temperaturze powyżej 727 ş C

Cementyt Fe₃C jest to faza międzymetaliczna (węglik żelaza) o wzorze stechiometrycznym Fe₃C. Zawartość węgla w cementycie wynosi 6,67%. Jest twardy i kruchy (twardość 750 HB). Wydziela się z cieczy przy chłodzeniu i wtedy oznaczamy go jako pierwszorzędowy I lub wydziela się podczas chłodzenia z austenitu i wtedy oznaczamy go jako II lub wydziela się z ferrytu podczas chłodzenia i wtedy oznaczamy go jako III.

Ledeburyt jest to mieszanina eutektyczna austenitu i Fe₃ C powstały z cieczy o składzie chemicznym 4,3%C w stałej temperaturze 1148 ş C

Perlit jest to mieszanina eutektoidalna (powstaje z fazy stałej) ferrytu i cementytu powstaje z austenitu o zawartości 0,77 %C w stałej temperaturze 727 ş C

Bainit - mieszanina przesyconego ferrytu i wydzielonych węglików. Powstaje w wyniku przemiany bainitycznej. Ma ona charakter częściowo dyfuzyjny. Wraz z obniżaniem temperatury przemiany zwiększa się udział przemiany bezdyfuzyjnej i twardość bainitu. Twardość bainitu jest mniejsza od twardości martenzytu.
