ZAKŁAD METROLOGII
wydział EAiE			rok III
tytuł ćwiczenia Badanie własności dynamicznych przetworników pomiarowych			Zespół C Piotr Drabik, Grzegorz Hynek, Grzegorz Szerszeń, Grzegorz Żyła
data wykonania 22-10-98	Data oddania 29-10-97	ocena

1. Dobór kondensatora w korektorze dla dolnoprzepustowego układu inercyjnego w/g odpowiedzi czasowej na wymuszenie skokowe najszybszej wolnej od przeregulowania.

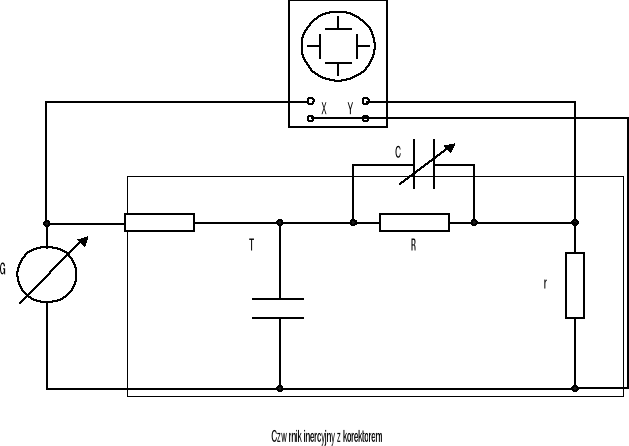

Układ połączeń członu inercyjnego z korektorem.

Dobrany kondensator ma pojemność 87nF.

2. Wyznaczenie stałych czasowych: samego członu inercyjnego, członu inercyjnego z korektorem, samego korektora.

a. członu inercyjnego z korektorem

b. członu inercyjnego

c. samego korektora

3. Wyznaczenie stopnia tłumienia dolnoprzepustowego układu oscylacyjnego na podstawie odpowiedzi na wymuszenie skokowe.

Układ połączeń członu oscylacyjnego.

Wyznaczamy stopień tłumienia obserwując odpowiedź przetwornika na skok jednostkowy na ekranie oscyloskopu i korzystając z proporcji:

1 * 2.2

x * 1.6 wtedy x = 0.72

Ym = 1+x = 1+0.72

Ym = 1.72

Dla Ym = 1.72 stopień tłumienia wynosi z = 0.1

4. Wyznaczenie doświadczalne dodatkowej rezystancji potrzebnej do uzyskania stopnia tłumienia: z=0.3, z=0.5, z=0.7, z=1.0 na podstawie odpowiedzi na wymuszenie skokowe.

a. wyznaczamy R dla stopnia tłumienia z = 0.3

Ym = 1.372

1 * 2.2

(1.372 -1) * x wtedy x = 0.82 i odpowiada mu R = 460Ω

b. wyznaczamy R dla stopnia tłumienia z = 0.5

Ym = 1.163

1 * 2.2

(1.163 -1) * x wtedy x = 0.36 i odpowiada mu R = 840Ω

c. wyznaczamy R dla stopnia tłumienia z = 0.7

Ym = 1.046

1 * 2.2

(1.046 -1) * x wtedy x = 0.1 i odpowiada mu R = 1530Ω

d. wyznaczamy R dla stopnia tłumienia z = 1

Ym = 1

R = 3000Ω

5. Zdjęcie charakterystyk częstotliwościowych dolnoprzepustowego układu oscylacyjnego dla stopnia tłumienia z=0.3, z=0.7 za pomocą woltomierzy i miernika fazy.

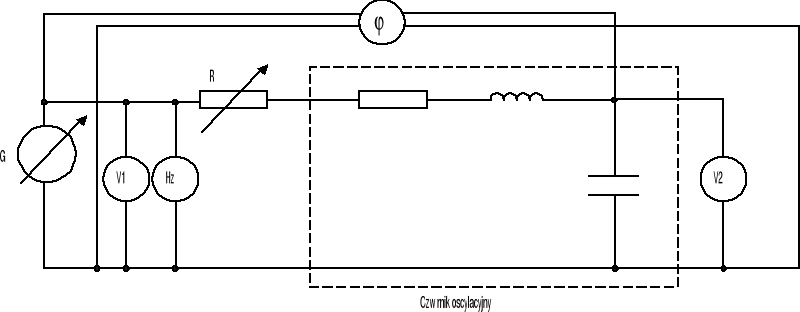

Układ połączeń członu oscylacyjnego - metoda fazomierza i woltomierzy.

Wyniki pomiarów:

Dla z = 0.7

f[Hz]	Uwe[V]	Uwy[V]	ϕf[°]	Uwy/ Uwe
30	1.754	1.84	2.3	0.9533
60	1.756	1.84	3.7	0.9543
70	1.756	1.84	4.2	0.9543
90	1.755	1.84	5.5	0.9538
100	1.758	1.84	6.1	0.9554
140	1.781	1.84	7.2	0.9679
160	1.774	1.84	9.7	0.9641
180	1.777	1.84	11.1	0.9658
220	1.771	1.84	13.9	0.9625
280	1.76	1.84	18	0.9565
340	1.747	1.84	21.7	0.9495
400	1.733	1.84	25.2	0.9418
450	1.719	1.84	28.3	0.9342
500	1.689	1.84	30.8	0.9179
550	1.676	1.84	34.3	0.9109
600	1.66	1.84	37	0.9022
650	1.639	1.84	39.3	0.8908
700	1.614	1.84	44	0.8772
750	1.587	1.84	46.3	0.8625
850	1.519	1.84	52	0.8255
900	1.497	1.84	55.3	0.8136
1000	1.48	1.84	58.1	0.8043
1200	1.341	1.84	69.6	0.7288
1400	1.191	1.84	88	0.6473
1600	1.034	1.84	91.1	0.5620
1800	0.892	1.84	101.2	0.4848
2000	0.757	1.84	110.2	0.4114
3000	0.413	1.84	137.7	0.2245
4000	0.262	1.84	153.4	0.1424
5000	0.174	1.84	165.3	0.0946

Dla z = 0.3

f[Hz]	Uwe[V]	Uwe[V]	ϕf[°]	Uwy/ Uwe
30	1.844	1.84	0.9	1.0022
50	1.847	1.84	1.2	1.0038
100	1.855	1.84	2.2	1.0082
200	1.877	1.84	5.1	1.0201
300	1.912	1.84	8.1	1.0391
400	1.956	1.84	10.5	1.0630
500	2.012	1.84	13.9	1.0935
600	2.075	1.84	17.4	1.1277
700	2.156	1.84	21.9	1.1717
800	2.232	1.84	25.9	1.2130
900	2.343	1.84	31.5	1.2734
1000	2.383	1.84	34	1.2951
1200	2.58	1.84	49	1.4022
1300	2.639	1.84	59.5	1.4342
1400	2.627	1.84	69.7	1.4277
1500	2.498	1.84	84.4	1.3576
1600	2.301	1.84	96.9	1.2505
1700	2.092	1.84	106.1	1.1370
1800	1.933	1.84	112.4	1.0505
1900	1.668	1.84	121.5	0.9065
2000	1.472	1.84	131.4	0.8000
2200	1.135	1.84	139.1	0.6168
2400	0.949	1.84	144.5	0.5158
2600	0.778	1.84	151.4	0.4228
2800	0.622	1.84	157	0.3380
3000	0.557	1.84	159.9	0.3027
4000	0.303	1.84	171.3	0.1647
5000	0.193	1.84	178.2	0.1049

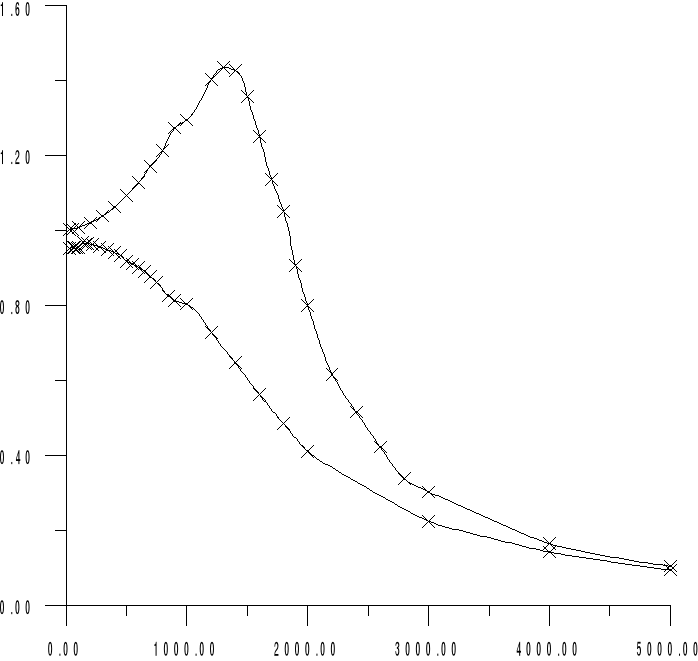

Charakterystyki :

T = 1.25ms

T = 6ms

T = 1.6ms

Ym

U_wy/U_we

U_wy/U_we=f(f)

f_[Hz]

z=0.7

z=0.3

z=0.7

z=0.3

ϕ_[°]

f_[Hz]

ϕ=f(f)

---
