DANE TECHNICZNE : WAŁKI ROZRZĄDU

1. Opis

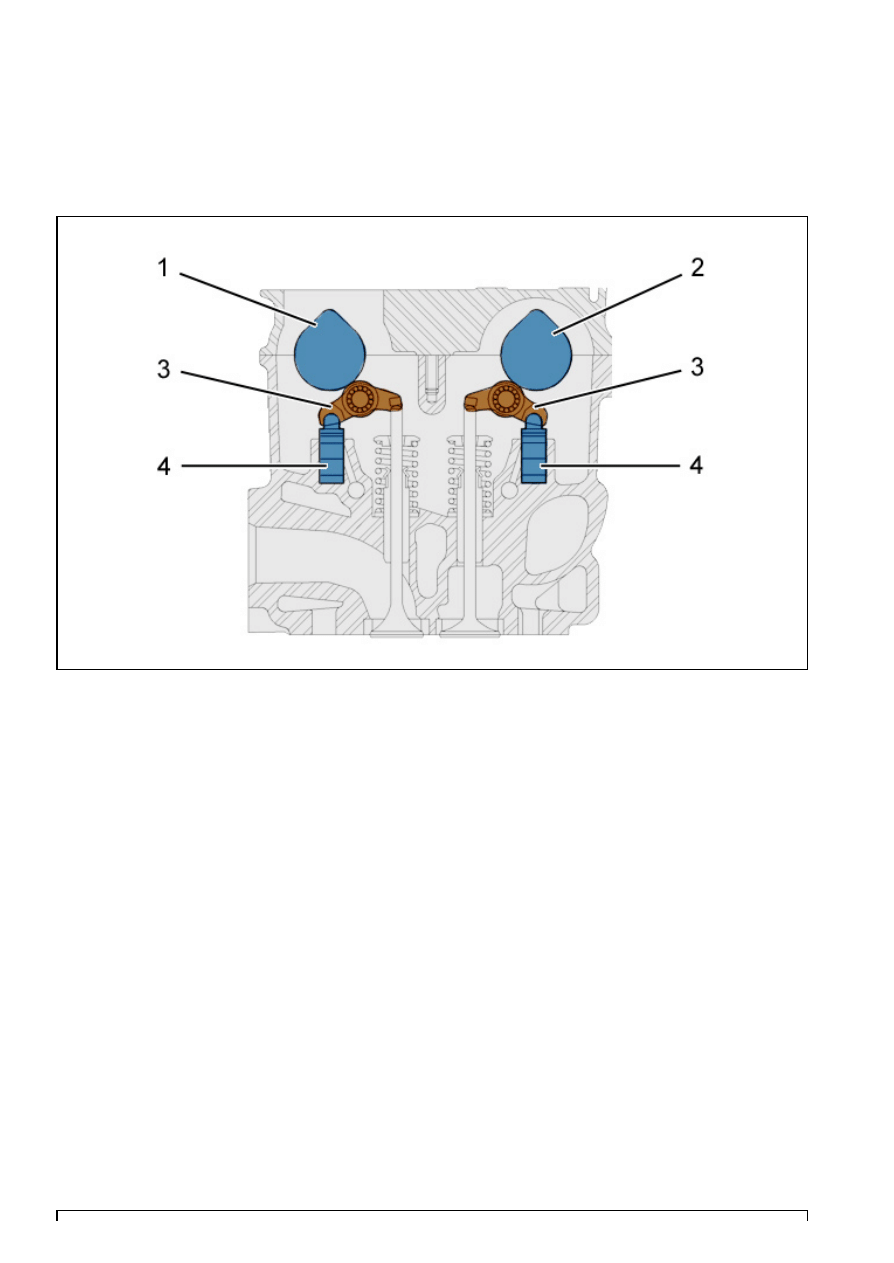

Rysunek : B1DP1NRD

(1) Wałek rozrządu zaworów dolotowych.
(2) Wałek rozrządu zaworów wylotowych.
(3) Dźwigienki jednostronne.
(4) Popychacze hydrauliczne.

2. Identyfikacja

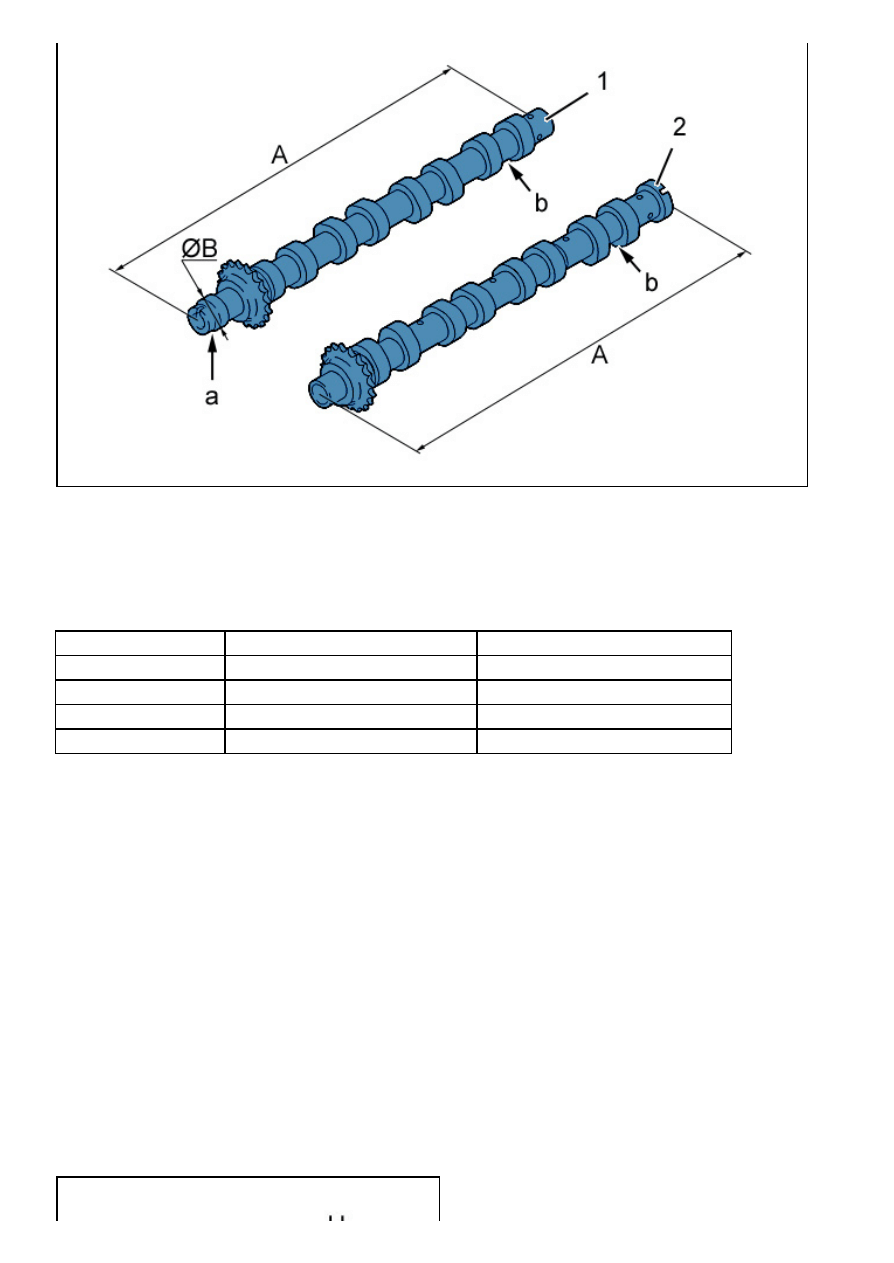

Rysunek : B1EP1K8D

" a" : Powierzchnia nośna pierścienia uszczelniającego.
" b" : Oznaczenie wałka rozrządu.
(1) Wałek rozrządu zaworów dolotowych.
(2) Wałek rozrządu zaworów wylotowych.

-

Wałek rozrządu zaworów dolotowych Wałek rozrządu zaworów wylotowych

Długość A

401 ± 0,15 mm

389 ± 0,5 mm

? B : Wymiar nominalny 27 (0 ; -0,013) mm

-

? B : Wymiar naprawczy -

-

Liczba zębów

19 zębów

19 zębów

3. Wznios krzywek

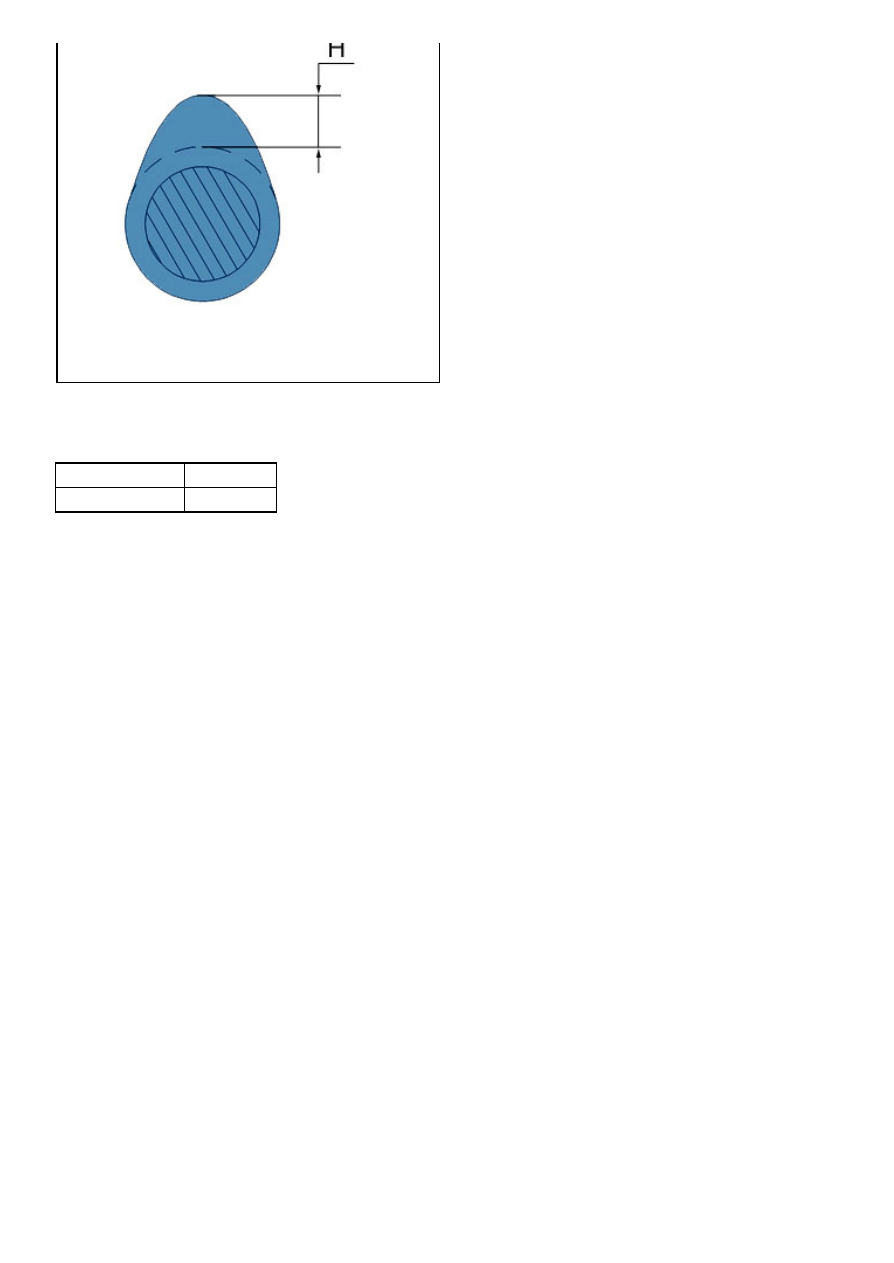

Rysunek : B1DP121C

Wysokość H = Wznios krzywek.

Krzywka dolotowa H = 3,58 mm
Krzywka wylotowa H = 3,58 mm
