Bezpieczniki i Przekaźniki
4-1
SPIS TREŚCI
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE 2 (1531)
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE 2 (1531)
PŁYTKA PRZEKAŹNIKÓW (1173) - OGRZEWANIE DODATKOWE 1 I 2
PŁYTKA PRZEKAŹNIKÓW (1580) - OGRZEWANIE DODATKOWE 3
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 11
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 12
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 13
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 14
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 15
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 16
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 17
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 18
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA 19
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA 24
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA 25
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA 26
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA 27
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA 28
ZESTAW BEZPIECZNIKÓW ZASILANIA GŁÓWNEGO (777)
PLUS MODUŁU AKUMULATORA ZABEZPIECZONY (1033)
PŁYTKA PRZEKAŹNIKÓW (299 - 234) - SILNIKI F9Q803 - F9Q804 - F9Q812 – M9R
PŁYTKA PRZEKAŹNIKÓW W WERSJI LPG (299) - SILNIK K4M788
Bezpieczniki i Przekaźniki
4-2

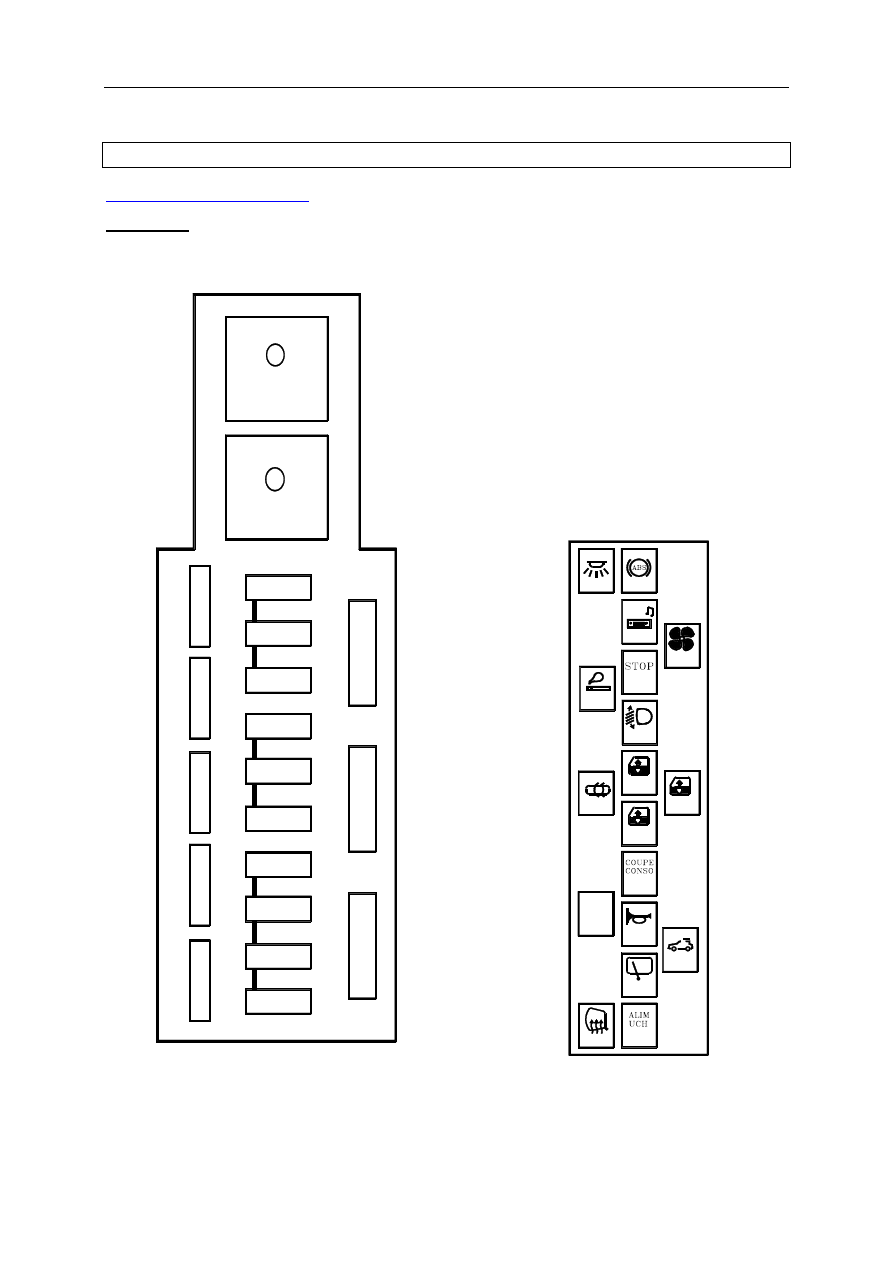

SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
lokalizacja
Skrzynka ta znajduje się w kabinie, w lewej, dolnej części deski rozdzielczej.
SE2158
F
G
H
K
L
N
O
M
P
R
V
W
U
S
T
B
A
E
D
C
15 A
SE2205
7.5 A
20 A
15 A
3 A
20 A
15 A
20 A
15 A
15 A
25 A
25 A
40 A
20 A
5A
10 A
40 A
Bezpieczniki i Przekaźniki
4-3

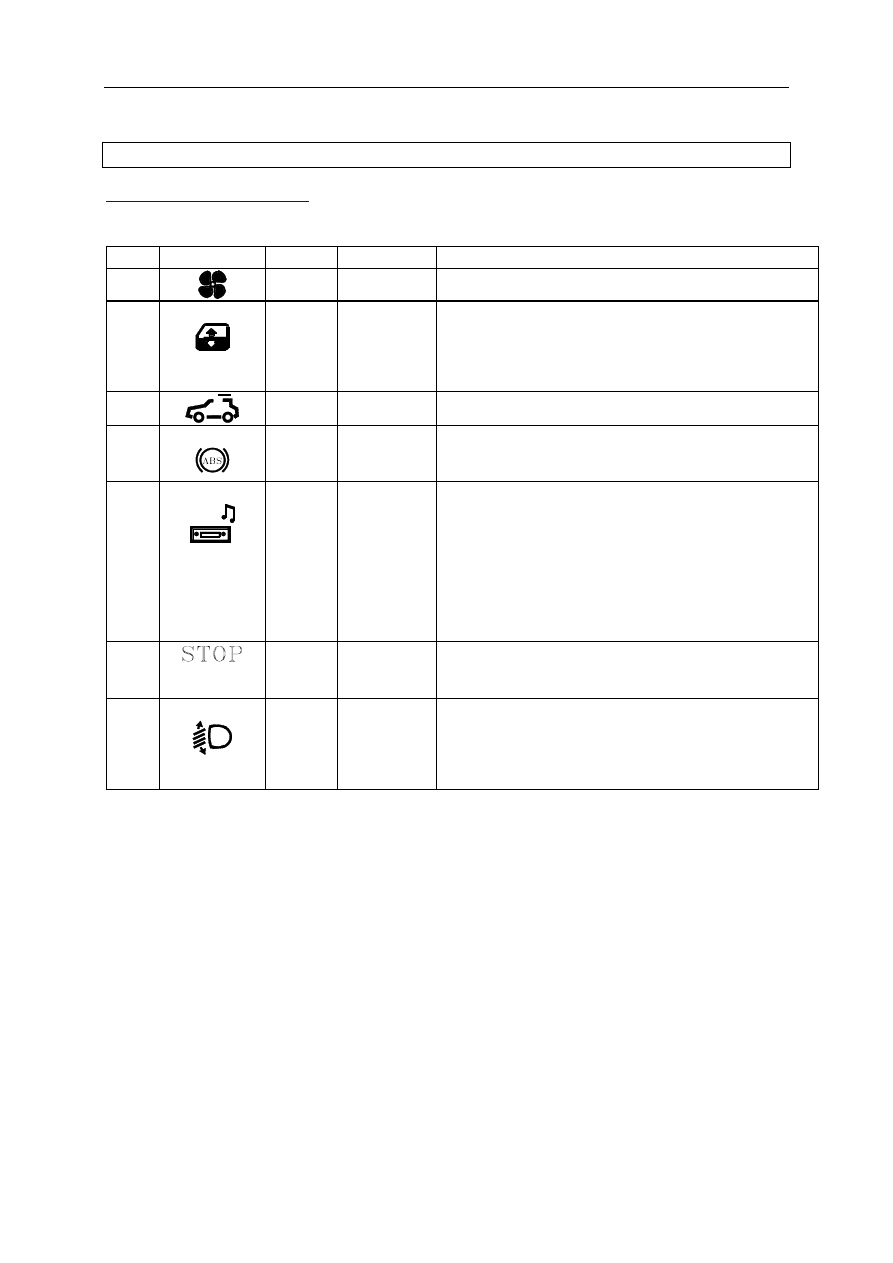

SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
Przeznaczenie bezpieczników i przekaźników (zależnie od poziomu wyposażenia pojazdu )
Nr Symbol
Ampery
Połączenie Przeznaczenie
C
40A SP3
Bezpiecznik wentylacji kabiny (319-419)
D
40A BP87
lub
BP48
Bezpiecznik tylnych impulsowych podnośników szyb
(201-202) lub przekaźnik zasilania włączników po
stronie kierowcy do elektrycznego podnoszenia szyb
przednich (1507, usytuowanie A na płytce 260 w wersji
podstawowej z kierownicą z lewej strony)
E
20A BP93
Bezpiecznik dachu otwieranego elektrycznie (304)
F
10A SP15
Bezpiecznik modułu ABS (118) lub Kontroli toru jazdy
(1094)- moduł elektroniczny prędkości kół (953)-
czujnik cluster (1107)
G
15A SP2
Bezpiecznik radioodtwarzacza (261)- przekaźnik
pompy spryskiwaczy reflektorów (753)- przekaźnik
pompy spryskiwaczy reflektorów 2 (1338)- pompa
dwukierunkowa spryskiwaczy szyb przednich i tylnych
(677 przez 1519)- przekaźnik podgrzewacza oleju
napędowego (450 przez 1337)- panel sterowania
klimatyzacji (319)- moduł sterowania klimatyzacją
(419)- Moduł centralny alarmu (427)- przekaźnik
akcesoriów 2 (1389)- Centralny moduł połączeń (1125)
H
15A SP17
Bezpiecznik świateł stop (160)- przekaźnik świateł
stop (1524) sterowany przez moduł zespolony kontroli
toru jazdy (1094)
K
5A BP76
Bezpiecznik przekaźnik zasilania modułu zespolonego
reflektorów ksenonowych, silników regulacji wiązki
świateł lewego i prawego, lampki oświetlenia
środkowego schowka (1507, usytuowanie A na płytce
260 w wersji wyższej klasy)
Bezpieczniki i Przekaźniki
4-4
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
Przeznaczenie bezpieczników i przekaźników (zależnie od poziomu wyposażenia pojazdu)
Nr Symbol
Ampery
Połączeni
e
Przeznaczenie
L
25A BP55
Bezpiecznik podnoszenia szyby kierowcy (203)
M
25A BP70
Bezpiecznik impulsowego podnośnika szyby przedniej
po stronie pasażera (204) - przekaźnik zasilania
włączników po stronie kierowcy do elektrycznego
podnoszenia szyb przednich (703, usytuowanie A na
płytce 260 w wersji z kierownicą z prawej strony)
N
20A BCP3
Bezpiecznik wyłącznika odbiorników prądu:
- tablica wskaźników (247)
- radioodtwarzacz (261)
- sterowanie elektrycznym lusterkiem
wstecznym (134)
- moduł sterujący alarmu (427)
- silnik odblokowywania środkowej konsoli
(1518)
O
15A BP32
Bezpiecznik głównego elektromagnetycznego sygnału
dźwiękowego (105 przez 1519) - gniazdo diagnostyczne
(225) - przekaźnik pompy spryskiwaczy reflektorów (753)
- przekaźnik pompy spryskiwaczy reflektorów 2 (1338)
P
15A BP25
Bezpiecznik silnika wycieraczki szyby tylnej (211 przez
645)
R
20A BP77
Bezpiecznik modułu zespolonego w kabinie (645)-
moduł sterujący klimatyzacji (419)- przekaźnik
akcesoriów 1 (1155)
S
3a AP1A
Bezpiecznik wentylator czujnik temperatury w kabinie
(418) - lusterko wsteczne w kabinie (1340)
Bezpieczniki i Przekaźniki
4-5
SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE (260)
Przeznaczenie bezpieczników i przekaźników (zależnie od poziomu wyposażenia pojazdu)
Nr Symbol
Ampery
Połączeni
e
Przeznaczenie
T
15A SP4G
Bezpiecznik zapalniczki w pierwszym rzędzie (101)
U
20A BP3
Bezpiecznik centralnego zamka lub zabezpieczenia
przeciwwłamaniowego zamków drzwi (645)
V -- --
Nie
używany
W
7.5A 15RP
Bezpiecznik funkcji ogrzewania lusterek wstecznych
kierowcy i pasażera (239-240)
A 40A
Przekaźnik zasilania przełączników podnośników szyb
przednich po stronie kierowcy (703, w wersji
podstawowej)
lub
Przekaźnik zasilania modułu zespolonego reflektorów
ksenonowych, silników regulacji wiązki świateł lewego i
prawego reflektora, lampki oświetlenia środkowego
schowka (1507, w wersji wyższej klasy)
B 40A
Przekaźnik włączania świateł stop (1524) sterowany
przez moduł zespolony kontroli toru jazdy(1094)
Bezpieczniki i Przekaźniki
4-6

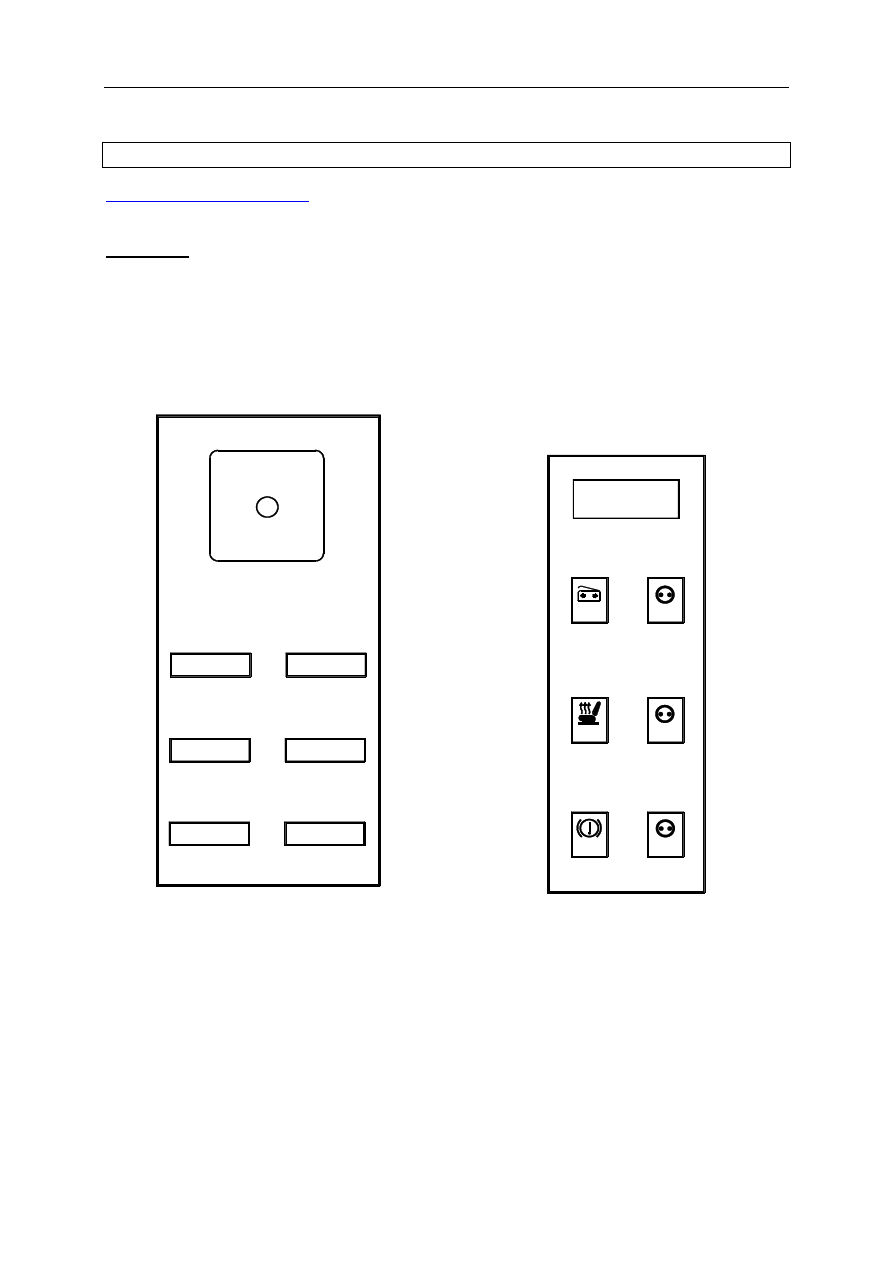

SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE 2 (1531)
lokalizacja
Skrzynka ta znajduje się w kabinie, pod lewym przednim fotelem.
1
SE2208
2
3
4
5
6
A
SE2209
20 A
25 A
10 A
10 A
10 A
10 A
Bezpieczniki i Przekaźniki
4-7

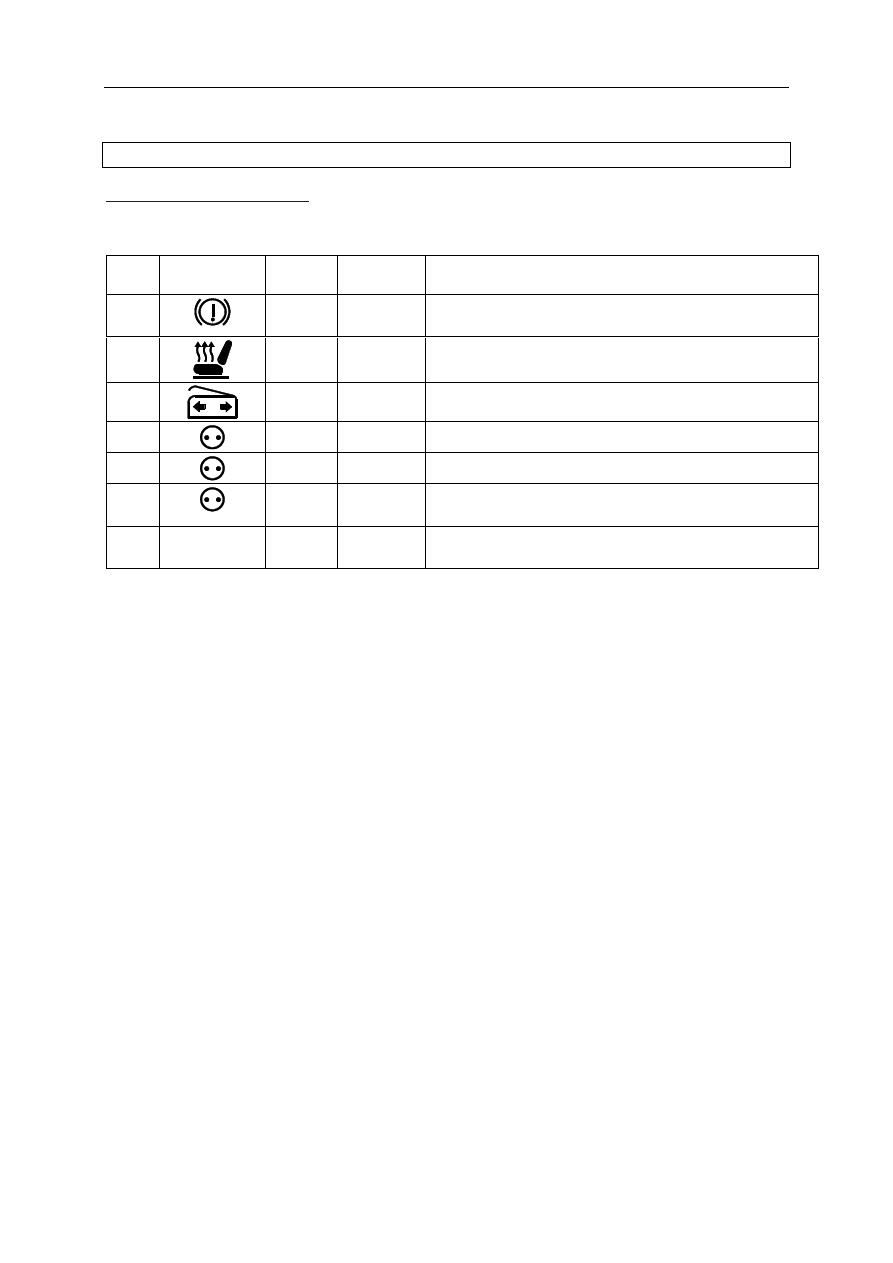

SKRZYNKA BEZPIECZNIKÓW I PRZEKAŹNIKÓW W KABINIE 2 (1531)
Przeznaczenie bezpieczników i przekaźników (zależnie od poziomu wyposażenia pojazdu )
Nr Symbol
Ampery
Połączeni
e
Przeznaczenie
1
25A BP89
Bezpiecznik automatycznego hamulca parkingowego
(1216-1217)
2
20A SP8
Bezpiecznik ogrzewanych foteli kierowcy i pasażera
(615-616)
3
10A --
Nie
używany
4
10A SP4C
Bezpiecznik gniazda akcesoriów w konsoli
5
10A SP4A
Bezpiecznik gniazda akcesoriów drugiego rzędu (1382)
6
10A SP4
Bezpiecznik gniazda akcesoriów pierwszego rzędu
(506)
A 50A
Przekaźnik akcesoriów 2 (1389) zasilający bezpieczniki
2, 4, 5 i 6 wymienione powyżej
Bezpieczniki i Przekaźniki
4-8

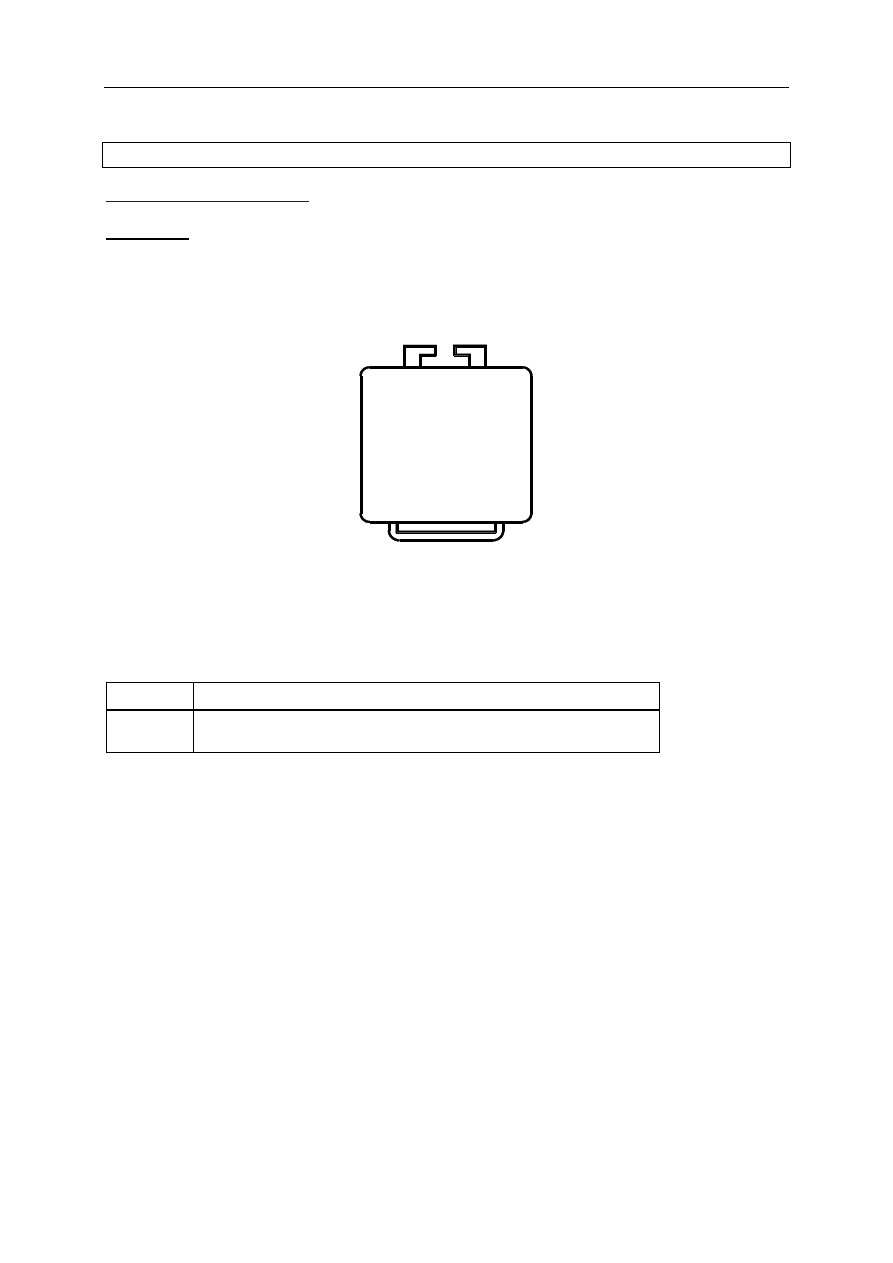

PRZEKAŹNIK AKCESORIÓW (1155)
lokalizacja
Przekaźnik ten jest przymocowany do poprzecznego łącznika, z lewej strony deski rozdzielczej.
SE2206
1155
Przeznaczenie przekaźników (zależnie od poziomu wyposażenia pojazdu).
Ampery Przeznaczenie
60A
Przekaźnik akcesoriów 1 (1155) zasilający bezpieczniki C, F, G, H i
T płytki 260
Bezpieczniki i Przekaźniki
4-9

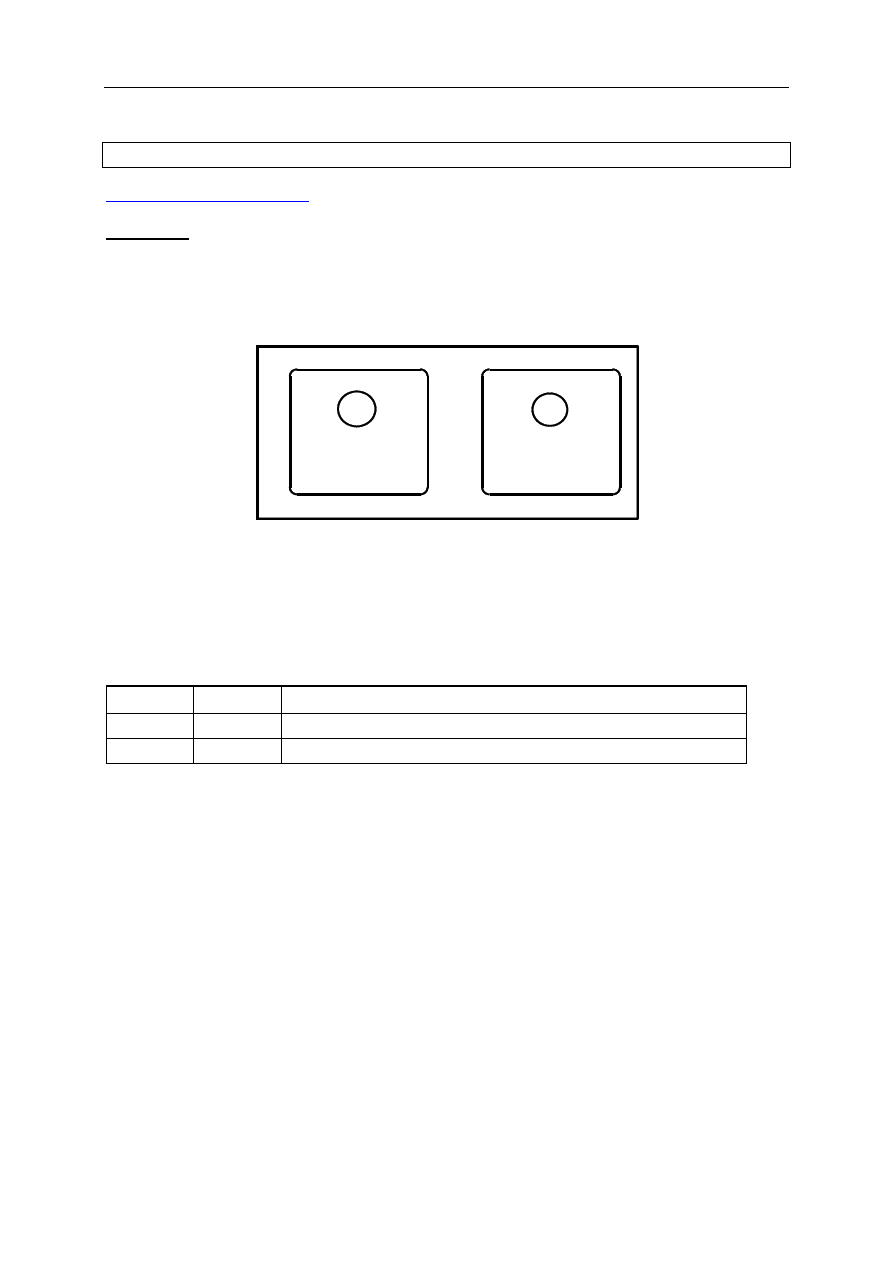

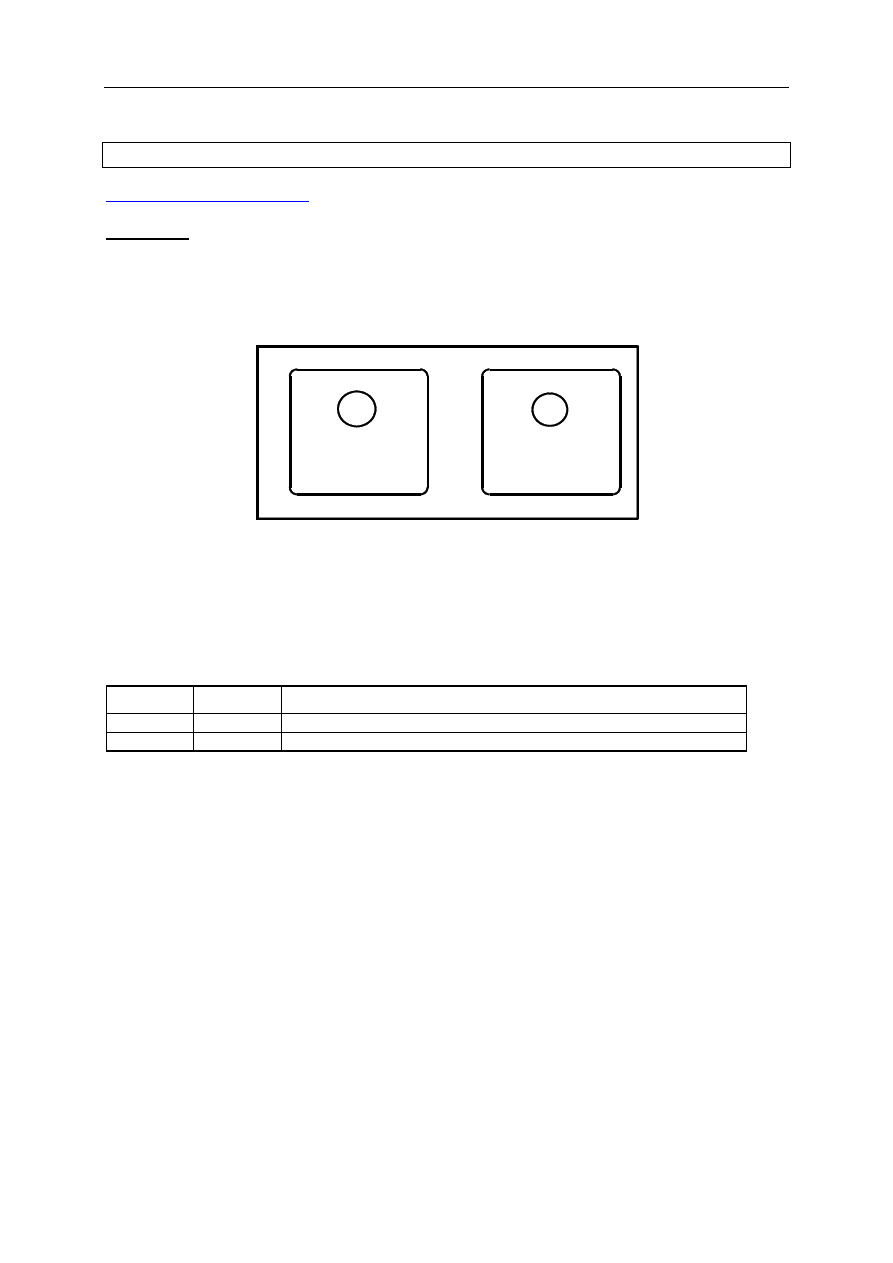

PŁYTKA PRZEKAŹNIKÓW (1173) - OGRZEWANIE DODATKOWE 1 I 2
lokalizacja
Moduł ten znajduje się w desce rozdzielczej, na prawo od modułu zespolonego w kabinie.
B
A
SE2187
Przeznaczenie przekaźników (zależnie od poziomu wyposażenia pojazdu).
Wersja z dodatkowym ogrzewaniem 1000 W (tylko płytka 1173).
Nr Ampery
Przeznaczenie
A 40A
Przekaźnik dodatkowego ogrzewania 1 (1067)
B 70A
Przekaźnik dodatkowego ogrzewania 2 (1068)
Bezpieczniki i Przekaźniki
4-10
PŁYTKA PRZEKAŹNIKÓW (1580) - OGRZEWANIE DODATKOWE 3
lokalizacja
Moduł ten znajduje się w desce rozdzielczej, na prawo od modułu zespolonego w kabinie.
B
A
SE2187
Przeznaczenie przekaźników (zależnie od poziomu wyposażenia pojazdu).
Wersja z dodatkowym ogrzewaniem 1800 W (płytka 1173 i 1580).
Nr Ampery
Przeznaczenie
A
Nie
używany
B 70A
Przekaźnik dodatkowego ogrzewania 3 (1069)
Bezpieczniki i Przekaźniki
4-11

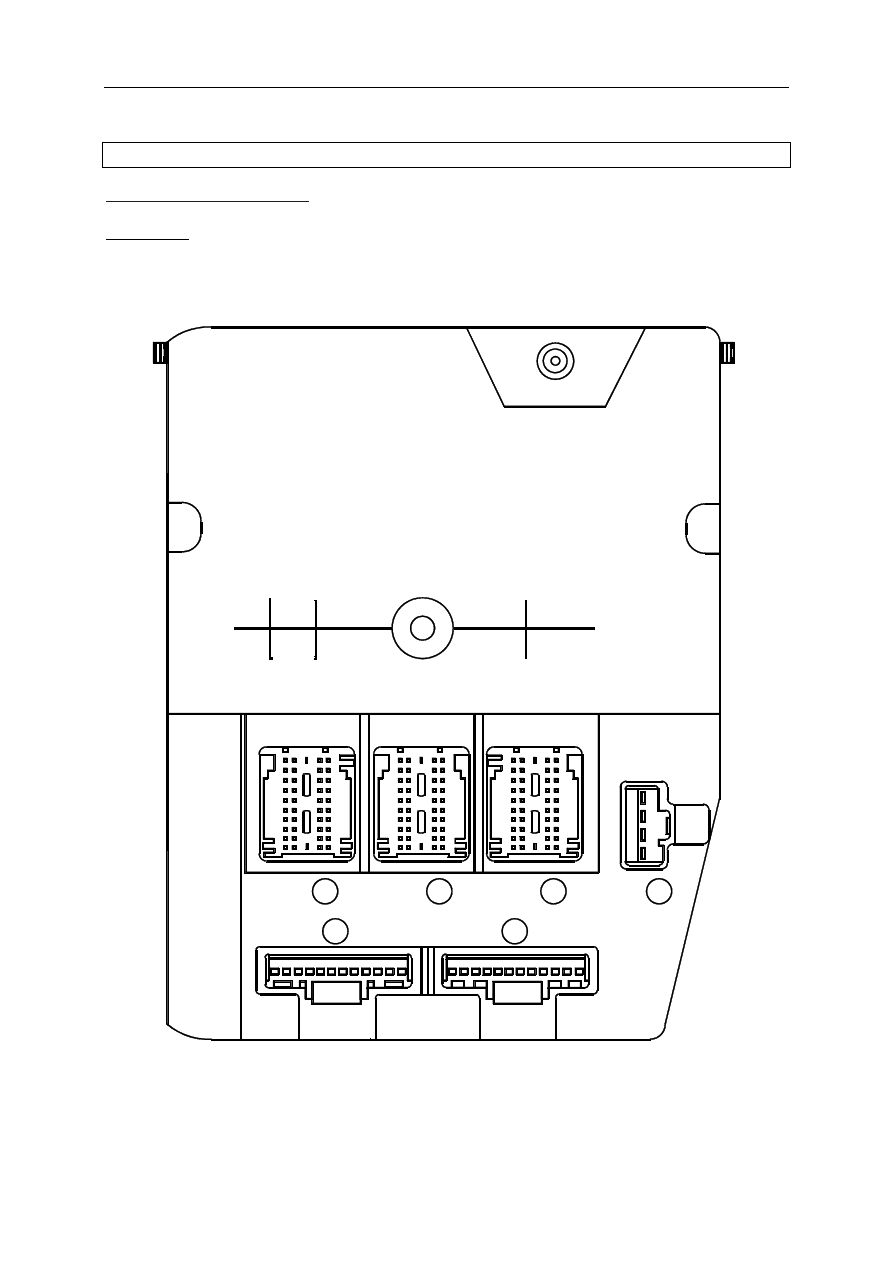

MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
lokalizacja
Moduł ten znajduje się w kabinie, w lewej, dolnej części deski rozdzielczej.
20
11
GR
11
1
PE3
PP2
31
21
30
40
20
12
PE2
NO
1
21
31
10
40
30
SE2160
PP1
GR
PE1
21
30
1
PP3
NO
1
31
10
40
12
BA
1
11
10
20
1
4
NO
Bezpieczniki i Przekaźniki
4-12
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PE1 (złącze 40-ścieżkowe) WSPORNIK MODUŁU BIAŁEGO
MODUŁ BRĄZOWY
Ścieżka Połączenie Przeznaczenie
1
26J
Sterowanie - czujnika z efektem halla systemu bezpieczeństwa
2
-- Nie
używana
3
64F
Sterowanie + kontrolki świateł awaryjnych
4
26BC
Sterowanie diodą LED rozpoznawania karty elektronicznej
5
26X
Sygnał - sprzęgła
6
20AW
Sterowanie impulsowym trybem blokowania odblokowywania zamków
drzwi
7
26N
Sygnał + włączania wyłączania silnika
8
87T
Sygnał 1 położenia przełącznika drzwi bagażnika tylnego
9
20T
Sterowanie - diody luminescencyjnej funkcji "bezpieczeństwo dzieci"
10
20G
Sterowanie otwieraniem, silnik tylnej klapy
11
20AL
Sterowanie blokowaniem od wewnątrz z tyłu pojazdu
12
16A
Sterowanie + pompy spryskiwacza przedniej szyby
13
26M
Sterowanie kontrolką działania silnika
14
20M
Dioda luminescencyjna blokowania zamków drzwi
15
87G
Sygnał 1 położenia przełącznika pasażera
16
87B
Sygnał - czujnika 1 położenia tylnego prawego
17
87H
Sygnał - czujnika 1 położenia po stronie kierowcy
18
-- Nie
używana
19
87A
Sygnał - czujnika 1 położenia tylnego lewego
20
20V Sygnał - zabezpieczenia przeciwwłamaniowego drzwi tylnych, z prawej
strony
Bezpieczniki i Przekaźniki
4-13
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PE1 (złącze 40-ścieżkowe) WSPORNIK MODUŁU BIAŁEGO
MODUŁ ZIELONY
Ścieżka Połączenie Przeznaczenie
21
-- Nie
używana
22
-- Nie
używana
23
20J
Sterowanie otwieraniem przez silnik tylnej szyby
24
20AH Sygnał stanu tylnej szyby otwieranej
25
20U Sygnał - zabezpieczenia przeciwwłamaniowego drzwi tylnych, z lewej
strony
26
-- Nie
używana
27
-- Nie
używana
28
-- Nie
używana
29
-- Nie
używana
30
-- Nie
używana
31
-- Nie
używana
32
-- Nie
używana
33
-- Nie
używana
34
-- Nie
używana
35
-- Nie
używana
36
-- Nie
używana
37
-- Nie
używana
38
-- Nie
używana
39
-- Nie
używana
40
-- Nie
używana
Bezpieczniki i Przekaźniki
4-14
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PE2 (złącze 40-ścieżkowe) WSPORNIK MODUŁU CZARNEGO
MODUŁ BRĄZOWY
Ścieżka Połączenie Przeznaczenie
1
14S
Sygnał połączenia szeregowego czujnika opadów
2
141H
Sygnał linii 5 ekranu stanów pojazdu, element sterujący pod kierownicą
3
47C
Sygnał + czujnika temperatury zewnętrznej
4
141D
Sygnał linii 3 ekranu stanów pojazdu, element sterujący pod kierownicą
5
141N
Sygnał kolumny 4 ekranu stanów pojazdu, element sterujący pod
kierownicą
6
CANH
Sygnał diagnostyczny CAN H
7
21K
Sygnał połączenia szeregowego elektrycznego podnośnika szyby,
otwieranego dachu z funkcją zapobiegania przycięciu
8
133B
Sygnał CAN H tablica wskaźników > zespolony moduł elektroniczny
9
141K
Sygnał kolumny 1 ekranu stanów pojazdu, element sterujący pod
kierownicą
10
26AZ
Sygnał CAN H blokady kolumny kierownicy wersja bez kluczyka
11
141G
Sygnał linii 4 ekranu stanów pojazdu, element sterujący pod kierownicą
12
141C
Sygnał linii 2 ekranu stanów pojazdu, element sterujący pod kierownicą
13
47D
Sygnał 0V czujnika temperatury zewnętrznej
14
141B
Sygnał linii 1 ekranu stanów pojazdu, element sterujący pod kierownicą
15
141L Sygnał kolumny 2 ekranu stanów pojazdu, element sterujący pod
kierownicą
16
CANL Sygnał diagnostyczny CAN L
17
141M Sygnał kolumny 3 ekranu stanów pojazdu, element sterujący pod
kierownicą
18
133C
Sygnał CAN L tablica wskaźników > zespolony moduł elektroniczny
19
141P Sygnał kolumny 5 ekranu stanów pojazdu, element sterujący pod
kierownicą
20
26BA
Sygnał CAN L blokady kolumny kierownicy wersja bez kluczyka
Bezpieczniki i Przekaźniki
4-15
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PE2 (złącze 40-ścieżkowe) WSPORNIK MODUŁU CZARNEGO
MODUŁ ZIELONY
Ścieżka Połączenie Przeznaczenie
21
26BH
+ Czytnika karty elektronicznej
22
38JV
Sterowanie przekaźnikiem 2 CTP (ceramiczny, z dodatnim
współczynnikiem temperatury)
23
80FD Sterowanie
przekaźnikiem syreny (alarm Meksyk)
24
15M
Sterowanie - przekaźnika ogrzewania tylnej szyby
25
26BK
- Czytnika karty elektronicznej
26
38ES
Sterowanie - kontrolki klimatyzacji
27
65A/65G Sterowanie + światła stop / Sterowanie światła stop > przekaźnik
28
24A
Sterowanie + pompy spryskiwacza tylnej szyby
29
80T
Sterowanie - kontrolki blokady elektronicznej
30
38LP
Sterowanie włączaniem wyłączaniem klimatyzacji
31
38JW Sterowanie
przekaźnikiem 3 CTP (ceramiczny, z dodatnim
współczynnikiem temperatury)
32
38LQ
Sygnał prędkości 0 zespołu wentylatora
33
38JU
Sterowanie przekaźnikiem 1 CTP (ceramiczny, z dodatnim
współczynnikiem temperatury)
34
S +
Akcesoriów
35
64Q
Sterowanie - czasowego włącznika centralki kierunkowskazów
36
5A
Sygnał + czujnika pedału hamulca
37
36C
Sygnał - przełącznika stałego zatrzymania tylnej wycieraczki
38
15A
Sterowanie kontrolką ogrzewania tylnej szyby
39
26BG
Sygnał danych modułu zespolonego w kabinie / czytnika karty
40
26BD
Sygnał synchronizacji modułu zespolonego w kabinie / czytnika karty
Bezpieczniki i Przekaźniki
4-16
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PE3 (złącze 40-ścieżkowe) WSPORNIK MODUŁU SZAREGO
MODUŁ BRĄZOWY
Ścieżka Połączenie Przeznaczenie
1
-- Nie
używana
2
-- Nie
używana
3
26P
+ Czujnik na podczerwień klamki drzwi
4
26AR
Sygnał zablokowania / przełącznik drzwi bagażnika wersja bez kluczyka
poziom 2
5
-- Nie
używana
6
26AQ
Sygnał zablokowania / przełącznik drzwi bocznych pasażera wersja bez
kluczyka
7
-- Nie
używana
8
-- Nie
używana
9
-- Nie
używana
10
-- Nie
używana
11
-- Nie
używana
12
-- Nie
używana
13
-- Nie
używana
14
-- Nie
używana
15
-- Nie
używana
16
-- Nie
używana
17
-- Nie
używana
18
-- Nie
używana
19
-- Nie
używana
20
-- Nie
używana
Bezpieczniki i Przekaźniki
4-17
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PE3 (złącze 40-ścieżkowe) WSPORNIK MODUŁU SZAREGO
MODUŁ ZIELONY
Ścieżka Połączenie Przeznaczenie
21
26T Sygnał czujnika na podczerwień klamki drzwi kierowcy
22
26S Sygnał czujnika na podczerwień klamki drzwi tylnych po stronie kierowcy
23
26Q Sygnał czujnika na podczerwień klamki drzwi bocznych po stronie
pasażera
24
26AU
Sygnał 2 anteny wewnętrznej 1 wersja bez kluczyka
25
26AT
Sygnał 1 anteny wewnętrznej 1 wersja bez kluczyka
26
26AY
Sygnał 2 anteny wewnętrznej 3 wersja bez kluczyka
27
26AB
Sygnał B anteny zewnętrznej wersja bez kluczyka, przednie drzwi
kierowcy
28
26AG
Sygnał A anteny zewnętrznej wersja bez kluczyka, drzwi tylne po stronie
kierowcy
29
26AN
Sygnał 2 anteny zewnętrznej wersja bez kluczyka, drzwi bagażnika
30
26AP Sygnał blokowania / przełącznika drzwi bocznych po stronie kierowcy, w
pojeździe bez kluczyka
31
26AD
Sygnał 2 anteny zewnętrznej wersja bez kluczyka, drzwi przednie prawe
32
26AL
Sygnał B anteny wersja bez kluczyka, drzwi tylne pasażera
33
26AK
Sygnał A anteny zewnętrznej wersja bez kluczyka, drzwi tylne pasażera
34
26AC
Sygnał A anteny zewnętrznej wersja bez kluczyka, przednie drzwi
pasażera
35
26AW
Sygnał 2 anteny wewnętrznej 2 wersja bez kluczyka
36
26AV
Sygnał 1 anteny wewnętrznej 2 wersja bez kluczyka
37
26AX
Sygnał 1 anteny wewnętrznej 3 wersja bez kluczyka
38
26AH
Sygnał B anteny zewnętrznej wersja bez kluczyka, drzwi tylne po stronie
kierowcy
39
26AA
Sygnał A anteny zewnętrznej wersja bez kluczyka, przednie drzwi po
stronie kierowcy
40
26AM
Sygnał A anteny zewnętrznej wersja bez kluczyka drzwi bagażnika
Bezpieczniki i Przekaźniki
4-18
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PP1 (złącze 4-ścieżkowe) CZARNE
Ścieżka Połączenie Przeznaczenie
1
MAM
Masa elektryczna poprzeczki deski rozdzielczej strona lewa
2
64U
Sterowanie kierunkowskazem prawym
3
BP77
+ Akumulatora zabezpieczony > Moduł zespolony w kabinie
4
BPS1
+ Akumulatora zabezpieczony system bezpieczeństwa
PP2 (złącze 12-ścieżkowe) CZARNE
Ścieżka Połączenie Przeznaczenie
1
26I
+ Blokady kolumny
2
APCB
+ Po zapłonie zabezpieczony / Bezpiecznik blokady kolumny kierownicy
styk zamknięty normalnie
3
36A
Sterowanie + tylnej wycieraczki
4
BP25
+ Akumulatora zabezpieczony wycieraczka tylnej szyby
5
20BH
Sterowanie silnikami blokowania drzwi kierowcy / Klapka wlewu paliwa
6
20BC
Sterowanie silnikami otwierania drzwi kierowcy / Klapka wlewu paliwa
7
20BK
Sterowanie silnikami blokowania drzwi pasażerów / drzwi tylnych
8
20BD
Sterowanie silnikami otwierania drzwi pasażerów przednich / tylnych
9
BP3
+ Akumulatora zabezpieczony centralny zamek
10
20X
Sterowanie silnikiem zabezpieczenia przeciwwłamaniowego z przodu
11
20W
Sterowanie silnikiem zabezpieczenia przeciwwłamaniowego z tyłu
12
64V
Sterowanie kierunkowskazem lewym
12
64V
Sterowanie kierunkowskazem lewym
Bezpieczniki i Przekaźniki
4-19
MODUŁ ZESPOLONY W KABINIE (645) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu)
PP3 (złącze 12-ścieżkowe) SZARE
Ścieżka Połączenie Przeznaczenie
1
13E
Sterowanie - lampki sufitowe > Włącznik czasowy
2
NAM
Masa elektroniczna poprzeczki górnej lewej
3
BPT
+ Akumulatora zabezpieczony włącznik czasowy
4
64C
Sterowanie kierunkowskazów lewych
5
64D
Sterowanie kierunkowskazów prawych
6
9P
Sterowanie + tylnych świateł przeciwmgielnych zabezpieczone
7
20S
Zezwolenie na zasilanie funkcji otwierania, silnik tylnej klapy
8
20AG
Zezwolenie na zasilanie funkcji otwierania, silnik tylnej szyby
9
BPT2
+ Akumulatora zabezpieczony czasowo, oświetlenie
10
13AC
Sterowanie + czasowego włącznika oświetlenia wnęki na nogi
11
-- Nie
używana
12
-- Nie
używana
Bezpieczniki i Przekaźniki
4-20

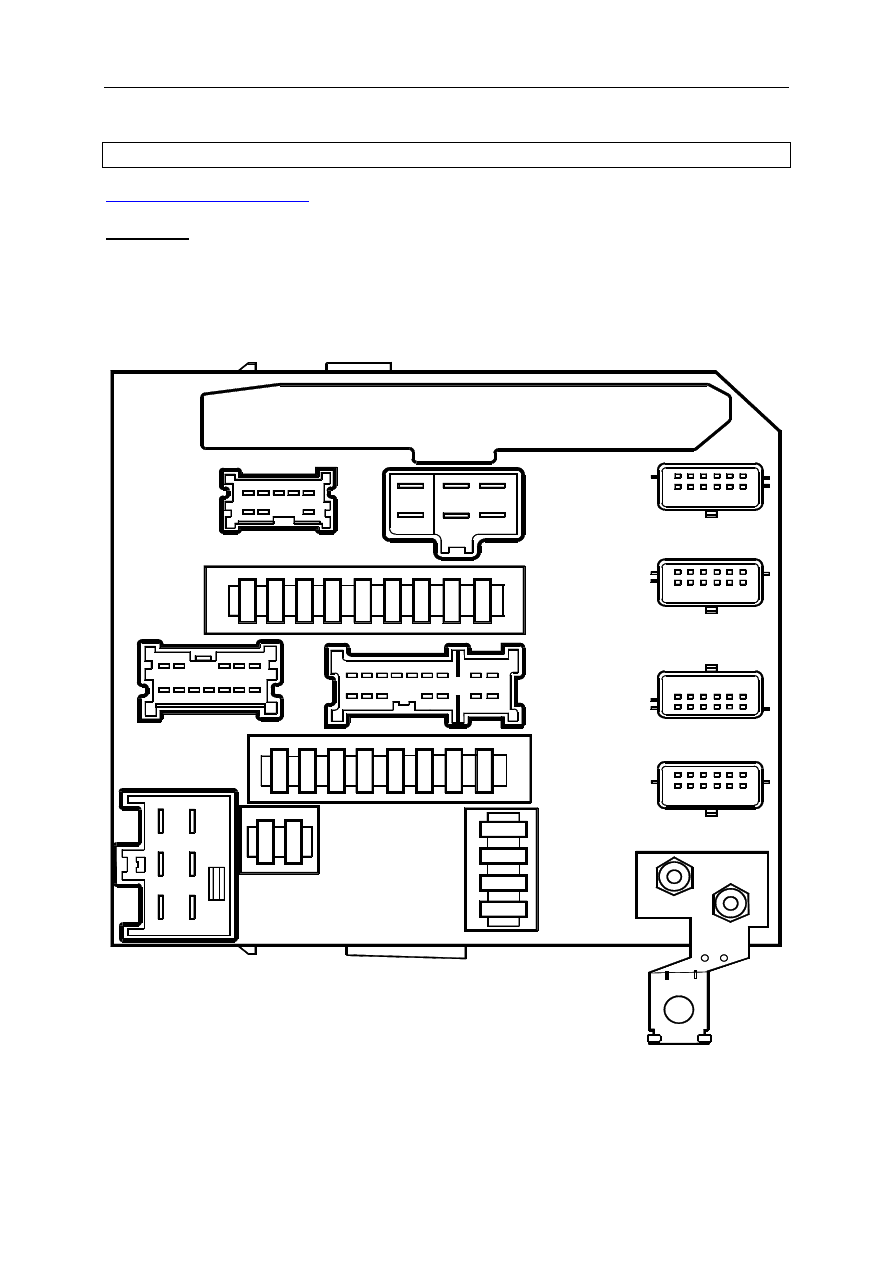

MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
lokalizacja
Moduł ten znajduje się w skrzynce połączeń silnika (komora silnika).
1
18
M
M
1
3
4
6
10
11
12
19
13
14
15
1
6
1
12
C
N
5
4
1
A
N
8
M
N
3
8
2
4
3
4
1
CM
5
7
6
12
23
22
21
20
7
16
17
SE2359
MT1
7
1
7
12
6
16
6
3
8
9
1
6
CT2
MT2
7
1
7
CT1
6
1
12
6
12
Bezpieczniki i Przekaźniki
4-21
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
Przeznaczenie bezpieczników (zależnie od poziomu wyposażenia pojazdu).
Nr Ampery
Połączeni
e
Przeznaczenie
1
7,5A LPD
Bezpiecznik prawych świateł pozycyjnych (172-226) -
sterowanie włączaniem i wyłączaniem ogranicznika
regulatora prędkości (1081) - przycisk włączania i
wyłączania kontroli toru jazdy (1106) - wyświetlacz
położenia dźwigni biegów (1129) - sterowanie
ogrzewaniem lewego fotela (1514) - sterowanie
ogrzewaniem prawego fotela (1513) - przełącznik
sztywnego otwieranego dachu (1482) - centralne
sterowanie podnośnikami szyb (854) - przełącznik
wyboru zasilania gazem LPG lub benzyną (1003)
2
7,5A LPG
Bezpiecznik lewych świateł pozycyjnych (173-227) -
zapalniczka (101) - przełącznik blokowania drzwi i
świateł awaryjnych (1391) - przełącznik regulacji
natężenia światła reflektora(1390) - panel sterowania
klimatyzacją (319) - radioodtwarzacz (261) - wyświetlacz
wielofunkcyjny (653) - centralny moduł połączeń (1125) -
zmieniarka płyt kompaktowych (1272) - sterowanie
podwójnym podnośnikiem szyb przednich po stronie
kierowcy (1512) - sterowanie elektrycznym lusterkiem
wstecznym (134) - sterowanie elektrycznym
blokowaniem podnośnika tylnej szyby (135) - sterowanie
podwójnym podnośnikiem szyb tylnych po stronie
kierowcy (1511) - sterowanie elektrycznym podnośnikiem
szyby po stronie pasażera (133) - sterowanie
elektrycznym podnośnikiem szyby tylnej prawej (130) -
sterowanie elektrycznym podnośnikiem szyby tylnej lewej
(131)
Bezpieczniki i Przekaźniki
4-22
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
Przeznaczenie bezpieczników (zależnie od poziomu wyposażenia )
Nr Ampery
Połączeni
e
Przeznaczenie
3
10A CPD
Bezpiecznik prawych świateł mijania (226) - czujnik
wysokości tyłu (1372) - czujnik wysokości przodu (1373)
- przełącznik regulacji natężenia światła reflektora (1390)
- silnik korektora reflektora prawego (538)
4
10A CPG
Bezpiecznik lewych świateł mijania (227) - silnik
korektora reflektora lewego (537)
5
20A 8E-
8F
Bezpiecznik świateł przeciwmgielnych przednich;
prawego i lewego (176-177)
6
10A RPG
Bezpiecznik świateł drogowych po lewej stronie (227)
7
10A RPD
Bezpiecznik świateł drogowych prawych (226)
8
25A BP14
Bezpiecznik modułu elektronicznego ABS (118) lub
Kontroli toru jazdy (1094)
9
25A 14L/14K
Bezpiecznik silnika wycieraczki szyby przedniej (212)
10
5A AP44
Bezpiecznik + po zapłonie poduszki powietrznej i układu
kierowniczego ze wspomaganiem elektrycznym (756-
1232)
11
15A APCB
Bezpiecznik blokady elektrycznej kolumny kierownicy
(1088)
12
20A BP42
Bezpiecznik + akumulatora automatyczna skrzynia
biegów (119) lub + akumulatora przekaźnik
elektrozaworu gazu (299)
13
-- --
Nie
używany
14
15A 3FB4
Bezpiecznik + Układu wtrysku > Przekaźnik
zabezpieczenia
Bezpieczniki i Przekaźniki
4-23
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - BEZPIECZNIKI
Przeznaczenie bezpieczników (zależnie od poziomu wyposażenia )
Nr Ampery Połączenie Przeznaczenie
15
5A AP4
Bezpiecznik + po zapłonie automatycznej skrzyni
biegów (119)
16
10A AP31
Bezpiecznik + po zapłonie komputera wtrysku LPG
(997)
17
7.5A AP43
Bezpiecznik + po zapłonie kabiny: wyświetlacz
położenia dźwigni biegów (1129) - sterowanie
programami trybu jazdy (129) - sterowanie włączaniem
i wyłączaniem ogranicznika-regulatora prędkości (1081)
- sterowanie instruktora nauki jazdy (469) - skrzynka
bezpieczników i przekaźników w kabinie (260) -
przekaźnik dodatkowego ogrzewania 1 (1067) -
przekaźnik dodatkowego ogrzewania 2 (1068) -
gniazdo diagnostyczne (225) - mikrofon zestawu
głośnomówiącego radiotelefon (789)
18
5A AP15
Bezpiecznik + po zapłonie komputera wtrysku (120) -
blokady elektrycznej kolumny kierownicy (1088)
19
10A AP11
Bezpiecznik świateł cofania (172)
20
20A BP27
Bezpiecznik przekaźnika podgrzewacza filtra oleju
napędowego (450)
21
15A 39A
39C
Bezpiecznik pompy spryskiwaczy reflektorów (219)
22
10A 38R
Bezpiecznik sprzęgła klimatyzacji (171)
23
30A 15LP
Bezpiecznik ogrzewania tylnej szyby (200)
Bezpieczniki i Przekaźniki
4-24
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA
lokalizacja
Moduł ten znajduje się w skrzynce połączeń silnika (komora silnika).
1
18
M
M
1
3
4
6
10
11
12
19
13
14
15
1
6
1
12
C
N
5
4
1
A
N
8
M
N
3
8
2
4
3
4
1
CM
5
7
6
12
23
22
21
20
7
16
17
SE2359
MT1
7
1
7
12
6
16
6
3
8
9
1
6
CT2
MT2
7
1
7
CT1
6
1
12
6
12
Bezpieczniki i Przekaźniki
4-25
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu )
CM (złącze 6-ścieżkowe) CZARNE
Ścieżka Połączenie Przeznaczenie
1
AP43
+ Po zapłonie zabezpieczony bezpiecznikiem
2
-- Nie
używana
3
MAS
Masa elektroniczna przedniej podłużnicy z lewej strony
4
15LP
Sterowanie + ogrzewania tylnej szyby zabezpieczony
5
BP14
+ Akumulatora zabezpieczony ABS
6
NAM
Masa elektroniczna lewej górnej poprzeczki deski rozdzielczej
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu )
CN (złącze 12-ścieżkowe) BRĄZOWE
Ścieżka Połączenie Przeznaczenie
1
3N
+ Pompy paliwa
2
H66P
Sterowanie + tylnych świateł cofania
3
CPD
+ Światła mijania prawego zabezpieczony
4
14L
Sterowanie + czasowego włączania szybkiego biegu wycieraczek
przednich
5
LPD
+ Światła pozycyjnego prawego zabezpieczony
6
3FB +
Układu wtrysku przez przekaźnik zabezpieczenia
7
39C
Sterowanie silnikiem pompy spryskiwaczy reflektorów
8
AP44
+ Po zapłonie zabezpieczony bezpiecznikiem centralnego modułu układu
kierowniczego ze wspomaganiem elektrycznym
9
14K
Sterowanie + czasowego włączania wolnego biegu wycieraczek przednich
10
APCB
+ Po zapłonie zabezpieczony / Bezpiecznik blokady kolumny kierownicy
styk zamknięty normalnie
11
39A
Sterowanie + pompy spryskiwaczy reflektorów
12
LPG
+ Światła pozycyjnego lewego zabezpieczony
Bezpieczniki i Przekaźniki
4-26
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu )
CT1 (złącze 12-ścieżkowe) SZARE
Ścieżka Połączenie Przeznaczenie
1
CANL Sygnał diagnostyczny CAN L
2
4DN Sygnał CAN niski układ ABS
3
4DM
Sygnał CAN wysoki układ ABS
4
AP15
+ Po zapłonie zabezpieczony / Bezpiecznik funkcji silnika
5
32B
Sygnał 1 czujnika poziomu oleju
6
32A Sygnał 2 czujnika poziomu oleju
7
3SN
Sygnał CAN L silnik 2
8
CANH Sygnał diagnostyczny CAN H
9
3SM
Sygnał CAN H silnik 2
10
14M
Sterowanie zatrzymaniem stałym przedniej wycieraczki / Moduł zespolony
11
3WT
Sygnał czujnika wykrywania wody w oleju napędowym
12
SP2
+ Akcesoriów zabezpieczony radioodtwarzacz (wejście)
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu )
AN (złącze 8-ścieżkowe) BRĄZOWE
Ścieżka Połączenie Przeznaczenie
1
LPD
+ Światła pozycyjnego prawego zabezpieczony
2
8E
+ Przedniego lewego światła przeciwmgielnego > Opornik
3
8F
+ Przedniego prawego światła przeciwmgielnego > Opornik
4
CPG
+ Lewego światła mijania zabezpieczony
5
LPG
+ Światła pozycyjnego lewego zabezpieczony
6
CPD
+ Prawego światła mijania zabezpieczony
7
RPG
+ Światła drogowego lewego zabezpieczony
8
RPD
+ Światła drogowego prawego zabezpieczony
Bezpieczniki i Przekaźniki
4-27
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu )
MT1 (złącze 12-ścieżkowe) CZARNE
Ścieżka Połączenie Przeznaczenie
1
2N
Sygnał bitowy synchroniczny alternatora
2
-- Nie
używana
3
-- Nie
używana
4
-- Nie
używana
5
3AC
Sterowanie - cewki przekaźnika pompy benzyny
6
3WT
Sygnał czujnika wykrywania wody w oleju napędowym
7
28A
Sterowanie - kontrolki ciśnienia oleju
8
2JD
+ Wzbudzenia alternatora
9
49Q
Sterowanie - przekaźnika zespołu wentylatora układu chłodzenia
10
SP2
+ Akcesoriów zabezpieczony > Radioodtwarzacz (wyjście do sterowania
przekaźnikiem podgrzewacza oleju napędowego)
11
32A
Sygnał 2 czujnika poziomu oleju - olej
12
32B
Sygnał 1 czujnika poziomu oleju - olej
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu )
MM (złącze 6-ścieżkowe) SZARE
Ścieżka Połączenie Przeznaczenie
1
49R
Zasilanie szybkiego biegu zespołu wentylatora
2
49L
Sterowanie + opornika wolnego biegu wentylatora układu chłodzenia
3
D +
Rozruchu
4
BP31
+ Akumulatora zabezpieczony bezpiecznikiem wtryskiwaczy > Pompa
benzyny
5
-- Nie
używana
6
BP73
+ Akumulatora zabezpieczony bezpiecznikiem zespołu wentylatora
Bezpieczniki i Przekaźniki
4-28
MODUŁ ZABEZPIECZEŃ I POŁĄCZEŃ (1337) - ZŁĄCZA
Przeznaczenie (zależnie od poziomu wyposażenia pojazdu )
MN (złącze 16-ścieżkowe) BIAŁE
Ścieżka Połączenie Przeznaczenie
1
3FB1 +
Układu wtrysku > Przekaźnik zabezpieczenia
2
3FB2 +
Układu wtrysku > Przekaźnik zabezpieczenia
3
3FB3 +
Układu wtrysku > Przekaźnik zabezpieczenia (przepływomierz
powietrza: 799)
4
AP31
+ Po zapłonie zabezpieczony bezpiecznikiem modułu elektronicznego LPG
5
3AA
Sterowanie - cewki przekaźnika zezwolenia na wtrysk
6
BP27
+ Akumulatora zabezpieczony > Bezpiecznik funkcji silnika
7
-- Nie
używana
8
BP42
+ Akumulatora zabezpieczony bezpiecznikiem modułu elektronicznego
automatycznej skrzyni biegów
9
3BS
Sterowanie cewką zapłonową
10
38R
Sterowanie + sprzęgła klimatyzacji
11
H66P
Sterowanie + światła cofania
12
26Z Sygnał + neutralnego punktu automatycznej skrzyni biegów
13
AP4
+ Po zapłonie zabezpieczony bezpiecznikiem automatycznej skrzyni
biegów
14
AP11
+ Po zapłonie zabezpieczony bezpiecznikiem świateł cofania
15
BP31
+ Akumulatora zabezpieczony bezpiecznikiem wtryskiwaczy > pompa
benzyny
16
-- Nie
używana
Bezpieczniki i Przekaźniki
4-29
ZESTAW BEZPIECZNIKÓW ZASILANIA GŁÓWNEGO (777)
lokalizacja
Moduł ten znajduje się w skrzynce połączeń silnika, poniżej modułu zabezpieczeń i połączeń (1337).
2
9
7
8
4
6
5
3
SE2256
1
Przeznaczenie bezpieczników (zależnie od poziomu wyposażenia pojazdu )
Nr Ampery Połączenie Przeznaczenie
F1 30A/40A
60A
BP73
Bezpiecznik zespołu wentylatora w układzie chłodzenia(100
watów:30 amperów) (340/460 watów: 40 amperów) (550 watów: 60
amperów)
F2
70A BP35
Bezpiecznik modułu grzania świec żarowych (257) - moduł
sterowania grzałkami nurkowymi (1550)
F3
70A BP27
Bezpiecznik modułu sterowania grzałkami nurkowymi (1550)
F4
70A BP12
Bezpiecznik skrzynki bezpieczników i przekaźników w kabinie (260)
F5
50A BP8
Bezpiecznik modułu elektronicznego systemu ABS (118 - 1094)
F6 70A/80A BP81 Bezpiecznik układu kierowniczego ze wspomaganiem elektrycznym
(1232)
(Typ TWR: 70 amperów) (Typ NSK: 80 amperów)
F7 40A/60A BP9 Bezpiecznik przekaźnika dodatkowego ogrzewania 1 (1067) w wersji
1000 watów (40 amperów)
Bezpiecznik przekaźnika dodatkowego ogrzewania 2 (1068) w wersji
1800 watów (60 amperów)
F8
70A BP11
Bezpiecznik skrzynki bezpieczników i przekaźników w kabinie (260) -
skrzynka bezpieczników i przekaźników w kabinie 2 (1531) -
przekaźnik ogrzewania dodatkowego 1 (1067) w wersji 1800 watów
F9
70A BP91
Bezpiecznik przekaźnika ogrzewania dodatkowego 2 (1068) w wersji
1000 watów
Bezpiecznik przekaźnika ogrzewania dodatkowego 3 (1069) w wersji
1800 watów
Bezpieczniki i Przekaźniki
4-30

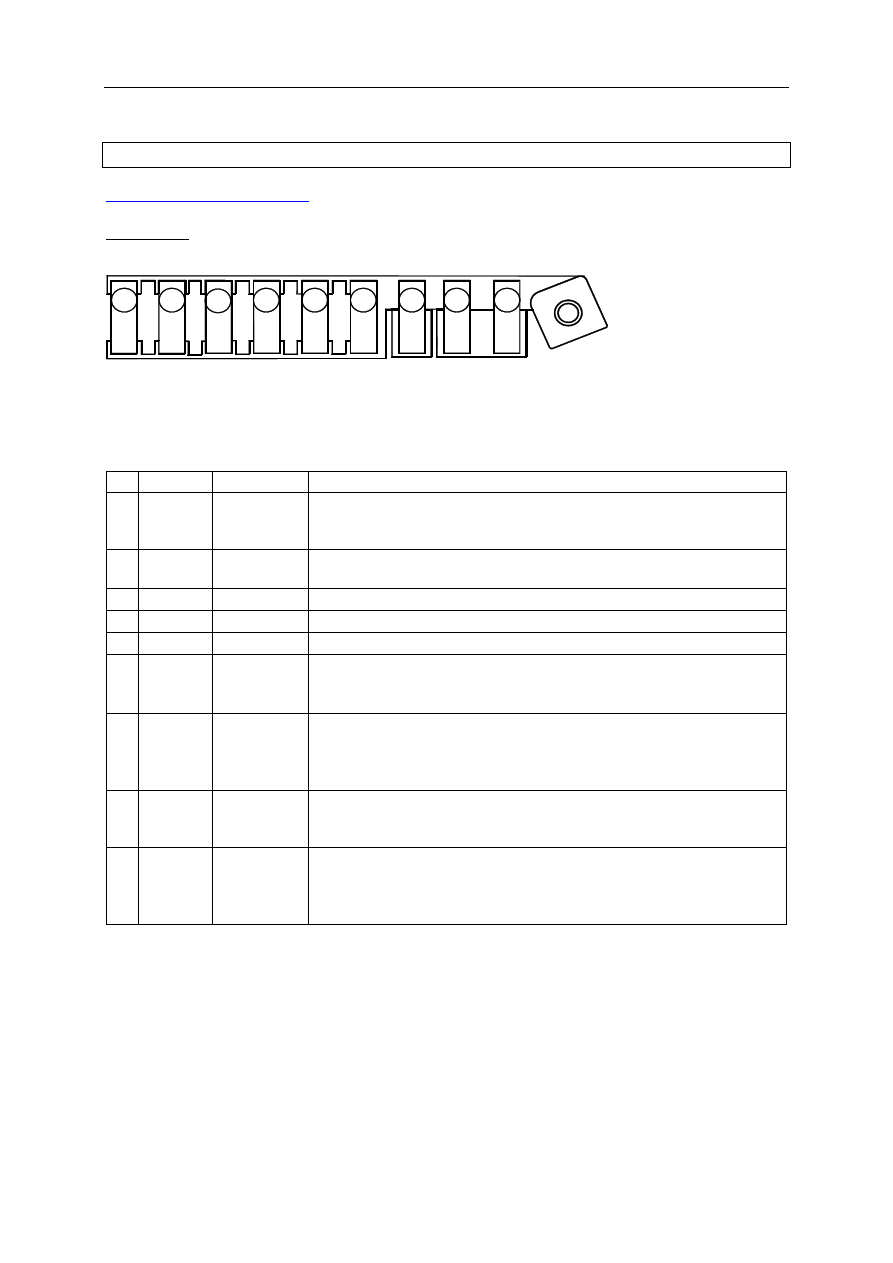

PLUS MODUŁU AKUMULATORA ZABEZPIECZONY (1033)
lokalizacja
Moduł ten znajduje się przy dodatnim biegunie akumulatora.
F3
SE2162
F2
F1
Przeznaczenie bezpieczników (zależnie od poziomu wyposażenia pojazdu )
Nr Ampery Połączenie Przeznaczenie
F1
30A BPS1
Bezpiecznik + akumulatora zabezpieczony skrzynka
bezpieczników i przekaźników w kabinie (260) - Moduł
zespolony w kabinie (645).
F2
350A
lub
400A
BPDA
Bezpiecznik + akumulatora zabezpieczony rozruch
(163) - alternator (103) - zestaw bezpieczników
zasilania głównego (777) - moduł zabezpieczeń i
połączeń (1337).
Wielkość:
- 350 amperów dla wersji z silnikiem
benzynowym.
- 400 amperów dla wersji z silnikiem diesel.
F3
30A BP31
Bezpiecznik + akumulatora zabezpieczony funkcje
silnika sterowane przez moduł zabezpieczeń i połączeń
(1337) - przekaźnik dużej prędkości zespołu
wentylatora układu chłodzenia (234)
Bezpieczniki i Przekaźniki
4-31

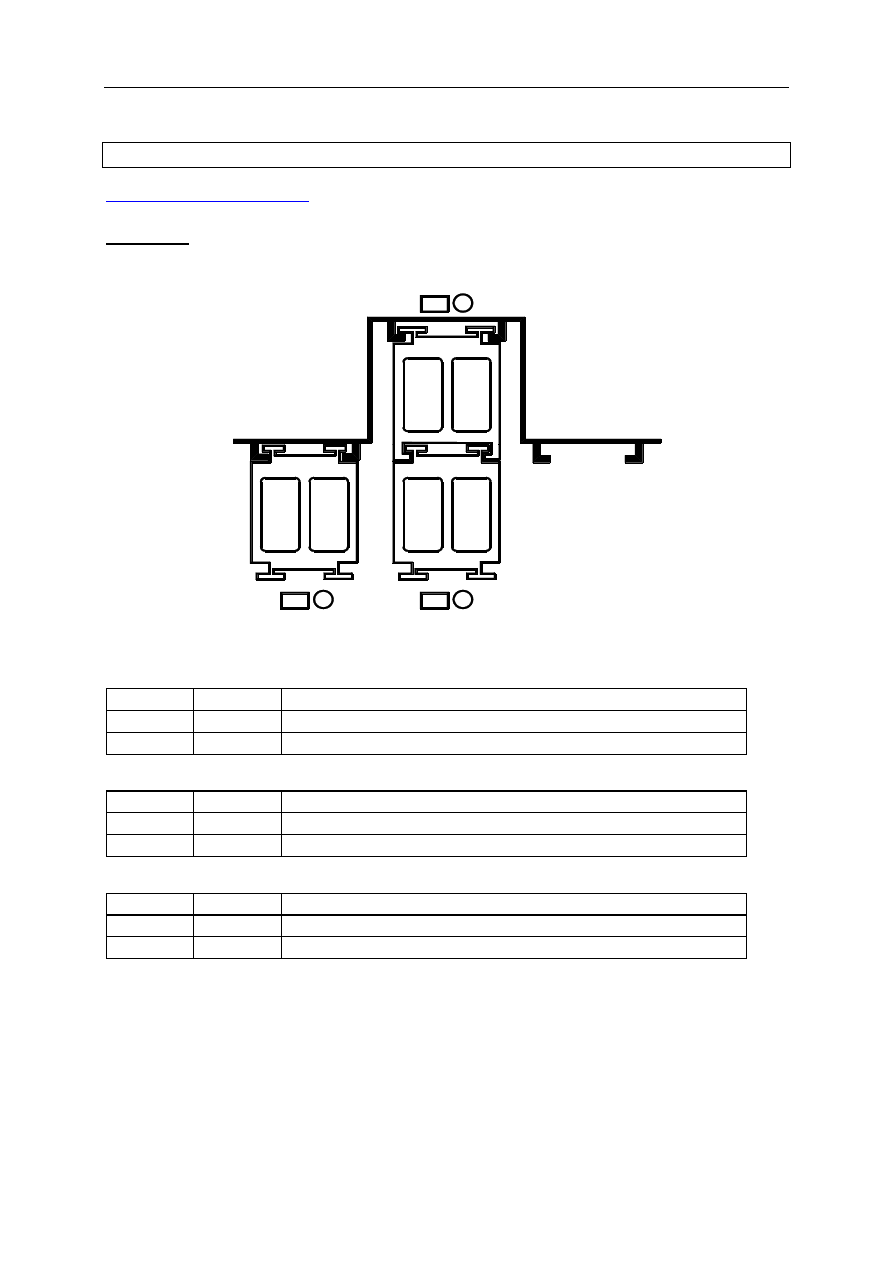

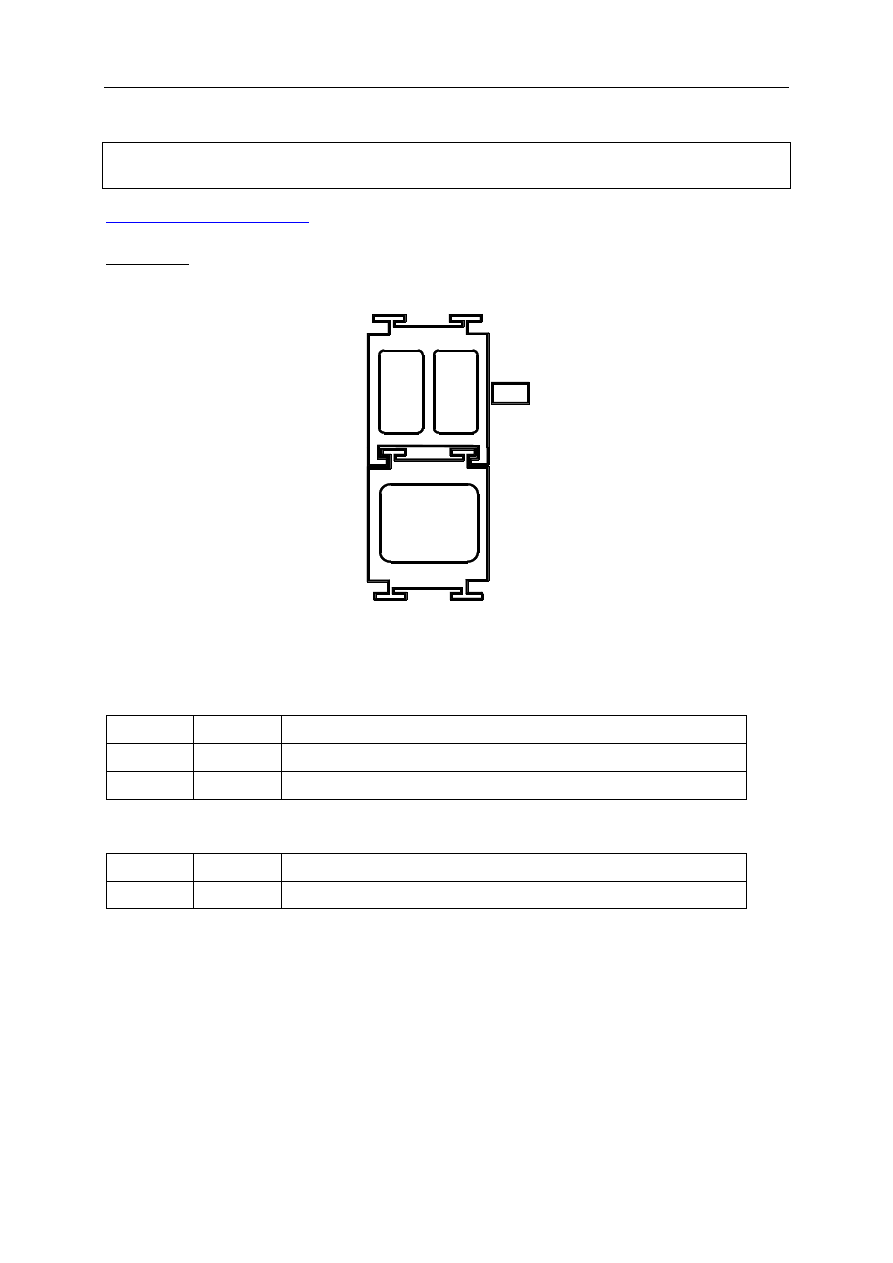

PŁYTKA PRZEKAŹNIKÓW (784)
lokalizacja
Moduł ten znajduje się w skrzynce połączeń silnika, poniżej modułu zabezpieczeń i połączeń (1337).
A
SE2186
B
Wersja z syreną alarmową (alarm zabezpieczenia drzwi i klap w wersji przeznaczonej do Meksyku)
Nr Ampery
Przeznaczenie
A 20A
Przekaźnik sygnału dźwiękowego (229)
B --
nie używany
Bezpieczniki i Przekaźniki
4-32
PŁYTKA PRZEKAŹNIKÓW (299 - 234) - SILNIKI F9Q803 - F9Q804 - F9Q812 –
M9R
lokalizacja
Te moduły znajdują się w skrzynce połączeń silnika, poniżej modułu zabezpieczeń i połączeń (1337).
SE2310
299
234
B
A
Przeznaczenie przekaźników (zależnie od poziomu wyposażenia pojazdu).
Płytka 299
Nr Ampery
Przeznaczenie
A 20A
Przekaźnik podgrzewacza oleju napędowego (450)
B 20A
Przekaźnik elektrycznej pompy układu chłodzenia (573)
Przekaźnik pojedynczy
Nr Ampery
Przeznaczenie
234 60A
Przekaźnik zespołu wentylatora układu chłodzenia
Bezpieczniki i Przekaźniki
4-33
PŁYTKA PRZEKAŹNIKÓW W WERSJI LPG (299) - SILNIK K4M788
lokalizacja
Te moduły znajdują się w skrzynce połączeń silnika, poniżej modułu zabezpieczeń i połączeń (1337).
B
299 2
B
A
299 3
SE2302
B
A
A
299 1
Przeznaczenie przekaźników (zależnie od poziomu wyposażenia pojazdu)
Płytka 299 - 1
Nr Ampery
Przeznaczenie
A 20A
Przekaźnik pompy paliwowej (236)
B 20A
Przekaźnik wyłączania pompy benzyny w trybie LPG(1196)
Płytka 299 - 2
Nr Ampery
Przeznaczenie
A 20A
Przekaźnik elektrozaworu LPG (1259)
B 20A
Przekaźnik zbiornika gazu LPG (1457)
Płytka 299 - 3
Nr Ampery
Przeznaczenie
A 20A
Przekaźnik elektrozaworu rozprężnego gazu (1682)
B --
Nie
używany
Wyszukiwarka
Podobne podstrony:
więcej podobnych podstron
