Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

1

ZNPW „REMAG” Katowice

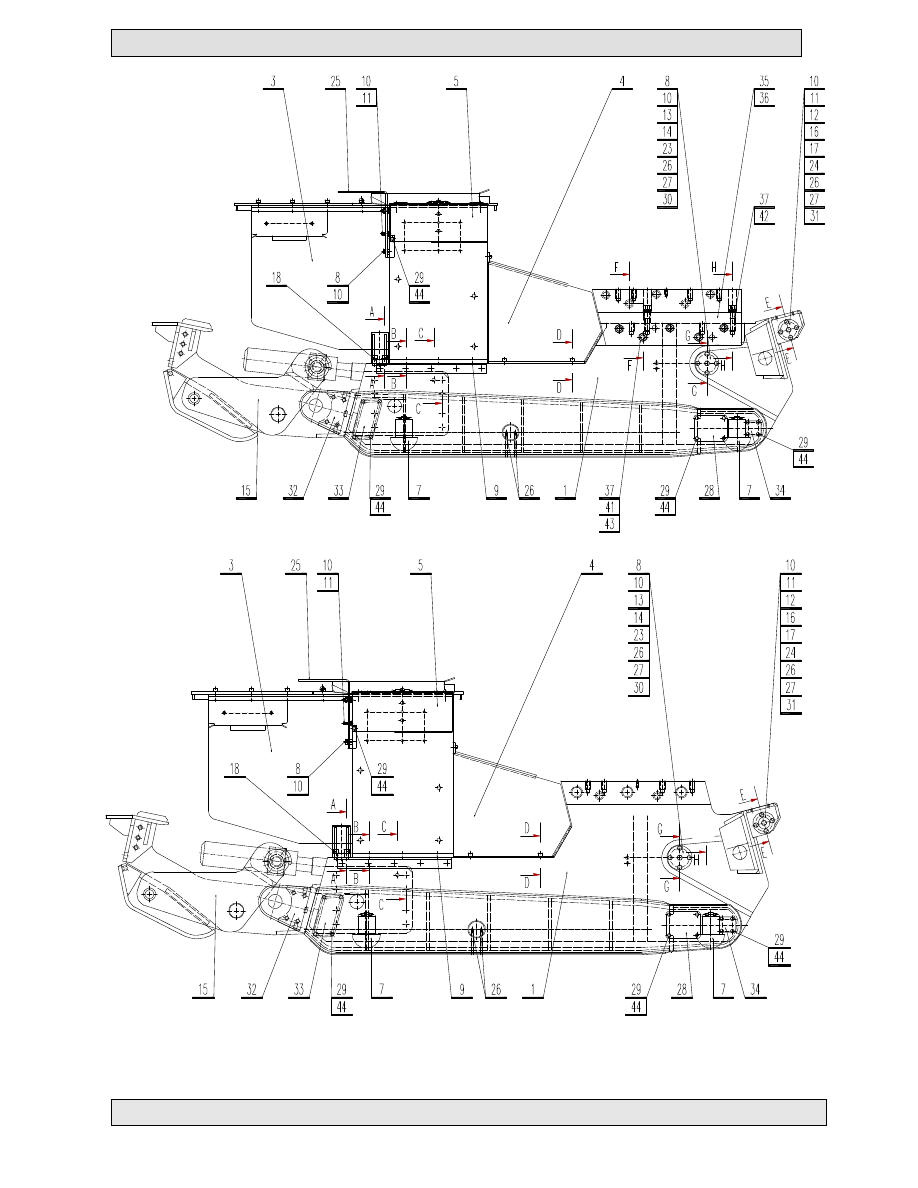

Rama „wysoka” z nakładkami – kombajn na szerokich gąsienicach (rama „niska” bez nakładek)

Rama „wysoka”- kombajn na szerokich gąsienicach

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

2

ZNPW „REMAG” Katowice

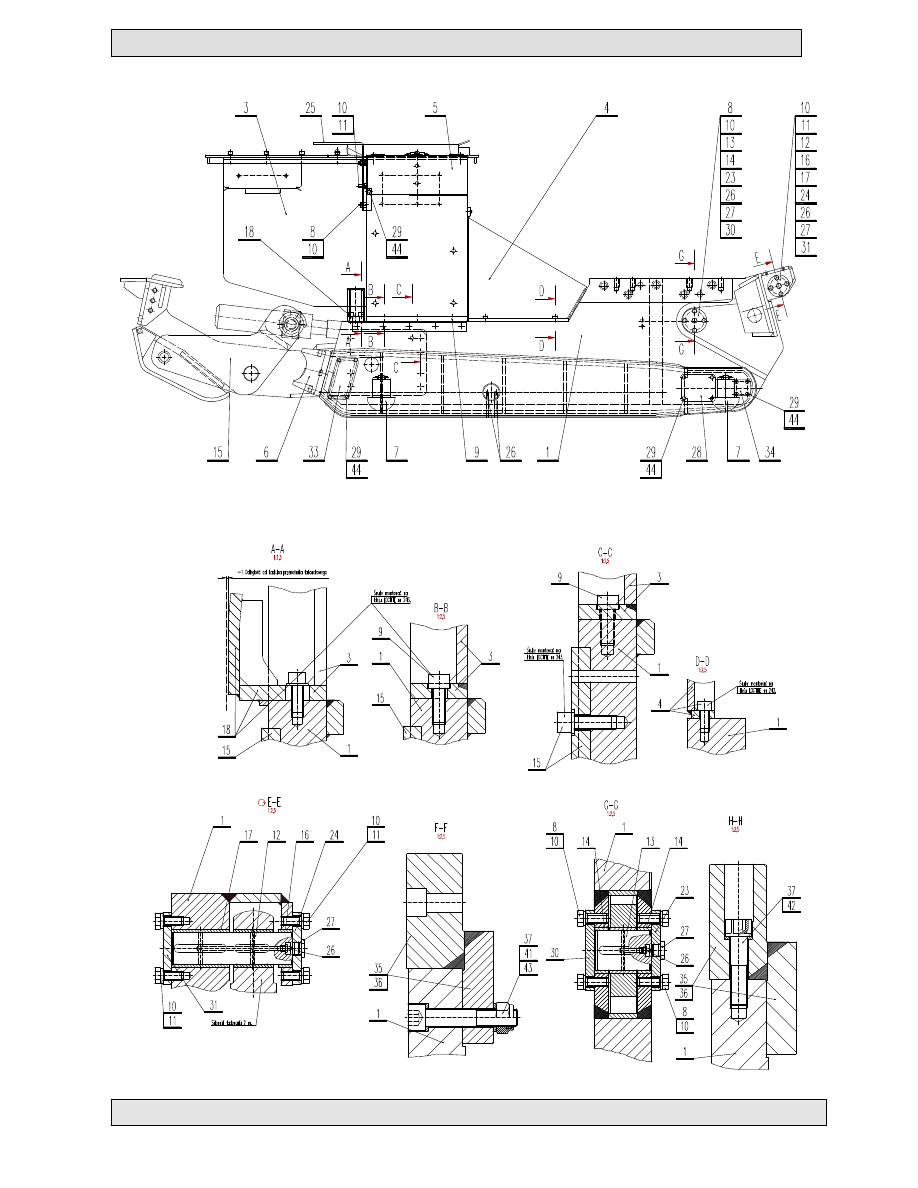

Rama „niska”- kombajn na wąskich gąsienicach

Rys. 6. Rama [ZN-626/H/5]

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

3

ZNPW „REMAG” Katowice

Rama – rys. ZN-626/H/5

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Rama boczna P(L)

(rama „wysoka” z nakładkami poz. 35 i

36) lub „niska” bez poz.35 i 36 –
kombajn na szerokich gąsienicach)

ZN-626/H-1A/9

2

2282,00

1*

Rama boczna wysoka P(L)

(rama

bez nakładek poz.35 i 36 – kombajn na
szerokich gąsienicach)

ZN-626/H-1D/5

2

2412,00

1*

Rama boczna P(L)

(rama „niska” – kombajn na „wąskich”
gąsienicach)

ZN-626/H-1C/5

2

2050,00

3

Most ramownicowy

ZN-626/H-3A/2

1

706,045

4*

Pokrywa

(skręcana dla ramy bez poz.

35 i 36)

ZN-626/H-4F/1

1

80,20

4*

Pokrywa

(skręcana dla ramy z poz. 35 i

36)

ZN-626/H-4G/1

1

80,400

5

Skrzynka do narzędzi

W11.013-06.05/1

1

32,000

6*

Segment pokrywa

(kombajn na wąskich gąsienicach)

ZN-626/H-6/2

2

28,40

6*

Segment pokrywa

(kombajn na szerokich gąsienicach)

ZN-626/H-6A/1

2

46,00

7

Zaczep

W11.013-06.07

4

3,800

8

Śruba M16x40-5.8

PN-EN 4017

19

0,088

9

Śruba M24x60-8.8

PN EN ISO 4762

6

0,327

10

Podkładka sprężysta Z 16,3

PN-77/M-82008

39

0,007

11

Śruba M16x35-5.8-B

PN-EN 4017

20

0,081

12*

Sworzeń

ZN-626/H-12

2

4,170

12*

Sworzeń

ZN-626/H-12A

2

4,170

13

Sworzeń

W11.013-06.013/1

2

3,050

14

Tuleja

W11.013-06.014/1

4

0,200

15

Wspornik

ZN-626/H-15

1

677,000

16

Tuleja

ZN-626/H-16

2

0,180

17

Tuleja

ZN-626/H-17/1

2

0,750

18

Prowadnica

(przenośnika łańcuchowego)

W11.016-06.18/1

2

7,500

23

Nakładka

f110/M22x1,5

ZN-626/H-23

2

1,710

24

Nakładka

f95/M22x1,5

ZN-626/E-6/1

2

1,340

25

Płyta podstawy

ZN-626/H-25

1

30,000

25*

Płyta podstawy

( z MK4)

ZN-626/H-25A/1

1

30,000

26

Smarowniczka M10x1 H

PN-76/M-86002

8

0,007

27

Śruba zamykająca M22x1,5

W11.013-05.04.007/1

4

0,010

28

Pokrywa

W11.013-06.028

2

0,130

29

Śruba M12x20-8.8-B

PN-EN 4017

25

0,030

30

Nakładka

f110

ZN-626/H-30

2

1,760

31

Nakładka

f95

ZN-626/E-9

2

1,390

32

Segment pokrywa 2

ZN-626/H-32/1

2

33,3

33

Pokrywa

ZN-626/H-33/2

2

1,50

34

Pokrywa

ZN-626/H-34

2

0,36

35

Nakładka prawa

ZN-626/H-35/5

1

182,0

35*

Nakładka prawa

(ze wzmocnieniem

połączenia)

ZN-626/H-35A

1

209,0

36

Nakładka lewa

ZN-626/H-35/5

1

182,0

36*

Nakładka lewa

(ze wzmocnieniem

połączenia

ZN-626/H-35A

1

209,0

37

Podkładka 47,5/31x5

W11.013-02.036

14

0,05

41

Śruba M30x160-10.9

PN EN ISO 4762

10

1,13

42

Śruba M30x120-10.9

PN EN ISO 4762

4

0,91

43

Nakrętka z wkładką M30-8

ZN-77.Polmag 1727-06

10

0,21

44

Podkładka sprężysta Z 12,2

PN-77/M-82008

25

0,003

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

4

ZNPW „REMAG” Katowice

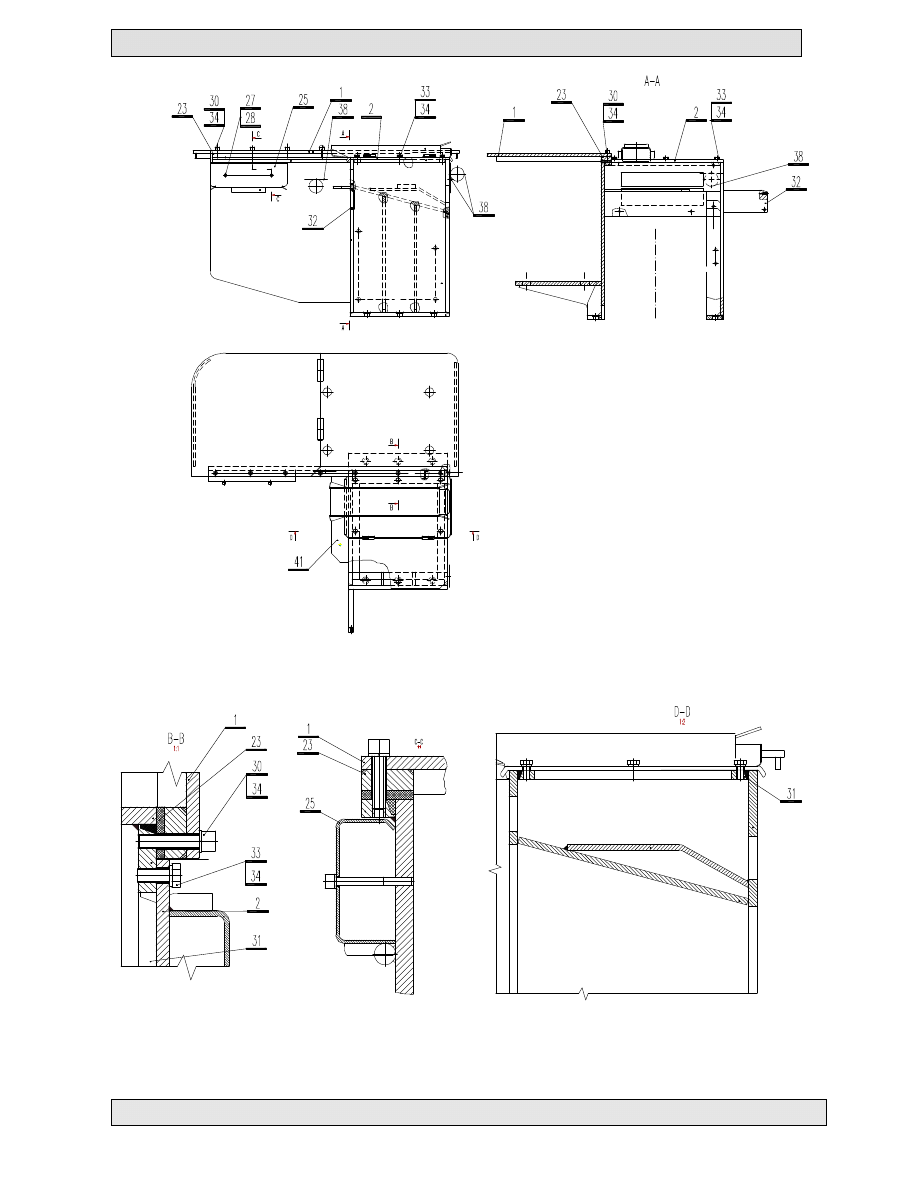

Rys. 6.1. Most ramownicowy [ZN-626/H-3A/2]

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

5

ZNPW „REMAG” Katowice

Most ramownicowy – rys. ZN-626/H-3A/2

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Pokrywa górna otwierana

ZN-626/H-3A-1/1

1

136,40

2

Pokrywa górna

PK-134-1

1

45,20

23

Amortyzator 1

ZN-626/H-3-23

1

0,108

24

25

Osłona przewodów

ZN-626/H-3-25

1

5,70

27

Śruba M12 x 90-5.8

PN EN ISO 4762:2001

2

0,07

28

Podkładka sprężysta Z 12,2

PN-77/M-82008

2

0,01

29

30

Śruba M16 x 70-8.8

PN EN ISO 4762:2001

7

0,106

31

Półka

W11.013-06.03.031/1

2

4,00

32

Blacha

W11.013-06.03.032

1

6,60

33

Śruba M16 x 40-8.8

PN EN 24017:1998

8

0,10

34

Podkładka sprężysta Z 16,3

PN-77/M-82008

15

0,01

38

Zawiesie wahliwe TABS-3

cz.handlowa

3

0,80

39

40

41

Blacha

ZN-626/H-3A-41

1

4,71

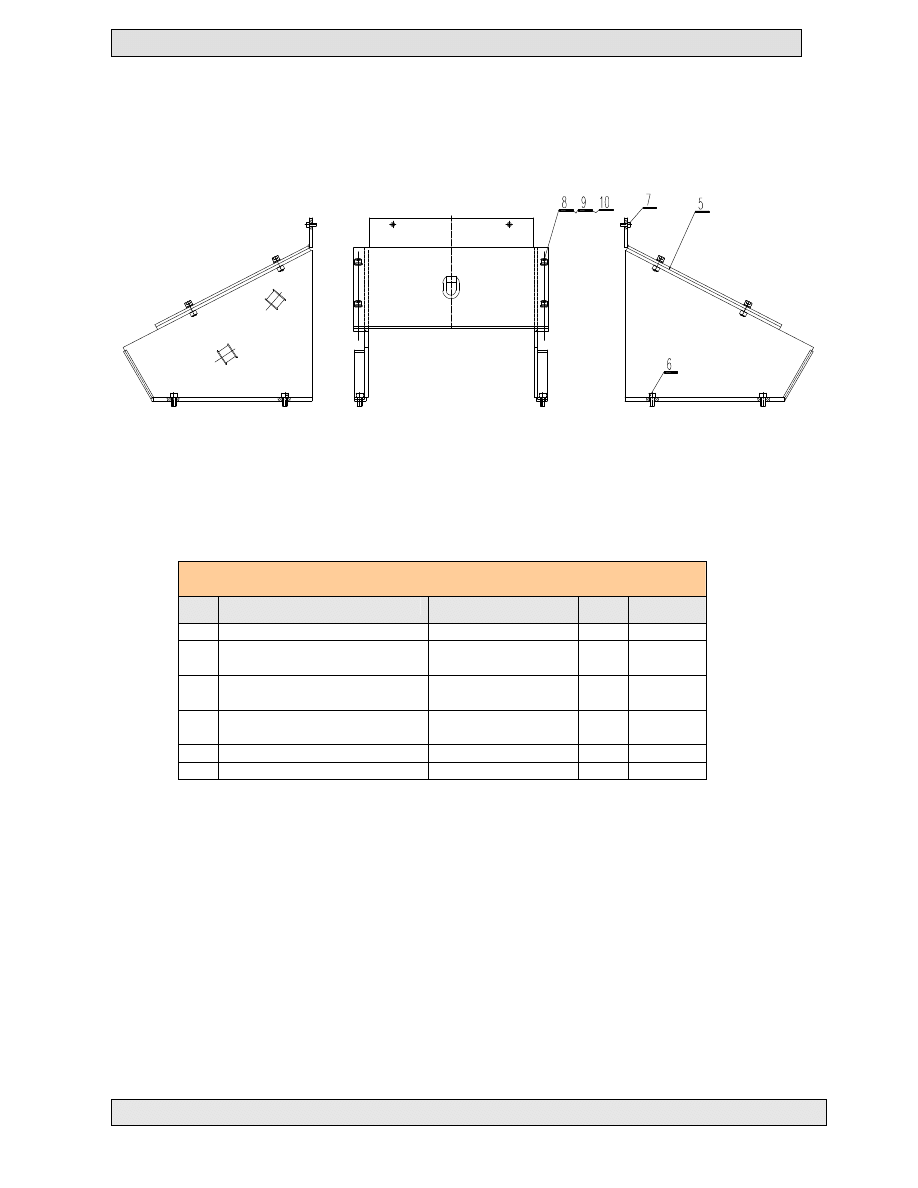

Rys. 6.2a. Pokrywa [ZN-626/H-4G/1]

Pokrywa – rys. ZN-626/H-4G/1

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

4

Blacha 10x480x610

ZN-626/H-4G/1

1

23,00

5

Śruba z łbem walcowym z
gniazdem 6-kt. M16x30-8.8

PNEN ISO 4762:2001

4

0.078

8

Śruba z łbem walcowym z
gniazdem 6-kt. M12x25-8.8

PN EN ISO 4762:2001

2

0,070

10

Śruba z łbem walcowym z
gniazdem 6-kt. M16x45-8.8

PN EN ISO 4762:2001

4

0,39

11

Podkładka sprężysta 16,3

PN-77/M-82008

4

0,03

12

Nakrętka M16-8

PN EN ISO 4032:2004

4

0,14

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

6

ZNPW „REMAG” Katowice

Rys. 6.2b. Pokrywa [ZN-626/H-4F/1]

Pokrywa – rys. ZN-626/H-4F/1

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

5

Blacha 12x612x630

ZN-626/H-4F-5/1

1

36,20

6

Śruba z łbem walcowym z
gniazdem 6-kt. M16x30-8.8

PNEN ISO 4762:2001

4

0.078

7

Śruba z łbem walcowym z
gniazdem 6-kt. M12x25-8.8

PN EN ISO 4762:2001

2

0,070

8

Śruba z łbem walcowym z
gniazdem 6-kt. M16x45-8.8

PN EN ISO 4762:2001

4

0,39

9

Podkładka sprężysta 16,3

PN-77/M-82008

4

0,03

10

Nakrętka M16-8

PN EN ISO 4032:2004

4

0,14

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

7

ZNPW „REMAG” Katowice

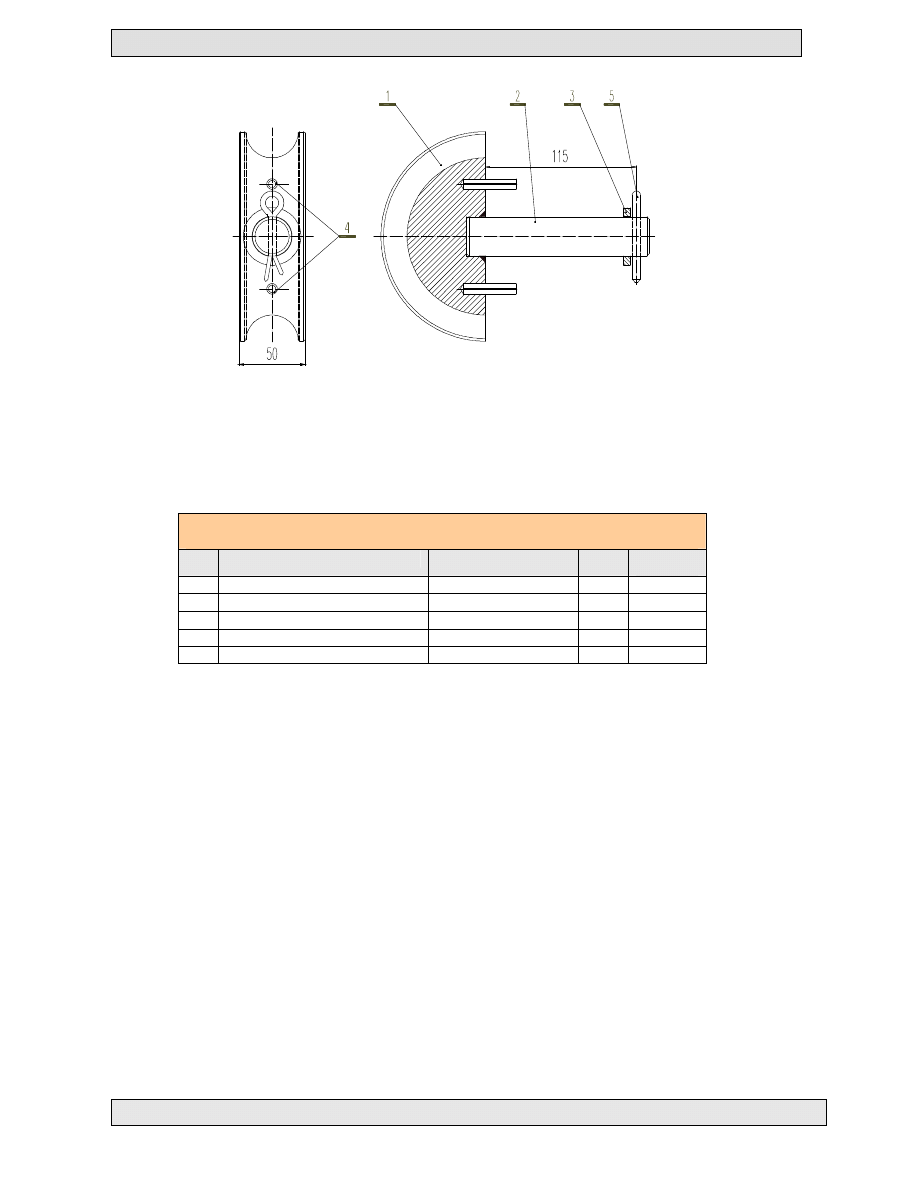

Rys. 6.3. Zaczep [W11.013-06.07]

Zaczep – rys. W11.013-06.07

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Zaczep linowy

W11.013-06.07.001

1

2,900

2

Sworzeń

W11.013-06.07.002

1

0,800

3

Podkładka 30

PN-90/M-82004

1

0,032

4

Kołek sprężysty 8x32

PN-89/M-85023

2

0,007

5

Zawleczka S-Zn-6,3x50

PN-76/M-82001

1

0,014

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

8

ZNPW „REMAG” Katowice

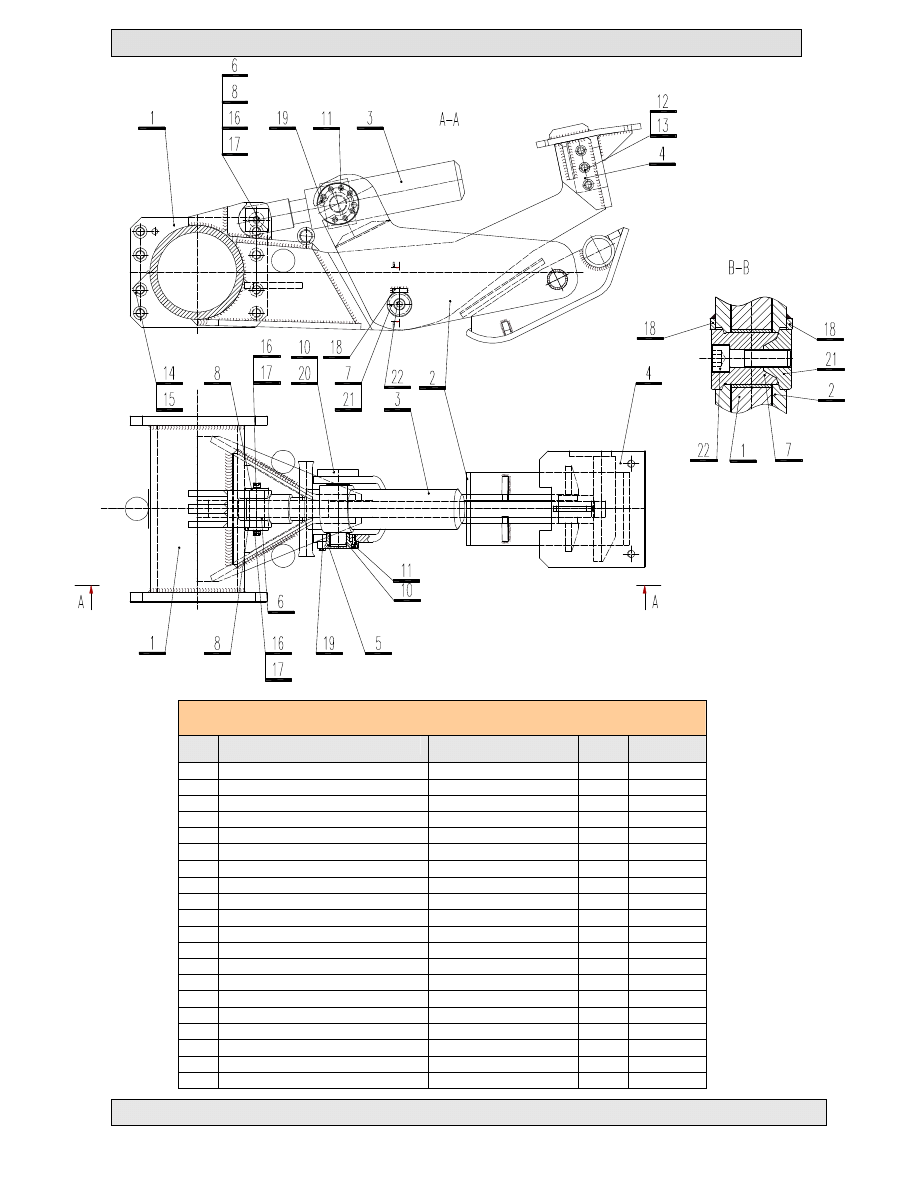

Rys. 6.4. Wspornik [ZN-626/H-15]

Wspornik – rys. ZN-626/H-15

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Belka poprzeczna kompletna

ZN-626/H-15-1

1

391,600

2

Wahacz z siodłem

ZN-626/H-15-2

1

163,400

3

Siłownik (F)

ZN-626/H-15-3/1

1

61,008

4

Podpora przenośnika

ZN-626/H-15-4/2

1

47,00

5

Łożysko lewe

W11.013-06.15.005

1

2,670

6

Sworzeń

f52x125

ZN-626/H-15-6A

1

2,100

7

Sworzeń

ZN-626/H-15-7A

1

2,31

8

Nakładka ustalająca oś P i L

ZN-626/H-15-8A

2

0,50

10

Tuleja łożyska

W11.013-06.15.010/1

2

0,200

11

Śruba M12x25-10.9

PN-EN ISO 4762:2001

22

0,036

12

Śruba M24x130-8.8

PN-EN ISO 4762:2001

3

0,578

13

Nakrętka M24-5-B

PN EN 24034:1999

3

0,117

14

Śruba M24x70-10.9

PN-EN ISO 4762:2001

16

0,363

15

Podkładka sprężysta Z 24,5

PN-77/M-82008

16

0,022

16

Śruba M16x35-8.8

PN-EN ISO 4762:2001

2

0,04

17

Podkładka sprężysta Z 16.3

PN-77/M-82008

2

0,003

18

Blacha 8x15x50

ZN-626/H-15

2

0,340

19

Śruba M12x16-5.8-B

PN-EN 24017:1998

4

0,027

20

Łożysko prawe

W11.013-06.15.020

1

2,670

21

Tuleja

ZN-626/H-15-21A

1

0,560

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

9

ZNPW „REMAG” Katowice

22

Śruba M24x80-10.9

PN-EN ISO 4762:2001

1

0,399

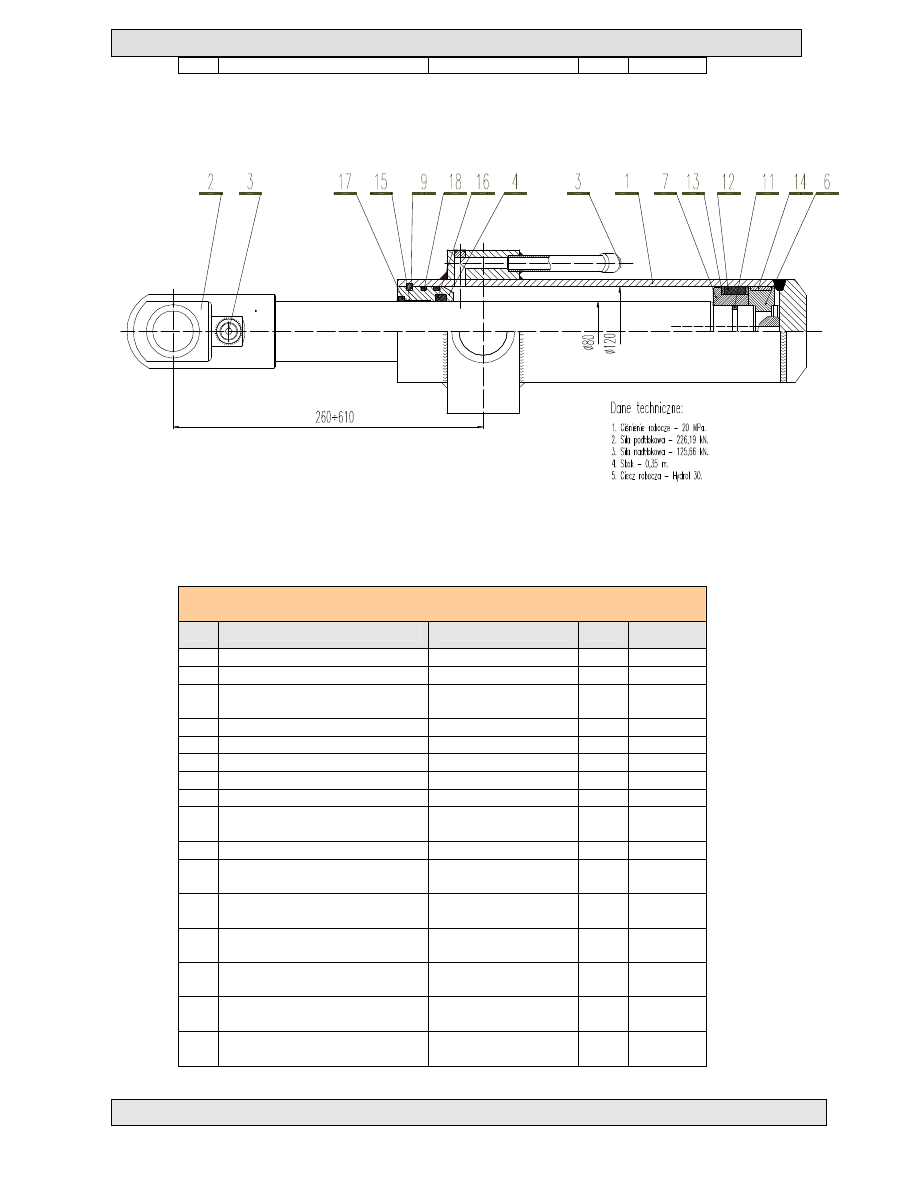

Rys. 6.5. Siłownik wspornika [ZN-626/H-15-3/1]

Siłownik wspornika – rys. ZN-626/H-15-3

Poz.

Nazwa części (podzespołu)

Nr rysunku lub normy

Il. szt.

Ciężar 1 szt.
[kG]

1

Cylinder

ZN-626/H-15-3-1/2

1

25,730

2

Tłoczysko

ZN-626/H-15-3-2

1

27,680

3

Korek (z gniazdem
sześciokątnym)

VSTI3/8EDA3C

2

0,05

4

Tuleja

ZN-626/E-13-4/1

1

3,200

6

Pierścień dzielony

ZN-626/H-15-3-6

1

2,000

7

Tuleja

ZN-626/H-15-3-7

1

2,030

9

Pręt

f6x380

ZN-626/E-13-9/2

1

0,090

11

Pierścień uszczelniający 59,2x5,7

PN-60/M-86961

1

0,006

12

Pierścień uszczelniający DS
120x100x25

SI "Wiosna Ludów" Września

1

0,104

13

Pierścień oporowy PO 120x100x5

SI "Wiosna Ludów" Września

2

0,021

1)

14

Pierścień prowadzący PP
120x115x15

SI "Wiosna Ludów" Września

2

0,016

1)

14

Pierścień prowadzący PP
120x115x30

SI "Wiosna Ludów" Września

1

0,032

15

Pierścień prowadzący PP
80x85x30

SI "Wiosna Ludów" Września

1

0,023

16

Pierścień uszczelniający JS
80x100x14

SI "Wiosna Ludów" Września

1

0,048

17

Pierścień zgarniający PZ
80x90x10x7

SI "Wiosna Ludów" Września

1

0,012

18

Pierścień uszczelniający
109,2x5,7

PN-60/M-86961

2

0,011

Uwagi:

Kombajn chodnikowy typu AM-50z-w – KATALOG CZĘŚCI

10

ZNPW „REMAG” Katowice

1. Pozycje 14, oznaczone indeksem

1)

stosować alternatywnie.
