Kontrola pojazdu

22 -

01-07-2005

23

Kontrola pojazdu -

01-07-2005

Kontrolka STOP

Jeżeli zapali się tylko kontrolka STOP,

oznacza to usterkę wspomagania

kierownicy.

Jest ona sprzężona z kontrolkami

ciśnienia oleju silnika, temperaturą

płynu chłodzącego silnik, systemu

hamulcowego lub przebitej opony.

Należy koniecznie zatrzymać sa-

mochód.

Skontaktować się z ASO PEUGEOT.

SPECJALNE

KONTROLKI ZESTAWU

WSKAŹNIKÓW Z

4 TARCZAMI

Kontrolka ciśnienia oleju

silnika

Kontrolka sygnalizuje zbyt niskie ci-

śnienie oleju.

Jest ona sprzężona z kontrolką

STOP.

Należy koniecznie zatrzymać sa-

mochód w przypadku jej zapalenia

przy pracującym silniku.

W przypadku braku oleju w układzie

smarowania, uzupełnić poziom.

Należy jak najszybciej skontaktować

się z ASO PEUGEOT.

Kontrolka temperatury

płynu chłodzącego silnik

Kontrolka sygnalizuje zbyt wysoką

temperaturę silnika.

Jest ona sprzężona z kontrolką

STOP.

Należy koniecznie zatrzymać sa-

mochód.

Odczekać do ostygnięcia silni-

ka i uzupełnić poziom, w razie

potrzeby.
Kontrolka ładowania

akumulatora

Przy pracującym silniku, sygnalizuje

nieprawidłowe działanie układu łado-

wania akumulatora (styki na akumu-

latorze lub pasek alternatora).

Skontaktować się z ASO PEUGEOT.

Kontrolka przebicia opony

Kontrolka sygnalizuje przebicie jed-

nej lub kilku opon.
Na ekranie wielofunkcyjnym pojawia

się komunikat, informujący które opo-

ny są przebite.

Jest sprzężona z kontrolką

STOP.

Należy koniecznie zatrzymać sa-

mochód.

Zmienić przebitą oponę.

Naprawić ją w ASO PEUGEOT.

Kontrolka pozostaje zapalona w przy-

padku założenia stalowej felgi pozba-

wionej czujnika.

Wskaźnik temperatury płynu

chłodzącego silnik

Wskaźnik w strefie

A, temperatura

prawidłowa.

Wskaźnik w strefie

B, temperatura

za wysoka.

W przypadku zapalenia się kontro-

lki temperatury płynu chłodzącego

(sprzężonej z kontrolką

STOP), ko-

nieczne jest zatrzymanie samochodu.

Należy odczekać do ochłodzenia sil-

nika i uzupełnić poziom płynu.

W układzie chłodzenia panuje wyso-

kie ciśnienie, aby uniknąć oparzeń,

przekręcić korek o dwa obroty w celu

obniżenia ciśnienia w układzie.

Po obniżeniu ciśnienia odkręcić ko-

rek całkowicie i w miarę potrzeby

uzupełnić poziom.

Skontaktować się z ASO PEUGEOT.

CHECK automatyczny

Po ustawieniu klucza w położeniu

zapłonu, zapalają się wszystkie kon-

trolki testowanych funkcji. Po kilku

sekundach gasną.

background image

Kontrola pojazdu

22 -

01-07-2005

23

Kontrola pojazdu -

01-07-2005

Kontrolka systemu

dynamicznej kontroli

stabilności (ESP)

Zapalenie się kontrolki na stałe ozna-

cza wyłączenie lub usterkę systemu

ESP.

W takim przypadku, należy skontak-

tować się z ASO PEUGEOT.

Kontrolka ta miga w momencie gdy

system ESP jest w trakcie działania.

Kontrolka obecności wody

w filtrze oleju napędowego

Kontrolka sygnalizuje obecność wody

w filtrze oleju napędowego.

Istnieje niebezpieczeństwo uszko-

dzenia systemu wtryskowego.

Skontaktować się jak najszybciej z

ASO PEUGEOT.

Kontrolka poduszek

powietrznych

Kontrolka sygnalizuje usterkę poduszki

powietrznej.

Skontaktować się z ASO PEUGEOT.

Kontrolka serwisowa

W przypadku zapalenia się następu-

jących alarmów, należy skontaktować

się z ASO PEUGEOT:

- przepalona żarówka,

- niski poziom płynu spryskiwacza

szyb,

- poziom oleju silnikowego,

- system kontroli prędkości,

- system automatycznego włączania

świateł,

- system wykrywania bliskości prze-

szkody,

- system blokady zapłonu,

- wyczerpanie baterii pilota zdalnego

sterowania,

- usterka automatycznej korekty usta-

wienia reflektorów,

- minimalny poziom zbiornika dodat-

ku do oleju napędowego,

- usterka systemu wykrywania ni-

skiego ciśnienia w oponach

W przypadku zapalenia się na stałe

następujących alarmów, należy

jak

najszybciej skontaktować się z ASO

PEUGEOT:

- niedopompowania opon,

- usterka systemu kontroli silnika,

- zapowietrzenie filtra cząsteczek (sil-

nik Diesel),

- otwarte drzwi przy prędkości powy-

żej 10 km/h,

- niski poziom płynu chłodzącego

silnik,

- zużycie klocków hamulcowych,

background image

Kontrola pojazdu

24 -

01-07-2005

25

Kontrola pojazdu -

01-07-2005

Kontrolka ładowania

akumulatora

Przy pracującym silniku, oznacza

usterkę układu ładowania (zaciski aku-

mulatora, pasek alternatora).

Skontaktować się z ASO PEUGEOT.

Kontrolka niskiego

ciśnienia w oponach

Kontrolka sygnalizuje zbyt niskie ci-

śnienie w oponach.

Na ekranie wielofunkcyjnym pojawia

się komunikat identyfikujący oponę.

Należy sprawdzić etykietę informa-

cyjną przyklejoną na środkowym

słupku drzwi kierowcy. Dla własnego

bezpieczeństwa, należy jak najszyb-

ciej sprawdzić ciśnienie w oponach.

Kontrolka systemu dynamicznej

kontroli stabilności (ESP)

Kontrolka aktywacji

Kontrolka działania

Kontrolka wyłączenia

Kontrolka usterki

Kontrolka układu

wspomagania kierownicy

Kontrolka sygnalizuje usterkę układu

wspomagania kierownicy.

Sprzężona z kontrolką

STOP.

Skontaktować się z ASO PEUGEOT.

Kontrolka hamulca

postojowego

Kontrolka sygnalizuje zaciągnięty lub

nie zwolniony całkowicie hamulec po-

stojowy.

Jest sprzężona kontrolką systemu

hamulcowego.

Kontrolka minimalnego

poziomu płynu spryskiwaczy

szyb i reflektorów.

Po włączeniu wycieraczek, kontrolka

sygnalizuje niski poziom płynu spry-

skiwaczy.

Uzupełnić poziom płynu spryskiwa-

czy szyb i reflektorów.

Kontrolka poziomu oleju

silnikowego

Kontrolka sygnalizuje krytyczny po-

ziom oleju silnikowego (zbyt niski).

Należy koniecznie zatrzymać sa-

mochód.

Skontaktować się z ASO PEUGEOT.

SPECJALNE KONTROLKI

ZESTAWU WSKAŹNIKÓW

Z 5 TARCZAMI

Kontrolki wyświetlają się w zestawie

wskaźników.

Kontrolka STOP

Kontrolka minimalnego

poziomu płynu

chłodzącego silnik

Sygnalizuje zbyt niski poziom płynu

chłodzącego silnik.

Należy koniecznie zatrzymać sa-

mochód.

Skontaktować się z ASO PEUGEOT.

Uwaga: w układzie chłodzenia panuje

wysokie ciśnienie, należy więc odcze-

kać do ochłodzenia silnika i uzupełnić

poziom płynu.

W przypadku konieczności jego otwar-

cia, aby uniknąć oparzeń, przekręcić

korek o dwa obroty w celu obniżenia

ciśnienia w układzie.

Po obniżeniu ciśnienia odkręcić ko-

rek całkowicie i uzupełnić poziom.

Gdy zapali się sama, oznacza uster-

kę układu kierowniczego ze wspo-

maganiem.

Zapala się wraz z kontrolką ciśnienia

oleju silnika, temperatury płynu chło-

dzącego, systemu hamowania lub

przebitej opony.

Należy koniecznie zatrzymać sa-

mochód.

Skontaktować się z ASO PEUGEOT.

background image

Kontrola pojazdu

24 -

01-07-2005

25

Kontrola pojazdu -

01-07-2005

Kontrolka systemu

wykrywania niskiego

ciśnienia w oponach

Kontrolka sygnalizuje brak lub uster-

kę jednego lub kilku czujników ci-

śnienia w oponach.

Skontaktować się z ASO PEUGEOT.

Kontrolka elektronicznej

blokady zapłonu

Kontrolka sygnalizuje usterkę syste-

mu elektronicznej blokady zapłonu.

Skontaktować się z ASO PEUGEOT.

Kontrolka zużycia się

przednich klocków

hamulcowych

Kontrolka sygnalizuje zużycie się kloc-

ków hamulcowych.

Dla własnego bezpieczeństwa, nale-

ży je wymienić w ASO PEUGEOT.

Kontrolka korka

wlewu paliwa

(zależnie od wersji)

Przy pracującym silniku, kontrolka sy-

gnalizuje nie zamknięty lub brak korka

wlewu paliwa.

Zapala się na pomarańczowo jeżeli

prędkość samochodu jest niższa niż

10 km/h oraz na czerwono jeżeli pręd-

kość samochodu przekroczy 10 km/h.

Kontrolka drzwi /

otwartego bagażnika

Przy pracującym silniku, oznacza

otwarte drzwi lub pokrywa.

Piktogram pojawiający się na ekranie

wielofunkcyjnym pozwala zidentyfi-

kować która część jest otwarta.

Zapala się na pomarańczowo jeżeli

prędkość samochodu jest niższa niż

10 km/h oraz na czerwono jeżeli pręd-

kość samochodu przekroczy 10 km/h.

Kontrolka poduszek

powietrznych

Kontrolka sygnalizuje usterkę po-

duszki powietrznej.

Skontaktować się z ASO PEUGEOT.

Kontrolka przepalonej

żarówki (żarówki

halogenowe)

Po zapaleniu świateł, kontrolka sy-

gnalizuje usterkę jednej lub kilku ża-

rówek (z wyjątkiem kierunkowskazów

bocznych i trzeciego światła stop).

Wymienić uszkodzoną żarówkę w

ASO PEUGEOT.

Kontrolka systemu

automatycznej korekty

ustawienia reflektorów

Kontrolka sygnalizuje usterkę auto-

matycznego ustawienia reflektorów.

Skontaktować się z ASO PEUGEOT.

Kontrolka systemu

automatycznego włączania

świateł

Kontrolka sygnalizuje usterkę systemu

automatycznego włączania świateł.

Dostępne jest sterowanie ręczne.

Skontaktować się z ASO PEUGEOT.

Kontrolka przebitej opony

Wskazuje wykrycie przebicia opon(y).

Na ekranie wielofunkcyjnym pojawia

się informacja wskazująca przebitą

oponę.Jest sprzężona z kontrolką

STOP.

Należy koniecznie zatrzymać sa-

mochód.

Należy zmienić uszkodzoną oponę i od-

dać ją do naprawy w ASO PEUGEOT.

Kontrolka wody w filtrze

oleju napędowego

Sygnalizuje obecność wody w filtrze oleju

napędowego. Istnieje niebezpieczeństwo

uszkodzenia systemu wtryskowego.

Skontaktować się jak najszybciej z

ASO PEUGEOT.

Kontrolka ciśnienia oleju

silnika

Sygnalizuje zbyt niskie ciśnienie ole-

ju silnika.

Sprzężona z kontrolką

STOP.

Należy koniecznie zatrzymać sa-

mochód w przypadku zapalenia się

kontrolki przy pracującym silniku.

W przypadku braku oleju w obiegu oleju,

należy uzupełnić poziom i jak najszybciej

skontaktować się z ASO PEUGEOT.

background image

Kontrola pojazdu

26 -

01-07-2005

27

Kontrola pojazdu -

01-07-2005

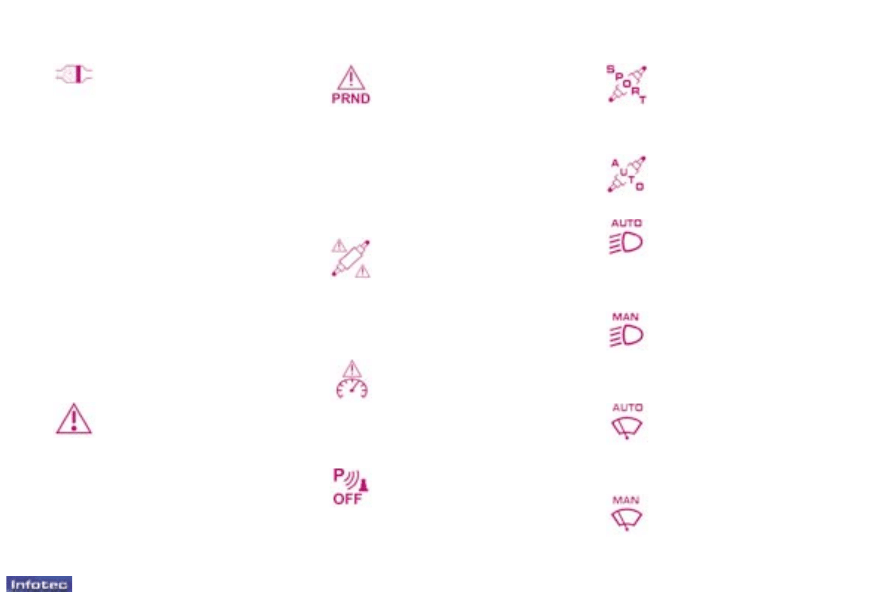

Kontrolki zawieszenia

ze sterowaniem

elektronicznym

Zapala się podczas włączania funkcji

SPORT.

Kontrolka automatycznego

włączania świateł

Kontrolka zapala się po włączeniu

funkcji AUTO.

Kontrolka wyłączenia

automatycznego włączania

świateł

Kontrolka zapala się po wyłączeniu

funkcji AUTO.

Kontrolka automatycznej

pracy wycieraczek

Kontrolka zapala się po włączeniu

funkcji AUTO.

Kontrolka wyłączenia

automatycznej pracy

wycieraczek

Kontrolka zapala się po wyłączeniu

funkcji AUTO.

Kontrolka usterki

automatycznej skrzyni

biegów

Kontrolka sygnalizuje usterkę auto-

matycznej skrzyni biegów.

Skrzynia biegów będzie działała w

trybie awaryjnym, zablokowana na

3 przełożeniu.

Nigdy nie zmieniać na siłę dźwigni

zmiany pozycji.

Skontaktować się z ASO PEUGEOT.

Kontrolka usterki

zawieszenia ze sterowaniem

elektronicznym

Kontrolka sygnalizuje usterkę zawie-

szenia ze sterowaniem elektronicznym.

Należy wybrać tryb automatyczny i

skontaktować się jak najszybciej z

ASO PEUGEOT.

Kontrolka systemu

wykrywania bliskości

przeszkody

Na wstecznym biegu, kontrolka sy-

gnalizuje usterkę systemu wykrywa-

nia bliskości przeszkody.

Skontaktować się z ASO PEUGEOT.

Usterka systemu kontroli

prędkości

Kontrolka sygnalizuje usterkę regula-

tora / ogranicznika prędkości.

Skontaktować się z ASO PEUGEOT.

Zapala się podczas wyłącze-

nia funkcji SPORT.

Kontrolka saturacji filtra

cząsteczek (silnik Diesel)

Przy pracującym silniku, kontrolka

sygnalizuje saturację filtra cząste-

czek (długotrwała jazda w warunkach

miejskich: mała prędkość, stanie w

korkach...), lub niski poziom zbiornika

dodatku oleju napędowego.

Aby oczyścić filtr, należy jechać, je-

żeli to możliwe, z prędkością 60 km/h

lub więcej przez co najmniej pięć mi-

nut (aż do zgaśnięcia kontrolki).

Jeżeli kontrolka pozostaje zapalo-

na, należy skontaktować się z ASO

PEUGEOT.

Po długotrwałej jeździe samochodem z

małą prędkością lub na biegu jałowym,

można sporadycznie stwierdzić wydo-

bywanie się oparów wody z układu wy-

dechowego, podczas przyspieszania.

Nie mają one wpływu na zanieczysz-

czenie środowiska naturalnego.

Kontrolka serwisowa

Kontrolka zapala się w przypadku nastę-

pujących alarmów:

- wyczerpanej baterii w pilocie zdalnego

sterowania,

- usterki systemu wtryskowego lub zapłonu.

W pierwszym przypadku, należy wymienić

baterię pilota zdalnego sterowania.

W drugim przypadku, należy jak najszyb-

ciej skontaktować się z ASO PEUGEOT.

background image

Kontrola pojazdu

26 -

01-07-2005

27

Kontrola pojazdu -

01-07-2005

Kontrolka sygnalizuje uster-

kę programu automatycznej

skrzyni biegów.

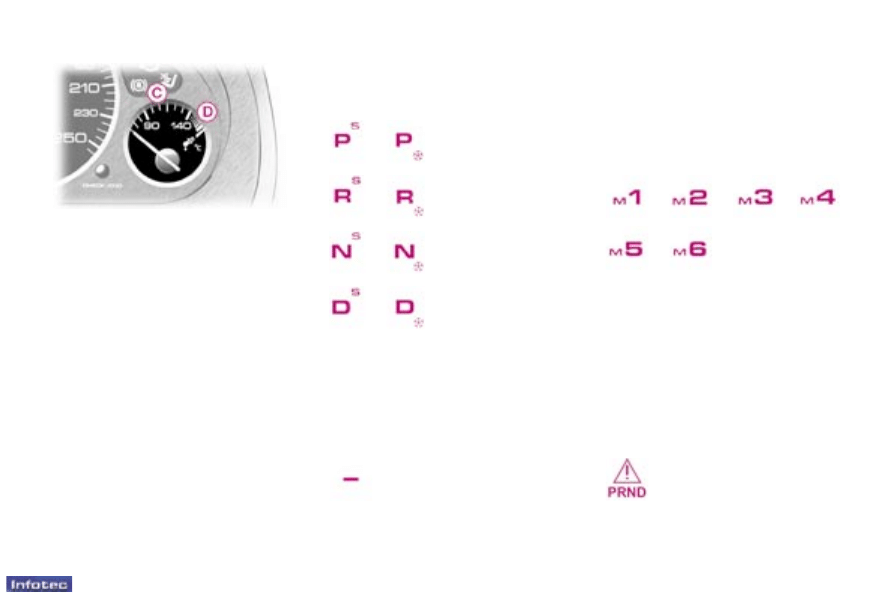

Kontrolki pozycji dźwigni

automatycznej zmiany biegów

Pokazuje usterkę automatycz-

nej skrzyni biegów.

Automatyczna skrzynia biegów z

4 lub 6 przełożeniami
Kontrolki "Manual" (tryb ręczny)

Kontrolki "Park"

(Postój)

Kontrolki

"Reverse"

(Bieg wsteczny)

Kontrolki "Neutral"

(Luz)

Kontrolki "Drive"

(Jazda)

Litera

S lub T związana z kontrol-

kami pozycji dźwigni na selektorze,

oznacza celowe wybranie programu

Sport lub Śnieg.

Kontrolki odpowiadają prowadzeniu

z ręczną skrzynią biegów, cztery lub

sześć przełożeń.

Przy niskich lub wysokich obrotach,

wybrany bieg miga przez kilka sekund,

a następnie wyświetla się rzeczywiste

przełożenie. Program samodostoso-

wujący, włączył się na chwilę.

Wskaźnik temperatury oleju

silnikowego

Po włączeniu zapłonu lub podczas

jazdy, pokazywana jest temperatura

oleju silnika.

Wskaźnik w strefie

C, temperatura

prawidłowa.

Wskaźnik w strefie

D, temperatura

za wysoka.

Zmniejszyć prędkość by obniżyć

temperaturę.


Wyszukiwarka

Podobne podstrony:
22 27 407 pol ed02 2005
27 407 pol ed02 2005
24 27 407 pol ed02 2005
22 23 407 pol ed02 2005
27 407 pol ed02 2005
22 23 407 pol 1199/1107
22 407 pol ed02 2005
137 407 pol ed02 2005
28 407 pol ed02 2005
44 47 407 pol ed02 2005
56 407 pol ed02 2005
108 407 pol ed02 2005
67 68 407 pol ed02 2005
65 407 pol ed02 2005
62 63 407 pol ed02 2005
88 407 pol ed02 2005

więcej podobnych podstron
