Zarządzanie procesami
transportowo-logistycznymi
Zarządzanie procesami
transportowo-logistycznymi
Piotr Sawicki
Piotr Sawicki
Wydział Maszyn Roboczych i Transportu
pok. 719, tel. 665 22 30, 665 21 29
e-mail: piotr.sawicki@put.poznan.pl
URL: www.put.poznan.pl/~piotrs
Wydział Maszyn Roboczych i Transportu
pok. 719, tel. 665 22 30, 665 21 29
e-mail: piotr.sawicki@put.poznan.pl
URL: www.put.poznan.pl/~piotrs

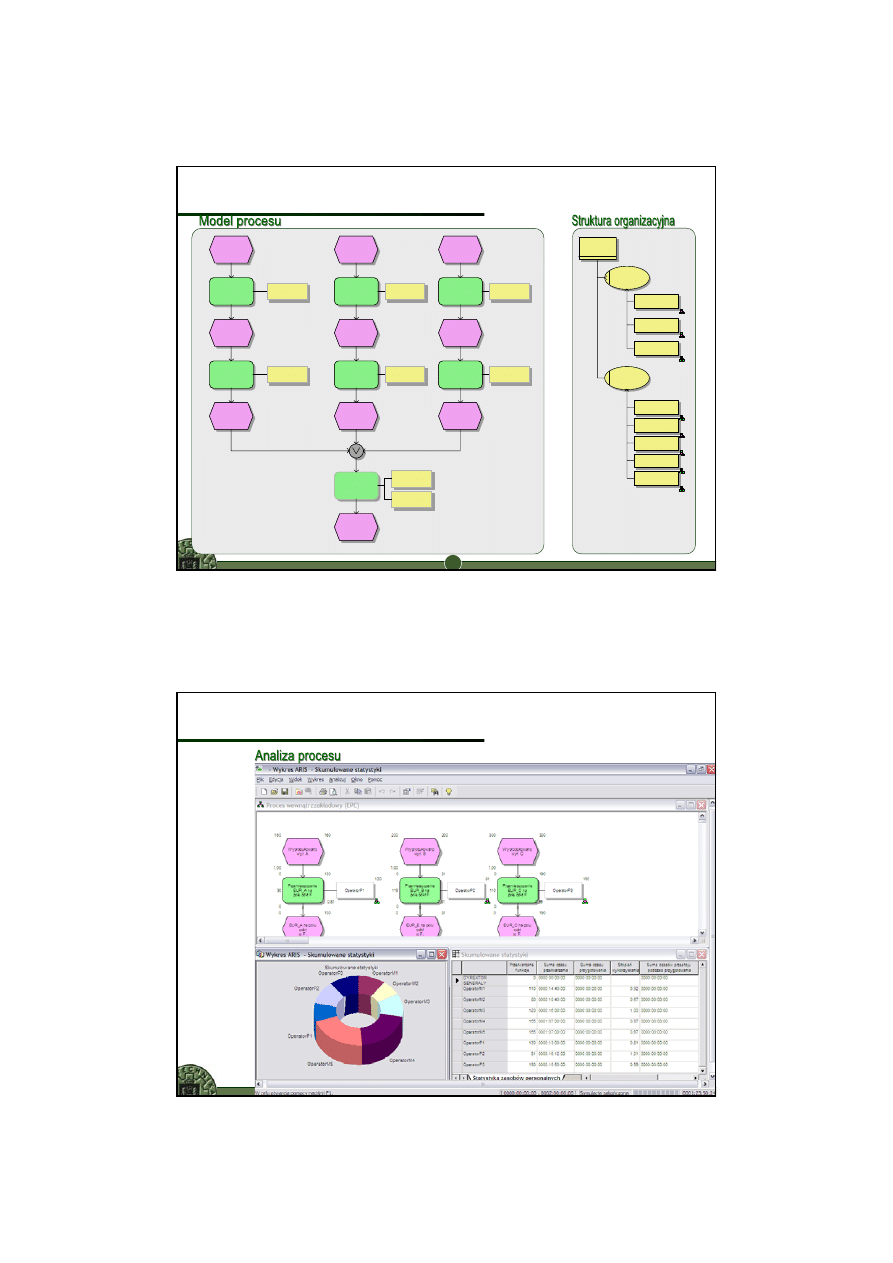

Analiza procesu
Zastosowanie ARIS SIMULATION
Analiza procesu
Zastosowanie ARIS SIMULATION
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
2
2
0
0
Produkowany
jest wyrób A
0,00
0
0
Produkowany
jest wyrób B
0,00
0
0
Produkowany
jest wyrób C
0,00
0
0
0
Przemieszczanie
EUR_A na pola
odkładcze w F
0
0
0
0
0
Przemieszczanie
EUR_B na pola
odkładcze w F
0
0
0
0
0
Przemieszczanie
EUR_C na pola
odkładcze w F
0
0
0
0
EUR_A
na polu
odkładczym
w F
0,00
0
0
EUR_B
na polu
odkładczym
w F
0,00
0
0
EUR_C
na polu
odkładczym
w F
0,00
0
0
0
Przemieszczanie
EUR_A
z F na pola odkł.
CD
0
0
0
0
EUR_A
na polu
odkładczym
w CD
0,00
0
0
0
Przemieszczanie
EUR_B
z F na pola odkł.
CD
0
0
0
0
EUR_B
na polu
odkładczym
w CD
0,00
0
0
0
Przemieszczanie
EUR_C
z F na pola odkł.
CD
0
0
0
0
EUR_C
na polu
odkładczym
w CD
0,00
0
0,00
0
0
0
Przemieszczenie
EUR z pola
odkładczego
na regały
0
0
0
0
EUR
w gniazdach
regałowych
0,00
0
Operator P1
0,00
0
Operator P2
0,00
0
Operator P3
0,00
0
Operator M1
0,00
0
Operator M2
0,00
0
Operator M3
0,00
0
Operator M4
0,00
0
Operator M5
0,00
Operator M6
Zastosowanie ARIS SIMULATION
Plan prezentacji
Zastosowanie ARIS SIMULATION
Plan prezentacji
Æ
Wprowadzenie
•
cel i zakres wykładu
Æ
Prezentacja narzędzia
•
podstawowe definicje
•
sterowanie przepływem
•
wyniki analizy
Æ
Zastosowanie ARIS SIMULATION do analizy procesu
•
….
Æ
Podsumowanie
2
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
3
3
Wprowadzenie
Wprowadzenie
Wprowadzenie
Wprowadzenie
Æ
Cel i zakres wykładu
•
zapoznanie z podstawowymi własnościami narzędzia symulacji
procesów
•
zdobycie podstawowych informacji dotyczących
–
parametryzacji modelu
–
uruchomienia modelu
•
umiejętność interpretacji rezultatu z wykorzystaniem rezultatów
symulacji
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
4
4
Prezentacja narzędzia
Podstawowe definicje
Prezentacja narzędzia
Podstawowe definicje
Æ
Model symulacji
•
model funkcjonalny
•
stworzony z wybranych modeli procesu
•
model przeniesiony do narzędzia ”eM-
Plant”
Æ
Model procesu
•
procedura przedstawiona w modelu (EPC)
która pokazuje wszystkie możliwe ścieżki
procesu.
Æ
Wystąpienie (instancja) procesu
•
konkretny przebieg, który jest
wykonywany zgodnie ze schematem
występującym w modelu procesu
0
0
Produkowany
jest wyrób A
0,00
0
0
0
Przemieszczanie
EUR_A na pola
odkładcze w F
0
0
0
0
EUR_A
na polu
odkładczym
w F
0,00
0
Operator P1
0,00
3
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
5
5
Prezentacja narzędzia
Podstawowe definicje
Prezentacja narzędzia
Podstawowe definicje
Æ

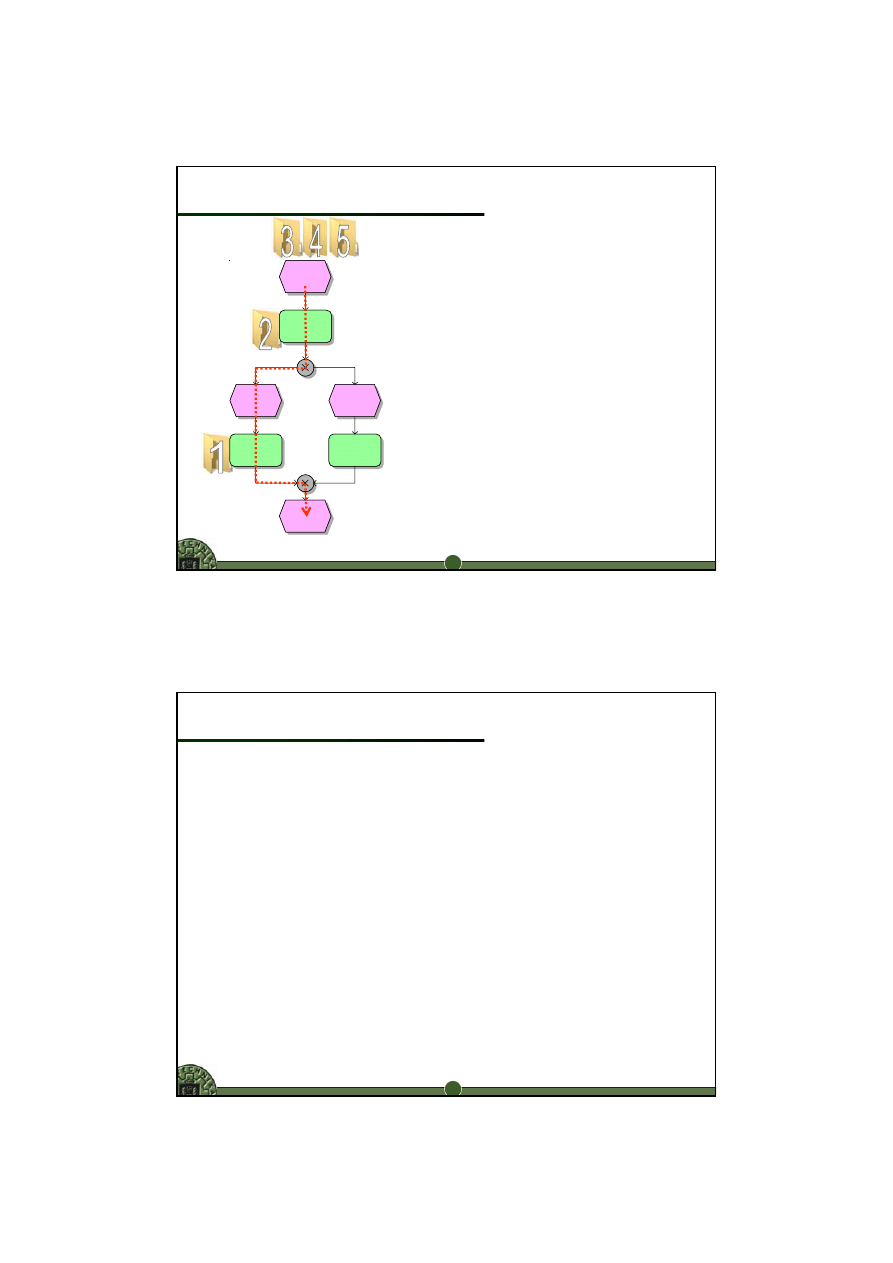

Folder (teczka) procesu
•
każde wystąpienie procesu jest
reprezentowane jako folder procesu
•
przebieg od zdarzenia początkowego
przez określoną ścieżkę do wszystkich
zdarzeń końcowych
Æ
Numer procesu
•
każdy folder procesu lub wystąpienie
procesu jest identyfikowane przez
unikalny numer procesu
•
numer nadawany jest przy zdarzeniu
początkowym

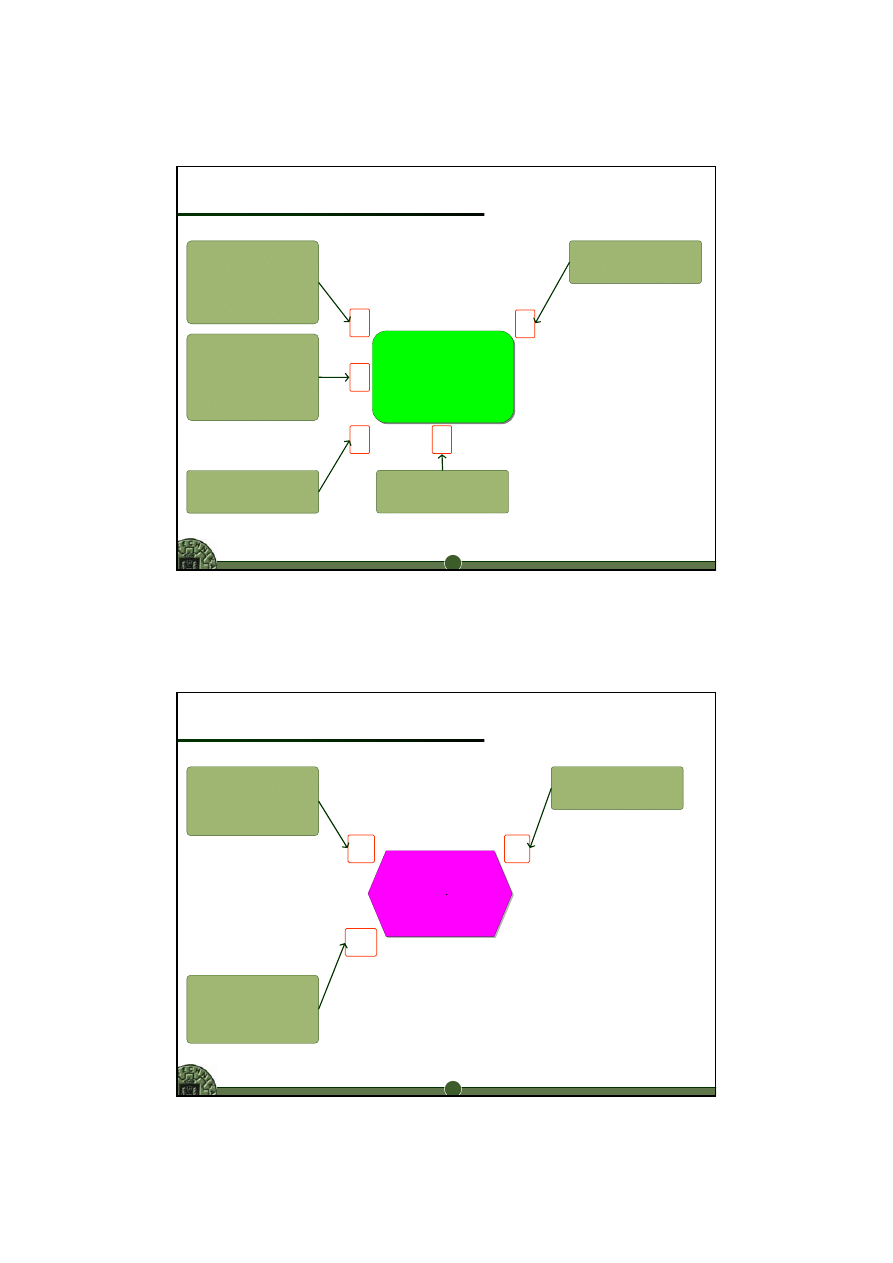

Zdarzenie
Funkcja
Zdarzenie
Zdarzenie
Funkcja
Funkcja
Zdarzenie
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
6
6
Prezentacja narzędzia
Podstawowe definicje
Prezentacja narzędzia
Podstawowe definicje
Æ
Typy modeli brane pod uwagę w symulacji
•
modele procesów
–
eEPC (różne odmiany)
–
proces biurowy
•
schemat organizacyjny
•
model wystąpień procesów
•
kalendarz prac
•
diagram zdarzeń
•
diagram alokacji funkcji
4
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
7
7
Prezentacja narzędzia
Sterowanie przepływem
Prezentacja narzędzia
Sterowanie przepływem

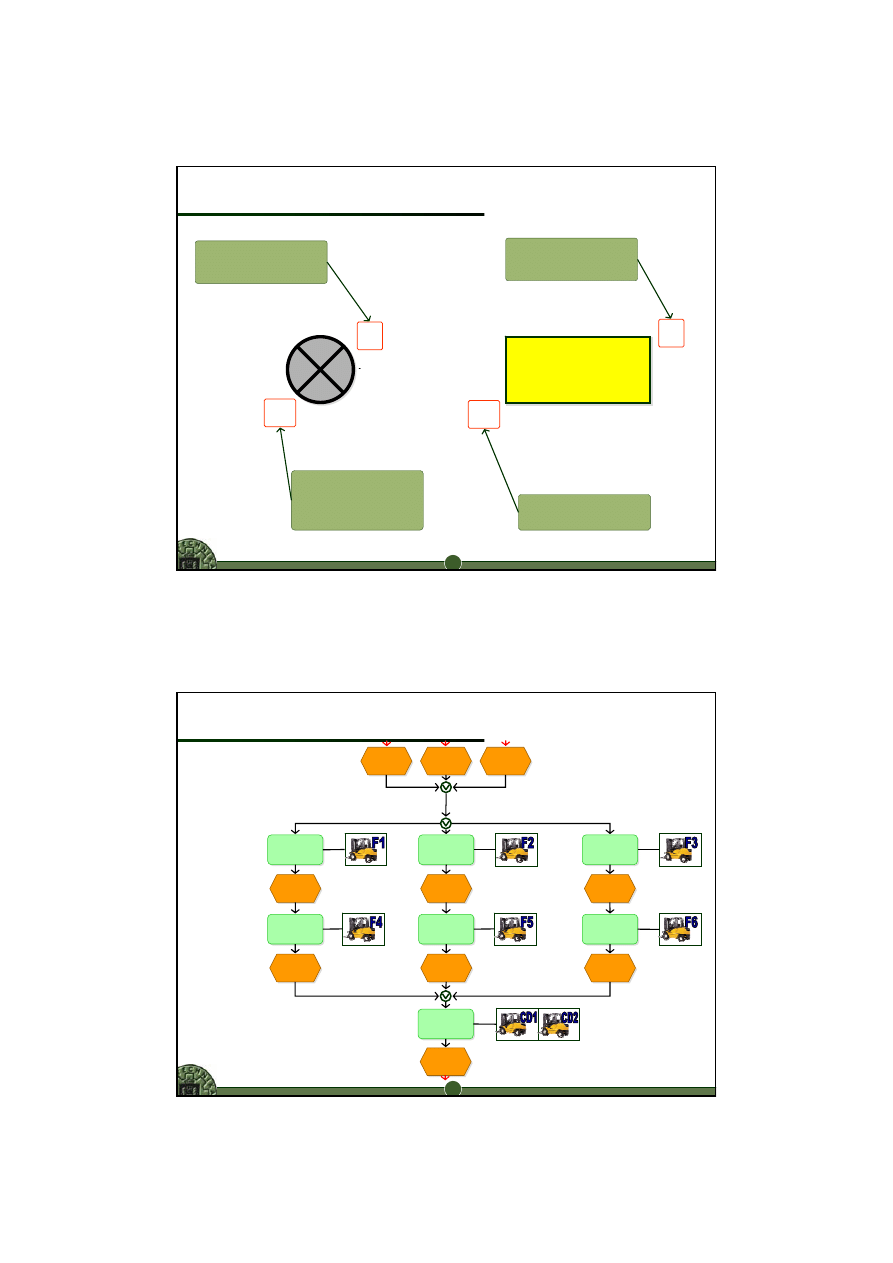

Æ
Sterowanie przepływem realizowane
jest za pomocą ATRYBUTÓW
•
zdarzeń
•
funkcji
•
operatorów logicznych
•
relacji
Zdarzenie
Funkcja
Zdarzenie
Zdarzenie
Funkcja
Zdarzenie
Funkcja
Zdarzenie
Zdarzenie
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
8
8
Prezentacja narzędzia
Sterowanie przepływem / Atrybuty
Prezentacja narzędzia
Sterowanie przepływem / Atrybuty
Zdarzenie
Funkcja
Zdarzenie
Zdarzenie
Funkcja
Funkcja
Zdarzenie
Grupa: CZĘSTOTLIWOŚĆ
• dziennie
• tygodniowo
• miesięcznie
• rocznie
Grupa: SYMULACJA
• priorytet
Grupa SYMULACJA:
• statyczny czas oczekiwania
• czas przygotowawczy
• czas wdrożenia
• czas przetwarzania
Grupa: SYMULACJA
• prawdopodobieństwo (p)
Grupa: SYMULACJA
• prawdopodobieństwo (p)
5
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
9
9
Prezentacja narzędzia
Sterowanie przepływem / Atrybuty
Prezentacja narzędzia
Sterowanie przepływem / Atrybuty
Æ

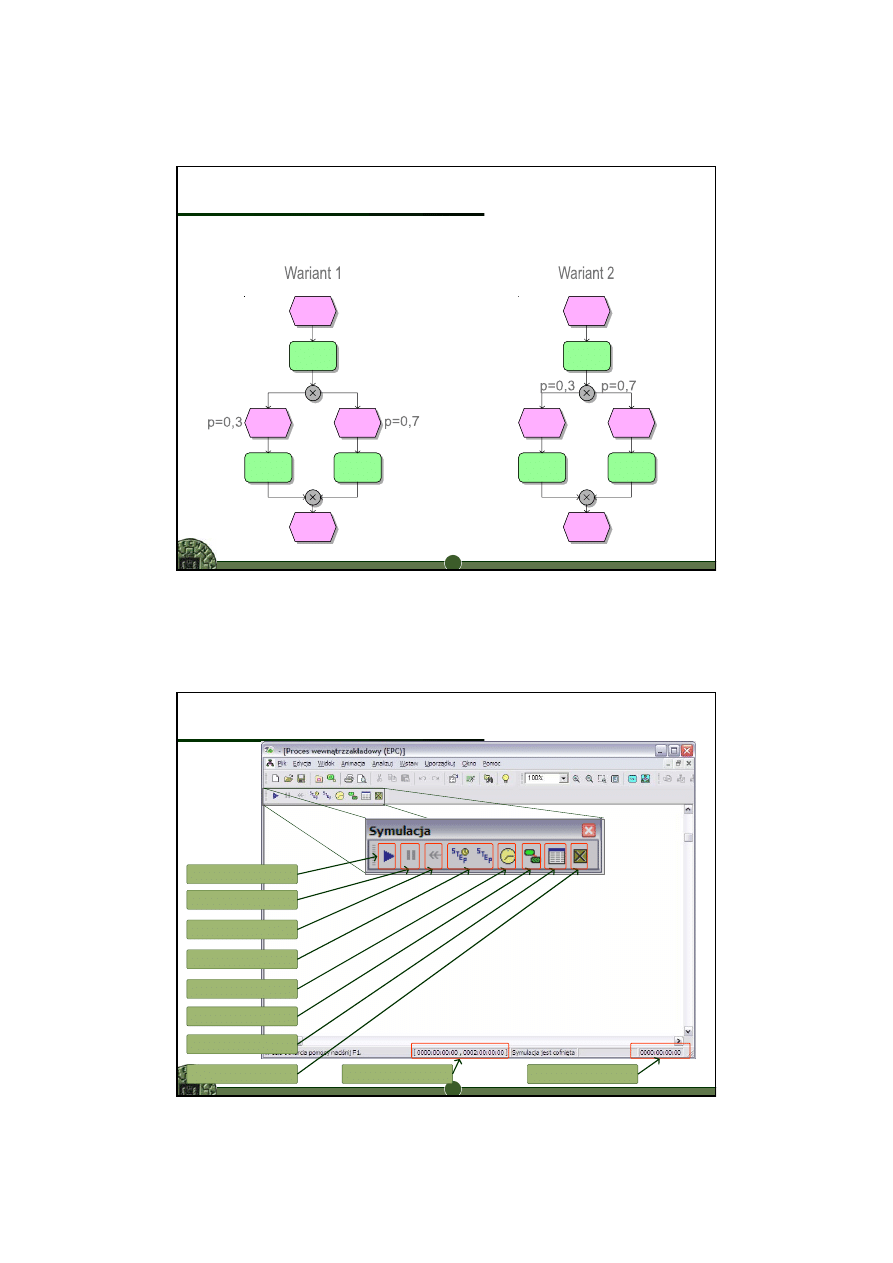

Sposób definiowania prawdopodobieństwa zdarzeń
Zdarzenie
Funkcja
Zdarzenie
Zdarzenie
Funkcja
Funkcja
Zdarzenie
Zdarzenie
Funkcja
Zdarzenie
Zdarzenie
Funkcja
Funkcja
Zdarzenie
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
10
10
Prezentacja narzędzia
Panel sterowania przepływem
Prezentacja narzędzia
Panel sterowania przepływem
Zegar symulacji
Uruchomienie
Wstrzymanie
Powrót do edycji
Krok czasowy
Czas symulacji
Animacja
Analiza
Zakończenie symulacji
Początek/koniec symul.
6
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
11
11
Prezentacja narzędzia
Wyniki analiz / Funkcje
Prezentacja narzędzia
Wyniki analiz / Funkcje
Funkcja
Funkcja
2
34
1
13
2
Statyczna liczba
oczekujących
(liczba folderów, które z uwagi na
specyfikę funkcji oczekiwały
przed jej rozpoczęciem)
Dynamiczna liczba
oczekujących
(liczba folderów, które z uwagi na
brak zasobów oczekiwały
na rozpoczęcie funkcji)
Liczba funkcji
w przygotowaniu
Liczba funkcji
w przetwarzaniu
Liczba wykonanych
funkcji
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
12
12
Prezentacja narzędzia
Wyniki analiz / Zdarzenia
Prezentacja narzędzia
Wyniki analiz / Zdarzenia
Zdarzenie
Zdarzenie
46
1,0
46
Liczba wystąpień
procesu
(dla zdarzenia początkowego)
Stopień aktywacji
(stosunek liczby przychodzących
i wychodzących folderów)
Liczba aktywacji
7
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
13
13
Prezentacja narzędzia
Wyniki analiz / Operator i zasób ludzki
Prezentacja narzędzia
Wyniki analiz / Operator i zasób ludzki
16
1,0
Stopień aktywacji
(stosunek liczby przychodzących
i wychodzących folderów)
Liczba aktywacji
Osoba
Osoba
46
Liczba zrealizowanych
funkcji
1,0
Stopień wykorzystania
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
14
14
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Wyrób B
na EUR
Wyrób B
na EUR
Wyrób A
na EUR
Wyrób A
na EUR
Wyrób C
na EUR
Wyrób C
na EUR
Przemieszczenie
EUR B na pola
odkładcze w Fab.
Przemieszczenie
EUR B na pola
odkładcze w Fab.
Przemieszczenie
EUR A na pola
odkładcze w Fab.
Przemieszczenie
EUR A na pola
odkładcze w Fab.
Przemieszczenie
EUR C na pola
odkładcze w Fab.
Przemieszczenie
EUR C na pola
odkładcze w Fab.
EUR A na
polu odkład-
czym w Fab.
EUR A na
polu odkład-
czym w Fab.
EUR B na
polu odkład-
czym w Fab.
EUR B na
polu odkład-
czym w Fab.
EUR C na
polu odkład-
czym w Fab.
EUR C na
polu odkład-
czym w Fab.
Przemieszczenie
EUR A z Fab.na
pola odkładcze CD
Przemieszczenie
EUR A z Fab.na
pola odkładcze CD
EUR A na
polu odkład-
czym w CD
EUR A na
polu odkład-
czym w CD
Przemieszczenie
EUR B z Fab.na
pola odkładcze CD
Przemieszczenie
EUR B z Fab.na
pola odkładcze CD
EUR B na
polu odkład-
czym w CD
EUR B na
polu odkład-
czym w CD
Przemieszczenie
EUR C z Fab.na
pola odkładcze CD
Przemieszczenie
EUR C z Fab.na
pola odkładcze CD
EUR C na
polu odkład-
czym w CD
EUR C na
polu odkład-
czym w CD
Przemieszczenie
EUR z pola
odkładczego
na regały
Przemieszczenie
EUR z pola
odkładczego
na regały
EUR na
miejscach
paletowych
EUR na
miejscach
paletowych
8
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
15
15
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Æ
Założenia: podstawowe parametry procesu
normalny
--
--
normalny
normalny
normalny
--
--
normalny
normalny
normalny
--
--
Rozkład
2
szt.
Liczba wózków widłowych
12 ± 3
min/EUR
Czas przemieszczenia 1 EUR A lub B lub C w CD
3
szt.
Liczba wózków widłowych
8 ± 3
min/EUR
Czas przemieszczenia 1 EUR A Fabryka Æ CD
8 ± 2
min/EUR
Czas przemieszczenia 1 EUR B Fabryka Æ CD
6 ± 2
min/EUR
Czas przemieszczenia 1 EUR A w fabryce
12 ± 4
min/EUR
Czas przemieszczenia 1 EUR B w fabryce
3
szt.
Liczba wózków widłowych
16
godz.
CD
Zakładany czas pracy
8 ± 3
min/EUR
8
godz.
FABRYKA Æ CD
Zakładany czas pracy
Czas przemieszczenia 1 EUR C Fabryka Æ CD
FABRYKA
5 ± 1
min/EUR
Czas przemieszczenia 1 EUR C w fabryce
godz.
jedn.
8
Zakładany czas pracy
wartość
Parametry modelu
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
16
16
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Æ
Założenia: podstawowe parametry procesu
równomierny
(7:00-15:00)
równomierny
(7:00-15:00)
równomierny
(7:00-15:00)
Rozkład
150
EUR/dzień
Strumień EUR C
100
EUR/dzień
Strumień EUR B
EUR/dzień
jedn.
80
Strumień EUR A
wartość
Charakterystyka strumienia EUR
9
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
17
17
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
240
240
Wyprodukowano
wyr. A
1,00
300
300
Wyprodukowano
wyr. B
1,00
450
450
Wyprodukowano
wyr. C
1,00
0
210
30
Przemieszczenie
EUR_A na
pole odkł F
0
0
0
210
EUR_A na polu
odkł
w F.
1,00
0
170
40
Przemieszczenie
EUR_A z F na
pole
odkł CD
0
0
0
170
EUR_A na polu
odkł
w CD.
1,00
0
121
179
Przemieszczenie
EUR_B na
pole odkł F
0
0
0
121
EUR_B na polu
odkł
w F.
1,00
0
120
1
Przemieszczenie
EUR_B z F na
pole
odkł CD
0
0
0
120
EUR_B na polu
odkł
w CD.
1,00
0
286
164
Przemieszczenie
EUR_C na
pole odkł F
0
0
0
286
EUR_C na polu
odkł
w F.
1,00
0
180
106
Przemieszczenie
EUR_C z F na
pole
odkł CD
0
0
0
180
EUR_C na polu
odkł
w CD.
1,00
470
1,00
0
470
0
Rozmieszczenie
EUR (A,B,C)
na regałach
0
0
0
470
EUR (A, B, C)
na miejscach
regałowych
1,00
210
OperatorP1
0,88
121
OperatorP2
1,01
286
OperatorP3
0,99
170
OperatorM1
0,94
120
OperatorM2
0,67
180
OperatorM3
1,00
235
OperatorM4
0,98
235
OperatorM5
0,98
DYREKTOR
GENERALY
Kierownik
pionu
produkcji
Kierownik
magazynu
OperatorP1
OperatorP2
OperatorP3
OperatorM1
OperatorM2
OperatorM3
OperatorM4
OperatorM5
…
Piotr Sawicki / Zarządzanie procesami transportowo-logistycznymi
18
18
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Zastosowanie ARIS SIMULATION do analizy procesu
Analiza case-u
Wyszukiwarka
Podobne podstrony:
ZPTL 03 ARIS Simulation
ZPTL 03 ARIS Simulation
ZPTL 03 ARIS Simulation
ZPTL 04 ARIS Simulation id 5927 Nieznany
ZPTL 03 ARIS
ZPTL 04 ARIS Simulation
ZPTL 03 ARIS
więcej podobnych podstron
