DEMONTA - MONTA : ZAWÓR EGR

1. Demonta

UWAGA : Po wy czeniu zap onu odczeka 15 minut przed od czeniem akumulatora (Aby zapewni
zapami tanie zaprogramowania poszczególnych kalkulatorów) .

Zdemontowa stylizowan os on silnika .
Od czy akumulator .
Zdemontowa :

Górny scalony system dolotowy powietrza

Filtr paliwa

1.1. Wersja bez wymiennika ciep a EGR

Od czy z cze zaworu EGR .
Odsun wi zk wiec arowych (4).
Zdemontowa :

2 rub (1)

ruba (2)

Mocowania (5)
Wspornik obudowy filtra powietrza
Opaska "clic" (6) zaworu EGR
Rura pod czeniowa egr (3)

Rysunek : B1BPRPED

Page 1 of 3

207 (A7) - B1KG21K1 - Demonta - monta : Zawór egr

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KG21K1&refaff=B1KG21K1&parent=...

1.2. Wersja z wymiennikiem ciep a EGR

Zdemontowa :

Wspornik obudowy filtra powietrza
Mocowanie (7)
Opaski (6)

Odsun wymiennik ciep a EGR (Nie otwieraj c uk adu ch odzenia) .

1.3. Operacje wspólne

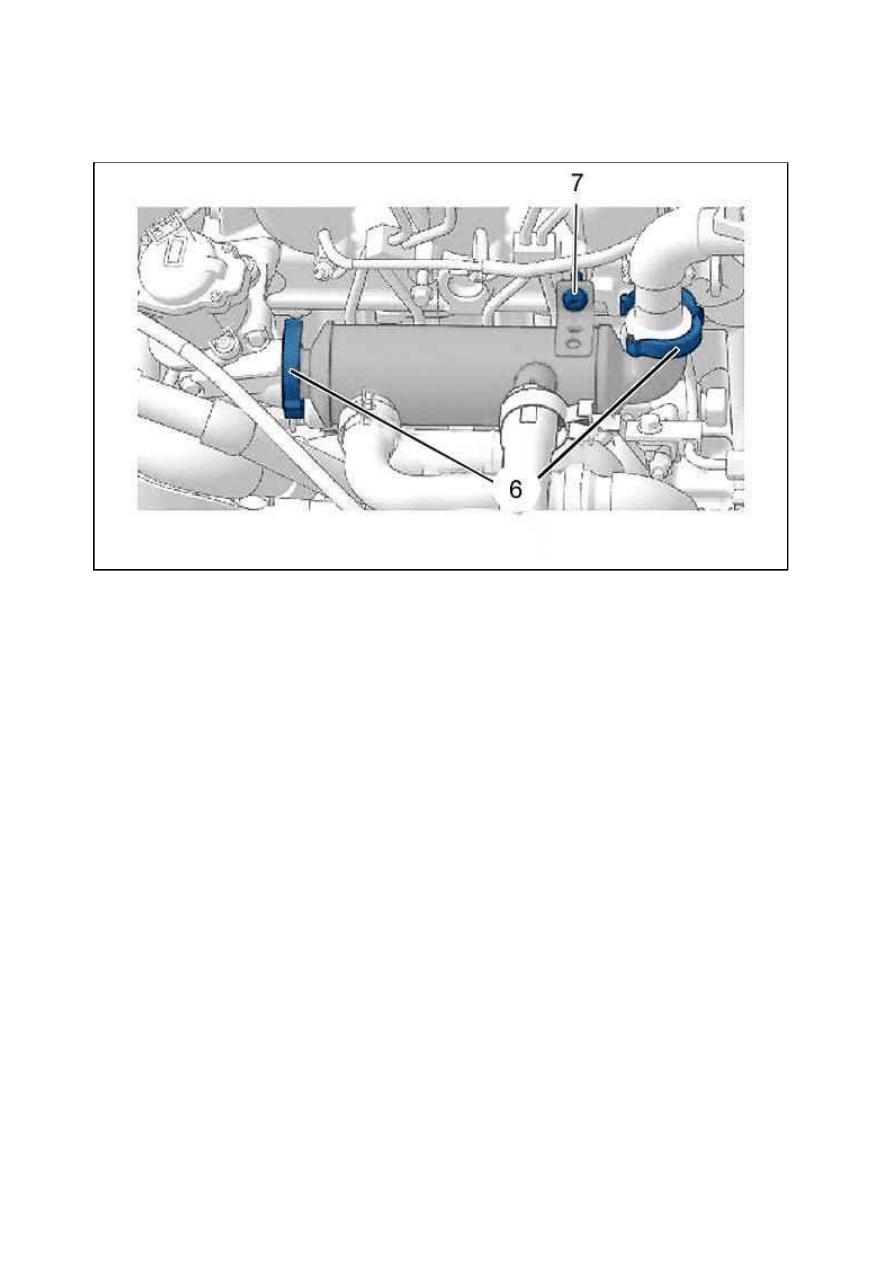

Rysunek : B1HL03UD

Page 2 of 3

207 (A7) - B1KG21K1 - Demonta - monta : Zawór egr

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1KG21K1&refaff=B1KG21K1&parent=...

Zdemontowa :

2 rub (9)
Zawór egr (8)

2. Monta

Upewni si , czy nie ma adnych obcych cia w uk adzie dolotowym.
Sprawdzi z cze powietrza na wej ciu turbospr arki .
Regularnie wymienia :

Uszczelka metalowa
Opaska (6) (Element specyficzny, jest w zestawie cz ci zamiennych)

Post powa w odwrotnej kolejno ci jak podczas demonta u.
Dokr ci ruby (9) zaworu EGR momentem 1.0 ± 0.1 daNm.
Zamontowa :

Filtr paliwa

Górny scalony system dolotowy powietrza

Pod czy akumulator.
Zamontowa stylizowan os on silnika .

Rysunek : B1KP01XD

Page 3 of 3
