POLITECHNIKA WROCŁAWSKA INSTYTUT FIZYKI	SPRAWOZDANIE Z ĆWICZENIA NR 84 TEMAT : WYZNACZANIE WSPÓŁCZYNNIKA LEPKOŚCI CIECZY METODĄ STOKESA
Krzysztof Jungowski IZ rok II	DATA WYKONANIA : 20 . 12 .95 OCENA : ..............................

1. CEL ĆWICZENIA.

Cele ćwiczenia :

- zapoznanie się z zewnętrznym zjawiskiem fotoelektrycznym ;

- wyznaczenie czerwonej granicy zjawiska fotoelektrycznego i pracy wyjścia elektronu ;

- wyznaczenie stałej Plancka ;

- zbadanie zależności maksymalnej energii kinetycznej fotoelektronów od częstotliwości światła ;

- zbadanie zależności natężenia prądu fotoelektrycznego od wielkości przyłożonego do fotokomórki napięcia, od natężenia oświetlenia oraz od długości fali światła padającego na katodę ;

2. ZJAWISKO FOTOELEKTRYCZNE ZEWNĘTRZNE.

Zjawisko fotoelektryczne zewnętrzne polega na emisji elektronów z ciała pod wpływm promieniowania elektromagnetycznego.

Zjawisko to należy do grupy zjawisk fotoelektrycznych. Do zjawisk tych należą : zjawiska fotoelektryczne zewnętrzne, zjawiska fotoelektryczne wewnętrzne i zjawiska fotoelektryczne zaworowe.

3. POMIARY.

3.1 Zależność natężenia prądu fotoelektrycznego od natężenia prądu.

U = 100 [V]

U - stałe napięcie gwarantujące uzyskanie prądu nasycenia ;

r - odległość żródła światła od fotokatody ;

I - natężenie fotoprądu ;

3.1.1 Żródło światła było odsuwane od fotokatody.

r_p = 0,2 [m]

r_p - początkowa odległość żródła światła od fotokatody ;

r [m]	I [μA]
0.20	14.00
0.25	8.00
0.30	5.00
0.35	3.50
0.40	2.50
0.45	1.90
0.50	1.50
0.55	1.25
0.60	1.00
0.65	0.90
0.70	0.75
0.75	0.65

3.1.2 Żródło światła było przysuwane do fotokatody.

r_p = 0,75 [m]

r [m]	I [μA]
0.75	0.65
0.70	0.80
0.65	0.90
0.60	1.00
0.55	1.10
0.50	1.25
0.45	1.65
0.40	2.25
0.35	3.25
0.30	4.50
0.25	7.20
0.20	12.50

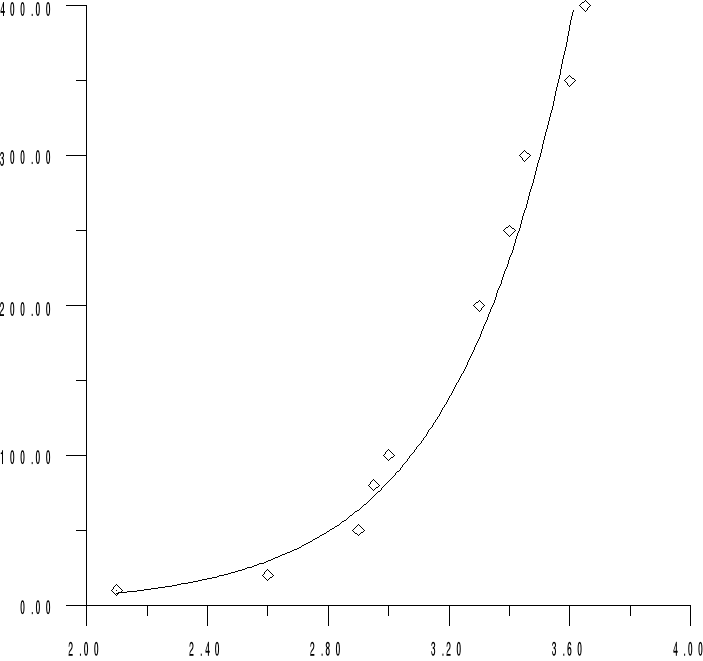

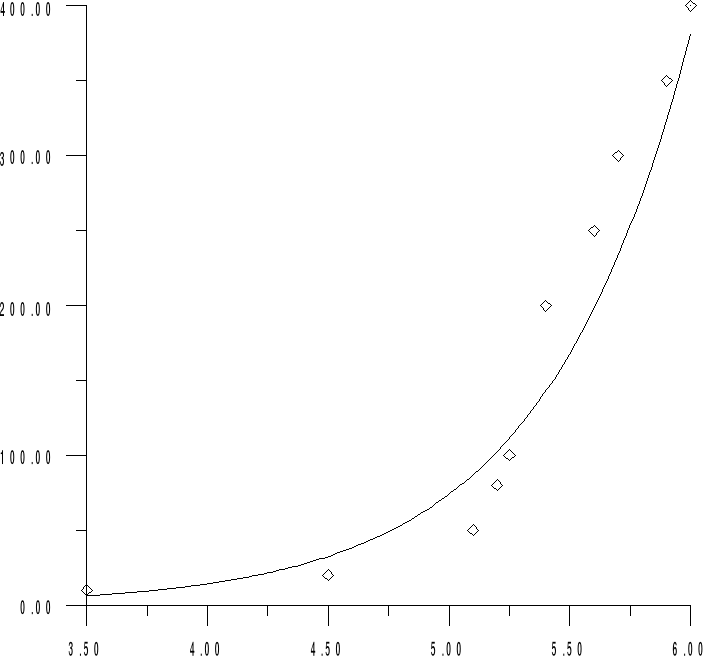

3.2 Wyznaczanie charakterystyki fotokomórki.

Pierwszy pomiar dla :

r = 0.30 [m]

r - stała odległość żródła światła od fotokomórki ;

Przy zwiększanym napięciu :

U [V]	I [μA]
10.00	3.50
20.00	4.50
50.00	5.10
80.00	5.20
100.00	5.25
200.00	5.40
250.00	5.60
300.00	5.70
350.00	5.90
400.00	6.00

Przy zmniejszanym napięciu :

U [V]	I [μA]
400.00	6.20
350.00	6.10
300.00	6.00
250.00	5.90
200.00	5.75
100.00	5.50
80.00	5.40
50.00	5.35
20.00	4.70
10.00	3.60

Drugi pomiar dla :

r = 0.40 [m]

Przy zwiększanym napięciu :

U [V]	I [μA]
10.00	2.00
20.00	2.50
50.00	2.75
80.00	3.00
100.00	3.05
200.00	3.25
250.00	3.50
300.00	3.50
350.00	3.55
400.00	3.60

Przy zmniejszanym napięciu :

U [V]	I [μA]
400.00	3.65
350.00	3.60
300.00	3.45
250.00	3.40
200.00	3.30
100.00	3.00
80.00	2.95
50.00	2.90
20.00	2.60
10.00	2.10

3.3 Zależność natężenia prądu fotoelektrycznego od częstotliwości światła.

λ [nm]	I [μA]
700	0.003
690	0.002
680	0.002
670	0.002
660	0.003
650	0.005
640	0.008
630	0.016
620	0.025
610	0.074
600	0.180
590	0.360
580	0.580
570	0.700
560	0.860
550	1.000
540	1.200
530	1.350
520	1.550
510	1.550
500	1.600
490	1.550
480	1.450
470	1.400
460	1.350
450	1.250
440	1.150
430	1.050
420	0.900
410	0.800
400	0.650

3.4 Wyznaczanie stałej Plancka.

3.4.1 Zależność między natężeniem fotoprądu a napięciem hamującym.

Dla długości fali :

λ₁ = 460 [nm]

U [V]	I [μA]
0.2000	0.0170
0.3000	0.0100
0.4000	0.0060
0.5000	0.0025
0.6000	0.0012
0.7000	0.0004

Dla długości fali :

λ₂ = 480 [nm]

U [V]	I [μA]
0.2000	0.0155
0.3000	0.0085
0.4000	0.0046
0.5000	0.0020
0.6000	0.0007
0.7000	0.0002

Dla długości fali :

λ₃ = 500 [nm]

U [V]	I [μA]
0.2000	0.0145
0.3000	0.0070
0.4000	0.0030
0.5000	0.0012
0.6000	0.0005
0.7000	0.0001

Dla długości fali :

λ₄ = 520 [nm]

U [V]	I [μA]
0.2000	0.0125
0.3000	0.0055
0.4000	0.0024
0.5000	0.0009
0.6000	0.0002
0.7000	0.0000

Dla długości fali :

λ₅ = 540 [nm]

U [V]	I [μA]
0.2000	0.0095
0.3000	0.0035
0.4000	0.0012
0.5000	0.0004
0.6000	0.0001
0.7000	0.0000

---
