POLITECHNIKA KOSZALIŃSKA WYDZIAŁ BUDOWNICTWA I INŻYNIERII ŚRODOWISKA
KIERUNEK: BUDOWNICTWO
SPRAWOZDANIE NR 2
Wykonał:
Anna Stenka
Grupa 2.3 Data wykonania: 23.10.2007
Podgrupa 6 Data oddania: 6.10.2007
I. CZĘŚĆ TEORETYCZNA
Warstwice - to linie krzywe, zamknięte, łączące punkty położone na tej samej wysokości w stosunku do przyjętego poziomu. Na mapach spotykamy następujące rodzaje warstwic;
- ciągłe cienki;
- ciągłe pogrubione;
- cienkie długo przerywane;
- cienkie krótko przerywane.
Skok warstwic - pionowa odległość pomiędzy sąsiednimi warstwicami.
Spadek odcinka w ternie (nachylenie) - i jest to tangens kąta α, jaki ten odcinek tworzy z płaszczyzną terenu

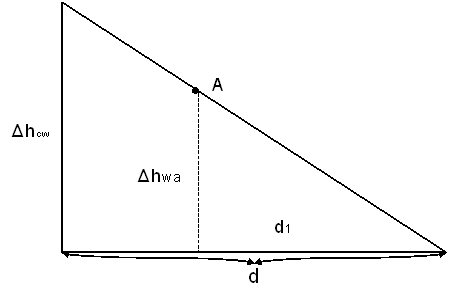

Wysokość punktu nad poziomem morza określa się wg warstwic. Jeżeli punkt leży na warstwicy - jego wysokość równa jest wysokości warstwicy n.p.m. Gdy natomiast punkt leży między warstwicami ustala się wysokość warstwicową (cięcie warstwicowe) i wysokość n.p.m. sąsiednich warstwic, między którymi leży punkt; przez punkt wykreśla się prostą między wartwicami: odcinek dzieli się co 1, 2, 2,5 lub 5 m, w zależności od cięcia warstwicowego; ustaloną różnicę dodaje się do wartości niższej warstwicy.
Profil terenu - przecinając płaszczyznę terenu płaszczyzną pionową otrzymujemy linię przecięcia się tych płaszczyzn. Zasada graficznej konstrukcji profilu polega na tym, że z podstawy profilu wyprowadza się linie pionowe prostopadłe do podstawy - rzędne - których wysokość jest znana
II. CZĘŚĆ PRAKTYCZNA
Zad.1
Określenie z mapy wysokości punktu.
m- różnica między warstwicami
Punkt A
Punkt B
Zad. 2
Określenie spadku terenu eg wzorów:
gdzie:
różnica wysokości między punktami A i B
dAB - odległość między punktami A i B
dAB=67,40
- nachylenie terenu wyrażone w ułamku dziesiętnym
- nachylenie terenu wyrażone w procentach
Zad. 3
Wyznaczenie na mapie linii jednakowego spadku.
obliczenie odległości pomiędzy dwiema warstwicami dla spadku 6,99%:
Zad. 4
Sporządzenie profilu terenu.
Tabelka zawierająca wysokości poszczególnych warstwic, które przecina odcinek oraz odległości od punktu A do przecięcia poszczególnych warstwic
Rzędne H |
73,4 |
74,0 |
74,5 |
75,0 |
75,5 |
76,0 |
76,5 |
77,0 |
77,5 |
78,0 |
78,40 |
Odległości |
00 |
6,3 |
16,6 |
24,8 |
31,2 |
38,1 |
45,0 |
51,2 |
56,8 |
61,4 |
67,4 |
W1
W2
