POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTRYCZNY

LABORATORIUM ZABEZPIECZEŃ I AUTOMATYKI ELEKTROENERGETYCZNEJ

Temat: Badanie zabezpieczeń odległościowych.

Wykonał; Data wyk. ćwicz.

Jędruchniewicz Grzegorz 23.03.1999

( ODRÓBKA )

Celem ćwiczenia jest zapoznanie się z obsługą oraz wyznaczenie podstawowych charakterystyk przekaźnika RD - 10.

1. Badanie członów rozruchowych.

Inast	Ir	Ip	Ir śr	Ip śr
A	A	A	A	A
5	5.8	4.7	5.63	4.83
		5.6			4.8
		5.5			5.0

-współczynnik powrotu

k_p = 0,858

-względny błąd nastawienia

b = 12,6 %

-względny rozrzut wartości rozruchowej

r = 6 %

2. Sprawdzenie charakterystyki t=f(z) przekaźnika odległościowego.

Zdjęcie charakterystyki t=f(z) przy zwarciach trójfazowych i dwufazowych odbywa się przy prądzie o wartości : I_z=2⋅I_nast=2⋅5A=10A

Zwarcie trójfazowe

Ur	t	Zr
V	s	Ω
5	1,23	0,5
10	1,24	1
12	2,35	1,2
15	2,42	1,5
17,5	2,47	1,75
20	3,3	2
22,5	3,3	2,25
25	3,36	2,5
30	3,36	3
35	3,35	3,5
40	3,35	4
45	3,4	4,5
47,5	3,5	4,75
50	3,9	5
55	4,4	5,5
60	4,4	6

Zwarcie dwufazowe.

Ur	t	Z
V	s	Ω
5	1,2	0,5
10	1,22	1
12,5	1,2	1,25
15	1,2	1,5
20	1,2	2
22,5	2,3	2,25
25	2,35	2,5
30	2,3	3
35	2,45	3,5
37,5	2,6	3,75
40	3,3	4
45	3,25	4,5
50	3,35	5
55	3,35	5,5
60	3,2	6
65	3,35	6,5
70	3,35	7
80	3,4	8
90	3,4	9
95	3,5	9,5
100	4,1	10

Zwarcia 1-fazowego nie wykonywałem z powodu awarii przekaźnika.

Charakterystyka t = f(z) dla zwarcia trójfazowego.

Charakterystyka t = f(z) dla zwarcia dwufazowego.

3. Wyznaczanie charakterystyki kołowej z_r=f(ϕ) przekaźnika RD-10.

132,5°=90°+α α=42,5° ind.

Ur=10V		Ur=30V		Ur=60V
ϕ [°]	T [s]	ϕ [°]	T [s]	ϕ [°]	T [s]
-55°	5,5	-55°	5,5	-55°	5,5
-30°	1,2	-30°	2,35	-30°	3,35
0°	1,2	0°	2,35	0°	3,35
30°	1,2	30°	2,35	30°	3,35
60°	1,2	60°	2,35	60°	3,35
90°	1,2	90°	2,35	90°	3,35

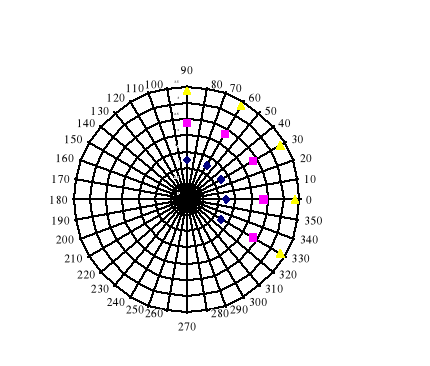

Charakterystyka kołowa przekaźnika.

4. Wnioski.

W pierwszym punkcie ćwiczenia badałem człony rozruchowe przekaźnika RD - 10 dla wartości prądu zwarciowego równego 5 A. Jak widać z pomiarów rozrzut prądu rozruchowego nie przekracza 10%, zaś względny błąd nastawienia ( 12.6 % ) ponad dwukrotnie przekracza wartość 5 %.

Następnie był badany człon pomiarowy i wyznaczałem dla niego charakterystyki impedancyjno - czasowe dla różnych rodzajów zwarcia. Charakterystyki członu idealnego powinny być jednakowe, ale otrzymane i wykreślone charakterystyki schodkowe różnią się od siebie w znacznym stopniu co świadczy o błędach przekaźnika lub o jego ewentualnym uszkodzeniu ( z tego powodu nie zostało symulowane zwarcie jednofazowe).

Przy badaniu członu kierunkowego wyznaczyliśmy kąt wewnętrzny α=42,5°.

Do wykreślania charakterystyki kołowej przyjąłem wartości impedancji dla napięć 10, 30, 60V.

---
