POLITECHNIKA LUBELSKA w LUBLINIE
LABORATORIUM PODSTAW ELEKTRONIKI		Ćwicz. nr 3
TEMAT: Badanie pola elektromagnetycznego cewki cylindrycznej z przewodzącym rdzeniem.		DATA: 1997.02.25
WYKONAŁ: Szafraniec Remigiusz	GRUPA: ED 4.1	OCENA:

1.Cel ćwiczenia:

Celem ćwiczenia jest badanie cewki długiej zawierającej rdzeń długi lity z materiału przewodzącego.

2.Podstawy teoretyczne:

W ćwiczeniu dokonano pomiaru natężenia pola magnetycznego . Pomiary te mają na celu wyznaczenie rozkładu składowej stycznej i normalnej natężenia pola magnetycznego na powierzchni wsadów. Przy określaniu rozkładów pola magnetycznego posłużyliśmy się sondami wykonanymi w ten sposób, że napięcie indukowane w nich jest zależne od kierunku wektora natężenia pola magnetycznego.

Do obliczenia indukcji wykorzystano wzory:

H_SO=C_SU_S H_NO=C_NU_N

U-wartość skuteczna napięcia indukowana w sądzie

C_S,C_N- stałe sond pomiarowych

Przy pomiarze rozkładu strumienia magnetycznego posłużyliśmy się sondą pierścieniową obejmującą cewkę. W ten sposób wyznaczyliśmy strumień skojarzony z układem cewka-rdzeń. Pomiary strumienia we wsadach wykonujemy za pomocą sond nawiniętych bezpośrednio na wsady.

Wartość strumienia magnetycznego wyznaczamy ze wzoru:

napięcie indukowane w sondzie

pulsacja

z-liczba zwojów

3.Wykonanie ćwiczenia.

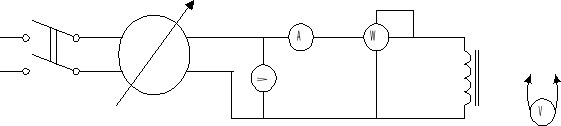

Pomiary dokonujemy w układzie jak na rysunku:

Tabele pomiarowe:

Tabela pomiarowa dotycząca porównania cewki ze wsadem jednolitym i zblachowanym:

Rodzaj wsadu		Jednolity	Zblachowany
I	A	6	0,6
U	V	9,4	14
P	W	20	10

Tabela pomiarowa dotycząca pomiarów rozkładu strumienia magnetycznego skojarzonego

z cewką i rdzeniem:

Lp.	x	U1	Φ1	U2	Φ2
	cm	V	Wb	V	Wb
	1,5	0,228	7,34E-05	0,0777	0,000025
	4,5	0,345	0,000111	0,0956	3,08E-05
	7,5	0,41	0,000132	0,1059	3,41E-05
	10,5	0,441	0,000142	0,1372	4,41E-05
	13,5	0,442	0,000142	0,1991	6,41E-05
	16,5	0,425	0,000137	0,357	0,000115
	19,5	0,38	0,000122	0,511	0,000164
	22,5	0,242	7,79E-05	0,61	0,000196
	1,5	0,228	7,34E-05	0,0661	2,13E-05
	4,5	0,349	0,000112	0,0804	2,59E-05
	7,5	0,416	0,000134	0,0835	2,69E-05
	10,5	0,448	0,000144	0,0872	2,81E-05
	13,5	0,446	0,000144	0,0905	2,91E-05
	16,5	0,331	0,000106	0,0953	3,07E-05
	19,5	0,346	0,000111	0,105	3,38E-05
	22,5	0,236	7,59E-05	0,1272	4,09E-05
	1,5	0,0524	1,69E-05	0,23	714,84
	4,5	0,0252	8,11E-06	0,404	1255,632
	7,5	0,0197	6,34E-06	0,552	1715,616
	10,5	0,0182	5,86E-06	0,637	1979,796
	13,5	0,0154	4,95E-06	0,674	2094,792
	16,5	0,0166	5,34E-06	0,662	2057,496
	19,5	0,0151	4,86E-06	0,602	1871,016
	22,5	0,0262	8,43E-06	0,485	1507,38

Tabela pomiarowa dotycząca pomiarów rozkładu pola magnetycznego na powierzchni wsadów:

Lp.	x	UN	US	HNO	HSO	I	U	P	PW
	cm	V	V	A/m	A/m	A	V	W	W
1.Wsad stalowy krótki.	16	0,45	1,25	998,55	6960
	17	1,05	1,9	2329,95	10579,2
	18	4,14	0,23	9186,66	1280,64
	20	2,05	0,05	4548,95	278,4
	22	1,3	0,08	2884,7	445,44	3	9,5	20	15,05
	24	0,85	0,11	1886,15	612,48
	26	0,47	0,12	1042,93	668,16
	28	0,16	0,14	355,04	779,52
	30	0,04	0,16	88,76	890,88
	32	0,22	0,15	488,18	835,2
	2	0,91	0,04	2019,29	222,72
2.Wsad stalowy długi.	3	0,95	0,05	2108,05	278,4
	5	0,85	0,06	1886,15	334,08
	7	0,7	0,08	1553,3	445,44
	8	0,65	0,08	1442,35	445,44
	10	0,53	0,09	1176,07	501,12
	12	0,44	0,1	976,36	556,8
	14	0,36	0,11	798,84	612,48	3	15	10	5,05
	16	0,28	0,12	621,32	668,16
	18	0,22	0,13	488,18	723,84
	20	0,15	0,14	332,85	779,52
	22	0,11	0,15	244,09	835,2
	24	0,06	0,15	133,14	835,2
	26	0,02	0,14	44,38	779,52
	28	0,03	0,15	66,57	835,2
	30	0,06	0,15	133,14	835,2
	16	0,05	0,2	110,95	1113,6
3,Wsad aluminiowy.	17	0,04	0,2	88,76	1113,6
	18	0,02	0,21	44,38	1169,28
	20	0,06	0,21	133,14	1169,28
	22	0,06	0,21	133,14	1169,28	3	3	2,5	0,1
	24	0,06	0,21	133,14	1169,28
	26	0,06	0,21	133,14	1169,28
	28	0,06	0,2	133,14	1113,6
	30	0,07	0,2	155,33	1113,6

Lp.	x	U	U	H	H	I	U	P.	P.
4,Wsad aluminiowo-stalowy.	5	0,06	0,11	133,14	612,48
	7	0,03	0,15	66,57	835,2
	8	0,02	0,16	44,38	890,88
	10	0,02	0,17	44,38	946,56
	12	0,02	0,17	44,38	946,56
	14	0,02	0,18	44,38	1002,24
	16	0,02	0,18	44,38	1002,24
	18	0,03	0,19	66,57	1057,92
	20	0,03	0,2	66,57	1113,6
	22	0,03	0,22	66,57	1224,96
	24	0,04	0,25	88,76	1392
	26	0,04	0,32	88,76	1781,76
	27	0,02	0,38	44,38	2115,84
	28	0,06	0,48	133,14	2672,64
	29	0,23	0,68	510,37	3786,24
	30	0,75	0,51	1664,25	2839,68
	31	1,35	0,03	2995,65	167,04
	32	0,98	0	2174,62	0
	33	0,76	0	1686,44	0
	34	0,62	0	1375,78	0
	36	0,38	0	843,22	0
	38	0,19	0,01	421,61	55,68
	40	0,04	0,01	88,76	55,68
	45	0,16	0,01	355,04	55,68

Charakterystyki:

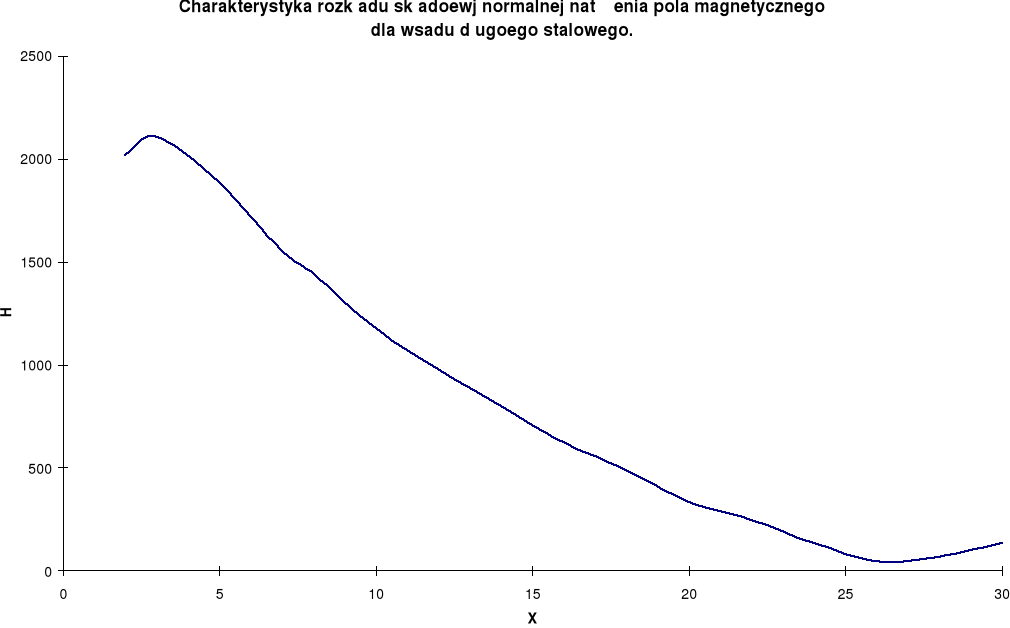

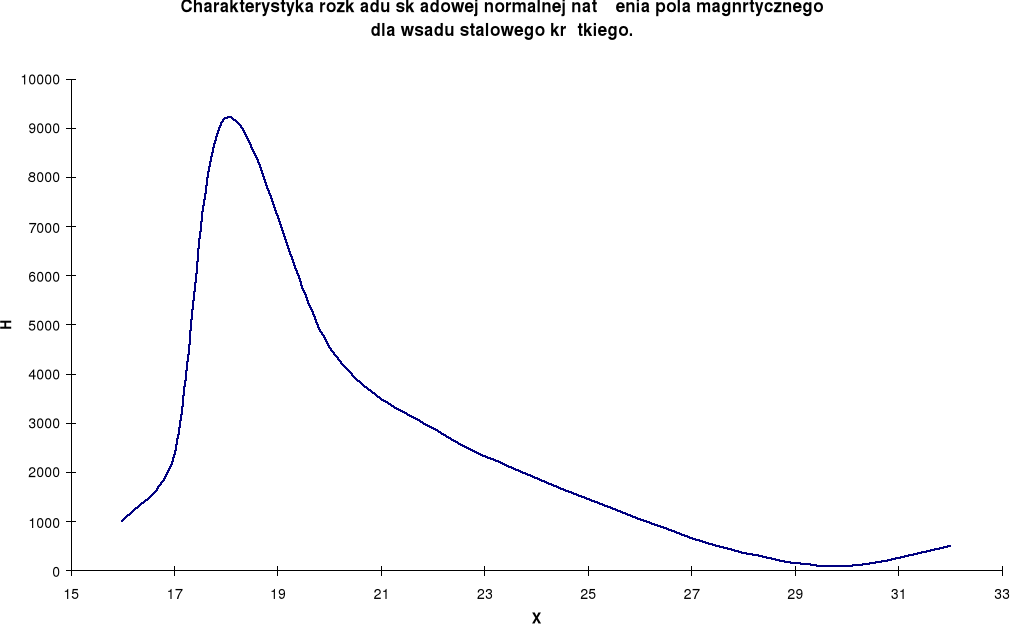

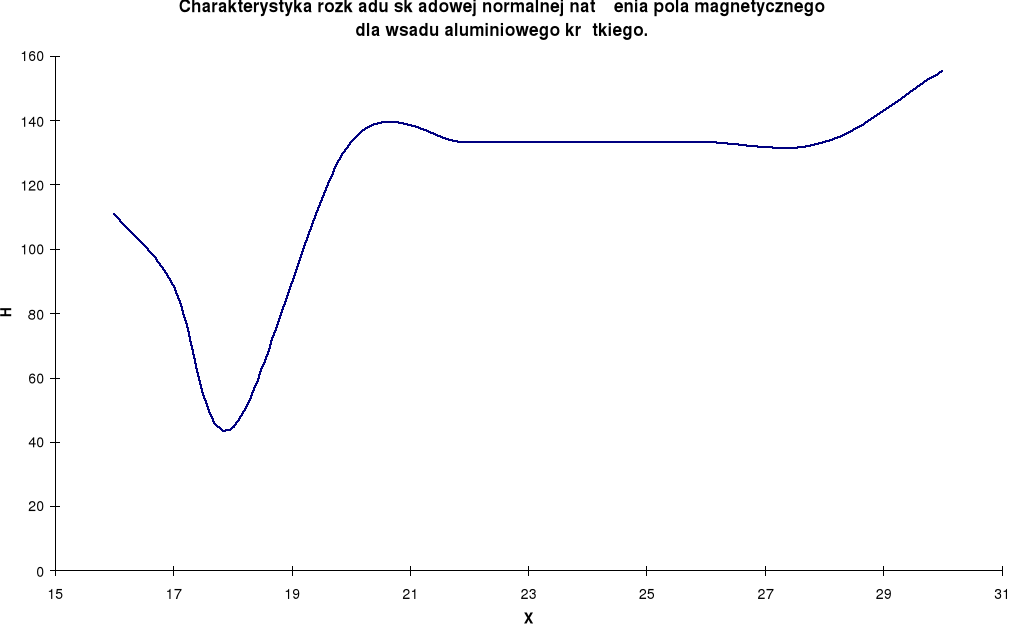

Charakterystyki rozkładu składowej normalnej natężenia pola magnetycznego dla badanych wsadów:

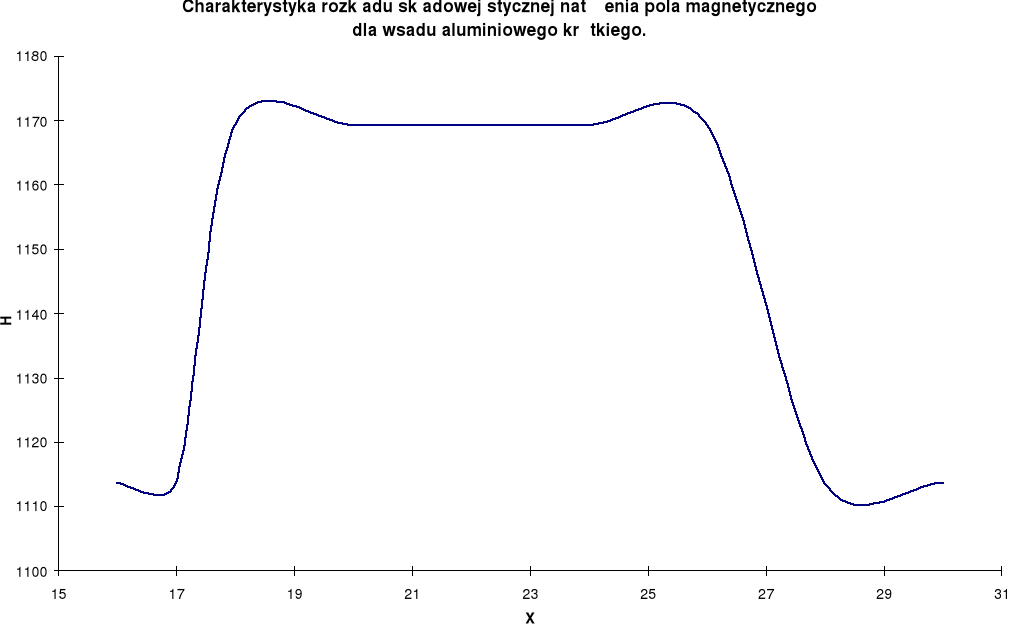

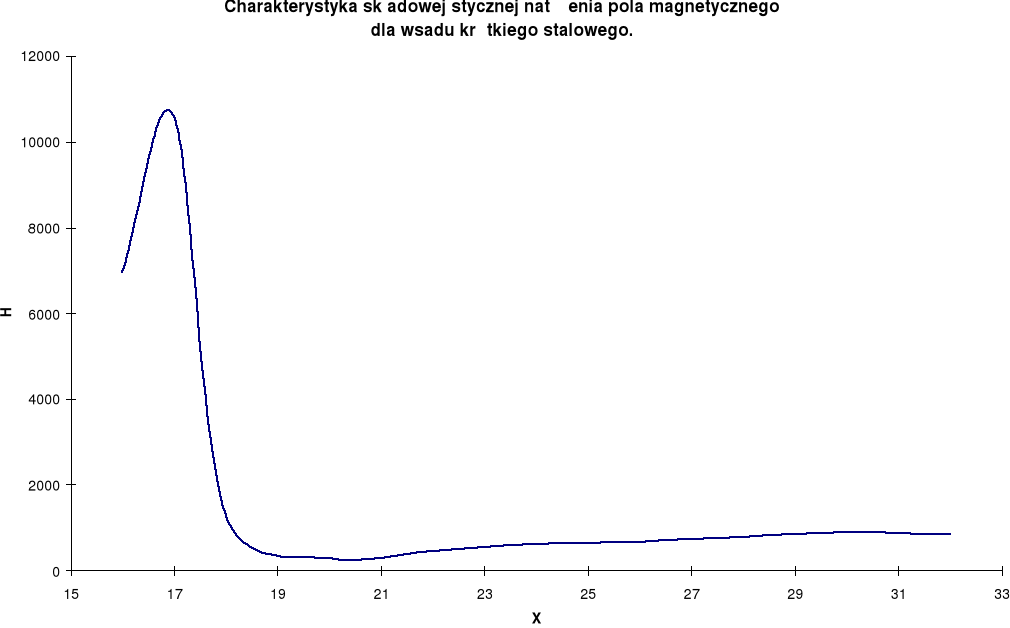

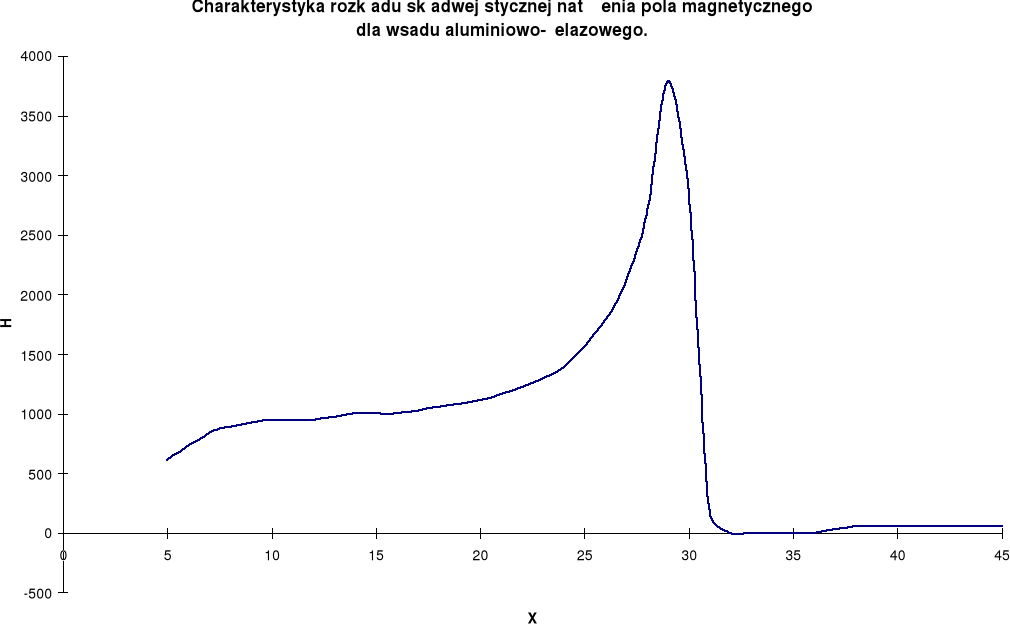

Charakterystyki rozkładu składowej stycznej natężenia pola magnetycznego dla badanych wsadów:

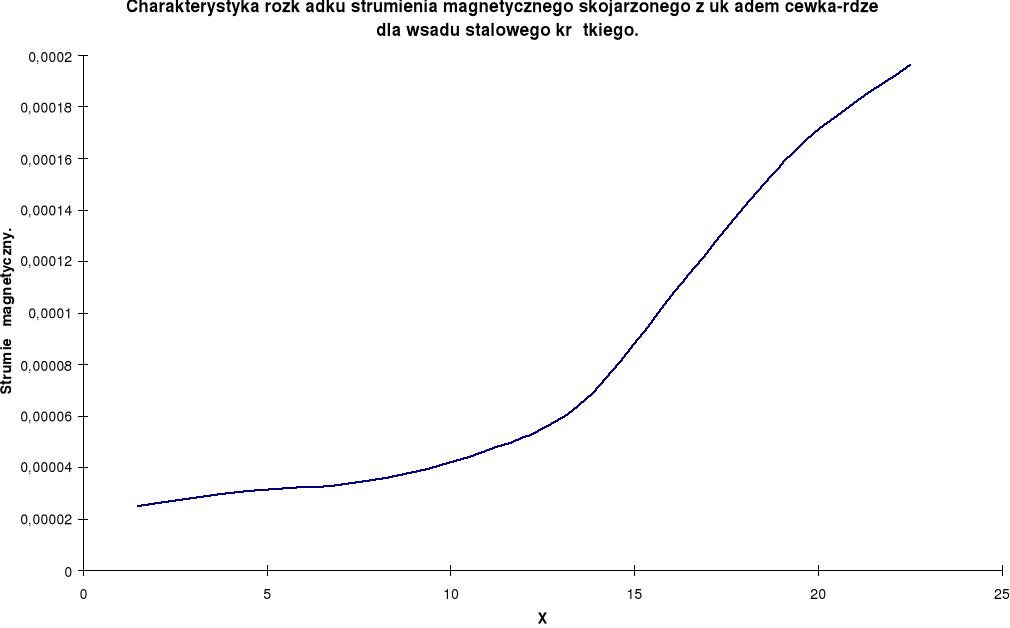

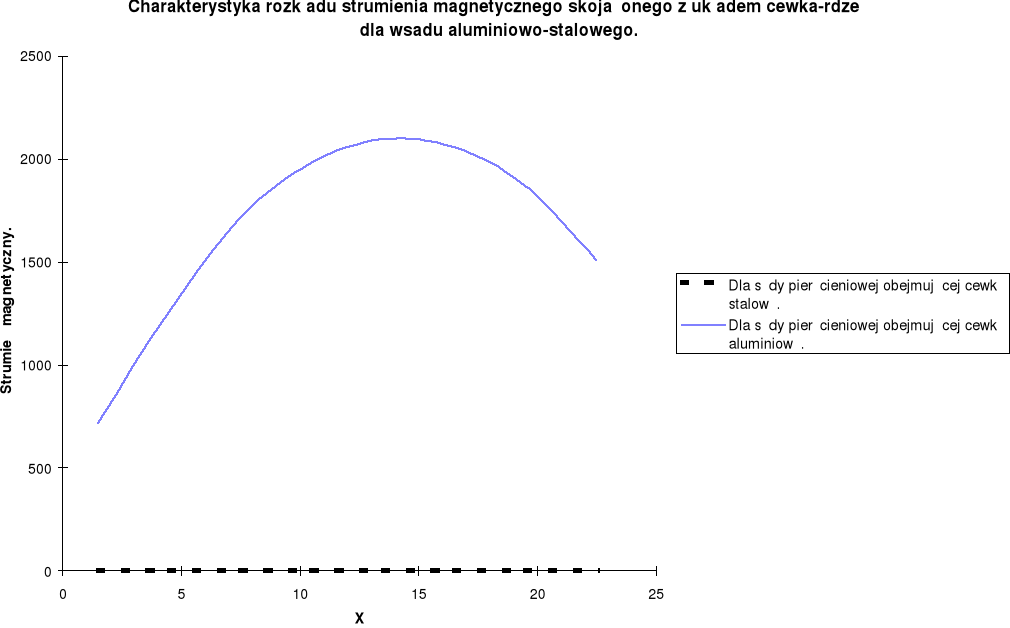

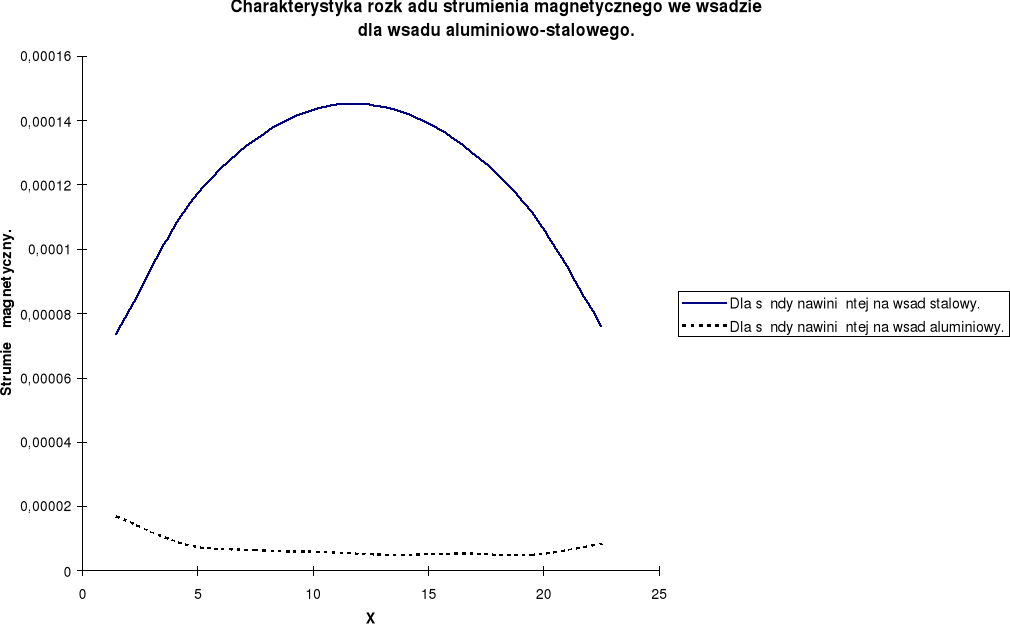

Charakterystyki rozkładu strumienia magnetycznego skojarzonego z cewką i rdzeniem dla badanych wsadów:

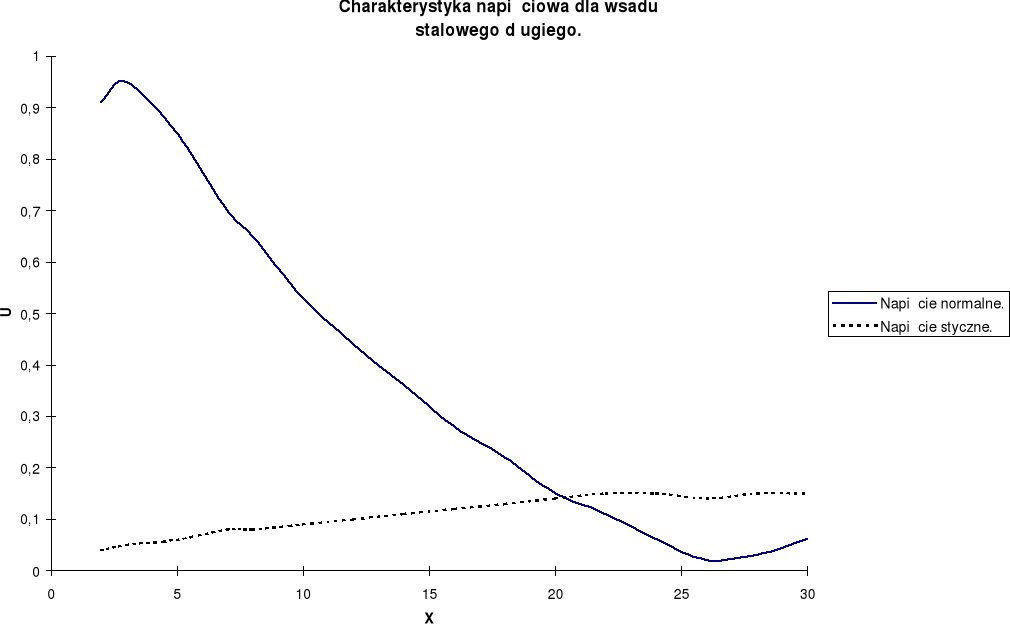

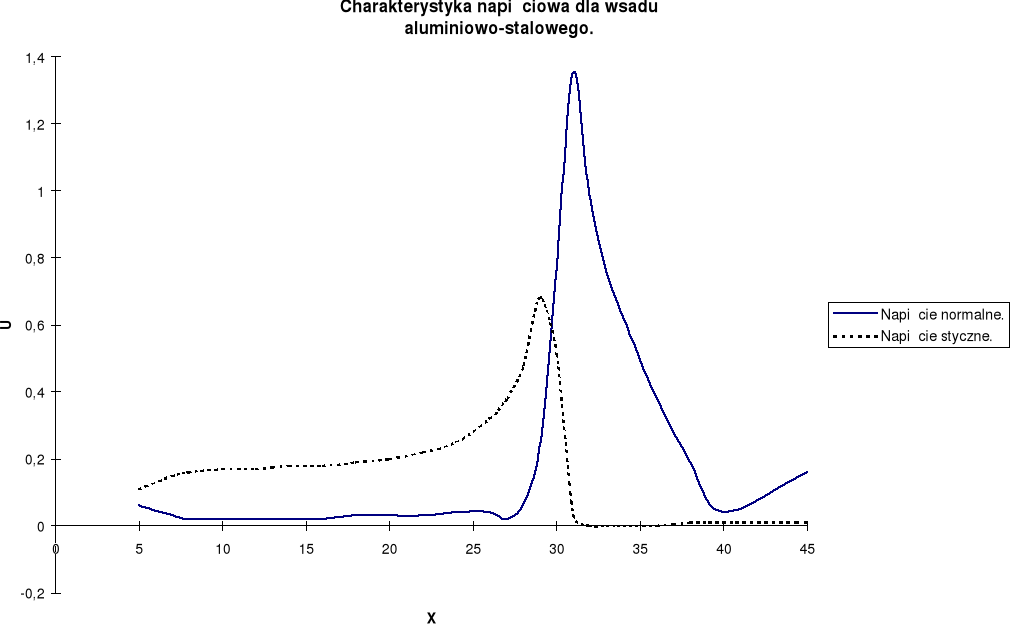

Charakterystyki napięciowe dla poszczególnych wsadów:

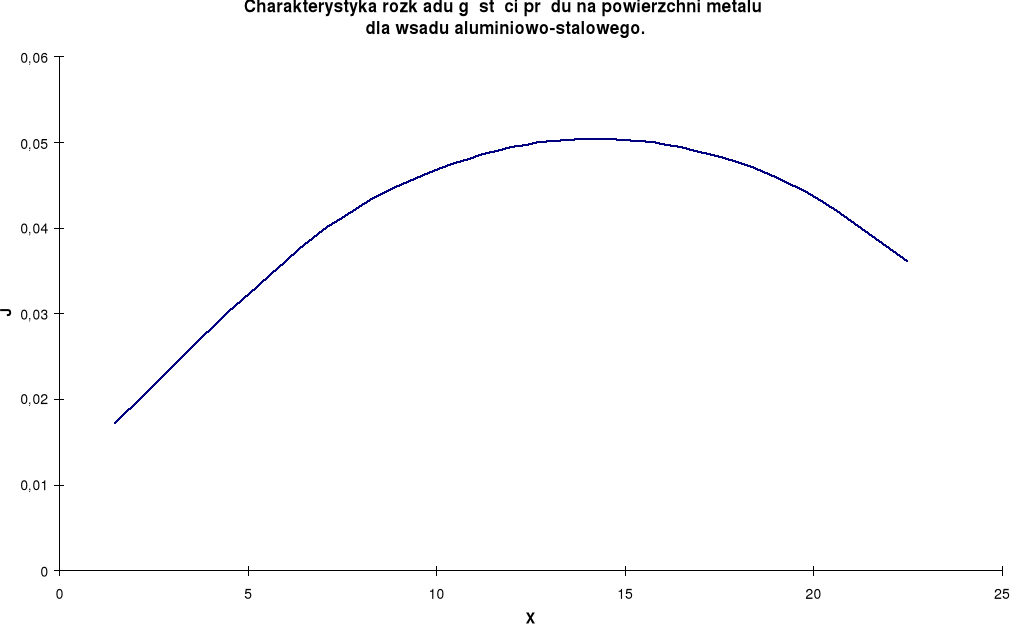

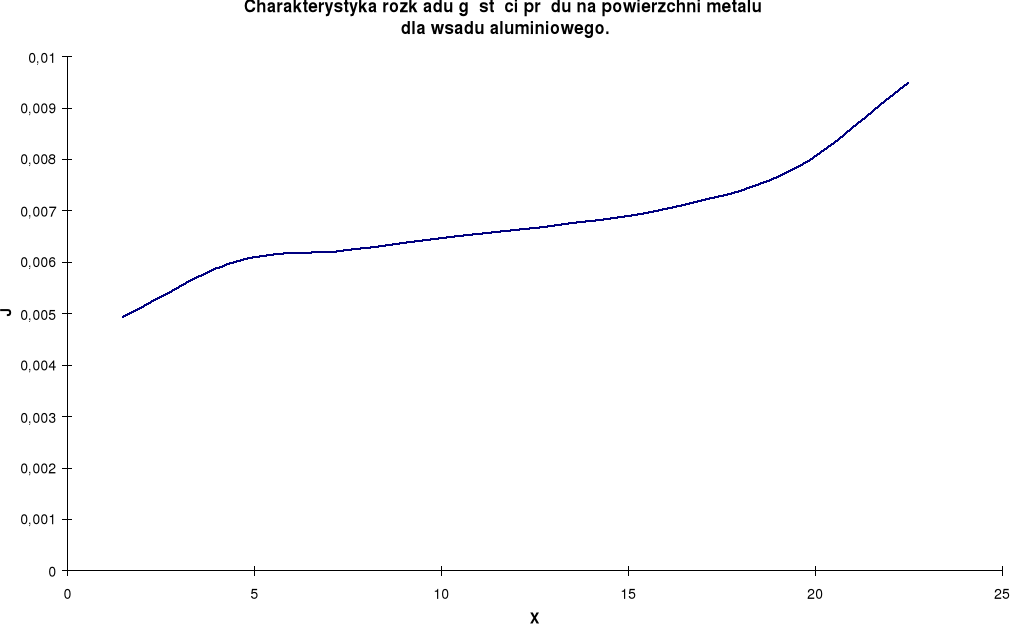

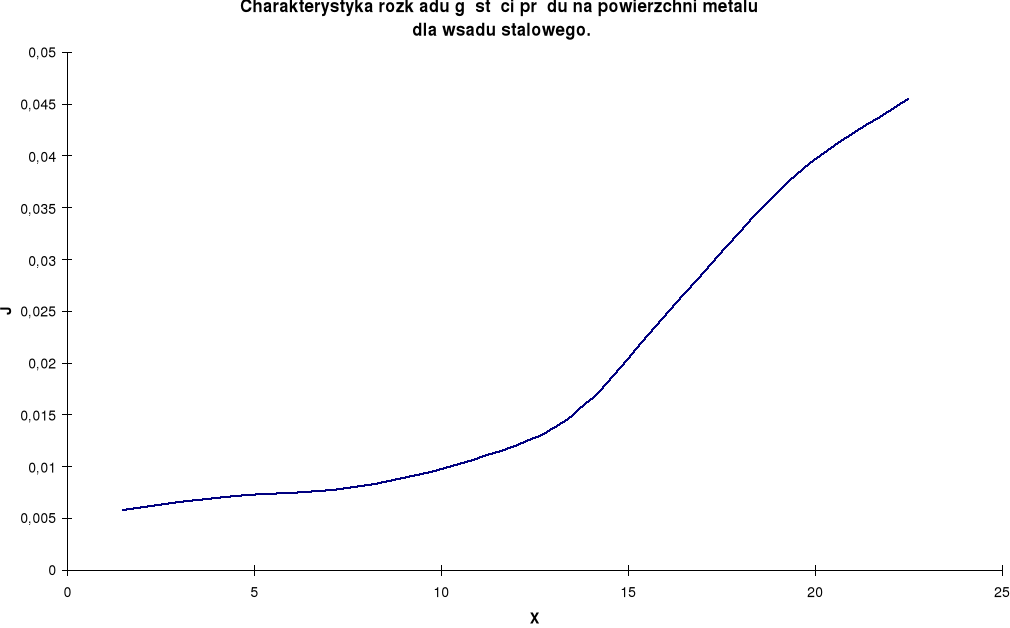

Charakterystyka rozkładu gęstości prądu na powierzchni metalu:

---
