LABORATORIUM INSTALACJI I OŚWIETLENIA ELEKTRYCZNEGO
POLITECHNIKA LUBELSKA W LUBLINIE |
|||
SKŁAD GRUPY: Kłoda Dominik Kubera Tomasz Karczmarz Marcin |
GRUPA DZIEK.: ED 6.3
|
DATA WYKONANIA: 04.06.2008 |
|
NR ĆWICZENIA: 8 |
TEMAT: Układy połączeń instalacji elektrycznych.
|
||
Celem ćwiczenia jest poznanie schematów jednokreskowych i praktyczne ich zastosowanie podczas łączenia fragmentów instalacji w oparciu o schematy wskazane przez prowadzącego.
Elementy wykorzystane przy połączeniu zadanego układu:
Wyłącznik różnicowoprądowy (1 sztuka)
Bezpiecznik 10A (1 sztuka)
Łączniki schodowe (2 sztuki)
Łącznik krzyżowy (1 sztuka)
Żarówki (3 sztuki)

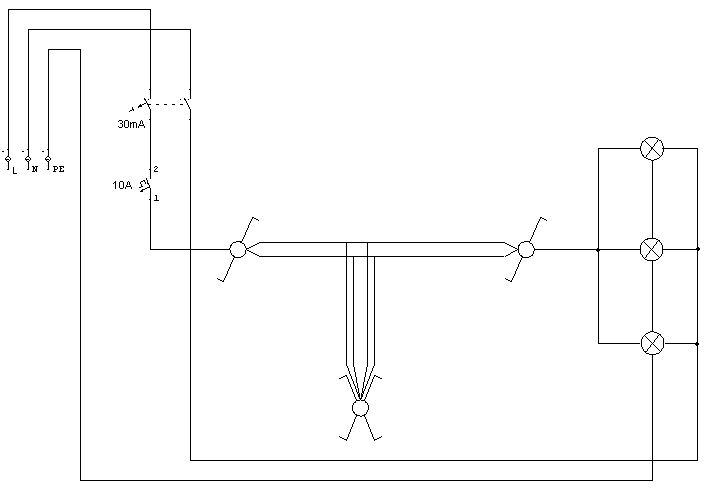

Schemat łączonego układu:
Wnioski:
W wykonywanym ćwiczeniu zapoznawaliśmy się ze sposobami łączenia instalacji elektrycznych. W zadanym przypadku użyliśmy łączników schodowych oraz łącznika krzyżowego. Połączony układ działał prawidłowo tzn. każdy z łączników w dowolnym położeniu włączał bądź wyłączał oświetlenie.
