…………………….. Rzeszów, dnia 28.04.2008r.

II MDLiK, L2

OBRÓBKA PLASTYCZNA I TWORZYWA SZTUCZNE

SPRAWOZDANIE Z ĆWICZENIA NR 1

Temat: Wyznaczanie krzywych umocnienia metali w próbie rozciągania.

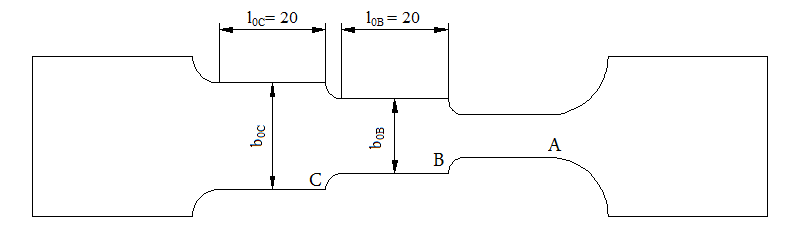

1. Schemat próbki

2. Tabela wyników

MATERIAŁ	Wymiary próbki przed zerwaniem [mm]					Pmax [kN]	Wymiary próbki po zerwaniu [mm]
	g0	b0B	b0C	l0B	l0C		lB	lC
Miedź	0,97	14,87	16,07	20	20	3,25	25,72	23,2
Stal	0,98	14,5	15,83	20	20	4,5	23,46	21,64
Aluminium	0,98	14,86	16,13	20	20	1,15	24,81	21,76

3. Przebieg ćwiczenia

• Przygotować tabelę do zapisywania wyników pomiarów według wzoru.

• Na przygotowanych próbkach nanieść bazy pomiarowe długości 20mm w strefie B i C

• Za pomocą mikrometru zmierzyć grubość próbki, szerokość b_0B, b_0C oraz mikroskopu warsztatowego - długość l_0B i l_0C.

• Określić siłę potrzebną do przeprowadzenia próby i ustawić dynamometrem maszyny wytrzymałościowej na odpowiedni zakres pomiarowy. Wyzerować wskazania dynamometru.

• Zamocować próbkę w uchwytach maszyny wytrzymałościowej, zerwać ją i zanotować wartość siły maksymalnej.

• Zmierzyć za pomocą mikroskopu warsztatowego długość odcinków l_B i l_C.

• Wyniki zanotować w tabeli.

4. Wzory potrzebne do obliczeń

STAŁE MATERIAŁOWE

RÓWNANIE KRZYWYCH UMOCNIENIA

ε₁ = 0

ε₂ = 0,1

ε₃ = 0,15

ε₄ = 0,2

ε₅ = 0,25

ε₆ = 0,3

5. Obliczenia

MIEDŹ

ε_B = 0,252

ε_C = 0,148

n = 0,343

C = 469,476 [MPa]

δ₁ = 0 [MPa]

δ₂ = 210.828 [MPa]

δ₃ = 242,746 [MPa]

δ₄ = 268,282 [MPa]

δ₅ = 289,925 [MPa]

δ₆ = 308,899 [MPa]

STAL

ε_B = 0,16

ε_C = 0,079

n = 0,239

C = 575,873 [MPa]

δ₁ = 0 [MPa]

δ₂ = 332,229 [MPa]

δ₃ = 366,019 [MPa]

δ₄ = 392,058 [MPa]

δ₅ = 413,524 [MPa]

δ₆ = 431,933 [MPa]

ALUMINIUM

ε_B = 0,216

ε_C = 0,084

n = 0,227

C = 138,837 [MPa]

δ₁ = 0 [MPa]

δ₂ = 82,276 [MPa]

δ₃ = 90,217 [MPa]

δ₄ = 96,311 [MPa]

δ₅ = 101,321 [MPa]

δ₆ = 105,606 [MPa]

6. Wykresy

7. Wnioski

Na zamieszczonym wykresie dla podanych punktów pomiarowych dla każdej z próbek doskonale widać fazę odkształceń sprężystych (linia prosta), fazę niestateczną oraz stateczną odkształceń plastycznych (zaokrąglenie). Przebiegi te są bardzo podobne do podanych w literaturze. Można wiec wnioskować iż otrzymane stałe materiałowe a zatem wzory na krzywe umocnienia są poprawne.

---
