AGH Materiałoznastwo Elektrotechniczne Laboratorium |
Grupa 2: |
||||
wydział EAIiE |
rok akademicki 2011/2012 |
rok studiów II |
|
||
Temat: Badanie obciążalności prądowej przewodów w szerokim zakresie temperatur
|
|||||
data wykonania 27.10.2011 |
data zaliczenia
|
ocena
|
|||
I. Opis układu pomiarowego:

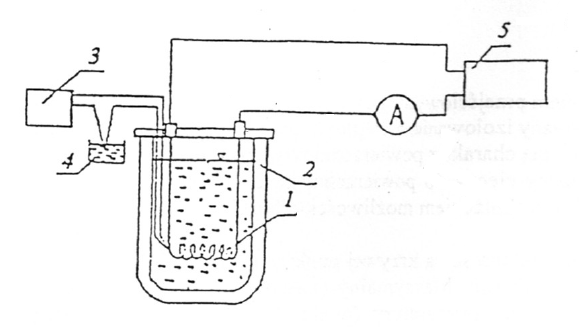

Schemat układu pomiarowego:
Badany przewód
Kriostat
Układ pomiaru temperatury (termopara miedź- konstantan oraz miliwoltomierz)
Naczynie zawierające mieszaninę wody z lodem, w którym umieszczona jest druga końcówka termopary
Układ zasilania
Termopara składa się z dwóch cienkich drucików metalowych (termoelektrod), różniących się potencjałami termoelektrycznymi, zespawanych lub zlutowanych ze sobą na jednym końcu, zaizolowanych elektrycznie i umieszczonych w obudowie. Różnica potencjałów powstająca na styku metali nazywana jest kontaktową różnicą potencjałów, a jej wartość zależy od rodzaju stykających się metali oraz temperatury złącza. Zasada działania termopar opiera się na zjawisku Seebecka. Główną zaletą tych urządzeń jest przetwarzanie bezpośrednio wielkości nieelektrycznej -temperatury, na wielkość elektryczną - napięcie. Pozwala to przesyłać sygnały na duże odległości, przetwarzanie i gromadzenie danych o temperaturze badanego obiektu, a także sterowanie różnymi procesami. Ponadto termopary są niezawodne, proste i tanie.
II. Tabele z wynikami pomiarów:
Dla użytej termpary miedź-konstantal przelicznik temperaturowy wynosi - 0,04 [mV] na 1 [oC]
Chłodzenie - 25A |
||
Czas [s] |
Napięcie [mV] |
Temperatura [oC] |
0 |
1,6 |
40 |
1 |
1,4 |
35 |
2 |
1,3 |
32,5 |
3 |
1,3 |
32,5 |
4 |
1,2 |
30 |
5 |
1,2 |
30 |
6 |
1,1 |
27,5 |
7 |
1,1 |
27,5 |
8 |
1,1 |
27,5 |
9 |
1 |
25 |
10 |
1 |
25 |
11 |
1 |
25 |
12 |
1 |
25 |
Grzanie - 25A |
||
Czas [s] |
Napięcie [mV] |
Temperatura [oC] |
1 |
0,8 |
20 |
2 |
0,9 |
22,5 |
3 |
1 |
25 |
4 |
1 |
25 |
5 |
1,1 |
27,5 |
6 |
1,1 |
27,5 |
7 |
1,2 |
30 |
8 |
1,2 |
30 |
9 |
1,3 |
32,5 |
10 |
1,3 |
32,5 |
11 |
1,3 |
32,5 |
Grzanie - 50A |
||
Czas [s] |
Napięcie [mV] |
Temperatura [oC] |
0 |
1 |
25 |
1 |
1,8 |
45 |
2 |
2,1 |
52,5 |
3 |
2,3 |
57,5 |
4 |
2,6 |
65 |
5 |
2,7 |
67,5 |
6 |
2,8 |
70 |
7 |
3 |
75 |
8 |
3 |
75 |
9 |
3,1 |
77,5 |
IV. Przebieg ćwiczenia wnioski
Podczas ćwiczenia przepuszczaliśmy prąd 25A i 50A miedzianym przewodem o średnicy 2,7m
