POLITECHNIKA LUBELSKA W LUBLINIE	Laboratorium
		Ćwiczenie nr 8
Nazwisko i imię Brytan Sebastian Bukowski Piotr Gołąb Rafał		Semestr III	Grupa ED 3.5	Rok akademicki 2002/2003
Temat ćwiczenia Stany nieustalone w obwodach z elementami RC			Data wykonania: 13.XI.2002r	Ocena

1.Schemat układu pomiarowego.

Wycięty z powodu tego, iż zajmował ok. 3,5MB i nie mieścił się na dyskietce.

2.Tabela pomiarowa.

Lp	t	Ładowanie kondensatora				Rozładowanie kondensatora
				C1=18μC, R1=2MΩ				C1=18 μC, R1=2MΩ
				U	Uc	Ur	i	U	Uc	Ur	i
	s	V	V	V	μA	V	V	V	μA
1	0	2,61	0	2,61	1,305	2,61	2,61	0	0
2	10	2,61	0,68	1,93	0,965	2,61	1,91	0,7	0,35
3	20	2,61	1,06	1,55	0,775	2,61	1,45	1,16	0,58
4	30	2,61	1,38	1,23	0,615	2,61	1,17	1,44	0,72
5	40	2,61	1,64	0,97	0,485	2,61	0,92	1,69	0,845
6	50	2,61	1,79	0,82	0,41	2,61	0,73	1,88	0,94
7	60	2,61	1,98	0,63	0,315	2,61	0,58	2,03	1,015
8	70	2,61	2,05	0,56	0,28	2,61	0,46	2,15	1,075
9	80	2,61	2,21	0,4	0,2	2,61	0,37	2,24	1,12
10	90	2,61	2,27	0,34	0,17	2,61	0,29	2,32	1,16
11	100	2,61	2,32	0,29	0,145	2,61	0,25	2,36	1,18
12	110	2,61	2,38	0,23	0,115	2,61	0,2	2,41	1,205
13	120	2,61	2,42	0,19	0,095	2,61	0,17	2,44	1,22
14	130	2,61	2,44	0,17	0,085	2,61	0,14	2,47	1,235
15	140	2,61	2,46	0,15	0,075	2,61	0,12	2,49	1,245
16	150	2,61	2,48	0,13	0,065	2,61	0,1	2,51	1,255
17	160	2,61	2,49	0,12	0,06	2,61	0,09	2,52	1,26
18	170	2,61	2,5	0,11	0,055	2,61	0,08	2,53	1,265
19	180	2,61	2,51	0,1	0,05	2,61	0,07	2,54	1,27

Lp	t	Ładowanie kondensatora				Rozładowanie kondensatora
				C2=10 μC, R2=910kΩ				C2=10 μC, R2=910kΩ
				U	Uc	Ur	i	U	Uc	Ur	i
1	s	V	V	V	μA	V	V	V	μA
2	0	2,61	0	2,61	2,868132	2,61	2,61	0	0
3	5	2,61	1,09	1,52	1,67033	2,61	1,42	1,19	1,307692
4	10	2,61	1,79	0,82	0,901099	2,61	0,82	1,79	1,967033
5	15	2,61	2,09	0,52	0,571429	2,61	0,5	2,11	2,318681
6	20	2,61	2,25	0,36	0,395604	2,61	0,32	2,29	2,516484
7	25	2,61	2,38	0,23	0,252747	2,61	0,2	2,41	2,648352
8	30	2,61	2,44	0,17	0,186813	2,61	0,13	2,48	2,725275
9	35	2,61	2,48	0,13	0,142857	2,61	0,09	2,52	2,769231
10	40	2,61	2,5	0,11	0,120879	2,61	0,06	2,55	2,802198
11	45	2,61	2,51	0,1	0,10989	2,61	0,04	2,57	2,824176

Lp	t	Ładowanie kondensatora				Rozładowanie kondensatora
				C3=10 μC, R3=2MΩ				C3=10 μC, R3=2MΩ
				U	Uc	Ur	i	U	Uc	Ur	i
	s	V	V	V	μA	V	V	V	μA
1	0	2,61	0	2,61	1,305	2,61	2,61	0	0
2	5	2,61	0,68	1,93	0,965	2,61	1,9	0,71	0,355
3	10	2,61	1,08	1,53	0,765	2,61	1,49	1,12	0,56
4	15	2,61	1,36	1,25	0,625	2,61	1,16	1,45	0,725
5	20	2,61	1,6	1,01	0,505	2,61	0,94	1,67	0,835
6	25	2,61	1,96	0,65	0,325	2,61	0,7	1,91	0,955
7	30	2,61	2,07	0,54	0,27	2,61	0,57	2,04	1,02
8	35	2,61	2,15	0,46	0,23	2,61	0,45	2,16	1,08
9	40	2,61	2,21	0,4	0,2	2,61	0,36	2,25	1,125
10	45	2,61	2,26	0,35	0,175	2,61	0,29	2,32	1,16
11	50	2,61	2,28	0,33	0,165	2,61	0,23	2,38	1,19
12	55	2,61	2,34	0,27	0,135	2,61	0,18	2,43	1,215
13	60	2,61	2,37	0,24	0,12	2,61	0,15	2,46	1,23
14	65	2,61	2,38	0,23	0,115	2,61	0,12	2,49	1,245
15	70	2,61	2,4	0,21	0,105	2,61	0,1	2,51	1,255
16	75	2,61	2,41	0,2	0,1	2,61	0,08	2,53	1,265
17	80	2,61	2,42	0,19	0,095	2,61	0,07	2,54	1,27
18	85	2,61	2,43	0,18	0,09	2,61	0,06	2,55	1,275
19	90	2,61	2,44	0,17	0,085	2,61	0,05	2,56	1,28
20	95	2,61	2,45	0,16	0,08	2,61	0,04	2,57	1,285
21	100	2,61	2,47	0,14	0,07	2,61	0,04	2,57	1,285

Wartości stałych czasowych dla poszczególnych układów:

Układ I: τ=36s

Układ II: τ=9,1s

Układ III: τ=20s

2.Wykresy badanych zależności.

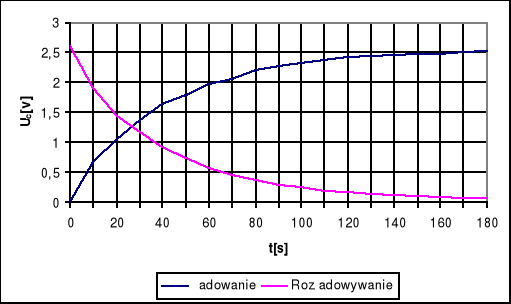

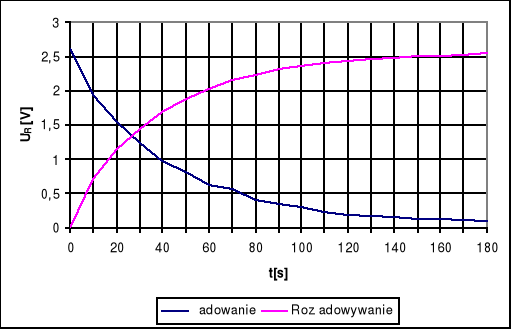

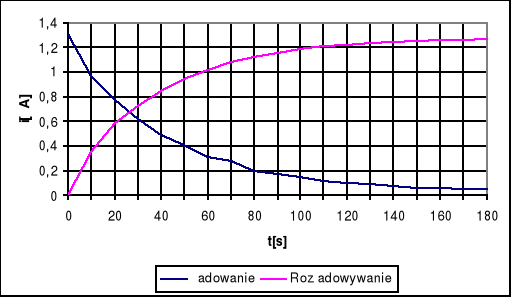

Dla pierwszego układu:

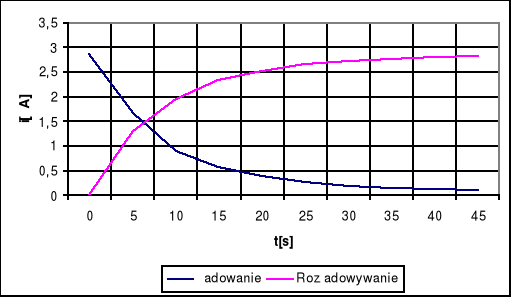

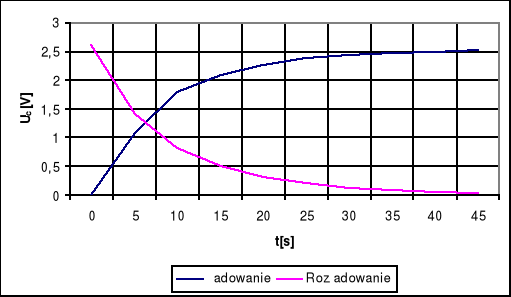

Dla drugiego układu:

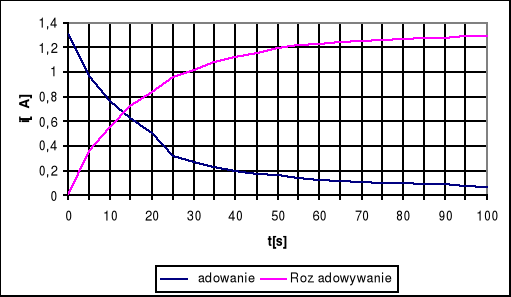

Dla trzeciego układu:

3.Przykładowe obliczenia.

Pozostałe wielkości w tabelce tzn U_R i i obliczyłem ze wzorów:

Np. dla trzeciego pomiaru pierwszego układu:

Ładowanie:

Rozładowanie:

Lub dla szóstego pomiaru drugiego układu:

Ładowanie:

Rozładowanie:

4.Wnioski

Łatwo zauważyć, że wszystkie otrzymane charakterystyki mają podobny kształt np.:

-charakterystyki i=f(t) i U_R=f(t) dla ładowania i rozładowywania

Pewne odchylenia na wykresach wynikają z niedokładności pomiarów. Sprawdzanie napięcia na kondensatorze tj. chwilowe dotykanie przewodem jednego z zacisku kondensatora powodowało „dodatkowe” rozładowywanie kondensatora-oprócz rozładowywania przez podłączoną rezystancję.

Oczywiście imwiększa jest stała czasowa tym więcej pomiarów można wykonać i charakterystyka wychodzi dokładniej, zaś dla małej wartości stałej czasowej wykonanie ćwiczenia było nieco trudne ponieważ pomiary napięcia trzeba było przeprowadzać np. co 5 sekund.

Można także zauważyć, że w żadnym przypadku kondensator nie naładował się do „końca” tzn nie otrzymaliśmy na nim napięcia równego napięciu źródła stałego. Dzieje się tak ponieważ mamy do czynienia z przyrządami rzeczywistymi a nie idealnymi i podobnie jak we wszystkich przyrządach rzeczywistych tak i tu występują straty.

---
