MECHANIKA PŁYNÓW

LABORATORIUM

WYPŁYW PRZEZ

MAŁY OTWÓR

Politechnika Opolska

Wydział Mechaniczny

II rok Inżynierii Środowiska

Celem ćwiczenia było doświadczalne zbadanie zjawiska wypływu cieczy przez mały otwór ze zbiornika i porównanie wyników pomiarów rzeczywistego z obliczeniami teoretycznego czasu wypływu.

Wypływ cieczy mierzymy dla zbiornika w kształcie walca o wymiarach:

Średnica zbiornika D = 19 cm

Średnica otworu wyl. D = 5 mm

Wysokość zbiornika H = 23,5 cm

Teoretyczny czas wypływu dla zbiornika w kształcie walca wyliczamy ze wzoru:

Wysokość poziomu cieczy		Czas teoretyczny
H0	0,2	t0	0
H1	0,16	t1	30,78327
H2	0,12	t2	65,72385
H3	0,08	t3	107,1698
H4	0,04	t4	161,1833
H5	0	t5	291,5833

Wnioski

W doświadczeniu powinniśmy zmierzyć czas wypływu 3-krotnie, ale ponieważ średnia jest w przybliżeniu taka sama jak pomiary, możemy to pominąć i zmierzyć tylko raz czas wypływu.

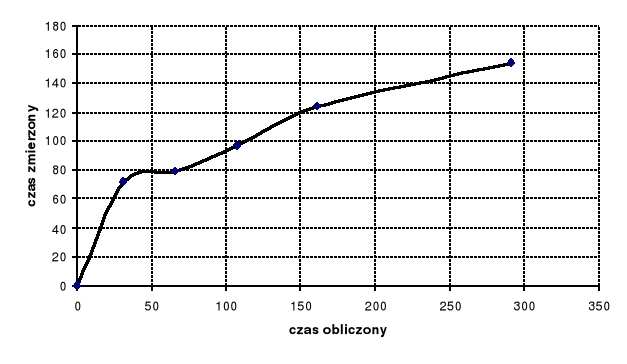

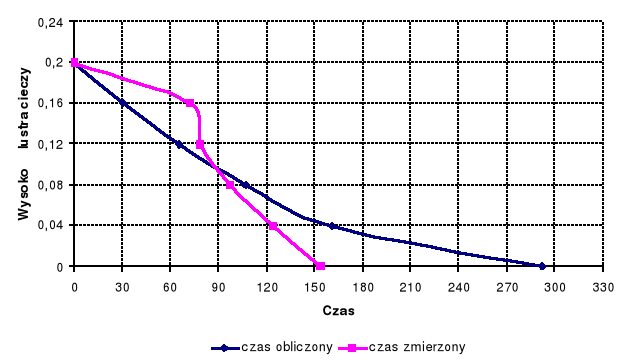

Jak widać na pierwszym wykresie czas obliczony różni się od czasu zmierzonego. Przecinają się one mniej więcej w połowie wysokości lustra cieczy od poziomu początkowego i w tych okolicach są dość zbliżone, ale ostatecznie czas obliczony jest prawie 2 razy dłuższy od zmierzonego. Mogło mieć wpływ na to niedokładne otworzenie zaworu spustowego i zaburzenie w ten sposób strumienia cieczy.

---
