Topologia magistrali (szyny, liniowa) - wszystkie elementy sieci podłączone do jednej magistrali

Zalety topologii typu magistrala:

• Sygnał po dotarciu do końca kabla zostaje automatycznie wygaszony przezzamontowany tam terminator, co zapobiega zbędnym odbiciom sygnału

• Sieć może pracować nawet w sytuacji gdy jeden z węzłów ulegnie awarii

• Niski koszt dzięki małej ilości kabli oraz prostota ułożenia medium transmisyjnego

Wady tej topologii:

• Wszystkie kable muszą być tego samego rodzaju

• Trudna diagnoza w wypadku uszkodzenia kabla i całkowite wyłączenie sieci przy uszkodzeniu kabla głównego

Topologia pierścienia - poszczególne elementy są połączone pomiędzy sobą odcinkami kabla tworząc zamknięty pierścień

Zalety topologii typu pierścień:

• W ramach jednego pierścienia można stosować różne rodzaje kabla

• Brak terminatorów

Wady tej topologii:

• Awaria jednego węzła lub łącza może być powodem awarii całej sieci

• Utrudniona diagnoza uszkodzeń

• Dołączenie nowego węzła wymaga wyłączenia całej sieci

• Dane poruszają się w jednym kierunku

• Czas propagacji jest zależny od liczby węzłów

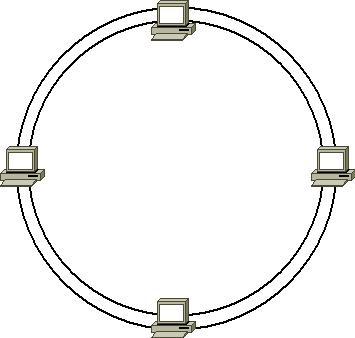

Topologia podwójnego pierścienia - poszczególne elementy są połączone pomiędzy sobą odcinkami tworząc dwa zamknięte pierścienie

Zalety topologii typu pierścień:

• W razie awarii jednego kabla - drugi pełni role asekuracyjną (sieć może nadal działać).

Wady tej topologii:

• Awaria jednego węzła lub łącza może być powodem awarii całej sieci

• Stosunkowo wysoki koszt spowodowany jest dużą ilością kabla potrzebnego do podłączenia komputerów

Topologia gwiazdy - komputery są podłączone do jednego punktu centralnego, koncentratora (koncentrator tworzy fizyczną topologię gwiazdy, ale logiczną magistralę) lub przełącznika

Zalety topologii typu gwiazda:

• Sieć może działać nawet, gdy jeden lub kilka komputerów ulegnie awarii.

• Sieć jest elastyczna i skalowalna

• Łatwość monitoringu, konserwacji, wykrywania i lokalizacji kolizji

Wady tej topologii:

• Stosunkowo wysoki koszt spowodowany jest dużą ilością kabla potrzebnego do podłączenia każdego z węzłów

• W wypadku awarii elementu centralnego jakim jest koncentrator sieć nie działa

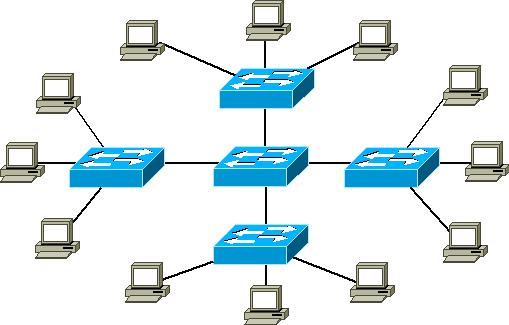

Topologia gwiazdy rozległej - posiada punkt centralny i punkty poboczne

Zalety topologii typu gwiazdy rozległej:

• Sieć może działać nawet, gdy jeden lub kilka komputerów ulegnie awarii.

Wady topologii typu gwiazdy rozległej:

• Stosunkowo wysoki koszt spowodowany jest dużą ilością kabla, oraz dużej ilości koncentratorów

• W wypadku awarii koncentratora, nie działa kilka stanowisk komputerowych

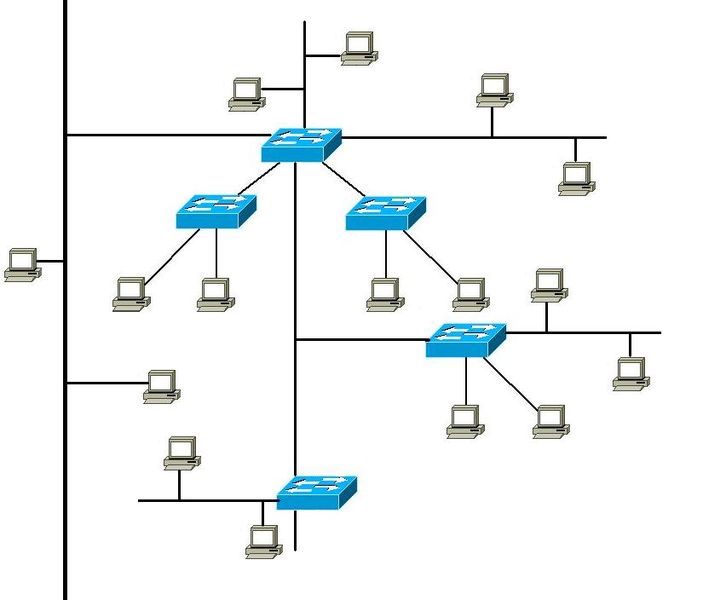

Topologia hierarchiczna - zwana także topologią drzewa, jest kombinacją topologii gwiazdy i magistrali

Zaletami topologii hierarchicznej są:

• łatwa konfiguracja

• sieć zazwyczaj nie jest czuła na uszkodzenie danego komputera czy kabla

• łatwa rozbudowa sieci komputerowej poprzez dodawanie kolejnych rozgałęzień

Wadami topologii hierarchicznej są:

• duża ilość kabli

• trudności w odnajdywaniu błędów

Topologia siatki - oprócz koniecznych połączeń sieć zawiera połączenia nadmiarowe; rozwiązanie często stosowane w sieciach, w których jest wymagana wysoka bezawaryjność

Zaletami topologii siatki są:

• niezawodna

• brak kolizji

• uszkodzony komputer zostaje odłączony od sieci

• przesył danych wieloma ścieżkami

Wadami topologii siatki są:

• wysoki koszt

• skomplikowana budowa

---
