Zużycie energii

W Polsce najważniejszą pozycją w bilansie energetycznym w mieszkaniach jest ogrzewanie (70%). Różnice w rocznym jednostkowym zużyciu energii do ogrzewania, w zależności od daty oddania budynku do użytku, są kolosalne. Od roku 1998, zgodnie z rozporządzeniem MSWiA w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, zużycie energii do ogrzewania powinno być znacznie niższe i nie przekraczać 160 kWh/m². Dla przykładu w nowych domach w Niemczech energii zużywa się do 100 kWh, a w Szwecji do 60 kWh. Zużycie energii potrzebnej do ogrzania budynków oddanych do użytku do 1985 r. średnio rocznie wynosi 240-380 kWh/m², w budynkach z lat 1986-92 do 200 kWh/m², a w budynkach oddanych w ostatnich latach - do 160 kWh/m². Warto zauważyć, że przed rokiem 1985 powstało prawie 70% obecnych zasobów mieszkaniowych, w tym do roku 1945 - około 30%! Według najnowszych badań opracowanych na potrzeby audytów energetycznych, tylko około 4% budynków w Polsce zużywa poniżej 200 kWh/m² na rok. Można bez przesady powiedzieć, że większość potrzebuje trzy- a nawet czterokrotnie więcej energii na cele grzewcze niż powinna.

Wymagania normowe

Działania oszczędnościowe są zbieżne z koniecznością dostosowania rynku materiałów budowlanych do wymagań Unii Europejskiej. Wyroby wprowadzane na rynek europejski muszą mieć takie właściwości, by obiekty z nich budowane mogły spełniać określone wymagania. Jednym z nich jest oszczędność energii i izolacyjność termiczna, wyrażona stosowaniem granicznego wskaźnika zapotrzebowania na ciepło E wyrażanego w kWh/m² lub kWh/m³ na rok. Wskaźnik ten wprowadzono, by pozostawić projektantom szersze pole manewru - budynek może mieć mniejszą izolacyjność cieplną ścian, pod warunkiem mniejszego przeszklenia lub odwrotnie.

Według Instytutu Techniki Budowlanej, graniczny wskaźnik zapotrzebowania na ciepło zostanie ustalony na poziomie 85-120 kWh/m² lub 25-36 kWh/m³ kubatury na rok, w zależności od tzw. współczynnika kształtu, czyli stosunku powierzchni wszystkich ścian zewnętrznych do kubatury. Oczywiście budynek o zwartym rzucie będzie się mieścił w niższym przedziale wskaźnika. Niezależnie od nowego podejścia, od 1982 r. dopuszczalny współczynnik przenikania ciepła U (dawne k) dla ścian zewnętrznych obniża się systematycznie. Wtedy zmieniono go z 1,16 W/m²K na 0,75 W/m²K, w 1991 r. obniżono do 0,55-0,70 W/m²K, a w 1997 wprowadzono - 0,50 W/m²K dla ścian jednomateriałowych i 0,30 W/m²K dla ścian z warstwą izolacji o przewodności nie większej niż 0,05 W/mK, czyli dla wszystkich nowoczesnych izolacji.

Podział termoizolacji ze względu na pochodzenie surowca

• materiały pochodzenia organicznego:

płyty pilśniowe porowate, płyty wiórowo-cementowe(suprema), płyty wiórkowo-magnezjowe (heraklith) izolacyjne, płyty paździerzowe, płyty wiórowe poprzecznie prasowane i wytłaczane, płyty i maty trzcinowe, płyty i maty ze słomy, wyroby korkowe, miał torfowy, płyty torfowe, włókna celulozowe (ekofiber); kauczuk naturalny o strukturze komórkowej (pory zamknięte - aeroflex);

• materiały pochodzenia mineralnego:

• wełna mineralna (bazaltowa, diabazowa, z żużla wielkopiecowego, z piasku kwarcowego) w postaci: granulatu, płyt,płyt lamella,płyt laminowanych welonem szklanym, otulin, mat; szkło piankowe czarne i białe

• materiały i wyroby z ziemi okrzemkowej: wyroby termalitowe (cegła i płytka termalitowa, otuliny termalitowe, zaprawy termalitowe), kruszywo keramzytowe;

• materiały z tworzyw sztucznych

polistyren piankowy, pianki poliuretanowe, piankowy polichlorek winylu, pianki mocznikowe (pianizol) ,pianka krylaminowa, pianki fenolowe , betony lekkie z kruszywem w postaci wypełniaczy np. styropianowych - styrobeton

WARSTWOWE PŁYTY ŚCIENNE -TERMOIZOLACYJNE: ATLANTIS (blacha stalowa ocynkowana, powlekana min. warstwą poliestru - płyta polistyrenowa - blacha stalowa ocynkowana, powlekana min. warstwą poliestru), PAROC (blacha stalowa powlekana - płyta z wełny mineralnej - blacha stalowa powlekana), PW (blacha stalowa powlekana - warstwa poliuretanu - blacha stalowa powlekana)

Zgodnie z obowiązującymi normami wyróżniamy:

• EN 13162 - wyroby z wełny mineralnej (MW),

• EN 13163 - wyroby z polistyrenu ekspandowanego (EPS),

• EN 13164 - wyroby z ekstrudowanej pianki polistyrenowej (XPS),

• EN 13165 - wyroby ze sztywnej pianki poliuretanowej (PUR),

• EN 13166 - wyroby z pianki fenolowej (PF),

• EN 13167 - wyroby ze szkła komórkowego (CG),

• EN 13168 - wyroby z wełny drzewnej (WW),

• EN 13169 - wyroby z ekspandowanego perlitu (EPB),

• EN 13170 - wyroby z ekspandowanego korka (ICB),

• EN 13171 - wyroby z włókien drzewnych (WF).

Właściwości fizyczne wybranych „termoizolatorów”

Wyrób	Gęstość objętościowa ρo [kg/m^3]	Współczynnik przewodzenia ciepła λ [W/mK]	Odporność ogniowa	Surowiec
Korek	190-250	0,024-0,031	trudnopalny	Kora dębu korkowego
Ekofiber stropodachy połacie dachowe ściany	30-35 45-50 60-65	0,037-0,039	trudnopalny	celuloza (makulatura)
Keramzyt frakcja 4-10 frakcja 10-20	300-350 280-300	0,065 0,055	niepalny	glina
Płyty pilśniowe porowate bitumowane	160 280	0,045 0,052	trudnopalny	zręby potartaczne
Płyty wiórowe Heraklith Heraklith M Heraklith BM Heraklith M-3 (rdzeń styropianowy) Heraklith E-21 (rdzeń z wełny skalnej) Heraklith SD (rdzeń z wełny skalnej)	Ciężar w kg/m^2 6,5-14,0 10,5-30,0 7,5-9,5 11,5-23,0 14,0-27,5	0,09-0,10 0,09 0,15-0,041 0,15-0,040 0,15-0,040	niepalny	wełna drzewna
Wełna szklana	12-125	0,03-0,04	Niepalny (z wyjątkiem lepiszcza)	piasek kwarcowy lub szkło z recyklingu
Wełna mineralna dachy płaski fasady izolacje przemysłowe	110-150 80-120 60-120	0,035-0,04	niepalny	diabaz, bazalt
Polistyren	12-50	0,04-0,042	samogasnący	spieniony styren
Poliuretan	32-47	Poniżej 0,03	trudnopalny	żywice poliestrowe
Polietylen	Ok.30	004	trudnopalny	etylen z krakingu ropy naftowej i gazu ziemnego

Dla powyższych izolacji cieplnych została ustanowiona również norma dotycząca oceny zgodności - PN-EN 13172 "Wyroby do izolacji cieplnej - Ocena zgodności". Norma ta określa procedury i kryteria oceny zgodności wyrobu do izolacji cieplnej z właściwą europejską specyfikacją wyrobu. Obejmuje ona wymagania:

• dla fabrycznej kontroli produkcji,

• kontroli badań, badań wstępnych,

• sposobu raportowania,

• przechowywania,

• pakowania i znakowania wyrobu,

• zadania dla producenta itp.

Charakterystyka wybranych wyrobów termoizolacyjnych

• Wyroby z wełny mineralnej (MW) - zgodnie z definicja zawar
  tą w normie EN 13162 wełnę mineralną zdefiniowano jako materiał izolacyjny o konsystencji włóknistej, wytworzony z roztopionego kamienia, żużla lub piasku kwarcowego. W ten sposób materiały izolacyjne z włókna szklanego zostały oficjalnie zawarte w definicji wełny mineralnej, co do tej pory nie było uwzględniane w normach na wełnę mineralną.

Wymagania normy PN-EN 13162:2002 dla wszystkich zastosowań
W normie wymagania dla wyrobów są podane w określonych klasach i poziomach tolerancji. Od producenta zależy to, w jakiej deklarowanej klasie (czy poziomie) będzie on produkował określony wyrób. W wymaganiach dla wszystkich zastosowań określono, jakie parametry produktu muszą być zadeklarowane przez producenta. Do takich parametrów należą:

• opór cieplny R_D - powinien być zawsze deklarowany, natomiast współczynnik przewodzenia ciepła λ_D powinien być deklarowany, jeżeli jest to możliwe (współczynnik ten dla wełny mineralnej wynosi 0,040-0,065 W/(m·K)

Oznaczenie oporu cieplnego oraz przewodności cieplnej materiałów i wyrobów bada się aparatami płytowymi pokazanymi na fot. 1 i 2,

Fot. 1. Aparat płytowy z osłoniętą płytą grzejną

Fot.2. Aparat płytowy z czujnikami gęstości strumienia cieplnego

• długość i szerokość wyrobu - określana zgodnie z EN 822: +2% dla długości,
  +1,5% dla szerokości;

• grubość wyrobu - określana zgodnie z EN 823 w formie poziomu i klasy tolerancji (na przykład T1,..., T5); Przykładowo w tabeli 1 podane są poziomy lub klasy dla grubości wyrobu.

Tabela 1.  Poziom i klasy tolerancji grubości

Poziom lub klasa	Tolerancja
T1	-5% lub -5 mm^a)	przekroczenie dopuszczalne
T2	-5% lub -5 mm^a)	+15% lub *15 mm^b)
T3	-3% lub -3 mm^a)	+10% lub +10 mm^b)
T4	-3% lub -3 mm^a)	+5% lub +5 mm^b)
T5	-1% lub -1 mm^a)	+3 mm

a) Ta wartość, która daje liczbowo większą tolerancję
b) Ta wartość, która daje liczbowo mniejszą tolerancję

• prostokątność wyrobu - określana zgodnie z EN 824: nie więcej niż 5 mm/m;

• płaskość wyrobu - zgodnie z EN 825: nie więcej niż 6 mm;

• stabilność wymiarowa (DS(T+)) - zgodnie z EN 1604: nie więcej niż 1% dla długości, grubości i szerokości;

Fot. 3. Stanowisko pomiarowe długości, szerokości , grubości, prostokątności i płaskości wyrobów do izolacji cieplnej

• wytrzymałość na rozciąganie równolegle do powierzchni czołowych - zgodnie z EN 1608: taka, aby utrzymać dwukrotny ciężar wyrobu;

Fot. 4. Aparat do badania wytrzymałości na rozciąganie prostopadle do powierzchni czołowych oraz do badania naprężenia ściskającego

• reakcja wyrobu na ogień - określona euroklasa^/* zgodnie z EN 13501-1, na przykład klasa A1, A2, B,..., F.

• opór dyfuzyjny, współczynnik przepuszczania pary wodnej, grubość warstwy powietrza równoważną oporowi dyfuzyjnemu warstwy materiału oraz współczynnik oporu dyfuzyjnego pary wodnej - bada się na stanowisku pokazanym na fot. 5

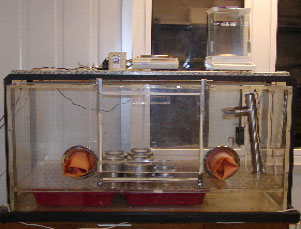

Fot. 5. Komora do określania charakterystyk związanych z transportem pary wodnej (strumień, współczynnik przepuszczalności, opór dyfuzyjny)

• badanie absorpcji wody przy długotrwałej dyfuzji pary

Fot. 6. Stanowisko badawcze

• badanie nasiąkliwości wodą

Fot. 7. Stanowisko badawcze

• IZOLACJE ISOVER (z włókien szklanych)

  DACHY SKOŚNE
  UNI-MATA , ISO-MATA , SUPER-MATA , RENO-MATA
  Maty z wełny mineralnej otrzymanej z włókien szklanych.
  stosowane jako izolacja termiczna i akustyczna:
  - dachów skośnych pomiędzy krokwiami,
  - podłóg i stropów drewnianych pomiędzy legarami,
  - ścian zewnętrznych o konstrukcji szkieletowej drewnianej i stalo
  wej

ŚCIANY DZIAŁOWE I SYSTEM OPTIMA SONIC

AKU-MATA
Mata z wełny mineralnej otrzymanej z włókien szklanych pokryta jednostronnie welonem z włókna szklanego, stosowana jako izolacja akustyczna przegród budowlanych. Jako wypełnienie konstrukcji lekkich ścian działowych w budownictwie mieszkaniowym użyteczności publicznej i przemysłowym.
SONIC-MATA / SYSTEM OPTIMA SONIC /
Opitma-Sonic - system wewnętrznej renowacji akustycznej
Zastosowanie
Wewnętrzna izolacja akustyczna istniejących ścian i sufitów m.in: murowanych, szkieletowych, betonowych
System Optima Sonic składa się z:
- wełny mineralnej z włokiem szklanych Sonic-Mata
- specjalnych profili stalowych OptimaU i OptimaC
- zestawu mocującego Optima PL 35

Dodatkowym elementem jest dowolna płyta gipsowo-kartonowa o grubości 12,5 mm oraz akcesoria montażowe dowolnego producenta.
OCIEPLENIE ŚCIAN METODĄ LEKKĄ MOKRĄ

FASOTERM PF ORAZ FASOTERM NF
Izolacja cieplna w metodzie lekkiej mokrej ścian zewnętrznych budynków nowo wznoszonych i budynków istniejących oraz sufitów garaży podziemnych.
FASOTERM PF
Wytrzymałość na rozciąganie prostopadle do pow: 15 kPa.
Naprężenie ściskające przy 10% deformacji względnej: 40 kPa
Wytrzymałość na ścinanie: 20 kPa
FASOTERM NF
Parametry: wytrzymałość na rozciąganie prostopadle do pow: 50 kPa. naprężenie ściskające przy 10% deformacji względnej: 40 kPa, wytrzymałość na ścinanie 20 kPa
OCIEPLENIE ŚCIAN METODĄ LEKKĄ SUCHĄ

UNI-PŁYTA ORAZ POLTERM MAX
Stosowane jako izolacja cieplna i akustyczna:
- ścian docieplanych metodą lekką suchą pod okładziny elewacyjne z paneli siding, blach trapezowych, desek itp.
- ścian zewnętrznych i wewnętrznych konstrukcji szkieletowej (drewnianej i stalowej),
- ścian osłonowych hal jako wypełnienie profilowanych blach i kaset
Parametry
Temperatura stosowania 250^oC
Krótkotrwała nasiąkliwość wodą metodą częściowego zanurzenia 0,5kg/m²


VENTITERM , VENTITERM PLUS ORAZ FASO-PŁYTA
Izolacja termiczna i akustyczna ścian osłonowych, ocieplanych metodami suchymi pod wentylowane okładziny elewacyjne wykonane z kamienia, szkła, blachy, itp.
Parametry
Temperatura stosowania 250^oC
Krótkotrwała nasiąkliwość wodą metodą częściowego zanurzenia 0,5kg/m²
Wytrzymałość na rozrywanie siłą prostopadłą do powierzchni > 2kPa
Ściśliwość pod obciążeniem 4 kPa < 8%
Warstwa welonu szklanego na powierzchni płyty podnosi właściwości hydrofobowe materiału izolacyjnego oraz pełni rolę wiatroizolacji.

DACHY PŁASKIE

ZŁOTY DACH , SREBRNY DACH , DACHOTERM MONO
Izolacja termiczna dachów płaskich, pod bezpośrednie krycie papą, membranami PVC i EPDM. Do termorenowacji dachów płaskich.
ZŁOTY DACH (zestaw dwuwarstwowy)
Dwuwarstwowy zestaw izolacji termicznej dachów płaskich składający się z płyt z wełny mineralnej szklanej (Deska Dachowa 3316 - warstwa górna) i wełny mineralnej skalnej (Dachoterm SL - warstwa spodnia)
Deska Dachowa - parametry
Naprężenie ściskające przy 10% deformacji wzg: min. 5 kPa.
Dachoterm SL - parametry
Naprężenie ściskające przy 10% deformacji względnej: min. 40 kPa,
Naprężenie ściskające pod obciążeniem punktowym 5 mm: min. 400 N

SREBRNY DACH (zestaw dwuwarstwowy)
Dwuwarstwowy zestaw izolacji termicznej dachów płaskich składający się z płyt z wełny mineralnej otrzymanej z włókien skalnych:
Dachoterm G - warstwa górna, Dachoterm SL - warstwa spodnia
Dachoterm G - parametry
Naprężenie ściskające przy 10% deformacji względnej: min. 70 kPa,
Naprężenie ściskające pod obciążeniem punktowym 5 mm: min. 900 N
Dachoterm - parametry
Naprężenie ściskające przy 10% deformacji względnej: min. 40 kPa,
Naprężenie ściskające pod obciążeniem punktowym 5 mm: min. 400 N
DACHOTERM MONO (zestaw jednowarstwowy)

Płyta dachowa z wełny mineralnej otrzymanej z włókien skalnych wzmocniona jednostronnie welonem szklanym
Parametry
Naprężenie ściskające przy 10% deformacji względnej: min. 40 kPa

Naprężenie ściskające pod obciążeniem pkt. 5 mm: min.600 N
(Aprobaty do pobrania na dole strony)

FUNDAMENTY I PODŁOGI

STROPOTERM

Izolacja termiczna i akustyczna podłóg na stropach lub na gruncie stosowana pod wylewki betonowe. Płyty Stropoterm stosowane są jako warstwa izolacyjna w systemie ogrzewania podłogowego
Parametry
Max. temperatura użytkowa: 250^oC
Naprężenie ściskające przy 10% odkształceniu względnym: 60 kPa
GRUNTOTERM
Izolacja termiczna:
- pionowa fundamentów i ścian piwnic
- pozioma podłóg na gruncie.
Płyty należy stosować powyżej poziomu wody gruntowej.
Produkt hydrofobowy przeznaczony do bezpośredniej
styczności z gruntem.
Parametry
Max. temperatura użytkowa: 250^oC
Klasyfikacja ogniowa: niepalny
Naprężenie ściskające przy 10% odkształceniu względnym: 60 kPa
(Aprobaty do pobrania na dole strony)
STROPY WENTYLOWANE


GULULL
Granulowana wełna szklana otrzymana z włókna szklanego
Izolacja termiczna i akustyczna:
- stropodachów wentylowanych,
- murów szczelinowych.
Produkt w postaci lunego granulatu należy rozkładać stosujc technologię "blowing insulation" - wdmuchiwanie przy pomocy sprężonego powietrza w trudnodostępne przestrzenie.
Parametry
Wilgotnoć sorbcyjna: max 7%
Max. temperatura użytkowa: 200^oC
Gęstość w stanie luźnym: 20-28 kg/m³
OBIEKTY INWENTARSKIE
AGRO-MATA
Produkt przeznaczony do wykorzystania we wszelkiego typu budynkach gospodarczych i inwentarskich (stajnie, obory, kurniki, pieczarkarnie, przechowalnie owoców i warzyw, magazyny)
Parametry
Temperatura stosowania max: 200^oC
MATERIAŁY Z WEŁNY - ISOVER / IZOLACJE TECHNICZNE/
-
MATY
MATA LW-S elastyczna i sprężysta mata z wenły mineralnej otrzymanej z włókien szklanych jednostronnie wzmocniona welonem szklanym. Mata przeznaczona jest do stosowania głównie w przemyśle jako izolacja termiczna i akustyczna zbiorników, bojlerów, kotłów, pieców, rurociągów oraz innych urządzeń. Również jako druga lub trzecia warstwa przy izolacjach powierzchni wysokotemperaturowych. Szczególnie polecana do izolacji układów narażonych na drgania.
VENTILAM - mata z wełny szklanej jednostronnie pokryta papierem impregnowanym. Matę charakteryzuje prostopadły układ włókien w stosunku do powłoki. Mata znajduje zastosowanie głównie w branży wentylacyjnej jako zewnętrzna izolacja termiczna i akustyczna okrągłych i prostokątnych kanałów wentylacyjnych. Dodatkowo może być również stosowana jako izolacja wszelkich powierzchni cylindrycznych takich jak rurociągi, zbiorniki, cysterny, podgrzewacze wody i wymienniki ciepła, itp. oraz powierzchni płaskich takich jak zbiorniki prostopadłościenne, itp.


VENTILAM ALU - mata z wełny szklanej jednostronnie pokryta zbrojoną folią aluminiową. Matę charakteryzuje prostopadły układ włókien w stosunku do powłoki z folii. Mata znajduje zastosowanie głównie w branży wentylacyjnej jako zewnętrzna izolacja przeciwkondensacyjna, termiczna i akustyczna okrągłych i prostokątnych kanałów wentylacyjnych. Dodatkowo może być również stosowana jako izolacja wszelkich powierzchni cylindrycznych takich jak rurociągi, zbiorniki, cysterny, podgrzewacze wody i wymienniki ciepła, itp. oraz powierzchni płaskich takich jak zbiorniki prostopadłościenne, itp. Zalecana również jako ochrona instalacji wodnych (rurociągów oraz elementów tych instalacji, tj.: hydrantów, zbiorników, zaworów) przed zamarzaniem.

MATY DP 65, DP 80, DP 100 oraz MATA 8257 - maty z wełny mineralnej otrzymanej z włókien skalnych, jednostronnie wzmacniane siatką z drutu stalowego. Izolacja termiczna i akustyczna rurociągów parowych (nisko- i wysokoprężnych), stacji re
dukcyjnych, korpusów turbin energetycznych parowych i gazowych, wentylatorów, sprężarek, kotłów wodnych i parowych (ściany ekranowe, obmurze), elektrofiltrów, cyklonów i multi-cyklonów, pieców, kanałów spalin, kominów, przegrzewaczy pary, zbiorników oraz innych urządzeń gdzie wymagana jest odporność izolacji na wysoką temperaturę. Mata 8257 posiada dodatkową warstwę folii aluminiowej.

- OTULINY


OTULINA 7300 ALU - gotowa kształtka cylindryczna wykonana z wełny mineralnej otrzymanej z włókien szklanych. Produkowana jest z gotowym płaszczem z folii aluminiowej
wzmocnionym siatką z włókien szklanych. Zastosowanie folii podnosi estetykę wykonania izolacji. Wzdłuż rozcięcia, na całej długości otuliny, znajduje się samoprzylepna zakładka z folii. Ułatwia ona montaż otuliny i gwarantuje szczelność płaszcza. Otuliny są stosowane jako izolacja termiczna i akustyczna instalacji c.o., rurociągów wodnych, ciepłowniczych, parowych, węzłów cieplnych, rur kanalizacyjnych, kanałów spalinowych oraz rurociągów przemysłowych. Przeznaczona jest do stosowania jako ochrona instalacji wodnych (zarówno rurociągów jak i elementów instalacji, tj. hydrantów, zaworów, itp.) przed zamarzaniem. Otuliny 7300 dodatkowo przeznaczone są do stosowania jako izolacja przeciwkondensacyjna na rurociągach zimnej wody i okrągłych kanałach wentylacyjnych.
OTULINY BOAFLEX - elastyczne otuliny Alu 7800 dostępne pod nazwą handlową Isover BoaFlex wykonane z wełny mineralnej otrzymanej z włókien szklanych, pokryte zbrojonym płaszczem z folii aluminiowej. Montaż otulin Isover BoaFlex nie wymaga wycinania kolan, dlatego są one szczególne polecane przy izolowaniu wszelkiego rodzaju skomplikowanych instalacji (np. węzły cieplne, kotłownie).

- PŁYTY
VENTILUX 6335 - płyta z wełny mineralnej otrzymanej z włókien szklanych jednostronnie pokryta zbrojonym welonem szklanym. Płyta przeznaczona jest do stosowania wewnątrz kanałów z wymuszonym przepływem powietrza. Termiczna i akustyczna izolacja wewnętrzna kanałów wentylacyjnych, tłumików akustycznych, central klimatyzacyjnych, agregatów wentylacyjnych, kontenerów, komór tłumiących i pomieszczeń, w których należy obniżyć poziom hałasu itp. oraz jako wkłady do ekranów lub obudów akustycznych.

CLANTEC 6339 - płyta z wełny mineralnej otrzymanej z włókien szklanych jednostronnie pokryta czarną tkaniną szklaną. Płyta przeznaczona jest do stosowania wewnątrz kanałów z wymuszonym przepływem powietrza. Dzięki pokryciu tkaniną szklaną osadzające się na płytach zanieczyszczenia można usuwać mechanicznie. Termiczna i akustyczna izolacja wewnętrzna kanałów wentylacyjnych, tłumików akustycznych, central klimatyzacyjnych, agregatów wentylacyjnych, kontenerów, komór tłumiących i pomieszczeń, w których należy obniżyć poziom hałasu itp. oraz również jako wkłady do ekranów lub obudów akustycznych. Zalecane do stosowania w miejscach gdzie wymagana jest wysoka czystość przesyłanego powietrza. Płyta posiada odpowiedni Atest Higieniczny uprawniający do stosowania jako wewnętrzna izolacja kanałów i urządzeń klimatyzacyjno-wentylacyjnych w laboratoriach oraz w przemyśle farmaceutycznym i spożywczym.

PŁYTY PT 80, PT 100, PT 120 - płyty z wełny mineralnej otrzymanej z włókien skalnych. Specjalny układ włókien zwiększa wytrzymałość mechaniczną na ściskanie i rozrywanie. Izolacja termiczna i akustyczna powierzchni ścian kotłów wodnych i parowych, pieców, kanałów spalinowych, absorberów przy instalacjach odsiarczania spalin, ścian bocznych elektrofiltrów, cyklonów i
multi-cyklonów, reaktorów chemicznych i kontenerów (jako wypełnienie konstrukcji blaszanych i kasetowych), zbiorników oraz urządzeń takich jak turbiny, wentylatory, sprężarki, pompy, silniki elektryczne i spalinowe itp.
PŁYTA TT 700 - płyta z wełny mineralnej otrzymanej z włókien skalnych charakteryzująca się podwyższoną odpornością na wysoką temperaturę. Specjalny układ włókien zwiększa również wytrzymałość mechaniczną na ściskanie i rozrywanie. Izolacja termiczna i akustyczna wysokotemperaturowych powierzchni ścian kotłów wodnych i parowych, pieców, kanałów spalinowych, absorberów przy instalacjach odsiarczania spalin, ścian bocznych elektrofiltrów, cyklonów i multi-cyklonów, reaktorów chemicznych (jako wypełnienie konstrukcji blaszanych i kasetowych) oraz urządzeń takich jak turbiny, wentylatory, sprężarki, pompy, silniki elektryczne i spalinowe itp.

• Szkło piankowe

Szkło piankowe materiałem dźwiękochłonnym i izolacyjnym.
Właściwości techniczne szkła piankowego na przykładzie WHITEGLASS:

• Niepalność - WHITEGLASS w/g PN/93/B-02862 jest sklasyfikowany jako materiał niepalny, pracuje w temperaturze od -30 do 750 0C.

• Wytrzymałość na ściskanie. WHITEGLASS jest materiałem o wytrzymałości na ściskanie 2,6MPa co pozwala na izolowanie powierzchni będących pod dużym obciążeniem.

• Nietoksyczność i odporność na dziłanie kwasów. WHITEGLASS nie wydziela toksycznych subtancji nawet pod wpływem wysokich temperatur, jest również kwasodporne.

• Odporność na działanie grzybów, szkodników i gryzoni. WHITEGLASS jest odporny na działanie grzybów szkodników i gryzoni-brak składników organicznych.

• Łatwość montażu i obróbki. WHITEGLASS ma niski ciężar objętościowy przez co materiał jest lekki, z łatwością przycina się przy pomocy prostych narzędzi dzięki czemu prace przy montażu odbywają się bardzo sprawnie. Nie wymaga stosowania specjalnych siatek oraz klejów.

• Przepuszcza wilgoć i powietrze - dzięki, czemu może być stosowany zarówno wewnątrz jak i na zewnątrz budynku.

Szkło piankowe WHITEGLASS firmy Stone Master jest doskonała izolacją termiczną i akustyczną przeznaczoną do stosowania w:

• Budynkach i budowlach o szczególnie zaostrzonych wymogach zabezpieczenia przeciwpożarowego

• Budynkach użyteczności publicznej ( np: hale sportowe, szpitale, kościoły, teatry, kina, filharmonie, idt. ), budynkach mieszkalnych wielokondygnacyjnych, budynkach mieszkalnych szeregowych ( dźwiękochłonne ściany działowe )

• Budowlach podziemnych

• Przy budowie statków i platform

• Urządzeniach chłodni i klimatyzacji

• W zakładach produkcji żywności i leków

Dane techniczne:

• Gęstość objętościowa - 287 kg/m³

• Współczynnik przewodzenia ciepła w 25^oC - 0,1 W/mK

• Wytrzymałość na ściskanie - 2,6 MPa

• Odporność termiczna - od 25^oC do 750^oC

• Współczynnik pochłaniania dźwięku przy gr.60 cm - 0,31 - 0,39 dB

• Termalit

Wyroby termalitowe produkowane są z ziemi krzemionkowej, należą do ceramiki ogniotrwałej. Najczęściej były i są formowane w kształtki o wymiarach cegły i używane do wykonywania izolacji pieców i kotłów.

•
  Wyroby z polistyrenu

Styropian właściwości izolacyjne zawdzięcza swojej budowie - powietrze jest zamknięte w drobnych porach i stanowi 98% objętości styropianu. Stosowany jest do izolacji termicznej i akustycznej podłóg, ścian trójwarstwowych oraz w systemie dociepleń lekką mokrą, dachów. Produkowany jest styropian ekspandowany (EPS) oraz ekstrudowany (XPS) (w kolorze zielonym, niebieskim lub różowym). Różnią się współczynnikiem przewodzenia ciepła. Styropian ekspandowany ma współczynnik λ w granicach 0,032-0,038 W/(m·K), ekstrudowany (lepszy materiał izolacyjny) - 0,021-0,03 W/(m·K). Dla przykładu współczynnik ten dla wełny mineralnej wynosi 0,040-0,065 W/(m·K), dla pianki poliuretanowej 0,026-0,027 W/(m·K) i po kilku latach zanika do 0,035 W/(m·K).

Odmiany styropianu
Styropian może mieć różną gęstość. O gęstości informuje odmiana styropianu, czyli oznaczenie składające się z liter "FS" i liczby, odpowiadającej jego gęstości na m³. Przykładowo - styropian odmiany FS 15 ma gęstość nie mniejszą niż 15 g/m³. Zależnie od odmiany, płyty styropianowe mają różne przeznaczenie.

• FS-12 - lekkie i miękkie płyty używane są do ocieplania ścian trójwarstwowych i ścian
  w domach o konstrukcji szkieletowej. Stosuje się je do ocieplania dachów i stropów dre-
  wnianych. W pierwszym wypadku płyty są układane między krokwiami, w drugim - mię-
  dzy belkami stropowymi. Płyt można też używać w systemach ocieplania ścian metodą lekką suchą - układa się je wówczas na zewnątrz domu i osłania deskami lub sidingiem;

• FS-15 - używane są do tych samych miejsc co płyty FS-12, poza tym do ocieplania ścian metodą lekką mokrą (ocieplenie domu od zewnątrz i nałożenie na materiał termoizolacyjny siatki oraz tynku cienkowarstwowego),ocieplanie nadproży;

• FS-20 - izolacja stropów, podłóg na gruncie, tarasów i podłóg ogrzewanych, a takż można je stosować na stropodachach, bezpośrednio pod papę wierzchniego krycia;

• FS-30 i FS-40 - najtwardsze płyty, mają zastosowanie w ocieplaniu ścian funda-
  mentowych. Najczęściej wykorzystywane są w budynkach przemysłowych i obiektach użyteczności publicznej.

Zalety stosowania styropianu

• wraz ze wzrostem gęstości objętościowej zwiększa swoją wytrzymałość.

• nadaje się do izolacji fundamentów, ponieważ nie pochłania wilgoci, nie występuje zjawisko kapilarnego podciągania wilgoci.

• jest materiałem odpornym na wilgoć (jego nasiąkliwość wynosi mniej niż 2%), szczelnym (parę wodną przepuszcza w bardzo niewielkim stopniu).

• charakteryzuje się niewielkim ciężarem, łatwością montażu - nie wymaga specjalnych zabiegów, ani sprzętu.

• styropianowe płyty o większej gęstości mogą być stosowane tam, gdzie występują duże obciążenie mechaniczne, na przykład do izolacji stropów i podłóg nad nieogrzewaną piwnicą lub na gruncie. Chronią skutecznie pomieszczenia mieszkalne przed nadmiernymi stratami ciepła do gruntu oraz gospodarcze umieszczone w piwnicy.

• Wymagania normowe dla poszczególnych odmian styropianu

Płyty pilśniowe (WF) - PŁYTY PILŚNIOWE

Płyty pilśniowe wytwarzane są metodą mokrą ze spilśnionej i zagęszczonej masy drzewnej. Włókna ułożone są różnokierunkowo, co zapewnia płycie wyrównanie cech jakościowo-wytrzymałościowych niezależnie od kierunku działania obciążeń. Wskutek dużego nacisku i wysokiej temperatury prasowania struktura płyty jest silnie zwarta.

• jest to materiał, który powstaje ze sprasowanych włókien drzew iglastych. W niektórych płytach włókna drzewne mogą być wiązane magnezytem. Najlepsze właściwości izolacyjne mają płyty o strukturze porowatej i małej gęstości (współczynnik przewdzenia ciepła
   dochodzi do 0,045 W/(m·K), dla gęstości 170 kg/m³. Ich grubość wynosi od 1,5 do 10 cm. Brzegi mają gładkie lub wyprofilowane tak, że można je łączyć na pióro i wpust. Polecane są do izolowania ścian, stropów i dachów. Do miejsc szczególnie narażonych na działanie wilgoci, najlepsze będą płyty nasączone środkiem hydrofobowym. Są one odporniejsze na wilgoć, a w wypadku kontaktu z wodą nie pęcznieją w takim stopniu co płyty zwykłe. Płyty pilśniowe mogą też być zaimpregnowane środkiem zapobiegającym porostowi grzybów domowych i pleśniowych.

Z wilgocią dobrze radzą sobie również płyty bitumowane. Ich nasiąkliwość, w porównaniu z płytami zwykłymi, jest o około 30-45% mniejsza. Dlatego też warto je stosować na przykład pod wylewki betonowe. Środki hydrofobowe i impregnaty nie zmniejszają dyfuzyjności płyt, czyli nie ograniczają przepływu przez nie pary wodnej. W sprzedaży są nie tylko płyty jednowarstwowe, ale także te klejone z dwóch, lub kilku płyt. W takich elementach warstwowych łączone są płyty o różnych właściwościach, np. twarde i porowate. Porowata płyta zapewnia dobrą izolacyjność, twarda - chroni ją przed uszkodzeniem. Płyty pilśniowe nie tylko zabezpieczają przed ucieczką ciepła z pomieszczeń, ale stanowią także dobrą izolację akustyczną. Pochłaniają dźwięki lub rozpraszają je, zapewniając komfort akustyczny w domu.
Oprócz płyt sprzedawane są także maty termoizolacyjne z włókien drzewnych. Mają one mniejszą gęstość objętościową - 45 kg/m³ i lepszą izolacyjność cieplną -
= 0,037 W/(m·K). Polecane są zwłaszcza do izolacji poddaszy.

GRUBOŚCI PŁYT POROWATYCH /mm/:9; 12; 12,5; 15; 16; 19;

POROWATE ZWYKŁE: stosuje się przede wszystkim w budownictwie jako znakomity materiał izolacyjny i dźwiękochłonny. Arkusze mają duże wymiary, są sztywne, lekkie, łatwe w obróbce i montażu. Służą do izolacji cieplnej i wygłuszenia stropów. Stosuje się jako wykładziny sufitowe i izolacje dźwiękochłonną pomieszczeń. Płyty pilśniowe są doskonałym materiałem na opakowania i zabezpieczenia.
POROWATE BITUMOWE: płyty te stosuje się do izolacji cieplnej i akustycznej dachów, ścian i podłóg - wszędzie tam, gdzie potrzebna jest izolacja o podwyższonej odporności na wilgoć. Sztywne i lekkie arkusze płyt, o dużych wymiarach są łatwe w montażu

WŁÓKNO DRZEWNE PŁYTA IZOLACYJNA EKOTERM PŁYTA POROWATA EKOPOR

Zastosowanie:
płyta izolacyjna na konstrukcje dachowe, ścienne i podłogowe
Zalety :
- paroprzepuszczalna
- stabilizująca temperaturę w pomieszczeniu izolowanym
- akumulująca ciepło
- charakteryzująca się bardzo dobrymi właściwościami izolacyjnymi
- zapewniająca łatwy montaż
- przyjazna środowisku / recykling

PŁYTA POROWATA BITUMOWANA EKOBIT

Płyty porowate bitumowane mają zastosowanie w budownictwie jako materiał do izolacji cieplnej i akustycznej dachów, ścian i podlóg. Płyty bitumowane cechują się zwiększona odpornością na działanie wody i wilgotnego powietrza. Zwiększoną odporność na działanie wilgoci otrzymuje się przez dodanie w trakcie procesu technologicznego naturalnego bitumu w ilościach 5%, 10% i 20% (B-5, B-10, B-20 - cyfra oznacza procentowy udział substancji bitumicznych w masie plyt).
Plyty pilśniowe porowate bitumowane produkowane są z surowców naturalnych bez dodatków chemicznie agresywnych (metodą naturalnego spilśniania na mokro). Są ekologicznie czyste i spelniaja wymagania klasy higieniczności E1.

Płyty do zadań specjalnych Heraklith

Lekkie płyty z wełny drzewnej to alternatywa dla tradycyjnego systemu zabudowy poddaszy począwszy od izolacji dachu skończywszy na stawianiu lekkich ścian działowych. Pozwalają zapewnić chłód w lecie, a ciepło w zimie, są łatwe w obróbce i bezpieczne.

Podstawową trudnością na jaką napotykają inwestorzy przy zabudowie poddaszy jest taki wybór technologii, który zapewniłby pomieszczeniom nie tylko ładny wygląd, ale też odpowiedni mikroklimat. Rzecz w tym, by na najwyższej kondygnacji budynku w lecie było chłodno, zaś w zimie ciepło, a powietrze nie stawało się okresowo ani zbyt suche, ani wilgotne. Płyty z wełny drzewnej z racji swoich właściwości doskonale nadają się do takich zastosowań.

Poddasze z klimatem

Płyty Heraklith produkuje się z wiązanej magnezytem wełny drzewnej. Dzięki technologii pozwalającej na dokładne łączenie włókien i uzyskanie odpowiedniej gęstości nadają się dobrze zarówno do zabudowy wnętrz na poddaszach, jak i stawiania ścian działowych. Sam materiał łatwo się mocuje na elementach konstrukcyjnych, zaś ściany działowe buduje się bez użycia jakichkolwiek stelaży. Cechą charakterystyczną płyt Heraklith jest bardzo duża zdolność akumulacji pary wodnej i ciepła. Dzięki temu nawet przy bardzo niskich lub wysokich temperaturach i przy różnej wilgotności powietrza w pomieszczeniach panuje względnie stały, przyjemny klimat. Kolejne zalety to dobra izolacyjność akustyczna, wiatroszczelność i duża wydajność płyt, które można wykorzystać praktycznie bez strat. Co równie istotne płyta nie wchodzi w reakcje chemiczne z innymi substancjami, jest także odporna na ogień, inwazję szkodników oraz grzyby, mchy i porosty.

Ściana lekka i mocna

Stawianie ścian działowych z płyt Heraklith nie wymaga stosowania dodatkowo jakiejkolwiek konstrukcji. Płyty przycina się po prostu na właściwy wymiar w zależności od potrzeb i przykleja na specjalny szybkowiążący klej. Bez użycia skomplikowanych narzędzi można w nich wycinać otwory na przykład na drzwi. Nawet wtedy, gdy zachodzi potrzeba zbudowania ściany o bardzo dużej powierzchni wystarczy skleić ją z płyt także bez stosowania dodatkowych elementów konstrukcyjnych. Na podobnej zasadzie z klejonych elementów można kształtować rozmaite formy architektoniczne praktycznie bez ograniczeń.

To bardzo przyspiesza i upraszcza proces budowy, a tym samym obniża jego koszty. Warto dodać, że z racji niewielkiej wagi elementów Heraklith praktycznie nie ma ograniczeń konstrukcyjnych jeśli chodzi o ich stosowanie. Istotne też, że na ścianach zbudowanych w oparciu o płytę z wełny drzewnej można bez obawy wieszać szafki kuchenne, umywalki czy ciężkie obrazy, podczas gdy na przykład w ścianach powstałych w oparciu o płytę kartonowo-gipsową trzeba zamontować odpowiednie wzmocnienia już na etapie budowy.

Różne płyty, różne zastosowania

Zabudowa poddaszy to nie jedyne zastosowanie płyt Heraklith. Można nimi wygłuszać pomieszczenia, ocieplać budynki, w tym także stropy pomieszczeń podziemnych. Do każdego z tych zadań jest przeznaczony specjalny rodzaj płyty. Do dociepleń stosuje się na przykład płyty trójwarstwowe, w których pomiędzy warstwami wełny drzewnej jest umieszczony styropian lub wełna mineralna, płyta dźwiękochłonna zaś ma drobniejsze włókna niż stosowana do budowy ścian działowych. Te ostatnie także można dopasować do potrzeb wybierając płytę grubości od 15 do 50 milimetrów.

Ich ważną zaletą jest to, że aby rozprowadzić wewnątrz budynku instalacje wystarczy w płycie wyfrezować bruzdy.

Tynk do natychmiastowego użycia

Na ściany wewnętrzne z płyty Heraklith można nakładać bezpośrednio tynki gipsowe lub gipsowo-wapienne. Nie potrzeba do tego żadnych zabiegów przygotowawczych, ważne jednak, aby płyta była czysta i sucha. Tynk gipsowy po wyschnięciu jest odporny na uszkodzenia mechaniczne, nie wymaga też żadnych dodatkowych zabiegów. Ścian nie trzeba później szpachlować, na dobrą sprawę także i malowanie nie jest konieczne otynkowana powierzchnia jest gładka i śnieżnobiała.

Na temat płyt hetaklith napisała Monika KACZYŃSKA

Izolacja celulozowa

W grupie wyrobów do izolacji termicznej zwraca uwagę włókno celulozowe. Naturalne pochodzenie, możliwość pozyskania z odpadów, prosty proces wytwarzania z minimalnym zaangażowaniem energii, obojętny wpływ na mikroklimat pomieszczeń (tym samym, zdrowie człowieka), to bardzo ważne zalety. Nieuformowana postać wyrobu na etapie układania umożliwia dotarcia do trudnodostępnych przestrzeni izolowanych (np. stropodachów bez konieczności stosowania osłon przed parowaniem) eliminuje możliwość występowania mostków cieplnych. Poza tym niekonwencjonalne metody pneumatycznego podawania i układania materiału instalacją poza budynkami zmniejsza dla lokatorów do minimum uciążliwość wykonywanych prac, eliminując zanieczyszczenie klatek, a dla instalatorów oznacza to zlikwidowanie problemu transportu na ostatnią kondygnację.

Wyżej wymienione walory wyrób na bazie celulozy kwalifikują do szerokiego zastosowania. Dodatkowym argumentem przemawiającym za upowszechnieniem tej propozycji jest dostępność, będąca konsekwencją uruchomienia w Polsce (Kielce - 1994 r.) linii produkcyjnej wyrobu na bazie celulozy o nazwie “Ekofiber”.

Wykonywanie termoizolacji z włókien celulozowych Thermofloc.
Thermofloc jest przerabiany w dwóch różnych technikach:


1. Nadmuchiwanie na sucho.
W większości przypadków włókna celulozowe są wdmuchiwane na sucho. THERMOFLOC jest wdmuchiwany za pomocą specjalnej maszyny w wolne przestrzenie przewidziane do wypełnienia. Powstaje przy tym tak wysokie nadciśnienie, że nie występuje już później osiadanie materiału i wypełnione zostają spoiny i szczeliny. Jako szalunek wewnętrzny lub zewnętrzny może służyć bardzo wiele materiałów budowlanych jak np. folie paroizolacyjne, płyty wiórowe, OSB płyty, deskowanie, płyty gipsowo-kartonowe, płyty Heraklith i wiele innych. Ważne jest aby paroizolacja była odpowiednio przyklejona, aby uniknąć kondensacji pary wodnej w przegrodzie - ta sama zasada obowiązuje w praktyce również przy zastosowaniu innych materiałów termoizolacyjnych (np. wełna mineralna, wełna szklana itd.). Stopień zagęszczenia włókien celulozowych zależy od rodzaju przegrody, która ma być ocieplona (dach, ściana, strop, podłoga). Stopień zagęszczenia materiału waha się od 30 do 65 kg/m3.

Swobodny nadmuch. Na stropach nieużytkowych poddaszy i wentylowanych stropodachów THERMOFLOC może być nakładany metodą swobodnego nadmuchu. Grubość warstwy materiału zależy od wymaganej wartości współczynnika U. Stopień zagęszczenia materiału przy nadmuchu swobodnym wynosi 30-35 kg/ m3.

2. Natryskiwanie na mokro. Metoda natryskiwania na mokro stosowana jest przede wszystkim na otwartych powierzchniach ścian, gdzie warstwa okładzinowa (np. panele boazerii) montowana będzie dopiero później. Thermofloc jest w tej metodzie lekko zwilżany, natryskiwany na ściany i już po krótkiej chwili tworzy stabilną i zamkniętą warstwę termoizolacyjną. Następnie montowane są płyty stanowiące okładzinę wewnętrzną konstrukcji.

---
