POLITECHNIKA WARSZAWSKA

WYDZIAŁ INŻYNIERII ŚRODOWISKA

Projekt instalacji wentylacyjno-klimatyzacyjnej.

Prowadzący:

Dr inż. Grzegorz Kubicki

Wykonała:

Katarzyna Wróbel COWiG-2

Rok III semestr 6

Rok akademicki 2008/2009

Spis treści:

1. Parametry powietrza….……......................................................................................4

2. Obliczenie zysków ciepła:

2.1.Pomieszczenie 1 …………………………………………………………………………………………4

2.2.Pomieszczenie 2 ………………………………..………………………………………………………10

2.3.Sala konferencyjna……………………………………………………………………………………..15

3. Całkowite zyski ciepła..........................................................................................17

4. Obliczenie strumienia powietrza wentylacyjnego………………………………………………17

5. Dobór nawiewników:

5.1.Pomieszczenie 1 ………………………………………………………………………………………19

5.2.Pomieszczenie 2 ………………………………..…………………………………………………….21

5.3.Sala konferencyjna……………………………………………………………………………………23

6. Dobór wywiewników:

6.1.Pomieszczenie 1 …………………………………………………………………………………….26

6.2.Pomieszczenie 2 ………………………………..…………………………………………………..26

6.3.Sala konferencyjna………………………………………………………………………………….27

7. Dobór średnic przewodów:

7.1.Instalacja nawiewna ………………………………………………………………………………27

7.2.Instalacja wywiewna ………………………………..…………………………………………....28

8. Dobór centrali:

8.1. Lato - przemiany parametrów powietrza wentylacyjnego……………………..29

8.2. Zima - przemiany parametrów powietrza wentylacyjnego…………………....31

8.3. Dobór wielkości centrali…………………………………………………………………………33

8.4. Dobór urządzeń centrali…………………………………………………………………………34

9. Specyfikacja elementów instalacji......................................................................38

10. Część rysunkowa:

1. Rzut pomieszczeń- kondygnacja powtarzalna skala 1:50

2. Rozmieszczenie nawiewników - skala 1:50

3. Rzut poziomy instalacji -szkic skala 1:50

4. Rzut poziomy instalacji - skala 1:50

5. Przekrój instalacji - A-A skala 1:50

6. Przekrój instalacji B-B skala 1:50

7. Aksonometria instalacji nawiewnej - skala 1:50

8. Aksonometria instalacji wywiewnej - skala 1:50

9. Wykresy i-x dla procesów zachodzących w warunkach letnich oraz zimowych.

1. Parametry powietrza.

Miejscowość : Warszawa

Zima - strefa III

Lato - strefa II

	Zewnętrzne		Wewnętrzne
	ts [^0C]	ϕ [%]	ts [^0C]	ϕ [%]
Dla lata	30	45	25	50
Dla zimy	-20	100	20	50

Pomieszczenia :

• 2 biura indywidualne oraz sala konferencyjna- mała aktywność fizyczna.

Dla biur przyjęto t_s= 25 ^oC

Dla Sali konferencyjnej t_s= 25 ^oC

2.Obliczenia zysków ciepła:

2.1.Dla pomieszczenia biurowego (1 ; B-105).

• Zyski ciepła od ludzi:

Q_L= n · q
· φ · φ
,[W]

n- ilość osób w pomieszczeniu.

q_j- jednostkowy strumień ciepła [W]

φ- współczynnik jednoczesności przebywania ludzi w pomieszczeniu

φ₁-współczynnik uwzględniający rodzaj płci.

n=15m² · 0,1 os/m²= 1,5 =2 osoby

q_j =71 ; φ = 0,8 ; φ₁= 0,9

Q_L= 2 · 71 ·0,8 ·0,9= 102[W]

• Zyski ciepła od oświetlenia:

• Oświetlenie ogólne (oświetlenie działa w godzinach 10 - 20):

• Zyski ciepła przy oświetleniu ogólnym włączonym:

Q_og'= N ·F·[β+(1-α-β) ·k_of'] ·Ψ

Oświetlenie żarowe swobodnie zawieszone - N = 55 [W/m²]

β =0,5 ; α=0

Q_og'= 55·15·[0,5+(1-0-0,5)·k_of']·0,8=330+330·k_of'

• Zyski ciepła przy oświetleniu ogólnym wyłączonym:

Q_og''= N ·F·[(1-β) ·k_of''] ·Ψ

Oświetlenie żarowe swobodnie zawieszone - N = 55 [W/m²]

β =0,5

Q_og''= 55·15·[(1-0,5)·k_of'']·0,8=330·k_of''

• Oświetlenie miejscowe (oświetlenie działa w godzinach 8- 16):

• Zyski ciepła przy oświetleniu miejscowym włączonym:

Q_m'= n ·N·[β+(1-α-β) ·k_m'] ·Ψ

Oświetlenie żarowe

β =0,5 ; α=0

Q_m'= 2·60·[0,5+(1-0-0,5)·k_m']·0,8=60+60·k_m'

• Zyski ciepła przy oświetleniu miejscowym wyłączonym:

Q_m''= n ·N·[(1-β) ·k_m''] ·Ψ

Oświetlenie żarowe:

β =0,5

Q_m''= 2·60·[(1-0,5)·k_m'']·0,8=60·k_m''

Pomieszczenie 1
Oświetlenie ogólne						Oświetlenie miejscowe
Godzina	godzina od włączenia	k'og	k''og	Q'og	Q''og	godzina od włączenia	k'm	k''m	Q'm	Q''m	Qo
-	-	-	-	W	W	-	-	-	W	W	W
1	15		0,31		102	17		0,2		11	113
2	16		0,29		96	18		0,2		10	105
3	17		0,25		83	19		0,1		8	90
4	18		0,21		69	20		0,1		7	76
5	19		0,19		63	21		0,1		6	69
6	20		0,17		56	22		0,1		5	62
7	21		0,15		50	23		0,1		4	54
8	22		0,13		43	0	0		-		43
9	23		0,11		36	1	0,1		66		102
10	0	0		-		2	0,2		71		71
11	1	0,1		363		3	0,3		76		439
12	2	0,18		389		4	0,3		80		469
13	3	0,27		419		5	0,4		84		503
14	4	0,33		439		6	0,5		87		526
15	5	0,4		462		7	0,5		90		552
16	6	0,45		479		8	0,5		92		571
17	7	0,5		495		9		0,5		29	524
18	8	0,54		508		10		0,4		25	533
19	9	0,59		525		11		0,4		22	547
20	10	0,63		538		12		0,3		19	557
21	11		0,52		172	13		0,3		17	188
22	12		0,48		158	14		0,3		15	173
23	13		0,41		135	15		0,2		13	149
24	14		0,38		125	16		0,2		12	137

Tab.1. Zestawienie wyników (zyski od oświetlenia) dla pomieszczenia 1.

• Zyski ciepła od urządzeń:

W biurze znajdują się:

2 komputery, drukarka oraz kserokopiarka.

Komputer : q_uj= 150W

Drukarka: q_uj= 200W

Kserokopiarka: q_uj= 1200W (na korytarzu)

Q_E=2·150+1·200=500W

• Zyski ciepła od nasłonecznienia przegród przeźroczystych:

Okna zlicowane, bez zacienienia, orientacja okien -SW.

Wymiary okna - 180x170 (cm) .

Charakterystyka cieplna budynku: przegrody ciężkie: z=0,1 (XL). W oknach podwójnie oszklonych (szkło do 3 mm) zastosowano przesłonę -markizy przewietrzane ze szczelinami u góry (jasne) .

lipiec
czas słoneczny	Qs	Powierzchnia okna	Q	Z przesłoną
1	15,2	3,06	46,51	8,37
2	12,8	3,06	39,17	7,05
3	11,7	3,06	35,80	6,44
4	10,5	3,06	32,13	5,78
5	11,7	3,06	35,80	6,44
6	12,8	3,06	39,17	7,05
7	14	3,06	42,84	7,71
8	15,2	3,06	46,51	8,37
9	17,5	3,06	53,55	9,64
10	18,7	3,06	57,22	10,30
11	101	3,06	309,06	55,63
12	158,7	3,06	485,62	87,41
13	230,9	3,06	706,55	127,18
14	283,8	3,06	868,43	156,32
15	317,5	3,06	971,55	174,88
16	317,5	3,06	971,55	174,88
17	283,8	3,06	868,43	156,32
18	226,1	3,06	691,87	124,54
19	163,5	3,06	500,31	90,06
20	125,1	3,06	382,81	68,91
21	25,7	3,06	78,64	14,16
22	22,2	3,06	67,93	12,23
23	19,8	3,06	60,59	10,91
24	16,3	3,06	49,88	8,98

Tab.2. Zestawienie wyników( zyski od nasłonecznienia) dla warunków letnich- lipiec.

sierpień
czas słoneczny	Qs	Powierzchnia okna	Q	Z przesłoną
1	4,4	3,06	13,46	2,42
2	4,4	3,06	13,46	2,42
3	4,4	3,06	13,46	2,42
4	4,4	3,06	13,46	2,42
5	4,4	3,06	13,46	2,42
6	7,7	3,06	23,56	4,24
7	9,9	3,06	30,29	5,45
8	13,2	3,06	40,39	7,27
9	15,3	3,06	46,82	8,43
10	81,1	3,06	248,17	44,67
11	147	3,06	449,82	80,97
12	263,6	3,06	806,62	145,19
13	370,1	3,06	1132,51	203,85
14	431	3,06	1318,86	237,39
15	441,1	3,06	1349,77	242,96
16	395,5	3,06	1210,23	217,84
17	294,1	3,06	899,95	161,99
18	152,1	3,06	465,43	83,78
19	40,6	3,06	124,24	22,36
20	6,6	3,06	20,20	3,64
21	6,6	3,06	20,20	3,64
22	5,5	3,06	16,83	3,03
23	5,5	3,06	16,83	3,03
24	5,5	3,06	16,83	3,03

Tab.3. Zestawienie wyników (zyski od nasłonecznienia) dla warunków letnich - sierpień.

Rys.1. Wykres zysków dla pomieszczenia 1 -lipiec.

Rys.2. Wykres zysków dla pomieszczenia 1 -sierpień.

1. Dla pomieszczenia biurowego (2 ; B-106).

• Zyski ciepła od ludzi:

Q_L= n · q
· φ · φ
,[W]

n- ilość osób w pomieszczeniu.

q_j- jednostkowy strumień ciepła [W]

φ- współczynnik jednoczesności przebywania ludzi w pomieszczeniu

φ₁-współczynnik uwzględniający rodzaj płci.

n=15m² · 0,1 os/m²= 1,5 =2 osoby

q_j =71 ; φ = 0,8 ; φ₁= 0,9

Q_L= 2 · 71 ·0,8 ·0,9= 102[W]

• Zyski ciepła od oświetlenia:

• Oświetlenie ogólne (oświetlenie działa w godzinach 7- 20):

• Zyski ciepła przy oświetleniu ogólnym włączonym:

Q_og'= N ·F·[β+(1-α-β) ·k_of'] ·Ψ

Oświetlenie żarowe swobodnie zawieszone - N = 55 [W/m²]

β =0,5 ; α=0

Q_og'= 55·15·[0,5+(1-0-0,5)·k_of']·0,8=330+330·k_of'

• Zyski ciepła przy oświetleniu ogólnym wyłączonym:

Q_og''= N ·F·[(1-β) ·k_of''] ·Ψ

Oświetlenie żarowe swobodnie zawieszone - N = 55 [W/m²]

β =0,5

Q_og''= 55·15·[(1-0,5)·k_of'']·0,8=330·k_of''

• Oświetlenie miejscowe (oświetlenie działa w godzinach 8- 16):

• Zyski ciepła przy oświetleniu miejscowym włączonym:

Q_m'= n ·N·[β+(1-α-β) ·k_m'] ·Ψ

Oświetlenie żarowe

β =0,5 ; α=0

Q_m'= 2·60·[0,5+(1-0-0,5)·k_m']·0,8=60+60·k_m'

• Zyski ciepła przy oświetleniu miejscowym wyłączonym:

Q_m''= n ·N·[(1-β) ·k_m''] ·Ψ

Oświetlenie żarowe:

β =0,5

Q_m''= 2·60·[(1-0,5)·k_m'']·0,8=60·k_m''

Pomieszczenie 2
Oświetlenie ogólne						Oświetlenie miejscowe
Godzina	godzina od włączenia	k'og	k''og	Q'og	Q''og	godzina od włączenia	k'm	k''m	Q'm	Q''m	Qo
-	-	-	-	W	W	-	-	-	W	W	W
1	15		0,31		102	17		0,2		11	113
2	16		0,29		96	18		0,2		10	105
3	17		0,25		83	19		0,1		8	90
4	18		0,21		69	20		0,1		7	76
5	19		0,19		63	21		0,1		6	69
6	20		0,17		56	22		0,1		5	62
7	21		0,15		50	23		0,1		4	54
8	22		0,13		43	0	0		-		43
9	23		0,11		36	1	0,1		66		102
10	0	0		-		2	0,2		71		71
11	1	0,1		363		3	0,3		76		439
12	2	0,18		389		4	0,3		80		469
13	3	0,27		419		5	0,4		84		503
14	4	0,33		439		6	0,5		87		526
15	5	0,4		462		7	0,5		90		552
16	6	0,45		479		8	0,5		92		571
17	7	0,5		495		9		0,5		29	524
18	8	0,54		508		10		0,4		25	533
19	9	0,59		525		11		0,4		22	547
20	10	0,63		538		12		0,3		19	557
21	11		0,52		172	13		0,3		17	188
22	12		0,48		158	14		0,3		15	173
23	13		0,41		135	15		0,2		13	149
24	14		0,38		125	16		0,2		12	137

Tab.4. Zestawienie wyników (zyski od oświetlenia) dla pomieszczenia 2.

• Zyski ciepła od urządzeń:

W biurze znajdują się:

2 komputery, drukarka oraz kserokopiarka.

Komputer : q_uj= 150W

Drukarka: q_uj= 200W

Kserokopiarka: q_uj= 1200W(na korytarzu)

Q_E=2·150+1·200=500W

• Zyski ciepła od nasłonecznienia przegród przeźroczystych:

Okna zlicowane, bez zacienienia, orientacja okien -SW. Charakterystyka cieplna budynku: przegrody ciężkie: z=0,1 (XL). W oknach podwójnie oszklonych (szkło do 3 mm) zastosowano przesłonę -markizy przewietrzane ze szczelinami u góry (jasne) .

lipiec
czas słoneczny	Qs	Powierzchnia okna		Q		Z przesłoną
1	15,2	3,06		46,51		8,37
2	12,8	3,06		39,17		7,05
3	11,7	3,06		35,80		6,44
4	10,5	3,06		32,13		5,78
5	11,7	3,06		35,80		6,44
6	12,8	3,06		39,17		7,05
7	14	3,06		42,84		7,71
8	15,2	3,06		46,51		8,37
9	17,5	3,06		53,55		9,64
10	18,7	3,06		57,22		10,30
11	101	3,06		309,06		55,63
12	158,7	3,06		485,62		87,41
13	230,9	3,06		706,55		127,18
14	283,8	3,06		868,43		156,32
15	317,5	3,06		971,55		174,88
16	317,5	3,06		971,55		174,88
17	283,8	3,06		868,43		156,32
18	226,1	3,06		691,87		124,54
19	163,5	3,06		500,31		90,06
20	125,1	3,06		382,81		68,91
21	25,7	3,06		78,64		14,16
22	22,2	3,06		67,93		12,23
23	19,8	3,06		60,59		10,91
24	16,3	3,06		49,88		8,98
sierpień
czas słoneczny	Qs	Powierzchnia okna	Q		Z przesłoną
1	4,4	3,06	13,46		2,42
2	4,4	3,06	13,46		2,42
3	4,4	3,06	13,46		2,42
4	4,4	3,06	13,46		2,42
5	4,4	3,06	13,46		2,42
6	7,7	3,06	23,56		4,24
7	9,9	3,06	30,29		5,45
8	13,2	3,06	40,39		7,27
9	15,3	3,06	46,82		8,43
10	81,1	3,06	248,17		44,67
11	147	3,06	449,82		80,97
12	263,6	3,06	806,62		145,19
13	370,1	3,06	1132,51		203,85
14	431	3,06	1318,86		237,39
15	441,1	3,06	1349,77		242,96
16	395,5	3,06	1210,23		217,84
17	294,1	3,06	899,95		161,99
18	152,1	3,06	465,43		83,78
19	40,6	3,06	124,24		22,36
20	6,6	3,06	20,20		3,64
21	6,6	3,06	20,20		3,64
22	5,5	3,06	16,83		3,03
23	5,5	3,06	16,83		3,03
24	5,5	3,06	16,83		3,03

Tab.4 i 5 Zestawienie wyników (zyski od nasłonecznienia) dla pomieszczenia 2 dla miesięcy lipiec, sierpień.

Rys.3. Wykres zysków dla pomieszczenia 2 dla miesiąca lipca.

Rys.4. Wykres zysków dla pomieszczenia 2 dla miesiąca sierpnia.

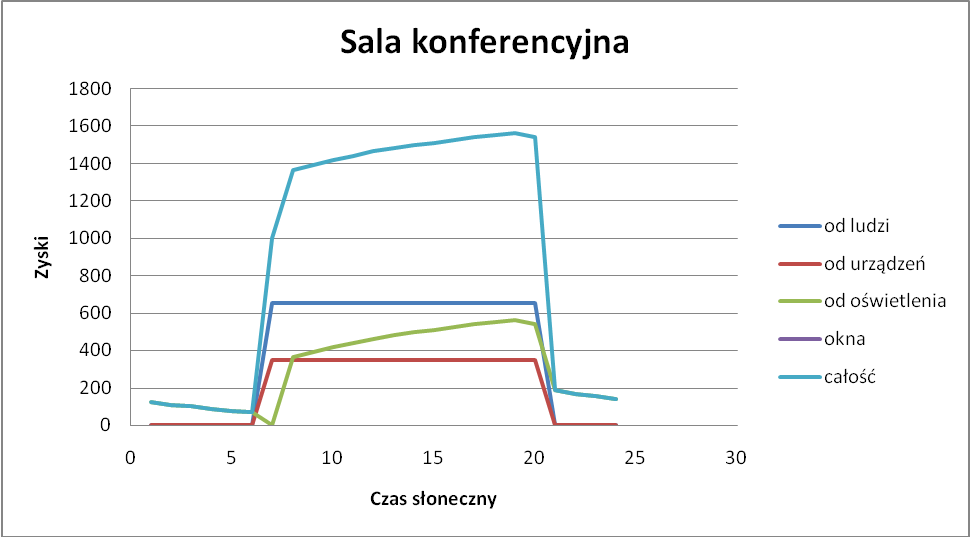

2. Dla Sali konferencyjnej.

• Zyski ciepła od ludzi:

Q_L= n · q
· φ · φ
,[W]

n- ilość osób w pomieszczeniu.

q_j- jednostkowy strumień ciepła [W]

φ- współczynnik jednoczesności przebywania ludzi w pomieszczeniu

φ₁-współczynnik uwzględniający rodzaj płci.

n=12 osób

q_j =71 ; φ = 0,8 ; φ₁= 0,9

Q_L= 12 · 71 ·0,8 ·0,9= 652 [W]

• Zyski ciepła od oświetlenia:

• Oświetlenie ogólne (oświetlenie działa w godzinach 7- 20):

• Zyski ciepła przy oświetleniu ogólnym włączonym:

Q_og'= N ·F·[β+(1-α-β) ·k_of'] ·Ψ

Oświetlenie żarowe swobodnie zawieszone - N = 55 [W/m²]

β =0,5 ; α=0

Q_og'= 55·27,30·[0,5+(1-0-0,5)·k_of']·0,8=600,6+600,6·k_of'

• Zyski ciepła przy oświetleniu ogólnym wyłączonym:

Q_og''= N ·F·[(1-β) ·k_of''] ·Ψ

Oświetlenie żarowe swobodnie zawieszone - N = 55 [W/m²]

β =0,5

Q_og''= 55·27,30·[(1-0,5)·k_of'']·0,8=600,6·k_of''

• Oświetlenie miejscowe (w Sali konferencyjnej nie ma oświetlenia miejscowego)

Sala konferencyjna
Oświetlenie ogólne						Oświetlenie miejscowe
Godzina	godzina od włączenia	k'og	k''og	Q'og	Q''og	godzina od włączenia	k'm	k''m	Q'm	Q''m	Qo
-	-	-	-	W	W	-	-	-	W	W	W
1	18		0,38		125						125
2	19		0,33		109						109
3	20		0,3		99						99
4	21		0,26		86						86
5	22		0,23		76						76
6	23		0,21		69						69
7	0	0		-							-
8	1	0,1		363							363
9	2	0,18		389							389
10	3	0,27		419							419
11	4	0,33		439							439
12	5	0,4		462							462
13	6	0,45		479							479
14	7	0,5		495							495
15	8	0,54		508							508
16	9	0,59		525							525
17	10	0,63		538							538
18	11	0,67		551							551
19	12	0,7		561							561
20	13	0,63		538							538
21	14		0,57		188						188
22	15		0,5		165						165
23	16		0,47		155						155
24	17		0,42		139						139

Tab.6. Zestawienie wyników (zyski od oświetlenia) dla Sali konferencyjnej.

• Zyski ciepła od urządzeń:

W Sali konferencyjnej znajduje się:

1 komputer oraz rzutnik.

Komputer : q_uj= 200W

Rzutnik: q_uj= 150W

Q_E=1·200+1·150=350W

• Zyski ciepła od nasłonecznienia przegród przeźroczystych.

W pomieszczeniu nie ma okien, dlatego zysków ciepła od nasłonecznienia nie ma.

Rys.5. Wykres zysków dla Sali konferencyjnej.

3. Całkowite zyski ciepła dla poszczególnych pomieszczeń:

Q_c=Q_L+Q_0E+Q_E+Q_s [W]

• Dla pomieszczenia 1.

• Dla pomieszczenia 2.

• Dla Sali konferencyjnej.

4. Obliczenie strumienia powietrza wentylacyjnego:

• ze względu na zyski ciepła:

Q_max- największa sumaryczna wartość zysków ciepła w pomieszczeniu [W]

ρ- gęstość powietrza (zwykle 1,2 kg/m³ )

C_p- ciepło właściwe powietrza ( zwykle 1,005 kJ/kgK)

t_n- temperatura powietrza nawiewanego [K]

t_u- temperatura powietrza usuwanego z pomieszczenia [K]

• Dla pomieszczenia 1.

• Dla pomieszczenia 2.

• Dla Sali konferencyjnej.

• ze względów higienicznych:


V- strumień powietrza wentylacyjnego w zależności od liczby osób [m³/h]

V_i- strumień powietrza zewnętrznego przypadającego na jedną osobę [m³/h]

n- liczba osób

• Dla pomieszczenia 1 oraz pomieszczenia 2:

• Dla Sali konferencyjnej:

5. Dobór nawiewników.

Dobieram nawiewniki wirowe NS-8 ze skrzynką rozprężną firmy Smay.

1. Pomieszczenie nr 1 (pomieszczenie biurowe B105)

Wymiary pomieszczenia: 3,0 x 5,0 x 3,45 m

• Maksymalne zyski ciepła dla pomieszczenia: Q=1416 W

• Różnica temperatur pomiędzy powietrzem nawiewanym a wywiewanym : Δt_N=6 K

• Strumień powietrza nawiewanego : V= 704 m³/h

• Dobieram 2 nawiewniki wirowe NS- 8 500/24 każdy z nawiewników na V= 352 m³/h ( 100 l/s).

Rozmieszczenie nawiewników:

• Obliczenie zasięgu strumienia:

L₁= A/2 + H₁

L₂=X₁ + H₁

L₃= X₂ + H₂

gdzie:

A- odległość między nawiewnikami ( A= 2,5 m)

H₁ = H-H₀

H- wysokość pomieszczenia ( H= 3,00 m )

H₀ - wysokość strefy przebywania ludzi (H₀= 1,8 m)

X₁ - odległość od nawiewnika do krótszej ściany ( X₁= 1,25 m)

X₂ - odległość od nawiewnika do dłuższej ściany ( X₂= 1,5 m)

• L₁ = 2,5/2 + 1,2 = 2,45 m

• L₂ =1,25 + 1,2 = 2,45 m

• L₃ = 1,5 + 1,2 = 2,7 m

• Warunek temperaturowy :

Na podstawie zasięgów z nomogramu odczytujemy wartości Δt_L / Δt_z .

Dla :

L₁ Δt_L / Δt_z = 0,078

L₂ Δt_L / Δt_z = 0,078

L₃ Δt_L / Δt_z = 0,062

Δt_z = Δt_N = 6 K

Δt_L = 0,078 * Δt_z = 0,486

Δt_L = 0,078 * Δt_z = 0,468

Δt_L = 0,062 * Δt_z = 0,372

Różnice temperatur nie przekraczają 1 K dlatego warunek temperaturowy został spełniony.

• Warunek prędkościowy:

Na podstawie nomogramu odczytujemy wartości V_hl1 oraz V_L2 i V_L3 dla odpowiednich zasięgów.

Dla :

L₁ V_hl1 = 0,20 m/s

L₂ V_L2 = 0,19 m/s

L₃ V_L3 = 0,17 m/s

Prędkości nie przekraczają 0,25 m/s warunek zostaje spełniony .

• Akustyka nawiewników:

Z nomogramu odczytano:

L_wa= 36 dB(A) ( 100% otwarcia)

+ poprawka ze względu na ilość nawiewników

10 log 2 = 3 dB

- poprawka ze względu na zdolność tłumiącą pomieszczenia

6 dB

36 dB(A) +3 dB - 6 dB = 33 dB(A) < 40 dB ( A) warunek spełniony.

• Straty ciśnienia:

Δ p = 25 Pa

1. Pomieszczenie nr 2(pomieszczenie biurowe B106)

Wymiary pomieszczenia: 3,0 x 5,0 x 3,45 m

• Maksymalne zyski ciepła dla pomieszczenia: Q=1416 W

• Różnica temperatur pomiędzy powietrzem nawiewanym a wywiewanym : Δt_N=6 K

• Strumień powietrza nawiewanego : V= 704 m³/h

• Dobieram 2 nawiewniki wirowe NS- 8 500/24 każdy z nawiewników na V= 352 m³/h ( 100 l/s).

Rozmieszczenie nawiewników :

• Obliczenie zasięgu strumienia:

L₁= A/2 + H₁

L₂=X₁ + H₁

L₃= X₂ + H₂

gdzie:

A- odległość między nawiewnikami ( A= 2,5 m)

H₁ = H-H₀

H- wysokość pomieszczenia ( H= 3,00 m )

H₀ - wysokość strefy przebywania ludzi (H₀= 1,8 m)

X₁ - odległość od nawiewnika do krótszej ściany ( X₁= 1,25 m)

X₂ - odległość od nawiewnika do dłuższej ściany ( X₂= 1,5 m)

• L₁ = 2,5/2 + 1,2 = 2,45 m

• L₂ =1,25 + 1,2 = 2,45 m

• L₃ = 1,5 + 1,2 = 2,7 m

• Warunek temperaturowy :

Na podstawie zasięgów z nomogramu odczytujemy wartości Δt_L / Δt_z .

Dla :

L₁ Δt_L / Δt_z = 0,078

L₂ Δt_L / Δt_z = 0,078

L₃ Δt_L / Δt_z = 0,062

Δt_z = Δt_N = 6 K

Δt_L = 0,078 * Δt_z = 0,486

Δt_L = 0,078 * Δt_z = 0,468

Δt_L = 0,062 * Δt_z = 0,372

Różnice temperatur nie przekraczają 1 K dlatego warunek temperaturowy został spełniony.

• Warunek prędkościowy:

Na podstawie nomogramu odczytujemy wartości V_hl1 oraz V_L2 i V_L3 dla odpowiednich zasięgów.

Dla :

L₁ V_hl1 = 0,20 m/s

L₂ V_L2 = 0,19 m/s

L₃ V_L3 = 0,17 m/s

Prędkości nie przekraczają 0,25 m/s warunek zostaje spełniony .

• Akustyka nawiewników:

Z nomogramu odczytano:

L_wa= 36 dB(A) ( 100% otwarcia)

+ poprawka ze względu na ilość nawiewników

10 log 2 = 3 dB

- poprawka ze względu na zdolność tłumiącą pomieszczenia

6 dB

36 dB(A) +3 dB - 6 dB = 33 dB(A) < 40 dB ( A) warunek spełniony.

• Straty ciśnienia:

Δ p = 25 Pa

1. Pomieszczenie nr 3 (sala konferencyjna B102)

Wymiary pomieszczenia: 4,5 x 6,0 x 3,45 m

• Maksymalne zyski ciepła dla pomieszczenia: Q=1563 W

• Różnica temperatur pomiędzy powietrzem nawiewanym a wywiewanym : Δt_N=6 K

• Strumień powietrza nawiewanego : V= 780 m³/h

• Dobieram 3 nawiewniki wirowe NS- 8 500/24 każdy z nawiewników na V= 260 m³/h ( 75 l/s).

Rozmieszczenie nawiewników:

• Obliczenie zasięgu strumienia:

L₁= A/2 + H₁

L₂=X₁ + H₁

L₃= X₂ + H₂

gdzie:

A- odległość między nawiewnikami ( A= 2,0 m)

H₁ = H-H₀

H- wysokość pomieszczenia ( H= 3,00 m )

H₀ - wysokość strefy przebywania ludzi (H₀= 1,8 m)

X₁ - odległość od nawiewnika do krótszej ściany ( X₁= 1,0 m)

X₂ - odległość od nawiewnika do dłuższej ściany ( X₂= 2,25 m)

• L₁ = 2,00/2 + 1,20 = 2,20 m

• L₂ =1,00 + 1,20 = 2,20 m

• L₃ = 2,25 + 1,20 = 3,45 m

• Warunek temperaturowy :

Na podstawie zasięgów z nomogramu odczytujemy wartości Δt_L / Δt_z .

Dla :

L₁ Δt_L / Δt_z = 0,056

L₂ Δt_L / Δt_z = 0,056

L₃ Δt_L / Δt_z = 0,031

Δt_z = Δt_N = 6 K

Δt_L = 0,056 * Δt_z = 0,336

Δt_L = 0,056 * Δt_z = 0,336

Δt_L = 0,031 * Δt_z = 0,180

Różnice temperatur nie przekraczają 1 K dlatego warunek temperaturowy został spełniony.

• Warunek prędkościowy:

Na podstawie nomogramu odczytujemy wartości V_hl1 oraz V_L2 i V_L3 dla odpowiednich zasięgów.

Dla :

L₁ V_hl1 = 0,16 m/s

L₂ V_L2 = 0,17 m/s

L₃ V_L3 = 0,12 m/s

Prędkości nie przekraczają 0,25 m/s warunek zostaje spełniony .

• Akustyka nawiewników:

Z nomogramu odczytano:

L_wa= 33 dB(A) ( 100% otwarcia)

+ poprawka ze względu na kąt łopatek 45⁰

6 dB

+ poprawka ze względu na ilość nawiewników

10 log 3 = 5 dB

- poprawka ze względu na zdolność tłumiącą pomieszczenia

6 dB

36 dB(A) +6 dB +5 dB - 6 dB = 38 dB(A) < 40 dB ( A) warunek spełniony.

• Straty ciśnienia:

Δ p = 24 Pa

6. Dobór wywiewników.

Rozmieszczenie wywiewników:

Dobieram wywiewniki wirowe NS-8 ze skrzynką rozprężną firmy Smay.

1. Pomieszczenie nr 1 (pomieszczenie biurowe B105)

Wymiary pomieszczenia: 3,0 x 5,0 x 3,45 m

• Maksymalne zyski ciepła dla pomieszczenia: Q=1416 W

• Różnica temperatur pomiędzy powietrzem nawiewanym a wywiewanym : Δt_N=6 K

• Strumień powietrza wywiewanego : V= 704 m³/h

• Dobieram 2 wywiewniki wirowe NS- 8 500/24 każdy z wywiewników na V= 352 m³/h ( 100 l/s).

• Akustyka wywiewników:

Z nomogramu odczytano:

L_wa= 36 dB(A) ( 100% otwarcia)

+ poprawka ze względu na ilość wywiewników

10 log 2 = 3 dB

- poprawka ze względu na zdolność tłumiącą pomieszczenia

6 dB

36 dB(A) +3 dB - 6 dB = 33 dB(A) < 40 dB ( A) warunek spełniony.

• Straty ciśnienia:

Δ p = 25 Pa

1. Pomieszczenie nr 2(pomieszczenie biurowe B106)

Wymiary pomieszczenia: 3,0 x 5,0 x 3,45 m

• Maksymalne zyski ciepła dla pomieszczenia: Q=1416 W

• Różnica temperatur pomiędzy powietrzem nawiewanym a wywiewanym : Δt_N=6 K

• Strumień powietrza wywiewanego : V= 704 m³/h

• Dobieram 2 wywiewniki wirowe NS- 8 500/24 każdy z wywiewników na V= 352 m³/h ( 100 l/s).

• Akustyka wywiewników:

Z nomogramu odczytano:

L_wa= 36 dB(A) ( 100% otwarcia)

+ poprawka ze względu na ilość wywiewników

10 log 2 = 3 dB

- poprawka ze względu na zdolność tłumiącą pomieszczenia

6 dB

36 dB(A) +3 dB - 6 dB = 33 dB(A) < 40 dB ( A) warunek spełniony.

• Straty ciśnienia:

Δ p = 25 Pa

1. Pomieszczenie nr 3 (sala konferencyjna B102)

Wymiary pomieszczenia: 4,5 x 6,0 x 3,45 m

• Maksymalne zyski ciepła dla pomieszczenia: Q=1563 W

• Różnica temperatur pomiędzy powietrzem nawiewanym a wywiewanym : Δt_N=6 K

• Strumień powietrza wywiewanego : V= 780 m³/h

• Dobieram 3 wywiewniki wirowe NS- 8 500/24 każdy z wywiewników na V= 260 m³/h ( 75 l/s).

• Akustyka wywiewników:

Z nomogramu odczytano:

L_wa= 33 dB(A) ( 100% otwarcia)

+ poprawka ze względu na kąt łopatek 45⁰

6 dB

+ poprawka ze względu na ilość wywiewników

10 log 3 = 5 dB

- poprawka ze względu na zdolność tłumiącą pomieszczenia

6 dB

36 dB(A) +6 dB +5 dB - 6 dB = 38 dB(A) < 40 dB ( A) warunek spełniony.

• Straty ciśnienia:

Δ p = 24 Pa

7. Dobór średnic przewodów instalacji:

1. Instalacja nawiewna:

2. Instalacja wywiewna:

8. Dobór urządzeń centrali.

Dobrana centrala jest centralą dachową. Zadaniem centrali w porze letniej jest ochłodzenie powietrza, następnie podgrzanie do odpowiedniej temperatury nawiewu. W czasie zimy mamy do czynienia z recyrkulacją powietrza. Centrala będzie się składać z komory mieszania, nagrzewnicy wstępnej, następnie powietrze zostanie nawilżone( nawilżaczem parowym) na sam koniec procesu powietrze zostanie nagrzane do odpowiedniej temperatury nawiewu. Procesy zachodzące w centrali zostały zilustrowane na wykresach i-x załączonych do projektu. Centrala będzie dodatkowo wyposażona w filtr wstępny i dokładny oraz tłumiki na wylocie z części nawiewnej jak i wlocie do części wywiewnej. Poniżej została przedstawiony schemat centrali nawiewno-wywiewnej z recyrkulacja powietrza.

• Przemiany parametrów powietrza wentylacyjnego:

1. Lato:

• Ilość powietrza nawiewanego:

V=17504 m³/h

• Ilość powietrza wywiewanego:

V=17504 m³/h

Parametry dla lata:

• powietrza zewnętrznego:

t_z=30⁰C

φ=45%

• z wykresu odczytano:

x_z=12,2 g/kg

i_z=61,7 kJ/kg

• w pomieszczeniu

t_p=25⁰C

φ=50%

• z wykresu odczytano:

x_p=10 g/kg

i_p=50,2 kJ/kg

Parametry powietrza nawiewanego:

t_N=t_p-Δt_N=25-6=19^oC

x_N=x_p-Δx_n=10-1=9 g/kg

• z wykresu odczytano:

i_n=42 kJ/kg

φ=65%

Punkt T został określony na podstawie parametrów wody lodowej:

-woda lodowa 6/12^oC

t_T=(6+12)/2=9^oC

φ=100%

• Parametry pracy urządzeń centrali:

• Chłodnica wodna:

Parametry wody lodowej t=6/12^oC.

Parametry powietrza przed chłodnicą:

t_z=30⁰C, φ=45% , x_z=12,2 g/kg , i_z=61,7 kJ/kg;

Parametry za chłodnicą:

t_K=16,2^oC, φ=77% , x_k=9 g/kg , i_z=38,7 kJ/kg;

Na podstawie powyższych parametrów wyznaczono moc chłodnicy:

Q_ch= V · ρ· C_p ·(i_z - i_k )= 17504 ·1,2·1,0 · (61,7-38,7)=134kW

Ilość wykroplonej wilgoci:

W= V · ρ·(x_z - x_k )= 17504 ·1,2·(12,2-9)=18,7 g/s

• Nagrzewnica wtórna:

Parametry wody grzewczej t=90/70^oC.

Parametry powietrza przed nagrzewnicą:

t_K=16,2^oC, φ=77% , x_k=9 g/kg , i_z=38,7 kJ/kg;

Parametry za nagrzewnicą:

t_N= 19^oC , x_N=9 g/kg , i_n=42 kJ/kg , φ=65%;

Na podstawie powyższych parametrów wyznaczono moc nagrzewnicy:

Q_n= V · ρ· C_p ·(t_n - t_k )= 17504 ·1,2·1,0 · (19-16,2)=16 kW

1. Zima:

• Ilość powietrza nawiewanego:

V=17504 m³/h

• Ilość powietrza wywiewanego:

V=17504 m³/h

• Ilość powietrza recyrkulacyjnego:

V_r= V-V_h=17504-6400=11104 m³/h

• Parametry dla zimy:

• powietrza zewnętrznego:

t_z=-20⁰C

φ=100%

• z wykresu odczytano:

x_z=0,8 g/kg

• w pomieszczeniu

t_p=20⁰C

φ=50%

• z wykresu odczytano:

x_p=7,5 g/kg

Parametry powietrza nawiewanego:

t_N=t_p+Δt_N=20+6=26^o

• Parametry pracy urządzeń centrali:

• Komora mieszania:

Parametry powietrza na wejściu:

t_z=-20⁰C , φ=100% , x_z=0,8 g/kg, V=6400 m3/h

Parametry powietrza recyrkulacyjnego:

t_p=20⁰C , φ=50% , x_p=7,5 g/kg, V=11104 m3/h

Określenie punktu M:




Na podstawie wykresu:







• Nagrzewnica wstępna:

Parametry wody grzewczej t=90/70^oC.

Parametry powietrza przed nagrzewnicą:

t_M=4,1^oC, φ=92,3% , x_m=4,85 g/kg ;

Parametry za nagrzewnicą:

t₁= 16^oC , x_m=4,85 g/kg , φ=42%;

Na podstawie powyższych parametrów wyznaczono moc nagrzewnicy:

Q_nw= V · ρ· C_p ·(t₁ - t_M )= 17504 ·1,2·1,0 · (16-4,1)=69 kW

• Nawilżacz parowy:

Zyski wilgoci od ludzi w budynku:

W=7,6 kg/h




Ze wzoru wynika, że zawartość wilgoci w powietrzu nawiewanym wynosi:

X_N=7,14 g/kg

Parametry powietrza przed nawilżaczem parowym:

t₁= 16^oC , x_m=4,85 g/kg , φ=42%;

Parametry powietrza za nawilżaczem parowym:

t_1'= 16^oC , x_1'=7,14 g/kg , φ=62%;

Z tego strumień pary potrzebny do nawilżenia powietrza wynosi:




• Nagrzewnica wtórna:

Parametry wody grzewczej t=90/70^oC.

Parametry powietrza przed nagrzewnicą:

t_1'=16^oC, φ=62% , x_m=7,14 g/kg ;

Parametry za nagrzewnicą:

t_n= tp+Δt_N=26^oC , x_n=7,14 g/kg , φ=38%;

Na podstawie powyższych parametrów wyznaczono moc nagrzewnicy:

Q_nw= V · ρ· C_p ·(t_n- t_1' )= 17504 ·1,2·1,0 · (26-16)=59 kW

1. Dobór wielkości centrali:

Korzystając z określonego wydatku powietrza określono wielkość urządzenia. Dobranym urządzeniem jest centrala nawiewno-wywiewna typu SV 5 firmy Vitroservice Clima. Prędkość powietrza w przekroju roboczym centrali będzie wynosiła ok. 3,5 m/s². Natomiast przekrój roboczy centrali wynosi 1,49 m².

2. Dobór sekcji centrali:

• Dobór sekcji mieszania.

Dobrano komorę mieszania na podstawie parametrów podanych we wcześniejszym rozdziale. Komora mieszania:

Oznaczenie : M

Wysokość: 1306 mm

Szerokość: 1306 mm

Długość: 800 mm

• Dobór filtrów:

Centrale SV wyposażone są w filtry kieszeniowe, filtry produkowane są w 3 długościach kieszeni , które montowane są wewnątrz centrali w specjalnych ramkach.

Zgodnie z założeniami wybrano klasę filtra:

• Filtr wstępny:

Dla centrali SV5 dobrano filtr kieszeniowy średni F4 klasa filtra EU4. Dobrano 4 sztuki o wymiarach:

B x H x L= 592 x 592 x 360 [mm]

Opory przepływu na filtrze:

• Początkowy : 62 Pa

• Średni : 132 Pa

• Filtr dokładny:

Dla centrali SV5 dobrano filtr kieszeniowy długi F5 klasa filtra EU7. Dobrano 4 sztuki o wymiarach:

B x H x L= 592 x 592 x 600 [mm]

Opory przepływu na filtrze:

• Początkowy : 158 Pa

• Średni : 258 Pa

• Dobór nagrzewnic wodnych.

• Nagrzewnica wstępna:

W zależności od projektowanej wartości temperatury za nagrzewnicą, parametrów wody (90/70) , wielkości urządzenia dobrano ilość rzędów nagrzewnicy:

- 1 rząd nagrzewnic;

- strata na nagrzewnicy: p=48 Pa;

Moc wymiennika wynosi: 69 kW.

• Wielkość przepływu wody:




W zależności od ilości rzędów i wielkości przepływu wartość oporów przepływu wody wynosi: 9,2 kPa.

• Nagrzewnica wtórna :

Nagrzewnica wtórna będzie urządzeniem pracującym w zimie jak i w lecie :

Moc nagrzewnicy w warunkach zimowych : 47 kW

Moc nagrzewnicy w warunkach letnich : 28 kW

Nagrzewnica musi zostać dobrana na większą moc aby mogła poprawnie pracować w odpowiednich warunkach, dlatego też nagrzewnica została dobrana na moc 47 kW.

W zależności od projektowanej wartości temperatury za nagrzewnicą, parametrów wody (90/70) , wielkości urządzenia dobrano ilość rzędów nagrzewnicy:

- 1 rząd nagrzewnic;

- strata na nagrzewnicy: p=48 Pa;

Moc wymiennika wynosi: 47 kW.

• Wielkość przepływu wody:




W zależności od ilości rzędów i wielkości przepływu wartość oporów przepływu wody wynosi: 9,2 kPa.

• Dobór chłodnicy wodnej:

Wydajność chłodnicy wodnej zależy , dla danej wielkości i konfiguracji wymiennika , głównie od parametrów powietrza na wlocie.

W zależności od projektowanej wartości temperatury za chłodnicą, parametrów czynnika chłodzącego (woda lodowa: 6/12) , wielkości urządzenia dobrano ilość rzędów chłodnicy :

- 4 rzędy chłodnicy;

- strata na chłodnicy 150 Pa;

- moc chłodnicy 134 kW ;

• Wielkość przepływu wody:




W zależności od ilości rzędów i wielkości przepływu wartość oporów przepływu wody wynosi: 26,2 kPa.

• Nawilżacz parowy:

Na podstawie parametrów podanych we wcześniejszych paragrafach dobrano nawilżacz parowy z wytwornicą pary . Zbiornik wytwornicy napełniony jest wodą. Wewnątrz wytwornicy znajdują się elektrody. Przepływ prądu przez elektrody doprowadza wodę do wrzenia. Para wodna rozprowadzana jest w centrali klimatyzacyjnej przez lancę wtryskową połączoną ze zbiornikiem wytwornicy przewodem elastycznym. Wytwarzanie pary

wodnej sterowane jest za pomocą sterownika mikroprocesorowego z podłączonym higrostatem.

Dobrano nawilżacz o sprawności: 73 %

Prędkość przepływu powietrza : v= 3,4 m/s

Spadek ciśnienia na nawilżaczu: p= 225 Pa

• Wentylatory:

• Wentylator na części nawiewnej:

Dobiera się na podstawie przepływu oraz spadków ciśnienia na przewodach instalacji nawiewnej oraz spadków ciśnienia na urządzeniach wchodzących w skład części nawiewnej:

Spadek ciśnienia na przewodach instalacji nawiewnej:

p= 76 + 30%= 100 Pa

Spadek ciśnienia na urządzeniach:

• filtry wstępny

p= 132 Pa

• - filtr dokładny

p=258 Pa

• -nagrzewnica wstępna

p=48 Pa

• -nagrzewnica wtórna

p=48 Pa

• - Nawilżacz parowy

p=225 Pa

• - tłumik

p=

Łącznie spadki ciśnienia wynoszą:

p=

• Wentylator na części wywiewnej:

Dobiera się na podstawie przepływu oraz spadków ciśnienia na przewodach instalacji wywiewnej oraz spadków ciśnienia na urządzeniach wchodzących w skład części wywiewnej:

Spadek ciśnienia na przewodach instalacji wywiewnej:

p= 261 + 30%= 340 Pa

Spadek ciśnienia na urządzeniach:

• tłumik

p=

9. Specyfikacja przewodów w skład instalacji:

• Instalacja nawiewna:

ZESTAWIENIE ELEMENTÓW INSTALACJI.

Oznaczenie	Opis elementu	Szt.	m2	Uwagi
N1-
N1- 1	Kanał wentylacyjny SR-OCY-200-720	1	0.452	prod.ALNOR
N1- 2	Trójnik T-OCY-200-315	1	0.575	prod.ALNOR
N1- 3	Kanał wentylacyjny SR-OCY-200-815	1	0.512	prod.ALNOR
N1- 4	Kanał wentylacyjny SR-OCY-315-1756	1	1.737	prod.ALNOR
N1- 5	Trójnik TCP-OCY-315-200	1	0.528	prod.ALNOR
N1- 6	Kanał wentylacyjny SR-OCY-200-916	1	0.575	prod.ALNOR
N1- 7	Kolano B-OCY-200-90	1	0.275	prod.ALNOR
N1- 8	Kanał wentylacyjny SR-OCY-200-466	1	0.292	prod.ALNOR
N1- 9	Kanał wentylacyjny SR-OCY-315-383	1	0.378	prod.ALNOR
N1- 10	Redukcja PR-N-OCY-400x300-315-1-200-30	1	0.286	prod.ALNOR
N1- 11	Trójnik QTO-N-OCY-400-200x300-360-280-50	1	0.554	prod.ALNOR
N1- 12	Kanał wentylacyjny SR-OCY-200-672	1	0.422	prod.ALNOR
N1- 13	Kanał wentylacyjny QD-N-OCY-400X300-6397	1	8.955	prod.ALNOR
N1- 14	Kolano90 QBF-N-OCY-400x300-330x100	1	1.484	prod.ALNOR
N1- 15	Kanał wentylacyjny QD-N-OCY-400X200-3644	1	4.373	prod.ALNOR
N1- 16	Trójnik QTT-N-OCY-400-600x300-760-280-50	1	1.208	prod.ALNOR
N1- 17	Redukcja QPR-N-OCY-400x300-300x200-6-200-30	1	0.289	prod.ALNOR
N1- 18	Kanał wentylacyjny QD-N-OCY-300X200-1483	1	1.483	prod.ALNOR
N1- 19	Kolano90 QBF-N-OCY-300x200-280x100	1	0.86	prod.ALNOR
N1- 20	Kanał wentylacyjny QD-N-OCY-300X200-5962	1	5.962	prod.ALNOR
N1- 21	Trójnik QTT-N-OCY-300-200x200-360-230-50	1	0.424	prod.ALNOR
N1- 22	Kanał wentylacyjny SR-OCY-200-120	1	0.075	prod.ALNOR
N1- 23	Redukcja PR-N-OCY-300x200-250-1-150-30	1	0.152	prod.ALNOR
N1- 24	Kanał wentylacyjny SR-OCY-250-1517	1	1.191	prod.ALNOR
N1- 25	Trójnik TCP-OCY-250-200	1	0.425	prod.ALNOR
N1- 26	Kanał wentylacyjny SR-OCY-200-200	1	0.125	prod.ALNOR
N1- 27	Redukcja RCP-OCY-250-200	1	0.12	prod.ALNOR
N1- 28	Kanał wentylacyjny SR-OCY-200-1616	1	1.015	prod.ALNOR
N1- 29	Kolano B-OCY-200-90	1	0.275	prod.ALNOR
N1- 30	Kanał wentylacyjny SR-OCY-200-150	1	0.094	prod.ALNOR
N1- 31	Kanał wentylacyjny QD-N-OCY-600X300-529	1	0.952	prod.ALNOR
N1- 32	Kolano90 QBF-N-OCY-300x600-280x100	1	1.548	prod.ALNOR
N1- 33	Kanał wentylacyjny QD-N-OCY-600X300-3000	1	5.4	prod.ALNOR

• Instalacja wywiewna:

Oznaczenie	Opis elementu	Szt.	m2	Uwagi
W1-
W1- 1	Kanał wentylacyjny SR-OCY-200-659	1	0.414	prod.ALNOR
W1- 2	Trójnik T-OCY-200-250	1	0.45	prod.ALNOR
W1- 3	Kanał wentylacyjny SR-OCY-200-720	1	0.452	prod.ALNOR
W1- 4	Kanał wentylacyjny SR-OCY-250-1892	1	1.486	prod.ALNOR
W1- 5	Redukcja RCP-OCY-315-250	1	0.14	prod.ALNOR
W1- 6	Trójnik TCP-OCY-315-200	1	0.528	prod.ALNOR
W1- 7	Kanał wentylacyjny SR-OCY-200-667	1	0.419	prod.ALNOR
W1- 8	Trójnik TCP-OCY-315-200	1	0.528	prod.ALNOR
W1- 9	Kanał wentylacyjny SR-OCY-200-782	1	0.491	prod.ALNOR
W1- 10	Redukcja PR-N-OCY-500x300-315-1-200-30	1	0.353	prod.ALNOR
W1- 11	Trójnik QTO-N-OCY-500-200x300-360-330-50	1	0.626	prod.ALNOR
W1- 12	Kanał wentylacyjny SR-OCY-200-519	1	0.326	prod.ALNOR
W1- 13	Kanał wentylacyjny QD-N-OCY-500X300-1161	1	1.858	prod.ALNOR
W1- 14	Trójnik QTO-N-OCY-500-200x300-360-330-50	1	0.626	prod.ALNOR
W1- 15	Kanał wentylacyjny SR-OCY-200-684	1	0.429	prod.ALNOR
W1- 16	Kolano B-OCY-200-90	1	0.275	prod.ALNOR
W1- 17	Redukcja QPR-N-OCY-500x300-600x300-6-250-30	1	0.459	prod.ALNOR
W1- 18	Trójnik QTO-N-OCY-600-200x300-360-380-50	1	0.698	prod.ALNOR
W1- 19	Kanał wentylacyjny SR-OCY-200-469	1	0.294	prod.ALNOR
W1- 20	Kanał wentylacyjny QD-N-OCY-600X300-3581	1	6.446	prod.ALNOR
W1- 21	Kolano90 QBF-N-OCY-600x300-430x100	1	2.628	prod.ALNOR
W1- 22	Kanał wentylacyjny QD-N-OCY-600X300-970	1	1.746	prod.ALNOR
W1- 23	Kolano90 QBF-N-OCY-600x300-430x100	1	2.628	prod.ALNOR
W1- 24	Kolano90 QBF-N-OCY-300x600-280x100	1	1.548	prod.ALNOR
W1- 25	Kanał wentylacyjny QD-N-OCY-600X300-3000	1	5.4	prod.ALNOR

38

---
