sprawozdanie 2 wytrzymka, wytrzymałość materiałów laborki


Laboratorium

Wytrzymałości materiałów

Imię i nazwisko:

Jakóbczyk Michał

Rok, grupa: trzeci, 302M

Numer i temat ćwiczenia:

2. Wyznaczanie środka sił poprzecznych (SSP) ceownika oraz badania zmian własności nośnych belek cienkościennych przy różnych warunkach zamocowania.

Data wykonania

11.10.2010

Przygotowanie

Sprawozdanie

Sprawdzian

Ocena:

1. Belki wykonane z profili cienkościennych wykazują szereg własności zasadniczo odmiennych od odpowiednich własności spotykanych w belkach wykonanych z profili pełnych. Dla tej klasy profili niezmiernie ważne okazuje się m.in. ustalenie prawidłowego sposobu wprowadzenia siły poprzecznej. Punkt w płaszczyźnie przekroju poprzez który powinna przechodzić ta siła integralna na ogół nie pokrywa się ze środkiem ciężkości. Przyłożenie siły poprzecznej w niewłaściwym punkcie powoduje pojawienie się w belce poza zginaniem dodatkowych pól sil wewnętrznych m.in. skręcanie. Należy zaznaczyć ze niewłaściwe przyłożenie obciążeń poprzecznych do profili cienkościennych przy równoczesnym nie uwzględnieniu dodatkowo pojawiających się wówczas pól sil wewnętrznych może być przyczyną ich zniszczenia nawet gdyby obliczenia wymiarów na przykład z warunku dopuszczalnego wytężenia wywołanego momentem gnącym -zostały wykonane prawidłowo.

Środek sil poprzecznych jest to punkt przez który przechodzi wypadkowa oddzialywan statycznych τ w konkretnym przekroju belki określona wzorem:

0x01 graphic

S2-momet statyczny odcietej czesci profilu względem x2

δ- grubość składowego elementu cienkościennego w przekroju w którym odcina się wybrany fragment belki

I2- moment bezwładności względem osi x2

Przemieszczenie x2

[mm]

Czujnik lewy

[mm]

Czujnik prawy

[mm]

-40

4,15

5,42

-30

4,36

4,99

-20

4,56

4,58

-10

4,74

4,19

0

5,17

3,04

10

5,38

2,07

20

5,58

2,29

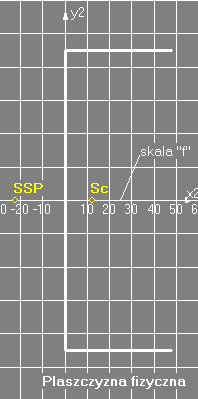

Położenie środka sił poprzecznych:

-obliczeniowe x2Qo=- 18.28[mm]

-doświadczalne x2Qd= -22.42[mm]

Parametry badanego ceownika:

h= 90[mm]

b= 48[mm]

δ= 1.5[mm]

x2c= 12.387[mm]

Ix2= 382752.0[mm4]

0x08 graphic
0x01 graphic

,

Wnioski:

z oblicze jakie otrzymałem położenie środka sil poprzecznych w przypadku obliczeniowym i doświadczalnym znacznie się od siebie różnią. Oznacza to ze mamy do czynienia z wystąpieniem dodatkowych sil wewnętrznych( skręcanie) które bardzo negatywnie wpływają na profile cienkościenne ( w tym przypadku ceownik)

0x01 graphic
