AKADEMIA TECHNICZNO - ROLNICZA

W BYDGOSZCZY

WYDZIAŁ MECHANICZNY

LABORATORIUM ELEKTROTECHNIKI

ĆWICZENIE NR 1.

Posługiwanie się miernikami elektrycznymi.

Rafał Borowski Grupa B Semestr VI mgr Data 98.03.10.

1. Pomiary laboratoryjne

1.1. Pomiar napięcia

Pomiaru tego dokonujemy przy pomocy woltomierza, który włączamy w obwód równolegle, tak jak to jest pokazane na rysunku 1.

rys. 1

Zestawienie wyników

Stosowane wzory:

,

Zakres przyrządu	Napięcie		Δ	δ	Ur
			V	%	V
0÷15 V	10,75	V	0,1	0,92	10,85
0÷30 V	10,8	V	0,05	0,46	10,85
0÷75 V	11	V	0,15	1,38	10,85

1.2. Pomiar natężenia prądu.

Pomiaru tego dokonujemy przy pomocy amperomierza, który włączamy w obwód szeregowo, tak jak to jest pokazane na rysunku 2.

rys. 2

Zestawienie wyników

Stosowane wzory:

Zakres przyrządu	Natężenie		Δ	δ	Ir
			A	%	A
0÷0,75 A	0,3	A	0,01	3,4	0,29
0÷1,5 A	0,29	A	0	0	0,29
0÷3 A	0,3	A	0,01	3,4	0,29

1.3 Pomiar mocy.

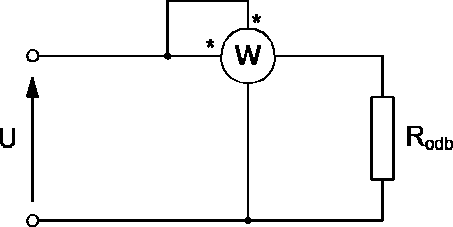

Pomiaru mocy dokonujemy przy pomocy watomierza, który włączamy w obwód , tak jak to jest pokazane na rysunku 3.

rys. 3

Zestawienie wyników

Stosowane wzory:

Zakres przyrządu	Moc		Δ	δ	Pr
			W	%	W
30x0,25	3,125	W	0,595	23,5	2,53
30x0,5	2	W	0,53	20,9	2,53
60x0,25	3	W	0,47	18,6	2,53
60x0,5	2	W	0,53	20,9	2,53

2.0. Wnioski i spostrzeżenia

1. Pomiar obarczony jest najmniejszym błędem, gdy zakres przyrządu dobierzemy tak, aby mierzył wartość zbliżoną do swojego zakresu pomiarowego.

2. Podczas mierzenia natężenia prądu w celu uniknięcia zmiany prądu w obwodzie, wynikającej z włączenia amperomierza, jego oporność wewnętrzna powinna być bardzo mała.

1. Moc wskazana przez watomierz w układach pomiarowych jest większa od mocy czynnej odbiornika o stratę mocy w mierniku. Nie uwzględniając poboru mocy przez watomierz popełnia się błąd, którego wartość jest tym mniejsza im moc odbiornika oraz im mniejsza jest moc w mierniku. Właśnie w przypadku pomiaru mocy otrzymaliśmy największe błędy pomiaru.

2. Różnice w odczycie w badanych pomiarach dla różnych zakresów wynikają ze zmiany obwodów w miernikach.
