LABORATORIUM PODSTAW ELEKTRONIKI
Semestr II Wydział Elektryczny
Rafał Staszewski, 170735 grupa 1	Temat: Wzmacniacz WE	Ocena:
23.04.2009r.

Celem ćwiczenia było poznanie budowy, właściwości wzmacniacza o współnym emiterze. Po skonstruowaniu układu wyznaczyliśmy następujące parametry układów:

We wnioskach, porównam otrzymane wartości z teoretycznymi parametrami układu.

1. Spis przyrządów

Lp.	Nazwa	typ	numer
1.	Oscyloskop	OS-5020(LG)	I29-Iva4446
2.	Multimetr	MXD-4660A(METEX)	I29-Iva4538
3.	Makieta wzmacniaczy tranzystorowych		I29/EW-23d/2000
4.	Zasilacz stabilizowany	ZSM-1/97	I29/EW-27k/2000
5.	Generator funkcyjny	FG-8002	I29-IVa4527

2. Schemat układu, zasada działania i obliczenia teoretyczne parametrów układu


Tranzystor T1. BC548B npn Si:




Sygnał w tym układzie doprowadzany jest przez kondensator
do bazy tranzystora, następnie wyprowadzony z kolektora przez kondensator
. Inaczej mówiąc wejściem jest baza a wyjściem kolektor. Emiter jest wspólny dla wejścia i wyjścia stąd nazwa „WE”.

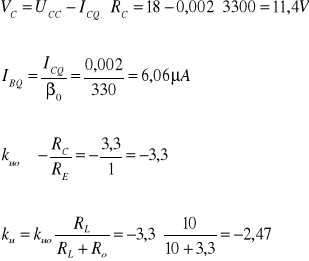

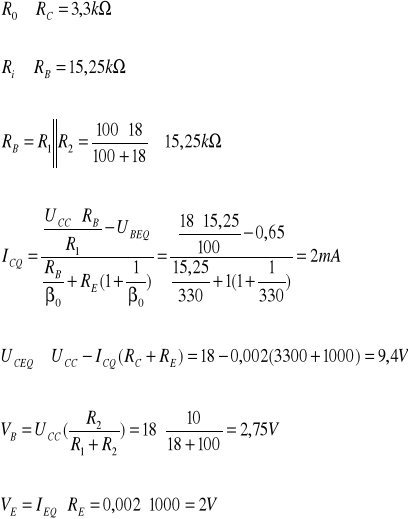

Obliczenia teooretyczne:







3. Pomiary

Tab1. Pomiary i obliczenia napięć i prądów stałych w charakterystycznych punktach układu

Pomiary				Obliczenia
UCC V	VE V	VB V	VC V	UBEQ V	UCEQ V	ICQ mA	IEQ mA
18	1,89	2,67	11,7	0,78	9,81	1,89	1,89




Tab2. Ustalanie f _śr, U_0max i wzmocnień wzmacniacza k _u0, k _u (dla U₀
0,5U_0max)

Warunki pomiaru	f śr kHz	U0max V	U0 V	Ui V	k u, k u0 V/V
Bez obciążenia	3,44	3,66	1,82	0,555	3,28
Z obciażeniem			2,76	1,36	0,555	2,45

Obliczenia:




Tab3. Pomiary właściwości częstotliwościowych wzmacniacza: częstotliwości granicznych - f _d, f _g, pasma przewodzenia _Δf, przesunięć fazowych φ - dla f _d i f _g (dla U _opp
1V)

Częstotliwość graniczna	Nastawa i odczyty dla napięcia Uopp na oscyloskopie w działkach		Częstotliwości graniczne(z multimetru)	Pasmo przenoszenia Δf=f g - f d kHz	Pomiary φ d i φ g z obrazu oscyloskopowego metodą elipsy
		Dla f śr			Dla f granicznych			A, dz	B, dz	φ stopnie
Dolna f d	7,5 dz 3,4kHz	5,6	109Hz		203,89	5,8	5	240
Górna f g			5,6		204kHz		5,8	4	136

Obliczenia:

_Δf = f _g - f _d = 204000 - 109 = 203891Hz = 203,89kH

Dla f _d




Dla f _g




Tab4. Pomiar R_wy wzmacniacza przy U₀
0,5U_0max

RL	U01 V	U02 V	Rwy
10	1,81	1,37	3,2




Tab5. Pomiar rezystancji wejściowej wzmacniacza(δ U₀ > 30%)

Rd	U01 V	U02 V	Rwe
3,9	?	?	?




4. Wnioski

W trakcie wykonywania pomiarów mieliśmy do czynienia ze wzmacniaczem napięciowym. W jego budowie możemy zauwazyć zarówno wejściowy jak i wyjściowy kondensator, z czego wnioskujemy że jest to wzmacniacz prądu przemiennego. Jest on szerokopasmowy i z pewnością będzie działał poprawnie przy częstotliwościach akustycznych. Rezystory
i
mają za zadanie polaryzowanie odpowiednim napięciem baze, tak aby tranzystor był w stanie aktywnym.

Warto zauważyć, że w tym przypadku temperatura nie ma znaczenia i nie wpływa ona znacząco na pomiary.

Wartości w obliczeniach teoretycznych pokrywają się z naszymi pomiarami:

	V	V	V	UBEQ V	UCEQ V	ICQ mA	k u V/V	k uo V/V
Obliczenia teoretyczne	2	2,75	11,4	0,65V	9,4V	2mA	-2,47	-3,3	15,25	3,3
pomiary	1,89	2,67	11,7	0,78V	9,81V	1,89mA	2,45	3,28		3,2

Nasz układ zapewnia dość duże wzmocnienie napięciowe i prądowe. W zakresie małych i średnich częstotliwości przy obiciążeniu rezystancyjnym odwracana jest faza sygnału wejściowego o 180 stopni. Ponadto kondensatory sprzęgające
i
pozwalają odseparować składowe zmienne od stałych. Ich reaktancje w paśmie przenoszenia są stanowią dla sygnałów zmiennych zwarcie. Wzmacniacz dobrze przenosi małe częstotliwości gdy dobrane są kondensatory o dużej wartości pojemności sprzęgającej. Dodatkowo pojemność wejściowa tranzystora ogranicza częstotliwość górną pasma przenoszenia wzmacniacza. Tłumi ona sygnał zmniejszając wzmocnienie i impedancję wejściową. Zmniejszenie wzmocnienia jest tym większe, im większa jest częstotliwość sygnału.

---
