Tabela narzędziowa
L.p. |
Przeznaczenie narzędzia, numery operacji i zabiegów, kierunki obróbki |
Opis i oznaczenie oprawki, producent |
Opis i oznaczenie płytki, producent |
Szkic złożonego narzędzia, podstawowe wymiary |
Proponowane parametry obróbki |
1 |
Toczenie zgrubne Operacja 30.1 Zabieg: 1, 2, 3 Operacja 30.2
|
PCLNR 3225P 16

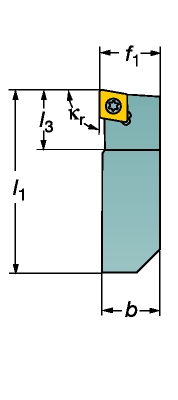

Kappa r = 95 b = 25 f1 = 32 h = 32 h1 = 32 l1 = 170 l3 = 33.9
SANDVIK |
CNMG 16 06 12-KR 3205
l = 16 s = 6.35 iC = 15.875 re = 1.2
SANDVIK |
|
ap = 4.7 mm (0.8 - 9.3)
fn = 0.55 mm/r (0.28 - 0.77)
Vc = 275 m/min (345 - 240)
|
2 |
Toczenie kszatłtujące Operacja 40.1 Zabieg: 1, 2, 3 Operacja 40.2 Zabieg: 1, 2, 3
|
QS-SCACR 0808C06
Kappa r = 90 b = 8 f1 = 8 h = 8 h1 = 8 l1 = 50 l3 = 8
SANDVIK |
CCMT 06 02 04-PF 1515
l = 6 s = 2.38125 iC = 6.35 re = 0.4
SANDVIK |
|
ap = 0.3 mm (0.1 - 1.7)
fn = 0.1 mm/r (0.1 - 0.17)
Vc = 245 m/min (245 - 215) |
3 |
Toczenie zgrubne Operacja 30.1
|
STFCR 2525M 16-A

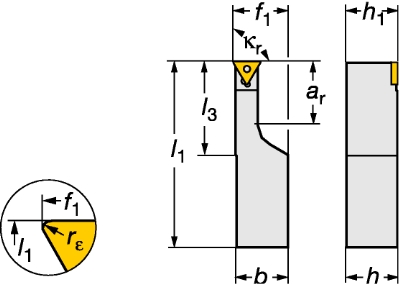

b = 25 f1 = 25.9 h = 25 h1 = 25 l1 = 150 l3 = 47
SANDVIK |
TCGT 16 T3 04-UM 1105

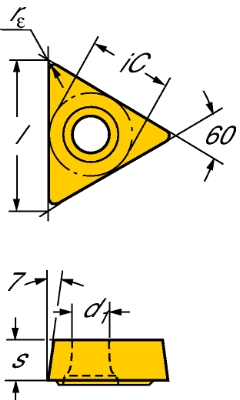

l =16 iC =9.525 d1 =4.4 s = 3.9688 re = 0.4
SANDVIK |
|
ap = 1.5 mm (0.5 - 2.8)
fn = 0.11 mm/r (0.08 - 0.18)
Vc = 80 m/min (80 - 75)
|
4
|
Toczenie kształtujące Operacja 40.1
|
STFCR 2525M 16-A
b = 25 f1 = 25.9 h = 25 h1 = 25 l1 = 150 l3 = 47
SANDVIK |
TCMT 16 T3 04-MM 2025
l = 16 iC = 9.525 d1 = 4.4 s = 3.96875 re = 0.4 SANDVIK |
|
ap = 0.8 mm (0.25 - 3)
fn = 0.15 mm/r (0.08 - 0.23)
Vc = 260 m/min (265 - 230)
|
5 |
Wykonanie fazek 45° Operacja 40.1 Zabieg: 5 Operacja 40.2
|
PSSNR 1616H 09
b = 16 f1 = 20 f1s = 13.9 h = 16 h1 = 16 l1 = 100 l1s = 106.1 l3 = 22 SANDVIK |
SNMA 09 03 08-KR 3215
l = 9 s = 3.175 iC = 9.525 re = 0.8
SANDVIK |
|
ap = 2.5 mm (0.38 - 4.5)
fn = 0.38 mm/r (0.19 - 0.53)
Vc = 180 m/min (215 - 160) |
6 |
Wykonanie rowka Operacja 40.1 Zabieg: 4 |
RF123E059-08B

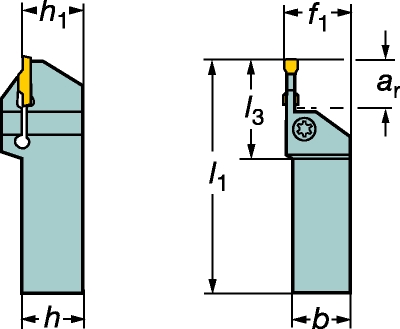

h = 12.7 h1 = 12.7 b = 12.7 l1 = 114.3 l3 = 33.5026 f1 = 13.0048 SANDVIK |

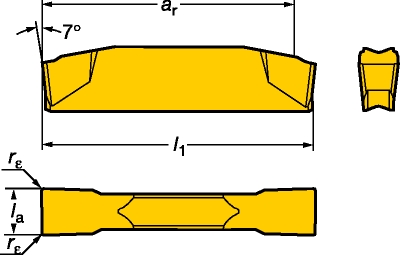

N123E2-0200-0002-GF 525 ar max = 19.2 la = 2 re = 0.2
SANDVIK |
|
Fnx = 0.07 mm/r (0.03 - 0.14)
Vc = 140 m/min (190 - 115) |
