POLITECHNIKA LUBELSKA

WYDZIAŁ ELEKTROTECHNIKI I INFORMATYKI

KATEDRA URZĄDZEŃ ELEKTRYCZNYCH I TWN

LABORATORIUM TECHNIKI WYSOKICH NAPIĘĆ

Ćw. Nr 18

Wytrzymałość układów uniwarstwowych powietrze - dielektryk stały

1.)Ćwikła Robert Data: 06.11.2006

2.)Jakubczak Marek

3.)Daniel Przemysław

1.)Cel ćwiczenia.

• określenie wytrzymałości układu uniwarstwowego równolegle

• wyznaczenie wytrzymałości na wyładowania ślizgowe w badanych układach

2.)Pomiar wytrzymałości powietrza.

Pomiary w układzie elektrod płaskich przeprowadzaliśmy w poniższych układach pomiarowych:

Schemat układu pomiarowego:

a.) układ elektrod płaskich

b.) model układu izolatora przepustowego w układzie płaskim

TR- transformator regulacyjny, V - woltomierz, TP - transformator probierczy, R_ogr - rezystor ograniczający, a - odstęp płaskich elektrod, a₁ - grubość płyty izolacyjnej, 1 - elektrody, 2 - materiał izolacyjny stały, 3 - krążek izolacyjny duży, 4 - krążek izolacyjny mały, 5 - mała elektroda wysokonapięciowa, 6 - ekran, 7 - metalizacja powierzchni (powiększenie elektrody 5).

3.)Tabele pomiarowe.

Tabela 1.Pomiar U_p

L.p.	a	dielektryk
				szkło organiczne		tekstolit		teflon		powietrze
				up	Upsr	up	Upsr	up	Upsr	up	Upsr
		cm	dz	kV	dz	kV	dz	kV	dz	kV
1	1	12	7333,333	15	8333,333	41	19500	35	18333,33
2				15				17			39		37
3				17				18			37		38
4		2		38		21166,67		28		14500	74	35166,67	76	38333,33
5				44				30			67		76
6				45				29			70		78
7		3		50		26333,33		40		20666,67	70	37333,33	106	54000
8				52				42			76		108
9				56				42			78		110
10		4		88		48000		46		23666,67	91	49166,67	128	66666,67
11				96				48			100		136
12				104				48			104		136
13		5		92		50833,33		57		28333,33	154	78333,33	140	75333,33
14				110				57			156		154
15				103				56			160		158

Tabela 2.Pomiar U_osl i U_p

L.p.	badany układ	układ
				bez metalizacji				z metalizacją
				uosl	Uoslsr	up	Upsr	uosl	Uoslsr	up	Upsr
				dz	kV	dz	kV	dz	kV	dz	kV
1		I	51	25166,67	100	50666,67	42	21666,67	88	45000
2			50				106				44		88
3			50				98				44		94
4		II	72		36000		112		58333,33		48	24000	82	44666,67
5			74				122				50		92
6			70				116				46		94
7		III	60		29666,67		120		59000		52	25333,33	94	47666,67
8			60				116				50		96
9			58				118				50		96

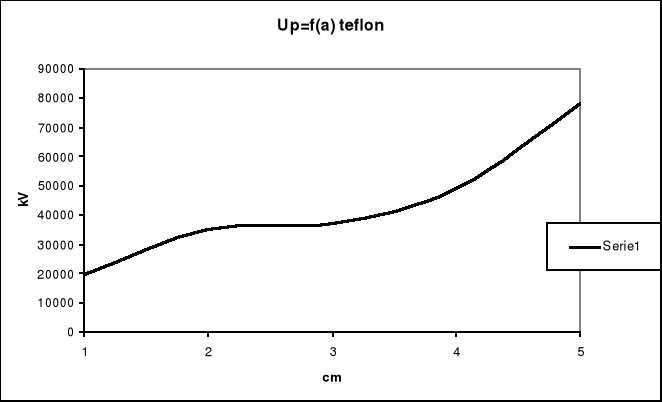

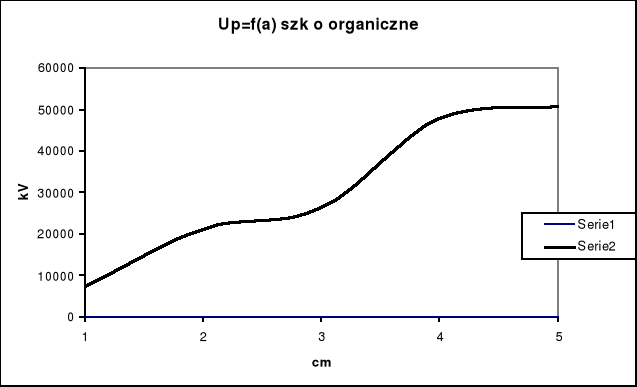

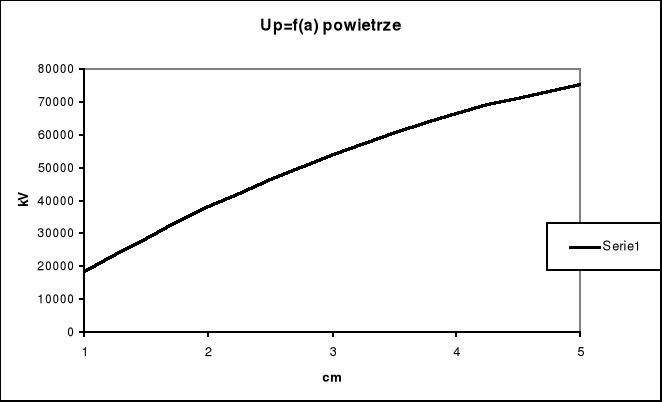

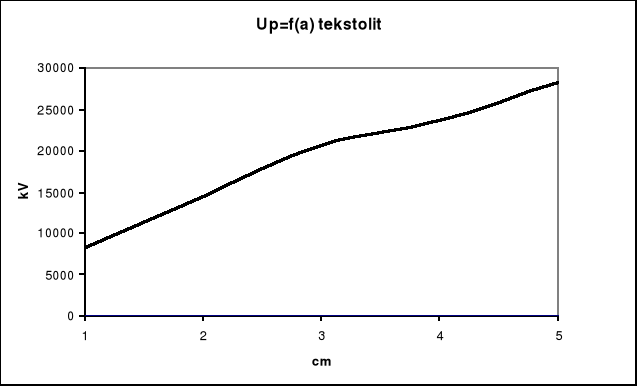

4.)Wykresy.

5.)Porównanie wyników pomiarów napięcia początkowego iskier ślizgowych i napięcia przeskoku dla bez i z metalizacją.

Z uzyskanych przez nas pomiarów można stwierdzić, iż dla układu z metalizacją napięcia U_oslsr i U_psr mają mniejsze wartości niż dla bez metalizacji dla układu I różnica wynosi około 4kV ,dla układu II jest największa i wynosi aż 12 kV.Dla wszystkich trzech układów różnice napięcia pomiędzy U_oslsr i U_psr dla układu z metalizacją i bez mają porównywalne wartości.

6.)Wnioski:

Otrzymane przez nas wykresy nie maja idealnych kształtów wynika to z błędu czynnika ludzkiego oraz otrzymywaniem bardzo rozbieżnych pomiarów dla powtarzanego jednego pomiaru(jonizowanie się powietrza przy powtarzaniu pomiarów). Na podstawie pomiarów zaobserwować można, że dla jednakowych odstępów pomiędzy elektrodami najlepsze własności dielektryczne posiada teflon a najgorsze tekstolit.

a)

Dielektryk stały

b)

---
