2014/2015

POLITECHNIKA RZESZOWSKA

im. Ignacego Łukasiewicza

NAPĘD ELEKTRYCZNY

PROJEKT

Bogdan Staszczak

3 EE-DI

Nr32

Dobrać silnik do napędu windy towarowej o parametrach: masa windy
, udźwig
, masa przeciwwagi
, prędkość
, przyspieszenie
, średnica bębna
, pominąć masę liny i moment bezwładności bębna przyjąć sprawność (bęben - lina)
.

Schemat windy towarowej:

R = 0,4 m - promień bębna

Przyjmujemy ze moment bębna jest zero,
, więc

( siła rozruchowa)

(układ równań dla windy poruszającej się ruchem jednostajnym)

(przy stałej prędkości)

Siła rozruchowa rzeczywista =

Siła stała prędkości rzeczywista

(przy stałej prędkości)

(maksymalna moc rozruchowa)

Obliczenie przekładni:

Moment użyty do rozruchu windy:

Moment do stałego rozruchu:

Prędkość kątowa:

Zamiana z rad/s na obr./min:

Typ i parametry dobranego silnika

Producent: AC-MOTOREN

Typ: ACM 180 L-4/HE

Sprawność: 91,6%

Moc znamionowa: P_N = 22 kW

Prędkość obrotowa znamionowa: n_N = 1470 obr./min

Moment znamionowy: M_N = 142,9 Nm

Prąd przy napięciu znamionowym: I_N = 40,2 A

Typ i parametry dobranej przekładni

Producent: BEFARED

Typ: 3NMa - 1250

Przełożenie: i = 208

Przenoszona Moc: P_t = 23 kW

Obroty wejściowe: n₁ = 1500 obr/min

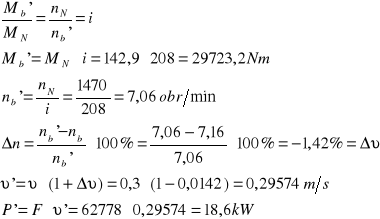

Sprawdzenie po zastosowaniu silnika i przekładni

---
