Politechnika Opolska

Wydział Elektrotechniki, Automatyki i Informatyki

Kierunek: Informatyka

PRZEDMIOT: Teleinformatyka - wybrane zagadnienia

Kierunek studiów:	Informatyka	Rok stud.: III
Specjalność:
Semestr.: letni		Rok akad.: 2013/2014

Temat projektu:

Projekt sieci monitoringu osiedla

P r o j e k t w y k o n a l i
nazwisko		imię	nazwisko		imię
1.	Prochota	Paweł	2.

ocena		data	ocena		data
1.			1.

Zajęcia odbywały się w dniu:	o godz.
Termin oddania projektu:	Projekt oddano:

Spis Treści

• I. CZĘŚĆ OPISOWA- OGÓLNA

1. Ogólny opis systemu

2. Wymagania zamawiającego

3. Normy związane z systemami monitoringu

II. CZĘŚĆ OPISOWA-TECHNOLOGICZNA

A. CHARAKTERYSTYKA I TECHNOLOGIA SYSTEMU MONITORINGU

1. Kamery

1.1. Opis ogólny działania kamer i postawionych zadań na terenie miasta

1.2. Parametry techniczne urządzeń, dobór kamer

1.3. Opis miejsca i technologii montażu kamer oraz opis instalacji zasilającej

1.4. Rozmieszczenie kamer w terenie i opis zadań realizowanych przez kamery

2. Centrum monitoringu

2.1. Opis ogólny działania i postawionych zadań

2.2. Opis miejsca technologii montażu

2.3. Zasady bezpieczeństwa

2.4. Opis instalacji kablowej centrum monitoringu

2.5. Dobór i opis konfiguracji systemu rejestratora cyfrowego NVR z funkcją pracy w sieci Internet

2.6. Dobór i przeliczenie dobór zasobów dyskowych

B. SIEĆ KABLOWA SYSTEMU MONITORINGU - SYSTEM TRANSMISJI WIZJI

1. Okablowanie światłowodowe projektowanej sieci

1. Normy przedmiotowe projektowanej sieci kablowej

2. Założenia

3. Zadania szkieletu sieci

4. Określenie liczby torów optycznych

5. Profile kabli światłowodowych

6. Kable połączeniowe(patchcord)

7. Przełącznice światłowodowe

8. Szafy i szafki dystrybucyjne

1.9. Światłowodowa osłona złączowa

1.10. Sposób oznaczania i identyfikacja linii światłowodowej

2. Zastosowane rozwiązania techniczne linii kablowych

1. Instalacja kablowa FTTH

2. Uwagi wstępne

3. Zaciąganie kabli światłowodowych

4. Wprowadzenie kabli światłowodowych do punktów dystrybucyjnych

5. Pomiary kabli

6. Zagospodarowanie terenu

3. Szczegółowa procedura odbioru sieci, pomiary

4.Zestawienie kosztów

5.Literatura

• I. CZĘŚĆ OPISOWA- OGÓLNA

1.Ogólny opis systemu

Stały monitoring sieci urządzeń przeciwpowodziowych to nie tylko ułatwienie

w zakresie stałego pełnienia nadzoru nad poszczególnymi obiektami, ale także możliwość

szybkiego wykrycia zagrożenia powodziowego oraz awarii. Istotnym elementem eksploatacji

utrzymania urządzeń jest system monitoringu istniejących, modernizowanych, jaki i

nowobudowanych obiektów. System ten umożliwia nadzorowanie poszczególnych obiektów

o znaczeniu przeciwpowodziowym, tj.: przepompowni, zbiorników retencyjnych,

samodzielnych budowli piętrzących oraz wybranych odcinków obwałowań, które są oddalone

od siebie o kilka, kilkanaście, a nawet kilkadziesiąt kilometrów. Jego wprowadzenie skraca

czas reakcji odpowiednich służb w sytuacjach awaryjnych oraz pozwala na stały dostęp do

informacji o sytuacji panującej wokół poszczególnych urządzeń.

Źródłem danych dla całego systemu będącego przedmiotem zamówienia ma być

centralna baza danych. Ma on działać w środowisku rozproszonym, a dane w niej

przechowywane podlegać mają replikacji. Centralny serwer bazodanowy przechowywał

będzie dane zgromadzone ze wszystkich dyspozytorni oraz z terenu jemu podległego.

W wyniku czego w centrali zgromadzone zostaną wszystkie dane dotyczące systemu.

2.Wymagania zamawiającego

Wskazane jest, aby Wykonawca przeprowadził wizję lokalną w celu zapoznania się z zakresem prac i warunkami ich wykonania.Wykonawca zobowiązany jest do przedstawienia wszystkich niezbędnych koncesji oraz zezwoleń dotyczących zgodnego z prawem instalowania i użytkowania proponowanych urządzeń (jeśli są wymagane prawem). Wszystkie roboty teletechniczne należy prowadzić w oparciu o obowiązujące normy, przepisy, zgodniez polskim prawem budowlanym, polskimi normami i normami branżowymi. Przedmiot zamówienia wraz z robotami dodatkowymi należy wykonać z własnych materiałów i własnym staraniem Wykonawcy.

3.Normy związane z systemami monitoringu

IEEE 802.3ah - GEPON

PN-63/B-06251 - roboty betonowe i żelbetowe. Wymagania techniczne

PN-74/C-89200 - rury z nieplastyfikowanego polichlorku winylu. Wymiary.

PN-74/H-74200 - rury stalowe gwintowane ze szwem.

PN-75/E-05100 - elektroenergetyczne linie napowietrzne. Projektowanie i

Budowa.

PN-76/E-05125 - elektroenergetyczne i sygnalizacyjne linie kablowe.

Projektowanie i budowa.

PN-79/H-74244 - rury stalowe przewodowe ze szwem.

PN-80/C-89205 - rury kanalizacyjne z nieplastyfikowanego polichlorku

winylu.

PN-87/E-90054 - Przewody elektroenergetyczne ogólnego przeznaczenia do

układania na stałe.

PN-88/B-06250 - Beton zwykły

PN-91/M-32501 - Gazociągi i instalacje gazownicze. Wymagania

ZN-ELPLAST/0013-92 - Rury polipropylenowe dla telekomunikacji

BN-65/8984-03 - Telekomunikacyjne sieci kablowe miejscowe. Bloki

betonowe.

BN-72/3233-12 - Telekomunikacyjne linie kablowe. Prefabrykowana

przykrywa żelbetowa

BN-72/3233-13 - Telekomunikacyjne linie kablowe. Opaski oznaczeniowe

BN-73/8984-05 - Kanalizacja kablowa. Ogólne wymagania i badania

BN-74/3233-17 - Telekomunikacyjne linie kablowe. Słupki oznaczeniowe

i oznaczeniowo-pomiarowe

BN-76/3238-12 - Osprzęt linii telekomunikacyjnych. Sprawdziany do

kanalizacji kablowej

BN-79/8984-78 - Pustak kablowy

BN-80/6775-03.00 - Prefabrykaty budowlane z betonu. Elementy nawierzchni

dróg, ulic, parkingów. Wymagania i badania

BN-80/6775-03.01 Prefabrykaty budowlane z betonu. Elementy nawierzchni

dróg, ulic, parkingów. Płyty Drogowe

BN-82/3233-25 Osprzęt linii telekomunikacyjnych. Kanalizacja kablowa.

BN-85/8984-01 - Telekomunikacyjne sieci kablowe miejscowe. Studnie

Kablowe

BN-88/8984-19 - Telekomunikacyjne sieci wewnątrzzakładowe przewodowe.

Linie kablowe. Ogólne wymagania

BN-76/8984-16 - Zakładowe sieci telekomunikacyjne przewodowe. Instalacje

wewnętrze. Ogólne wymagania

BN-89/8984-17/03 - Telekomunikacyjne sieci miejscowe. Linie kablowe.

Ogólne wymagania i badania

BN-89/8984-18 - Telekomunikacyjne linie kablowe dalekosiężne. Ogólne

wymagania i badania.

II. CZĘŚĆ OPISOWA-TECHNOLOGICZNA

A. CHARAKTERYSTYKA I TECHNOLOGIA SYSTEMU MONITORINGU

1.Kamery

1.1. Opis ogólny działania kamer i postawionych zadań na terenie miasta

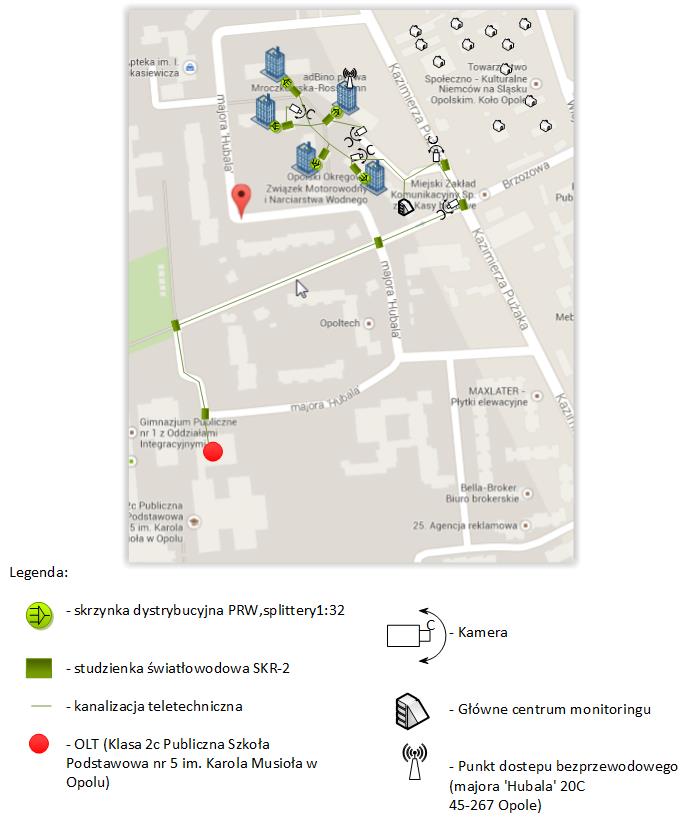

rys.1 Lokalizacja kamer na mapie

Zastosowane kamery (przedstawione na powyższej mapie) są kamerami dualnymi (dzienno-nocnymi) zintegrowanymi z głowicami szybkoobrotowymi. Głowica kamery ma możliwość obrotu w pionie (-90o~+90o) i w poziomie (360o x n). Posiada własna pamięć, czyli ma możliwość zaprogramowania indywidualnych ustawień, zarówno systemowych (balans bieli, prędkość obrotu, nazwa kamery, itp.), jak i użytkowych (szybkie programowe najazdy na wybrane punkty, przeglądanie terenu po dowolnie zaprogramowanym torze oraz sekwencje łączone np. przejazd płynny i najazd na dowolnie wybrany punkt w dowolnie wybranej kolejności). Kamera umożliwia programowanie tzw. stref prywatności, dając możliwość wyciemnienia w obrazie miejsca, które nie powinno być filmowane. Ponadto posiada funkcję ekspozycji na ekranie nazwy oddzielnych stref, na które skierowana jest w danym momencie, co w znaczący sposób ułatwia operowanie kamerą. Układ automatyki umożliwia automatyczne dostrojenie ostrości oraz przysłony do parametrów obserwowanego obiektu, a funkcja HOME zapobiega pozostawieniu kamery na dłuższy czas w niepożądanym miejscu. W zależności od warunków oświetleniowych kamera automatycznie przestawia się z trybu kolorowego na czarno-biały (funkcja DUAL), dzięki czemu przy słabym oświetleniu obraz obserwowanego terenu jest w dalszym ciągu czytelny. Głowica wraz z kamerą zamontowana jest w klimatyzowanej obudowie zewnętrznej.

1.2. Parametry techniczne urządzeń, dobór kamer

1) Kamera Megapikselowa IPOX HD IP 2024 D

przetwornik: 1/3" 2.0MP Panasonic CMOS

• rozdzielczość: 1920 x 1080 / 25fps

• interfejs: Ethernet 10/100 Base-T PoE

• kompresja: H.264

• ilość pikseli: 2Mpx

• obiektyw: 4mm

• 24 diody ø5 IR LED (zasięg 20m)

• AWB, MIR, DNR, WDR

• mechaniczny filtr podczerwieni ICR

• czujnik słabego oświetlenia

• system e-PTZ

• Power over Ethernet Port 802.3af

• obsługa standardu ONVIF 2.3

• wyjście wideo kompozytowe

• system detekcji ruchu

• funkcja stref prywatności

• dostępne strumienie:

• 25 fps @ 1920 x 1080 (1080P)

• 25 fps @ 1280 x 720   (720P)

• 25 fps @   640 x 480   (D1)

• 25 fps @   320 x 240   (CIF)

• przesyłanie plików przez FTP lub e-mail

• powiadomienie przez FTP lub e-mail

• filtrowanie adresów: IP i MAC

• obsługiwane protokoły sieciowe: TCP/IP, UDP, DHCP, NTP, RTSP, PPPoE, DDNS, SMTP, FTP, UPnP

• wsparcie dla protokołu: GB-T/28181-2011

• Obsługiwana przez rejestratory BCS

• wilgotność: 10 ~ 90% (bez kondensacji)

• temperatura pracy: -40ºC ~ +50ºC

• waga: 480g

• wymiary: Ø 110 x 90mm

• gwarancja: 24 miesiące

2) Kamera Megapikselowa IPOX HD IP 2030 T

przetwornik: 1/3" 2.0MP Panasonic CMOS

• rozdzielczość: 1920 x 1080 / 25fps

• interfejs: Ethernet 10/100 Base-T PoE 802.3af

• kompresja: H.264

• ilość pikseli: 2Mpx

• obiektyw: 4mm

• 30 diod ø5 IR LED (zasięg 20m)

• AWB, MIR, DNR, WDR

• mechaniczny filtr podczerwieni ICR

• czujnik słabego oświetlenia

• system e-PTZ

• Przepływność: 128Kbps ~ 8Mbps

• obsługa standardu ONVIF 2.3

• wyjście wideo BNC

• system detekcji ruchu

• funkcja stref prywatności

• możliwość ustawienia stopnia przezroczystości stref prywatności (brak, 50%,75%)

• dostępne strumienie:

• 25 fps @ 1920 x 1080 (1080P)

• 25 fps @ 1280 x 720 (720P)

• 25 fps @   704 x 576 (D1)

• 25 fps @   352 x 288 (CIF)

• przesyłanie plików przez FTP lub e-mail

• powiadomienie przez FTP lub e-mail

• filtrowanie adresów: IP i MAC

• obsługiwane protokoły sieciowe: TCP/IP, UDP, DHCP, NTP, RTSP, PPPoE, DDNS, SMTP, FTP, UPnP

• wsparcie dla protokołu: GB-T/28181-2011

• Obsługiwana przez rejestratory BCS

• wilgotność: 10 ~ 90% (bez kondensacji)

• temperatura pracy: -40ºC ~ +50ºC

• wymiary: Ø64x174mm

• gwarancja: 24 miesiące

3) Komputronik Sensilo MH-400

Dane techniczne

Producent	Komputronik
Gwarancja	2 lata
platforma	Intel H81
procesor	Intel® Core™ i3-4130 (3M Cache, 3.40 GHz)
ilość pamięci operacyjnej	8 GB
pojemność dysku twardego 1	1000 GB
napęd optyczny	DVD+/-RW
karta graficzna	GeForce GTX 650
system operacyjny	Windows 8.1 64bit
oprogramowanie dodatkowe	NVIDIA GeForce Experience™ | Microsoft Office - wersja testowa | ESET Smart Security - licencja na 180 dni | Rozpocznij cyfrowe życie (program firmy Intel do nauki j.angielskiego i obsługi komputera)
ilość rdzeni	2 (4 wątki)
rodzaj chłodzenia procesora	wentylator radiator
rodzaj zastosowanej pamięci	DDR3-1333 (PC3-10600)
typ dysku twardego 1	magnetyczny
interfejs dysku twardego	Serial ATA/600
pamięć karty graficznej	1024 MB
rodzaj chłodzenia karty graficznej	wentylator radiator
karta dźwiękowa	zintegrowana 7.1 HD Realtek
złącza karty graficznej	1xHDMI | 1xVGA | 1xDVI-D (Dual Link)
obudowa	Chieftec LT-01B
złącza na przednim panelu	2x USB audio 1x USB 3.0
złącza na tylnym panelu	Audio 2 x USB 3.0 1 x RJ45 4 x USB 1 x VGA 1 x DVI-D 1 x HDMI 2 x PS/2
wolne złącza na płycie głównej	PCI-Express x1 (1)
zasilacz	350 W
zainstalowane wentylatory	1 wentylator 92mm
opcjonalne wentylatory	1 wentylator 80/92/120mm
akcesoria	Instrukcja obsługi komputera | Podkładka pod mysz Komputronik | Zestaw klawiatura i mysz Logitech Wireless Desktop MK220
wymiary	425x180x352(Stand +3mm) (Chieftec LT-01B) mm
waga	9.56 kg
średnie zużycie prądu: wyłączony	0.68 W
średnie zużycie prądu: uśpiony	1.47 W
średnie zużycie prądu: włączony	39.62 W
średnie zużycie prądu: podczas grania	102 W
średnie roczne zużycie prądu	142.76 kWh/rok

4)Monitor 21,5'' Samsung S22C150NS

Dane techniczne

Producent	Samsung
Gwarancja	3 lata w serwisie zewnętrznym
przekątna	21.5 cali
technologia wykonania	TN
rodzaj podświetlenia	LED
rozdzielczość nominalna	1920 x 1080 piksele
kontrast	7500 :1 typowy
jasność	200 cd/m²
czas reakcji plamki	5 ms
kąt widzenia pion	65 °
kąt widzenia poziom	90 °
ilość wyświetlanych kolorów	16.7 mln
analogowe złącze D-Sub 15-pin	tak
spełniane normy jakościowe	Energy Star

5) Komputronik Sensilo MX-250

Dane techniczne

Producent	Komputronik
Gwarancja	2 lata
platforma	Intel B75
procesor	Intel® Celeron® G1620 (2M Cache, 2.70 GHz)
ilość pamięci operacyjnej	4 GB
pojemność dysku twardego 1	500 GB
napęd optyczny	DVD+/-RW
karta graficzna	Intel HD
system operacyjny	Windows 8.1 64 bit
oprogramowanie dodatkowe	Microsoft Office - wersja testowa | ESET Smart Security - licencja na 180 dni
ilość rdzeni	2
rodzaj chłodzenia procesora	wentylator radiator
rodzaj zastosowanej pamięci	DDR3-1333 (PC3-10600)
typ dysku twardego 1	magnetyczny
interfejs dysku twardego	Serial ATA/600
karta dźwiękowa	zintegrowana 7.1 HD Realtek
obudowa	Chieftec LT-01B
złącza na przednim panelu	1x USB 3.0 2x USB audio
złącza na tylnym panelu	Audio 4 x USB 2 x USB 3.0 2 x PS/2 1 x RJ45 1 x VGA 1 x HDMI 1 x DVI-D
wolne złącza na płycie głównej	PCI-Express x16 (1) PCI (1) PCI-Express x1 (1)
zasilacz	350 W
zainstalowane wentylatory	1 wentylator 92mm
opcjonalne wentylatory	1 wentylator 80/92/120mm
akcesoria	Zestaw klawiatura i mysz Logitech Wireless Desktop MK220 | Podkładka pod mysz Komputronik | Instrukcja obsługi komputera
wymiary	425x180x352(Stand +3mm) (Chieftec LT-01B) mm
waga	8.5 kg
średnie zużycie prądu: wyłączony	0.61 W
średnie zużycie prądu: uśpiony	1.14 W
średnie zużycie prądu: włączony	32.21 W
średnie zużycie prądu: podczas grania	43.35 W
średnie roczne zużycie prądu	116.3 kWh/rok

6) Monitor LCD HP 1502 15" cali,Klasa A

Dane Techniczne

Matryca: Ekran ciekłokrystaliczny LCD TFT 15"
Plamka: 0,297 mm
Optymalna rozdzielczość:1024 x 768 @ 60Hz
Kąt widzenia: 130° horizontal, 100° vertical
Jasność: 250 cd/m²

Czas reakcji: 23 ms

Złącza video: 1x Analog RGB D-Sub 15-pin
Kontrast: 400:1

Obsługiwane częstotliwości: 640x480, 720x400, 800x600, 1024x768,

Gabaryty:

Wymiary w cm: 35,6cm (wysokość), 34,5cm (szerokość) , 19,1cm (głębokość)

7) Szafa wisząca RACK 12U 19"

Dane:

Nazwa		Szafa RACK 19" 12U 450 mm wisząca
Kod		R912021
Szerokość wewnętrzna ["]		19
Wysokość wewnętrzna [U]		12
Szerokość zewnętrzna [mm]		600
Wysokość zewnętrzna [mm]		630
Głębokość zewnętrzna [mm]		450
Masa [kg]		24
Kolor		Czarny RAL9004
Otwory na wentylatory [mm]		105x105 ( 2 miejsca)
Zdejmowany panel tylni [mm]		370x460
Drzwi:	przednie:	Przeszklone
		boczne	Stalowe, zatrzaskowe

8) Kabel HDMI, SpeaKa Professional PromoStick, Ethernet, 3D, pozłacane wtyki, czarny, 3 m

Wyposażenie

• 720p: tak

• 1080i: tak

• 1080p: tak

• 4k x 2k: tak

• Odpowiedni do 3D: tak

• Kanał zwrotny audio: tak

• Kanał Ethernet: tak

• Szybkość przesyłania: 10,2 GB/s

• Materiał przewodu wewnętrznego: miedź

Dane techniczne i specyfikacja

Typ kabla (kategoryzacji)	TV, Monitor Kabel przyłączeniowy
Długość kabla	3 m
Ilość złączy A	1 x
Ilość złączy B	1 x
Kolor	Czarny
Złącze A	Złącze męskie HDMI
Wtyczka B	Złącze męskie HDMI
Typ złącza	HDMI
Wykonanie kabla	Kabel przyłączeniowy
Zastosowanie kabla	TV, Monitor
Opis kabli	Pozłacane wtyczki High Speed-HDMI z Ethernet Kanał Powrotny Audio
Rodzaj złącza	prosty
AWG	32
Ekranowanie	Ekran z plecionki i folia

9 ) Antena dla kamer: Tetra Ant 5 13 35

SPECYFIKACJA TECHNICZNA
WŁAŚCIWOŚCI ELEKTRYCZNE
Częstotliwość pracy:	2.4 GHz - 2.5 GHz
VSWR:	< 1.7 w całym pasmie - patrz FIG. 5
Zysk:	13.5 dBi
Polaryzacja:	Liniowa
3-dB szerokość wiązki w pionie:	39 deg
3-dB szerokość wiązki w poziomie:	38 deg
Tłumienie listków bocznych:	Lepiej niż 18 dB - FIG. 1
Tłumienie polaryzacji skrośnej:	Lepiej niż 15 dB - FIG. 1 i FIG. 2
Stosunek przód/tył:	Lepiej niż 20 dB - FIG. 1 i FIG. 2
Zabezpieczenie przed elektrycznością statyczną:	Zwarcie do masy
PARAMETRY MECHANICZNE
Technologa:	Mikropaskowa
Konektor:	N Żeński / Z tyłu
Wymiary:	165x165x35 mm razem ze złączem
Masa:	0.4 kg z uchwytem mocującym
Materiał osłony dielektrycznej:	PVC, biały
Materiał podstawy:	Stop aluminium
Konstrukcja:	Całkowicie szczelna
Uchwyt mocujący:	W zestawie, mocowanie do wspornika (51mm) max.
Model katalogowy:	TetraAnt_2_14_35
Opakowanie:	Kartonowe, 17x18x5 cm, 0.4 kg

10) Switch inteligentny, 8x 10/1000 RJ-45, desktop (Ruby Tech GS-1208M)

Standardy	IEEE 802.3/u/x/ab
Porty miedziane	8x 10/100/1000 Mbps RJ-45
Automatyczne krosowanie MDI/MDI-X	tak
Automatyczna negocjacja prędkości (Nway)	tak
Przełączanie / prędkość	Store and Forward
Kontrola przepływności pakietów	Flow-Control, Back-Pressure
Obsługa VLAN	port-based, tag-based
Kontrola przepustowości	Port Trunking, Bandwidth Control
Bezpieczeństwo / jakość transmisji	QoS, Port Mirroring, Broadcast Storm Control
Zarządzanie	WWW
Pojemność przełączania [Gbps]	16
Pamięć adresów MAC	4000
Pamięć bufora / operacyjna [kb]	1152
Typ obudowy	desktop, metal
Wymiary zewnętrzne	159x102x27 mm
Dopuszczalna temperatura pracy	0°C ÷ 40°C
Dopuszczalna wilgotność otoczenia	5% ÷ 95%, niekondensująca
Zasilanie	zasilacz 5V DC 0,5A, ~230V AC
Certyfikaty	CE, FCC
Okres gwarancji	18 miesięcy

11) Punkt dostępowy Ubiquiti BulletM5 HP

Parametry techniczne:

Nazwa	Ubiquiti BulletM5 HP
Kod	N2594
Procesor	Atheros MIPS 400 MHz
Pamięć	32MB SDRAM, 8MB Flash
Interfejs Ethernet	1 x 10/100
Standard pracy	802.11a/n
Moc nadajnika [dBm]	27
Zasilanie [V]	24
Wymiary [mm]	120x40x40
Temperatura pracy [°C]	-30...75
Wilgotność [%]	5...95

12) Zasilacz UPS Cyber Power 3000VA/2250W 2U.

Opis produktu

• Producent:

Cyber Power

• Nazwa:

Zasilacz UPS Cyber Power 2250W 2U

• Obudowa:

Rack 2U

• Moc rzeczywista :

2250 Wat

• Moc pozorna :

3000 VA

• Porty komunikacji:

RS232 (RJ45)/USB

• Architektura:

line-interactive

• Liczba gniazd wyjściowych:

9

• Typ gniazda wejściowego:

IEC C19 (16A)

• Czas podtrzym. przy 100% obciąż.:

3 min

• Czas podtrzym. przy 50% obciąż.:

8 min

• Maks. czas przełączenia:

4 ms

• Zimny start :

Tak

• Układ AVR:

Tak

• Gwarancja:

24 miesiące

13) Antena sektorowa dla punktu dostępowego GigaSektor Slim BOX 16/120 V

• Specyfikacja techniczna

Gwarancja	36 m-cy
Typ anteny	sektorowa
Zakres częstotliwości	5,1 - 5,8 GHz
Zysk energetyczny	16 dBi
Polaryzacja	pionowa
Promieniowanie wsteczne	n/a dB
Kąt promieniowania w płaszczyźnie pionowej	8 ° dla -3dB
Kąt promieniowania w płaszczyźnie poziomej	120 ° dla -3dB
VSWR	1 do 1,5
Impedancja	50 Ohm
Złącze	SMA
Odporność na wiatr	80 m/s
Montaż	do masztu
Średnica masztu/uchwytu	30 - 51 mm
Skład zestawu	komplet uchwytów
Wymiary	530x150x75 mm
Waga	1700 g
Opakowanie	tektura

1.3. Opis miejsca i technologii montażu kamer oraz opis instalacji zasilającej

Kamerę należy zainstalować na elewacji budynku lub słupach oświetleniowych w taki sposób, aby uniemożliwić dostęp osób niepowołanych, nieupoważnionych do elementów mocujących wysięgnik i kopuły kamery. Dzięki hermetycznej budowie wysięgnika, urządzenia dodatkowe, wspomagające pracę kamery są zabezpieczone przed wpływami atmosferycznymi.

Konstrukcja wysięgnika kamery musi być zamocowana w sposób, który zapewni mu nośność co najmniej 20 kg. Okablowanie dochodzące od kanalizacji telekomunikacyjnej do szafki zasilającej ułożyć w rurze HDPE, od szafki zasilającej do miejsca zainstalowania kamery należy zabezpieczyć na całej długości rurą PCV pod tynkiem lub na tynku w zależności od charakteru budynku. Elewację należy doprowadzić do stanu pierwotnego. Wszystkie kable między kamerą, a szafką rozdzielczą (SZ) oraz kanalizacją teletechniczną powinny być zabezpieczone przed wpływem warunków zewnętrznych oraz przed uszkodzeniem mechanicznym. W celu zabezpieczenia zasilającego przewodu YDYżo 3x2,5mm² przed skutkami zwarć i przeciążeń, należy zainstalować zabezpieczenie bezpiecznikowe wartości 13 A. W obwodzie zasilającym należy zastosować również wyłącznik różnicowo - prądowy i ochronniki przepięciowe. W obwodzie zasilania gniazdka serwisowego 260V zainstalować zabezpieczenie nadprądowe typu ETIMAT P10 a w obwodzie zasilania kamery (transformator 250V/24V) zabezpieczenie nadprądowe typu ETIMAT SM 8A.

Uproszczony schemat zasilania kamery przedstawiono na rys.2.




Rys. 2. Uproszczony schemat obwodu zasilania dla jednej kamery: (1a) gniazdo bezpiecznikowe, (1b) główka bezpiecznikowa, (2) bezpiecznik topikowy, (3) wyłącznik instalacyjny, (4) transformator 250VAC/24VAC, (5) zasilacz, (6) media konwerter, (7)kamera

1.4 Rozmieszczenie kamer w terenie i opis zadań realizowanych przez kamery W tabeli 1 zamieszczono zestawienie rozmieszczenie kamer oraz opis zakresu monitoringu.

Numer kamery	Zakres monitorowania	Umiejscowienie na mapie
PK01	Zadaniem opisywanej kamery jest nadzór nad skrzyżowaniem ulicą Brzozowej i Kazmierza Pużaka. Nadzór ten ma na celu: ochronę przydrożnych sklepów i innych obiektów przed włamaniem i aktami wandalizmu; ochronę osób i mienia przed atakami rozboju; w razie wykrycia sytuacji stwarzającej zagrożenie, czasowe i skuteczne podjęcie kroków zapobiegawczych; w razie wystąpienia bezpośredniego niebezpieczeństwa - natychmiastową reakcję; odpowiednio wczesne wykrycie zagrożeń żywiołowych (np. pożar) oraz pomoc w ich zażegnywaniu poprzez śledzenie akcji ratunkowych;	Szafkę Punktu Kamerowego PK01 należy zamontować na strychu budynku, w której będzie wybudowana studzienka światłowodowa przy ulicy Brzozowej. Szafkę Punktu Kamerowego należy zabezpieczyć przed dostępem osób nie upoważnionych przez zastosowanie typowych zabezpieczeń oraz zastosowanie systemu powiadamiania o otwarciu drzwiczek szafki PK. Kamerę kompaktową Punktu Kamerowego wraz z oprzyrządowaniem należy zamontować na specjalnym wysięgniku z atestem producenta kamer dostosowanym do umieszczenia kamery. Kamerę wraz z oprzyrządowaniem należy zamontować na słupie świetlnym na wysokości 1 piętra przy zachowaniu zasad właściwego montażu. Okablowanie Punktu Kamerowego należy prowadzić zgodnie z aktualnymi przepisami w korytkach kablowych lub w elementach zabezpieczających. Zasilanie Punktu kamerowego należy poprowadzić z rozdzielnicy głównej budynku przy ulicy Brzozowej.
PK02	Zadaniem opisywanej kamery jest nadzór nad ulicą Kazimierza Pużaka. Nadzór ten ma na celu: ochronę przydrożnych sklepów i innych obiektów przed włamaniem i aktami wandalizmu; ochronę osób i mienia przed atakami rozboju; w razie wykrycia sytuacji stwarzającej zagrożenie, czasowe i skuteczne podjęcie kroków zapobiegawczych; w razie wystąpienia bezpośredniego niebezpieczeństwa - natychmiastową reakcję; odpowiednio wczesne wykrycie zagrożeń żywiołowych (np. pożar) oraz pomoc w ich zażegnywaniu poprzez śledzenie akcji ratunkowych;	Szafkę Punktu Kamerowego PK02 należy zamontować na strychu budynku przy której będzie wybudowana studzienka światłowodowa przy ulicy Kazimierza Puzaka. Szafkę Punktu Kamerowego należy zabezpieczyć przed dostępem osób nie upoważnionych przez zastosowanie typowych zabezpieczeń oraz zastosowanie systemu powiadamiania o otwarciu drzwiczek szafki PK. Kamerę kompaktową Punktu Kamerowego wraz z oprzyrządowaniem należy zamontować na specjalnym wysięgniku z atestem producenta kamer dostosowanym do umieszczenia kamery. Kamerę wraz z oprzyrządowaniem należy zamontować na reklamie świetlnej na przy zachowaniu zasad właściwego montażu oraz bezpieczenstwa. Okablowanie Punktu Kamerowego należy prowadzić zgodnie z aktualnymi przepisami w korytkach kablowych lub w elementach zabezpieczających. Zasilanie Punktu kamerowego należy poprowadzić z rozdzielnicy głównej budynku przy ulicy Kaziemierza Puzaka.
PK03 i PK04	Zadaniem opisywanych kamer jest nadzór nad osiedlem. Nadzór ten ma na celu: ochronę przydrożnych sklepów i innych obiektów przed włamaniem i aktami wandalizmu; ochronę osób i mienia przed atakami rozboju; w razie wykrycia sytuacji stwarzającej zagrożenie, czasowe i skuteczne podjęcie kroków zapobiegawczych; w razie wystąpienia bezpośredniego niebezpieczeństwa - natychmiastową reakcję; odpowiednio wczesne wykrycie zagrożeń żywiołowych (np. pożar) oraz pomoc w ich zażegnywaniu poprzez śledzenie akcji ratunkowych;	Szafki Punktów Kamerowego PK03 i PK04 należy zamontować na strychu budynku przy której będzie wybudowana studzienka światłowodowa przy osiedlu. Szafki Punktów Kamerowych należy zabezpieczyć przed dostępem osób nie upoważnionych przez zastosowanie typowych zabezpieczeń oraz zastosowanie systemu powiadamiania o otwarciu drzwiczek szafek PK. Kamery obrotowe Punktu Kamerowego wraz z oprzyrządowaniem należy zamontować na specjalnym wysięgniku z atestem producenta kamer dostosowanym do umieszczenia kamery. Kamery wraz z oprzyrządowaniami należy zamontować na ścianie kamienicy na wysokości 2 piętra z jak najmniejszą ingerencją w architekturę obiektu oraz przy zachowaniu zasad właściwego montażu. Okablowanie Punktu Kamerowego należy prowadzić zgodnie z aktualnymi przepisami w korytkach kablowych lub w elementach zabezpieczających. Zasilanie dwóch punktów kamerowych należy poprowadzić z rozdzielnicy głównej budynku głównym osiedlu.
PK05	Zadaniem opisywanej kamery jest nadzór nad osiedlem. Nadzór ten ma na celu: ochronę przydrożnych sklepów i innych obiektów przed włamaniem i aktami wandalizmu; ochronę osób i mienia przed atakami rozboju; w razie wykrycia sytuacji stwarzającej zagrożenie, czasowe i skuteczne podjęcie kroków zapobiegawczych; w razie wystąpienia bezpośredniego niebezpieczeństwa - natychmiastową reakcję; odpowiednio wczesne wykrycie zagrożeń żywiołowych (np. pożar) oraz pomoc w ich zażegnywaniu poprzez śledzenie akcji ratunkowych;	Szafkę Punktu Kamerowego PK05 należy zamontować na strychu budynku przy której będą wybudowane studzienki światłowodowe przy osiedlu. Szafkę Punktu Kamerowego należy zabezpieczyć przed dostępem osób nie upoważnionych przez zastosowanie typowych zabezpieczeń oraz zastosowanie systemu powiadamiania o otwarciu drzwiczek szafki PK. Kamery obrotowe Punktu Kamerowego wraz z oprzyrządowaniem należy zamontować na specjalnym wysięgniku z atestem producenta kamer dostosowanym do umieszczenia kamery. Kamery wraz z oprzyrządowaniami należy zamontować na ścianie kamienicy na wysokości 2 piętra z jak najmniejszą ingerencją w architekturę obiektu oraz przy zachowaniu zasad właściwego montażu. Okablowanie Punktu Kamerowego należy prowadzić zgodnie z aktualnymi przepisami w korytkach kablowych lub w elementach zabezpieczających. Zasilanie dwóch punktów kamerowych należy poprowadzić z rozdzielnicy głównej budynku głównym osiedlu,

2.Centrum monitoringu

2.1. Opis ogólny działania i postawionych zadań

Wszystkie sygnały wizyjne i alarmowe trafiają drogą światłowodową do Centrum

Monitoringu, tam też następuje ich konwersja na sygnał elektryczny (kabel koncentryczny -

wizja, kabel teletechniczny - sygnał sterujący). Obraz ze wszystkich kamer wyświetlany jest

jednocześnie na monitorze 21" (jako podział 3x3), ktory dołączony jest do cyfrowego

rejestratora. Ponadto, obraz z każdej kamery wyświetlany jest pełnoekranowo, oddzielnie na

pojedynczym monitorze 15" w sposob zmienny.

Rejestrator cyfrowy z wbudowanym dyskiem twardym spełnia niżej wymienione funkcje:

• Obserwacja: nadzór i koordynacja pracy kamer: możliwość wspołpracy z

różnymi typami kamer, działanie kamer automatyczne lub sterowane przez

operatora, bezpośredni dostęp do zarejestrowanych materiałow - lokalny lub

zdalny;

• Cyfrowa rejestracja: wielotygodniowa rejestracja na pojedynczym nośniku

cyfrowym, natychmiastowy dostęp do wybranych zapisów;

• Detekcja ruchu i analiza obrazu: weryfikacja zdarzeń alarmowych, detekcja

wolno poruszających się obiektów, filtrowanie nieistotnych zdarzeń, kontrola

wejść alarmowych systemu, pamięć obrazu poprzedzającego alarm, podział

kontrolowanego terenu na strefy -większa czułość systemu w miejscach

szczegolnie chronionych, możliwość wykrywania w pojedynczej strefie ruchu

o różnych właściwościach;

• Generowanie reakcji na zdarzenia alarmowe: zdalne sterowanie urządzeniami

wykonawczymi, automatyczna interakcja czujników, urządzeń i innych

konwencjonalnych systemów zabezpieczeń zintegrowanych z systemem np.

przeciwpożarowego, kontroli dostępu itp.

Do sterowania kamerami służy pulpit sterowniczy. Umożliwia on pełne wykorzystanie wszystkich możliwości systemu. Przy jego pomocy możliwe jest zaprogramowanie i uruchamianie wszystkich funkcji kamery. Daje dostęp uprawnionym osobom nie tylko do zmiany położenia kamery, ale też do szybkiego pozycjonowania na ustalone punkty, programowania reakcji na sygnały alarmowe, które mogą być doprowadzone do wejść alarmowych kamery z dowolnych obiektów dozorowanych na osiedlu. Z jednego pulpitu można sterować całym systemem złożonym z wielu kamer. Element regulacyjny precyzyjnie i szybko naprowadza kamery na cel. Szybkość ruchu musi być proporcjonalna do kąta wychylenia tego elementu.

Wyświetlacz LCD pokazuje bieżący status systemu. Sterowanie kamer odbywa się poprzez

interfejs szeregowy (RS 485, RS 422 lub inne).

Zadaniem centrum monitoringu jest stały nadzor, archiwizacja i sterowanie pracą całości systemu wizyjnego zainstalowanego na terenie osiedla miasta Opola Hubala 20c. W przypadku zaistnienia zdarzeń przestępczych, natychmiastowa reakcja zgodna z opracowanymi procedurami postępowań.

2.2. Opis miejsca technologii montażu

Wszystkie urządzenia zainstalowane są w szafie RACK, w pomieszczeniu

gdzie znajduje się Centrum Monitoringu. Moduł rejestratora, dzięki kształtowi obudowy, posiada możliwość zamocowania na stałe. Ze względu na obsługę działania, zamocowany będzie rownież w szafie RACK. Półki powinny być zainstalowane są w szafie w taki sposób, aby była możliwość

dołożenia modułów w razie ewentualnej rozbudowy systemu. Wszystkie półki w szafie RACK 19" posiadają obciążalność minimum 30 kg. Stanowisko operatora znajduje się z monitorami w pomieszczeniu dyżurki, wyposażone jest w pulpit sterowniczy do kamer.

2.3. Zasady bezpieczeństwa

W celu zabezpieczenia przed niepowołanymi użytkownikami, urządzenia Centrum

Monitoringu znajduje się w pomieszczeniu o ograniczonym dostępie, np. poprzez

zastosowanie czytnika kart z elektrozaczepem. Pomieszczenie to musi mieć okna

zabezpieczone kratami i folią lustrzaną uniemożliwiającą podgląd pomieszczenia z zewnątrz.

Po wewnętrznej stronie krat powinna zostać zainstalowana siatka ochronna o średnicy oczek

na tyle małej aby niemożliwym było wrzucenie do pomieszczenia środka chemicznego

szkodliwego dla zdrowia.

Ponadto wskazane jest, aby pulpit sterowniczy oraz rejestrator cyfrowy posiadały

własne zabezpieczenia (typu hasło użytkownika), co umożliwia kompletną kontrolę dostępu

do zapisanych na dysku rejestratora zdarzeń oraz programowania kamer i rejestratora.

Wszystkie kable doprowadzone do szafy RACK 19" oraz szafki zasilającej powinny

być zabezpieczone przed wpływem warunkow zewnętrznych oraz przed uszkodzeniem

mechanicznym.

2.4. Opis instalacji kablowej centrum monitoringu

Kabel prowadzony w kanalizacji telekomunikacyjnej pomiędzy punktami

dystrybucyjnymi (punkty kamerowe 1-5), a centrum monitoringu (sterowanie + wizja):

kabel światłowodowy wielomodowy XXOTKtdD. Sygnał wizyjny między odbiornikiem wizji po światłowodzie a rejestratorem cyfrowym i monitorami: RG 75 Ohm. Sygnał sterujący pomiędzy sterownikiem a odbiornikiem wizji/nadajnikiem sterowania po światłowodzie: kabel teletechniczny kat 5e.

2.5 Dobór i opis konfiguracji systemu rejestratora cyfrowego NVR z funkcją pracy w sieci Internet

W centrum monitoringu będzie tylko jeden rejestrator cyfrowy z serii NVR Titan. Rejestrator sieciowy NVR (Network Video Recorder) Titan firmy NUUO to innowacyjne urządzenie typu plug &play z mocowaniem RACK, służące do rejestracji, przeglądania archiwów nagrań oraz do pełnego zarządzania systemem monitoringu CCTV IP. Aby dobrać i skonfigurować rejestrator do pracy w systemie CCTV IP, należy wybrać najlepszy z możliwych modeli na podstawie parametrów zamieszczonych w tabelach oraz zastosować się do poniższych zaleceń.

Cechy sprzętowe:

Model	NT-4040
Kod towaru	K4204
CPU	Intel® Atom™ D525 (1M Cache, 1.80 GHz)
Kieszenie na dyski twarde	4xSATA II
Maksymalna pojemność dysku	3TB
RAID	0,1, 5, 10
Złącza	6 x USB 2.0, 1 x eSATA (DAS)
Interfejsy sieciowe	2x 10/100/1000 Mbps (2x RJ45)
Napięcie zasilania	100-240V
Pobór mocy	200W
Wymiary (WxSxG)	44.5 x 441 x 428.8 mm
Masa urządzenia (bez dysków twardych)	5.5 kg
Temperatura pracy	0°C - 40°C
Wilgotność	5% - 95%

NUUO Titan NVR wykorzystuje silnik nagrywania "File Ring", który został zaprojektowany od podstaw do obsługi nagrań, w wysokiej, megapikselowej rozdzielczości. Umożliwia on pobieranie i archiwizację strumienia danych do 250 Mb/s. Takie rozwiązanie zapewnia przetwarzanie obrazu pochodzącego z 64 kamer 5 megapikselowych w kompresji H.264.


Rejestrator musi także jednocześnie zapewnić dostarczenie obrazu, zarówno z kamer online jak i archiwalnych nagrań, do stacji klienckich. Zastosowanie jednego portu Gigabit Ethernet mogłoby okazać się niewystarczające.

Aby rozdzielić strumień danych „z kamer” od strumienia danych pobieranych przez stacje robocze rejestrator wyposażono w 2 porty Gigabitowe. Takie rozwiązanie zapobiega przeciążeniu sieci, oraz jest zabezpieczeniem na wypadek uszkodzenia jednej z kart sieciowych.




rys. 3 Schemat połączenia kamer IP z rejestratorem NVR Titan.

Cechy serwera NT-4040(R)

• System operacyjny Linux. Ze względu na architekturę, gwarantuje on stabilną, niezawodną i wolną od wirusów pracę rejestratora bez ryzyka utraty danych.

• Rejestrator wspiera kamery 40 producentów, ponad 1100 modeli. Do rejestratora można podłączyć kamery analogowe za pośrednictwem serwera wideo lub kamery IP obsługiwane przez rejestrator NVR Titan. Maksymalna rozdzielczość wspieranych kamer to 10MPix! Wspierane są między innymi kamery ACTi, Hikvision, Pixord, Sunell.

• Nagrywanie obrazu nawet z 64 kamer 5 megapikselowych w kompresji H.264. Podstawowy model urządzenia K4204 obsługuje 4 kamery IP. Zwiększenie ilości kamer odbywa się poprzez dokupienie odpowiedniej licencji K4265 i po zalogowaniu wpisanie jej do menadżera licencji. Nie jest do tego potrzebna żadna modyfikacja sprzętowa.

2.6. Dobór i przeliczenie zasobów dyskowych

Dysk twardy wewnętrzny: Seagate Barracuda 7200.14 ST3000DM001 3000 GB (3 TB)




rys.4 Dysk twardy wewnętrzny: Seagate Barracuda 7200.14 ST3000DM001 3000 GB

Wewnętrzny 3.5-calowy dysk twardy HDD o pojemności 3 TB, wykorzystujący interfejs SATA III (6 Gb/s). Wyposażony jest w 64 MB pamięci podręcznej. Prędkość obrotowa wynosi 7200 obr./min. Dysk ma jedynie trzy talerze, obsługiwane przez sześć głowic. Oferuje przy tym szybki transfer danych, cichą pracę oraz niskie zużycie energii. Dysk wykorzystuje technologię NCQ - Native Command Queuing (kolejkowanie rozkazów).

• Cechy produktu Seagate Barracuda ST3000DM001

Fizyczne
Wysokość [mm]	26.11
Szerokość [mm]	101.6
Głębokość [mm]	146.99
Waga [g]	626
Wielkość dysku [cale]	3.5
Techniczne
Pojemność dysku	3 TB
Interfejs	SATA III (6 Gb/s)
Ilość talerzy	3
Ilość głowic	6
Pamięć podręczna	64 MB
Zastosowane technologie	NCQ ?
Inne	Technologia NCQ
Charakterystyka
Prędkość obrotowa [obr./min.]	7200
Średni czas odczytu [ms]	8.5
Średni czas zapisu [ms]	9.5

Do obliczenia wymaganej przestrzeni dyskowej i przepustowości łącza wykorzystano kalkulator online dostępny na stronie: http://www.fortec.pl/content/11-kalkulator-do-wyliczenia-wymaganej-pojemnosci-dysku-w-rejestratorze.


Rys.5 Obliczenia wymaganej przestrzeni dyskowej

Obliczanie przestrzeni dyskowej i przepustowości dla 5 kamer

Wprowadzone dane do kalkulatora:

- kompresja: H.264

- rozdzielczość obrazu z kamery: 2 Megapiksel (1600 x 1200)

- jakość zapisu: wysoka

- jakość kompresji: niska

- ilość kamer: 15

- ilość klatek na sekundę z 1 kamery: 13 fps

- ilość godzin zapisu na dobę: 24 h

- wymagany czas archiwizacji: 31 dni

Otrzymane wyniki:

- średni rozmiar klatki: 20.571428571428573 kb

- przepustowości dla jednej kamery 3,21 Mbps

- przepustowość dla 5 kamer: 16.05

- minimalna pojemność dysku 10.74 TB

Z powyższych obliczeń kalkulatora wynik wskazuje, że będzie potrzebne 4 wewnętrzne dyski twarde o pojemności 3 TB, aby móc na nich przechowywać obraz z monitoringu przez 31 dni. Obraz będzie wysokiej jakości co ułatwi ewentualną identyfikację osób, tablic rejestracyjnych, itp.

B. SIEĆ KABLOWA SYSTEMU MONITORINGU - SYSTEM TRANSMISJI WIZJI

1. Okablowanie światłowodowe projektowanej sieci

1.1 Normy przedmiotowe projektowanej sieci kablowej

W projekcie przyjęto, że instalacja optoteleinformatyczna spełnia normy i standardy

ISO / IEC 11801, PN-EN 50173, PN-EN 50174, ANsr / TrA / ElA -568 -A .

1.2 Założenia

Projektowana sieć światłowodowa powinna w swych założeniach spełniać następujące

wymogi :

• Zapewniać bieżącą pracę systemu wizyjnego;

• Zapewniać możliwość dalszej rozbudowy (100%) w dwóch różnych kierunkach

osiedla;

• Zapewnić obsługę innych niż monitoring osiedla urządzeń zapewniających

bezpieczeństwo,

np. pomiar ruchu ulicznego, pomiary prędkości, inne.

1.3 Zadania szkieletu sieci

Zadaniem projektowanego szkieletu sieci teleinformatycznej jest skuteczne i

niezawodne połączenie teleinformatyczne Centrum Monitoringu ( Osiedle Hubala 20c) z wyznaczonymi punktami kamerowymi jak rownież elastyczność rozbudowy i

konfiguracji wraz z możliwością implementacji różnych technik sieciowych i systemow

operacyjnych.

1.4 Określenie liczby torów optycznych

W projektowanym układzie szkieletu sieci przy doborze liczby torow optycznych

zastosowano następujące założenia:

-wykorzystanie nie więcej niż 2 włókien optycznych w przebiegu do pojedynczej kamery

-nie większą niż 100 % nadmiarowość rezerwową liczby włokien dla zachowania

wysokiego poziomu niezawodności transmisji.

-rozbudowy systemu o dodatkowe punkty kamerowe

-wykorzystanie łączy optycznych do transmisji danych, sygnałow sterowania stosowanych

w innych planowanych w przyszłości systemach.

Dobrano niezbędną liczbę włókien w poszczególnych relacjach- I część projektu :

Centrum Monitoringu - złącze światłowodowe nr 1 ul. Majora 'hubala' - 36 włókien

Złącze światłowodowe nr 1 - złącze światłowodowe nr 2 ul. Kazimierza Pużaka 19 włókien

1.5 Profile kabli światłowodowych

Do budowy łączy światłowodowych zastosowano kable światłowodowe z włóknami

multimodowymi, typ Z-XXOTKtsd 62,5/125. Są to kable zewnętrzne, przeznaczone do

układania w telekomunikacyjnej kanalizacji kablowej, w powłoce z polietylenu. Konstrukcję

kabla stanowi wieloelementowa struktura ośrodka z luźnymi tubami.

W osi kabla ułożony jest pręt z impregnowanego włokna szklanego, będący centralnym

elementem wytrzymałościowym. Luźną tubę stanowi rurka z ułożonymi wewnątrz włóknami

światłowodowymi.

Zalecenia montażowe :

We wszystkich przypadkach wykonywania połączeń poprzez spajanie włókien

optycznych musi być spełniony wymóg minimalnej średnicy zgięcia włókna podawany przez

producenta. Należy bezwzględnie zachować wszystkie parametry dotyczące instalacji

zastosowanego kabla OTK związane z dynamiczną i statyczną siłą naciągu, promieniem

zgięcia. Nieostrożność i błędy montażowe mogą spowodować obniżenie parametrów technicznych włókien kabla a mogące się pojawić uszkodzenia (np. mikrozgięcia włókien optycznych) spowodują narastającą w czasie degradację kabla i problemy eksploatacyjne całego systemu.

1.6 Kable połączeniowe(patchcord)

Do krosowania połączeń stosowaćsznury optyczne podwojne (patchcord-duplex)

w wykonaniu ST -ST o długości 2m i 3m. W celu zapewnienia wysokiej precyzji połączenia

wymagane jest zastosowanie półzłączy optycznych ST z ferrulami ceramicznymi. Ten

wybrany typ sznura optycznego pozwala na przejrzyste łączenie sprzętu aktywnego z

okablowaniem światłowodowym, tzn. 1 patchcord na jeden tor transmisyjny. Należy uzyskać

od producenta sznura optycznego pełne dane testowe dotyczące wartości tłumienności w

formie metryki pomiarowej, ktorą należy dołączyć do dokumentacji powykonawczej.

1.7 Przełącznice światłowodowe

W każdym z punktów krańcowych sieci optycznej dobrano przełącznice

światłowodowe z portami typu ST, dające możliwość uniwersalnego łączenia kabli

światłowodowych z utrzymaniem maksymalnego dostępu do gniazd. Zastosowane panele

krosowe oferują komfortową przestrzeń montażową , dzięki czemu bez problemu można

wprowadzać do nich przez przepust kabel światłowodowy a po jego preparacji ułozyć

niezbędny zapas jego tub.

1.8 Szafy i szafki dystrybucyjne

Do zabudowy osprzętu i urządzeń światłowodowych, zakończeń kabli miedzianych i

potrzebnego osprzętu systemu kamer w punktach dystrybucyjnych nalezy użyć szaf

wiszących o wymiarach: 90x60x20 cm. W Centrum Monitoringu zastosowano szafę teleinformatyczną wolnostojącą 42U.

1.9. Światłowodowa osłona złączowa

W projekcie I części monitoringu miejskiego zainstalowano dwa złącza światłowodowe:

• Złącze w Centrum osiedla

• Złącze światłowodowe nr 2 przy ulicy Kazmierza Pużaka

Złącze nr 1 zaprojektowane jako złącze rozgałęźne z 36 włókien na jeden zespół 16

włokien oraz cztery zespoły po 4 włokna.

Złącze nr 2 zaprojektowane jako złącze rozgałęźne z 16 włokien na dwa zespoły po 4

włokna. Do wykonania złącz należy zastosować mufę hermetyczną, rozbieralną z kasetami.

Mufę należy umocować do ścianki studni na specjalnych uchwytach będących w komplecie

złącza.

1.10. Sposób oznaczania i identyfikacja linii światłowodowej

a) W studzienkach światłowodowych SKR-2. kabel należy oznaczyć w sposób następujący: Na

kablu światłowodowym, w każdej studni należy umieścić hermetyczny oznacznik

kablowy w kolorze żółtym z numerem, relacją i właścicielem danego kabla.

b) W szafach dystrybucyjnych oraz w pozostałych trasach kablowych na ustalonych

przebiegach co ok.10 m kabel należy oznaczyć metryką zawierającą rok budowy kabla,

właściciela, relację, typ kabla. Metryka koloru żołtego z oznaczeniem: Uwaga kabelświatłowodowy.




Rys.6 Metryka kabla światłowodowego

2. Zastosowane rozwiązania techniczne linii kablowych

2.1 Instalacja kablowa FTTH

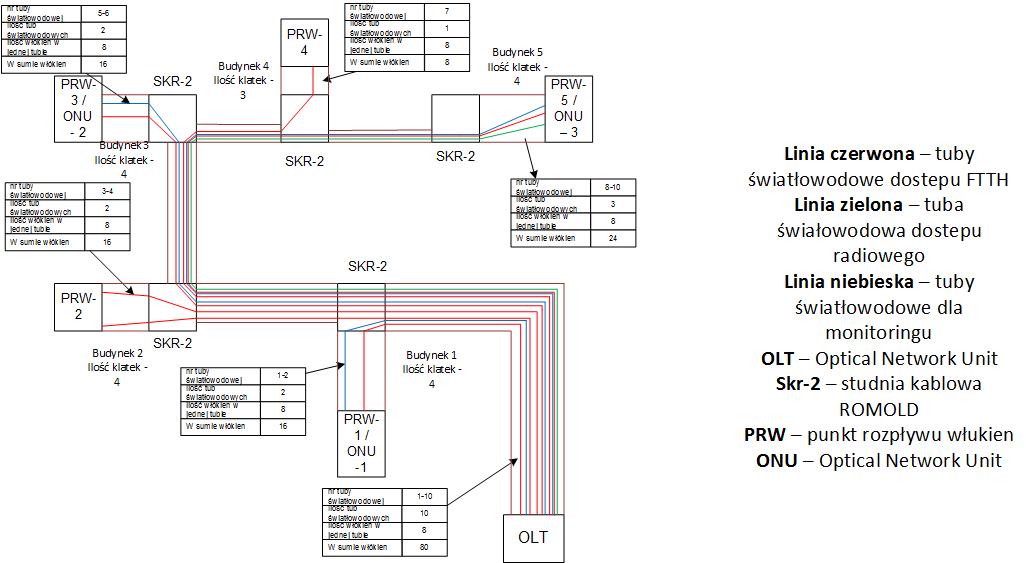

rys.7 Schemat Instalacji kablowej FTTH

2.2 Uwagi wstępne

a) Przed przystąpieniem do budowy linii kablowych należy koniecznie sprawdzić drożność kanalizacji pierwotnej na projektowanych odcinkach i wyniki prób skonsultować z Telekomunikacją Polską S.A. w Opolu w celu ustalenia otworów, w które zaciągane będą linie kablowe.

b) Wszystkie prace należy wykonać zgodnie z warunkami technicznymi TP S.A.

c) Wszystkie prace wykonać należy zgodnie z normą Zakładową TP S.A. ZN-93 TP S.A. - 001 oraz ZN 96 TP S.A. - 006.

2.3 Zaciąganie kabli światłowodowych

Zastosowany do zaciągania kabli światłowodowych osprzęt powinien być dostosowany do budowy i konstrukcji kabli. Musi on także spełniać wymagania określone w przepisach branżowych TP S.A. Rodzaj zastosowanego sprzętu należy wcześniej uzgodnić z właścicielem kanalizacji. Projektowane kable światłowodowe zaciągnąć należy do kanalizacji pierwotnej, przy czym zastosowana technologia zaciągania kabli musi gwarantować zachowanie dopuszczalnej siły jej ciągnięcia (określonej przez producenta kabli) oraz stałą kontrolę wartości tej siły.

Konieczne do wykonania łuki powinny mieć możliwie duże promienie (ale nie mniejsze od wartości dopuszczonej przez producenta kabli) -zarówno przy przygotowaniu

kabli do zaciągania, jak i przy ich zaciąganiu i układaniu zapasów. Zapasy kabli światłowodowych (na stelażach) powinny być umieszczone w wytypowanych studniach teletechnicznych w miejscu pozwalającym na ich swobodne wyjęcie na zewnątrz oraz uniemożliwiającym ich przypadkowe uszkodzenie przy zaciąganiu innych kabli do kanalizacji.

2.4 Wprowadzenie kabli światłowodowych do punktów dystrybucyjnych

a) Centrum monitoringu - Osiedle Hubala 20c

Do Centrum Monitoringu w osiedlu kabel światłowodowy Z-XXOTKtdD 36GI62,5 jest wprowadzony do budynku z najbliższej studni teletechnicznej wejściem technicznym, a następnie piwnicami w rurze ochronnej do pomieszczenia Centrum Monitoringu na parterze. Jest doprowadzony do stojącej szafy dystrybucyjnej rack 19" 42U i zakończony na przełącznicy 19" 48-ST-2U. Przy szafie zamontowany jest obudowany stelaż zapasów kabla.

b) Punkt dystrybucyjny punktu kamerowego nr 10-15

Punkty dystrybucyjne znajdować się będą w budynkach. Aby wyprowadzić kabel

światłowodowy należy od najbliższej studni teletechnicznej, znajdującej się przy danym

budynku, wykonać dokop i ułożyć w nim rurę HDPE 32I2,9mm, w którą następnie

zaciągnąć należy kabel. Trasę prowadzenia w wykopie rury należy oznaczyć taśmą

ostrzegawczą koloru żółtego. Głębokość posadowienia rury min.70cm od powierzchni chodnika. W budynkach kabel prowadzić w rurze ochronnej piwnicami do pomieszczeń w

których będą punkty dystrybucyjne. Kable zakańczać na przełącznicy światłowodowej.

2.5 Pomiary kabli

W trakcie budowy i montażu linii optotelekomunikacyjnej powinny być wykonane

następujące pomiary:

- pomiar reflektometrem po zmontowaniu linii tj. po wykonaniu złączy z obu stron danego

odcinka na wszystkich włoknach dla uzyskania wykresow reflektometrycznych,

- pomiar optycznej tłumienności na wszystkich włoknach zestawem do pomiaru mocy

optycznej między punktami styku na szafie i szafkach zakończeniowo-połączeniowych (od

połzłącza rozłącznego) co daje tłumienność kabla optotelekomunikacyjnego.

- pomiary tłumienności odbicia wstecznego (reflektancji) złączek światłowodowych.

2.6 Zagospodarowanie terenu

Projekt niniejszy nie powoduje konieczności zmiany istniejącego zagospodarowania terenu.

Realizacja zaprojektowanych obiektów , rownież w przyszłości nie będzie wymagała zmian w istniejącym planie zagospodarowania. Po wykonaniu przewidywanych

prac ziemnych teren zostanie przywrocony do stanu pierwotnego z zachowaniem jego

poprzednich funkcji. Poszczegolne elementy sieci projektowane są na głębokości 0,7m pod powierzchnią terenu. Szerokość zajmowanego pasa w trakcie budowy nie przekroczy 1,5 m.

3.Szczegółowa procedura odbioru sieci

W tej grupie wymagań należy określić wymagania w stosunku do:

1. Dokumentów potrzebnych do odbioru ostatecznego, trybu jego przeprowadzenia, wzoru i jego zawartości. Do odbioru ostatecznego wymagane są najczęściej następujące dokumenty:

• dokumentacja projektowa z ewentualnymi naniesionymi poprawkami lub zamienna, jeżeli potrzeba jej sporządzenia została zdefiniowana w trakcie budowy

• szczegółowe specyfikacje techniczne (na podstawie umowy)

• dzienniki budowy i ewentualnie księgi obmiaru

• wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodnie z STWiOR (Specyfikacja Techniczna Wykonania i Odbioru Robót)

• deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów zgodnie z STWiOR

• dokumenty odbioru wymagane w STWiOR

• rysunki na wykonanie robót zamiennych, towarzyszących, protokoły odbioru tych robót i protokoły przekazania właścicielom terenów, zarządcom oraz operatorom sieci podziemnych i sieci

• geodezyjna inwentaryzacja powykonawcza robót

• kopia mapy zasadniczej zgodnie z instrukcją G7

• Warunków i zasad prowadzenia odbiorów pogwarancyjnych, polegających na ocenie wykonanych robót związanych z usunięciem wad zaistniałych w okresie gwarancyjnym. Badania i pomiary oraz raporty z badań i pomiarów STWiOR zawarte są również wszelkie rozstrzygnięcia dotyczące zasad prowadzenia badań i pomiarów, a także przedmiotu tych pomiarów i norm odniesienia. Przed przystąpieniem do pomiarów lub badań wykonawca z ustalonym wyprzedzeniem powiadamia inspektora nadzoru o rodzaju i terminie pomiaru lub badania. Wyniki badań i pomiarów są przedstawiane do akceptacji inspektora nadzoru i stanowią następnie załącznik do protokołu odbioru robót. Forma i rodzaj druków i sprawozdań z raportów są ustalone w STWiOR.

4.Zestawienie kosztów

lp.	Sprzęt	Ilość	Cena (za 1 sztukę)	Cena (z uzwzględnieniem olości)
1	Kamera Megapikselowa IPOX HD IP 2024 D	3	859,77 zł	2579.31 zł
2	Kamera Megapikselowa IPOX HD IP 2030 T	2	859,77 zł	1 719,54 zł
3	Dysk twardy wewnętrzny: Seagate Barracuda 7200.14 ST3000DM001 3000 GB	4	389,00 zł	1 556,00 zł
4	Rejestrator cyfrowy NUUO NVR Titan NT-4040(R)	1	7 933,50 zł	7 933,50 zł
5	Monitor 21,5'' Samsung S22C150NS	1	459,00 zł	459,00 zł
6	Komputer Stacjonarny Komputronik Sensilo MH-400	1	2 599,00 zł	2 599,00 zł
7	Monitor LCD HP 1502 15" cali,Klasa A	3	56,00 zł	168,00 zł
8	Komputer Stacjonarny Komputronik Sensilo MX-250	3	1 599,00 zł	4 797,00 zł
9	Szafa wisząca RACK 12U 19"	1	313,00 zł	313,00 zł
10	Kabel HDMI, SpeaKa Professional PromoStick, Ethernet, 3D, pozłacane wtyki, czarny, 3 m	4	24,00 zł	96,00 zł
12	Antena dla kamer: Tetra Ant 5 13 35	5	71,72 zł	358,60 zł
13	Zasilacz UPS Cyber Power 3000VA/2250W 2U	2	3 692,78 zł	7 385,56 zł
14	Antena sektorowa dla punktu dostępowego GigaSektor Slim BOX 16/120 V	2	399.75 zł	799,50 zł
	Razem			28 184,70 zł

5. Literatura

www.napad.pl

www.mdh-system.pl

www.dipol.com.pl

http://www.fortec.pl/content/11-kalkulator-do-wyliczenia-wymaganej-pojemnosci-dysku-w-rejestratorze

www.chip.pl

http://www.asus.com/pl/Desktops/

http://www.elboxrf.com

www.atel.com.pl

http://www.rubytech.pl

http://www.cyberbajt.pl

materiały otrzymane z zajęć

Politechnika Opolska

Politechnika Opolska

Opole 2014 32

Opole 2014 1

---
