Załącznik II do części 179

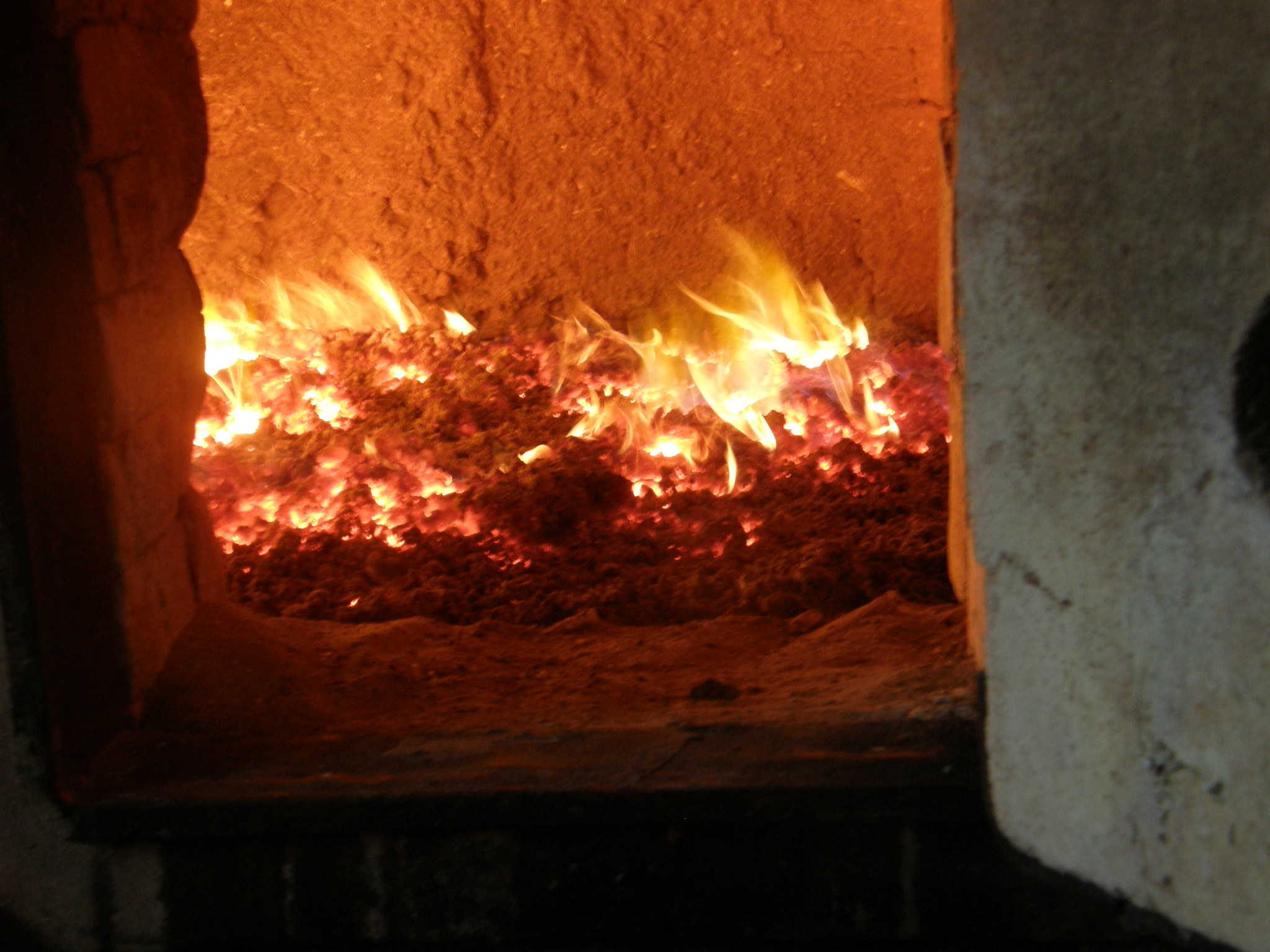

Rys. 166. Aktualny obraz palenia się węgla na tylnej części rusztu kotła typu OKR5 przed spadnięciem żużla z rusztu do leja żużlowego, a więc w miejscu gdzie - zgodnie z pomysłem (zgłoszenie 387645 do Urzędu Patentowego) polecanym do stosowania przez Instytut Techniki Cieplnej Politechniki Śląskiej - żużel ma służyć do odpylania spalin zasysaniem ich przez niego do znajdującego się pod nim leja strefy podmuchowej, z pozostawieniem na jego powierzchni najdrobniejszych ziaren pyłu - unoszonych faktycznie ze spalinami z przedniej części pokładu rusztowego. Żużel spada z rusztu z prawej strony zdjęcia, a w lewo w kierunku do przodu komory paleniskowej skierowane są lekko języki płomieni. Unoszącego się z rusztu pyłu na tym zdjęciu dopatrzyć się nie sposób. Także jego lecącego z prawej strony, gdzie znajduje się lej żużlowy. Wypalonym żużlem jest tylko to, co widać zaraz za wewnętrzną krawędzią dolnego obramowania drzwiczek włazowych, w więc z boku rusztu.

---
