Włazy z pokrywą płaską wg. BN-83/2211-24.01

o średnicach nominalnych DN = 400, 500 i 600 mm na ciśnienia PN = 1.0, 1.6, 2.0, 2.5 , 4.0 MPa

Zależność wymiarów i ciśnienia obliczeniowego włazów typu PZ i Pwr od temperatury

Uwaga:

W projekcie zbiornika włazy powinny być

narysowane w pozycji zamkniętej, a w prawym

włazie Pwr w śrubie dwustronnej wyraźnie

trzeba zaznaczyć czworokątne zakończenie.

Zależność wymiarów i ciśnienia obliczeniowego włazów typu SzZ i Szwr od temperatury

Uwaga:

W projekcie zbiornika włazy powinny być

narysowane w pozycji zamkniętej, a w prawym

włazie Pwr w śrubie dwustronnej wyraźnie

trzeba zaznaczyć czworokątne zakończenie

Króciec włazu PZ i PWr dla DN= 0.4 i 0.5 [m]

Króciec włazu PZ i PWr dla DN= 0.6 [m]

Króciec włazu SZz i Szwr dla DN= 0.4 i 0.5 [m]

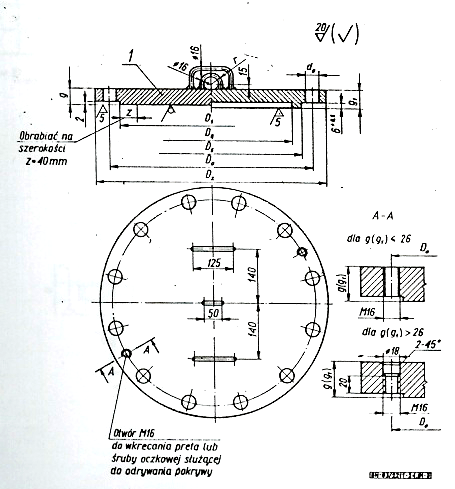

Pokrywa włazów PZ, Pwr, SzZ i Szwr

---
