25 ZASADA DZIAŁANIA CYKLOKONWEKTORA

Przemienniki częstotliwości o komutacji zewnętrznej nazywa się cyklokonwektorami

Przykłady topologii przemienników częstotliwości o komutacji zewnętrznej:

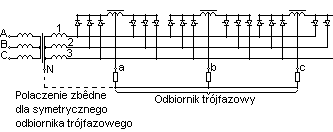

Układ trójpulsowy o sterowaniu równoczesnym (z prądami niezrównoważenia)

Układ jest przemiennikiem częstotliwości trójpulsowym o sterowaniu równoczesnym, czyli z udziałem prądu niezrównoważenia. Do ograniczenia prądu niezrównoważenia służą dławiki włączone pomiędzy przekształtniki pojedyncze układów podwójnych.

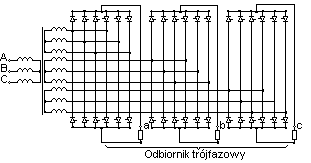

Układ sześciopulsowy o sterowaniu na przemian (z blokadą) , z izolowanymi fazami wyjściowymi

Układ ten jest przemiennikiem częstotliwości sześciopulsowym o sterowaniu na przemian, w którym układy podwójne są złożone z trójfazowych przekształtników mostkowych.

26 TRÓJFAZOWY BEZPOŚREDNI PRZEMIENNIK CZĘSTOTLIWOŚCI.

Przemiennik częstotliwości przekształca bezpośrednio wielofazowe napięcie przemienne o częstotliwości fi na napięcie przemienne jedno- lub wielofazowe o wymaganej częstotliwości fo i wymaganej amplitudzie. Realizuje on w regulowanych przedziałach czasu ściśle określone połączenia pomiędzy zaciskami wejściowymi i wyjściowymi matrycy łączników dwukierunkowych.

Schemat uogólnionej matrycy łączników dwukierunkowych o trójfazowym wejściu i o trójfazowym wyjściu. Na rys. tym łączniki półprzewodnikowe dwukierunkowe są reprezentowane przez łączniki elektroenergetyczne zestykowe S. Pojedyncze łączniki są zlokalizowane w każdym przepięciu się liii wejściowej mi z linią wyjściową mo . Układ napięć wejściowych jest niezależny. Napięcie wyjściowe, które zawiera składową wymaganą o częstotliwości fo, nazywa się napięciem zależnym, ponieważ zależy ono od napięć wejściowych

I przyjętej strategii sterowania. Prąd wyjściowy jest określony przez doprowadzone do zacisków wyjściowych napięcie i impedancję odbiornika (na ogół obwód wyjściowy jest w znacznej mierze indukcyjny) i dlatego nazywa się prądem niezależnym. Z kolei prądy wejściowe są wielkościami zależnymi, ponieważ zależą one od prądów wyjściowych i przyjętej strategii sterowania. Należy podkreślić , że pojęcie zacisków wejściowych i wyjściowych jest umowne, gdyż nie oznacza ono kierunku przepływu energii. Energia może być dostarczana zarówno od strony zacisków wejściowych do wyjściowych, jak i odwrotnie. Funkcjonalnie przemiennik częstotliwości jest syntezatorem przebiegu czasowego napięcia wyjściowego. Przebieg napięcia wyjściowego nie jest jednak przebiegiem czysto sinusoidalnie zmiennym . Zawiera on składową o wymaganej częstotliwości i amplitudzie oraz składowe niepożądane o częstotliwościach różnych od zadanej fo . Działanie bezpośredniego przemiennika częstotliwości wiąże się z dwoma uzupełniającymi się ograniczeniami: - wartość chwilowa napięcia wyjściowego jest nie większa niż wartość szczytowa przebiegu czasowego napięcia wejściowego; - wartość chwilowa prądu wejściowego jest nie większa niż wartość szczytowa przebiegu czasowego prądu wyjściowego, dopóki nie wystąpi stan zwarcia w matrycy przekształtnika.

---
