PKM - opracowania roznych pytan na egzamin 3, Automatyka i Robotyka, Semestr 4, Podstawy konstrukcji maszyn, Pytania i pomoce
Fragment dokumentu:
13. Jaka jest różnica pomiędzy połączeniem wciskowym a skurczowym.

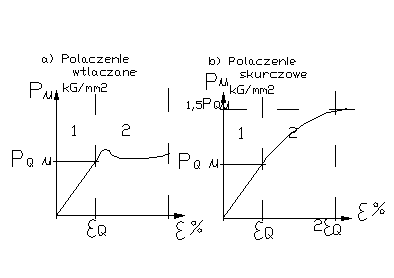

Ad a,b) 1-obszar odkształceń sprężystych, 2- odkształcenia plastyczne.
Połączenia wciskowe uzysk. się przez wtłoczenie czopa w oprawę. W zależności od wymiaru przedmiotu i wartości wcisku nacisk poosiowy wywiera się za pomocą prasy hydraulicznej lub prasek ręcznych.
Połączenie skurczowe powstają w wyniku zastosowania odpowiednich zabiegów cieplnych przed montażem połączenia np. podgrzania oprawy lub oziębienia czopu wału.
W połączeniu wciskowym musimy pokonać znaczny opór materiału obrabianej powierzchni, natomiast w połączeniu skurczowym nie wyst. opór materiału. W obydwu przypadkach nie występuje niszczenie warstwy wierzchniej.
14. Omówić typy sprzęgieł stosowanych w technice.
Sprzęgłą: 1. Nierozłączne:a) niepodatne skrętnie: sztywne proste, luźne proste i luźne przegubowe.b) podatne skrętnie: proste, przegubowe 2. Rozłączne: a) sterowane z zewnątrz: włączane przy różnej prędkości obrotowej części czynnej i biernej, b) samoczynne: sterowane siłą bezwładności(odśrodkowe) , sterowane momentem obrotowym ( bezpieczeństwa ), sterowane kierunkiem napędu (jednokierunkowe).
Sztywne: tulejowe, łubkowe, kołnierzowe. Wymagają zachowania dokładnej współosiowości łączonych wałów.
Samonastawne- umożliwiają one łączenie wałów i przenoszenie momentu obrotowego w przypadkach gdy osie wałów nie pokrywają się.
Podatne- w sprzęgłach tych podstawowym elementem jest łącznik podatny sprężysty, którego zadaniem jest umożliwienie chwilowego względnego obrotu wału biernego w stosunku do wału czynnego.
Sterowane- wyposażone w urządzenia do rozłączenia lub połączenia członów sprzęgła.
Synchroniczne i asynchroniczne.

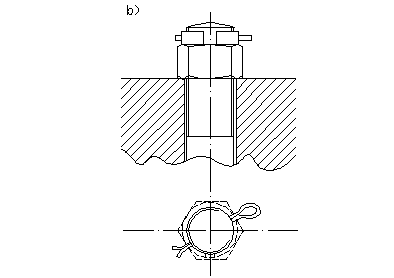

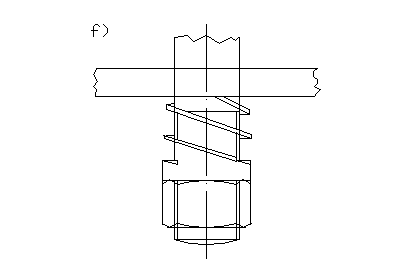

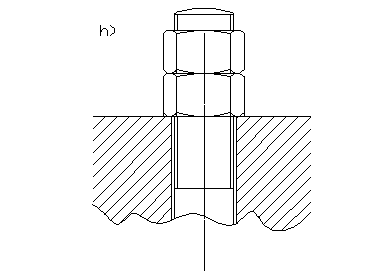

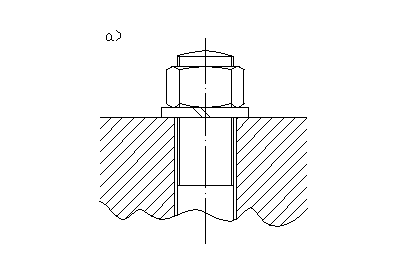

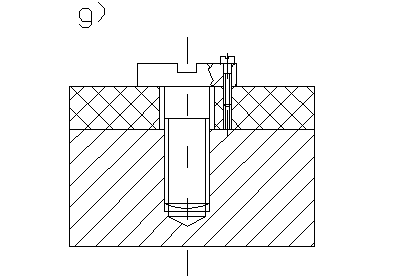

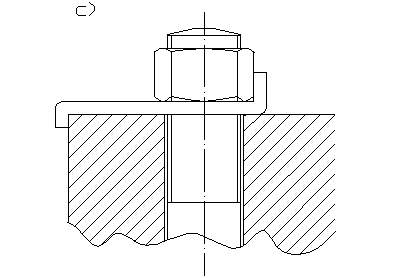

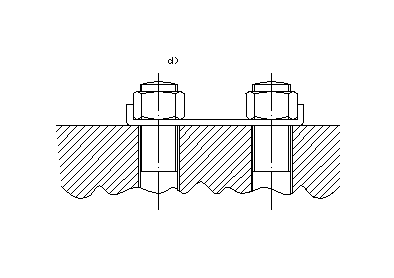

8. Przedstawić sposoby zabezpieczenia nakrętki przed odkręceniem.
1. Opisać proces projektowo konstrukcyjny i jego charakterystyczne elementy.
2. Omówić typy obciążeń zmiennych wraz z liczbami κ oraz R
Klasyfikacja obciążeń
; gdzie:
δ-naprężenie kryterialne; P-uogólnione obciążenie [kN],[kNm];
F-uogólniony wskaźnik przekroju F, wx,w0 [cm2],[cm3];
z-uogólniona wytrzymałość tworzywa Rm, Re [kN/cm2];
x-uogólniony wsp. bezpieczeństwa; k-uogólnione napręż.
Dopuszczalne [kN/cm2] przy założeniach, że F0-przekrój
Nominalny, FR-przekrój rzeczywisty
