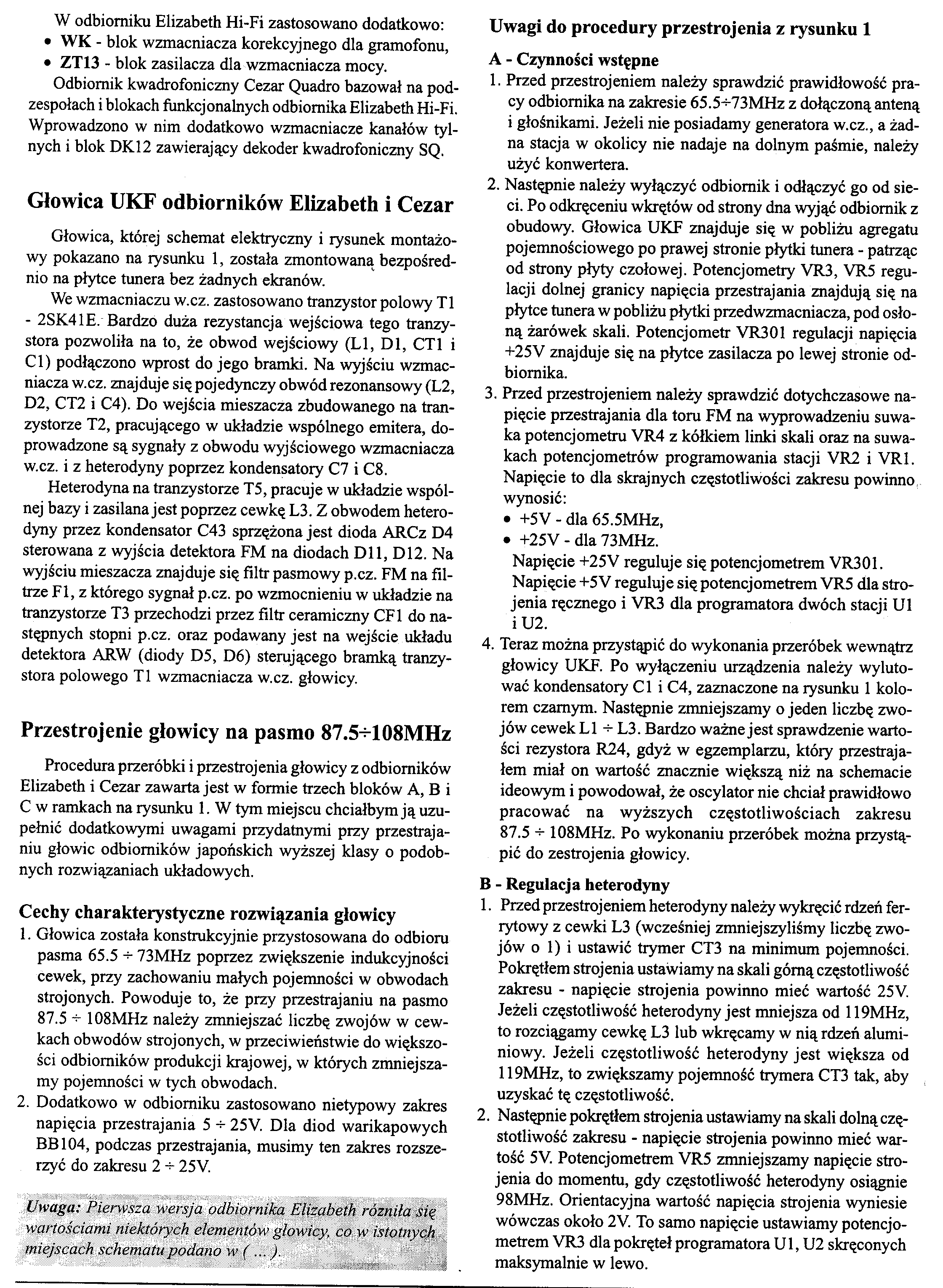

Przestrajamy odbiorniki Elizabeth Elizabeth III Elizabeth Hi Fi i�zar Quadro 2

W odbiorniku Elizabeth Hi-Fi zastosowano dodatkowo:

• WK - blok wzmacniacza korekcyjnego dla gramofonu,

• ZT13 - blok zasilacza dla wzmacniacza mocy.

Odbiornik kwadrofoniczny Cezar Quadro bazował na podzespołach i blokach funkcjonalnych odbiornika Elizabeth Hi-Fi. Wprowadzono w nim dodatkowo wzmacniacze kanałów tylnych i blok DK12 zawierający dekoder kwadrofoniczny SQ.

Głowica UKF odbiorników Elizabeth i Cezar

Głowica, której schemat elektryczny i rysunek montażowy pokazano na rysunku 1, została zmontowaną bezpośrednio na płytce tunera bez żadnych ekranów.

We wzmacniaczu w.cz. zastosowano tranzystor połowy Tl - 2SK41E. Bardzo duża rezystancja wejściowa tego tranzystora pozwoliła na to, że obwod wejściowy (LI, Dl, CT1 i Cl) podłączono wprost do jego bramki. Na wyjściu wzmacniacza w.cz. znajduje się pojedynczy obwód rezonansowy (L2, D2, CT2 i C4). Do wejścia mieszacza zbudowanego na tranzystorze T2, pracującego w układzie wspólnego emitera, doprowadzone są sygnały z obwodu wyjściowego wzmacniacza w.cz. i z heterodyny poprzez kondensatory C7 i C8.

Heterodyna na tranzystorze T5, pracuje w układzie wspólnej bazy i zasilana jest poprzez cewkę L3. Z obwodem heterodyny przez kondensator C43 sprzężona jest dioda ARCz D4 sterowana z wyjścia detektora FM na diodach Dli, Dl2. Na wyjściu mieszacza znajduje się filtr pasmowy p.cz. FM na filtrze FI, z którego sygnał p.cz. po wzmocnieniu w układzie na tranzystorze T3 przechodzi przez filtr ceramiczny CF1 do następnych stopni p.cz. oraz podawany jest na wejście układu detektora ARW (diody D5, D6) sterującego bramką tranzystora polowego Tl wzmacniacza w.cz. głowicy.

Przestrojenie głowicy na pasmo 87.5-^108MHz

Procedura przeróbki i przestrojenia głowicy z odbiorników Elizabeth i Cezar zawarta jest w formie trzech bloków A, B i C w ramkach na rysunku 1. W tym miejscu chciałbym ją uzupełnić dodatkowymi uwagami przydatnymi przy przestraja-niu głowic odbiorników japońskich wyższej klasy o podobnych rozwiązaniach układowych.

Cechy charakterystyczne rozwiązania głowicy

1. Głowica została konstrukcyjnie przystosowana do odbioru pasma 65.5 + 73MHz poprzez zwiększenie indukcyjności cewek, przy zachowaniu małych pojemności w obwodach strojonych. Powoduje to, że przy przestrajaniu na pasmo 87.5 + 108MHz należy zmniejszać liczbę zwojów w cewkach obwodów strojonych, w przeciwieństwie do większości odbiorników produkcji krajowej, w których zmniejszamy pojemności w tych obwodach.

2. Dodatkowo w odbiorniku zastosowano nietypowy zakres napięcia przestrajania 5 + 25V. Dla diod warikapowych BB104, podczas przestrajania, musimy ten zakres rozszerzyć do zakresu 2 + 25V.

I waga: 1‘in w\z.i wayd tulkmrmkd F.lizukcth rozm/d się Mdritiśi kum mckiuryili clcmrntuw ylou iry. ,-tt ir i^lomw h inicjSi-iH h sckrnhitupothmo :r f ... j

Uwagi do procedury przestrojenia z rysunku 1

A - Czynności wstępne

1. Przed przestrojeniem należy sprawdzić prawidłowość pracy odbiornika na zakresie 65.5+73MHz z dołączoną anteną i głośnikami. Jeżeli nie posiadamy generatora w.cz., a żadna stacja w okolicy nie nadaje na dolnym paśmie, należy użyć konwertera.

2. Następnie należy wyłączyć odbiornik i odłączyć go od sieci. Po odkręceniu wkrętów od strony dna wyjąć odbiornik z obudowy. Głowica UKF znajduje się w pobliżu agregatu pojemnościowego po prawej stronie płytki tunera - patrząc od strony płyty czołowej. Potencjometry VR3, VR5 regulacji dolnej granicy napięcia przestrajania znajdują się na płytce tunera w pobliżu płytki przedwzmacniacza, pod osłoną żarówek skali. Potencjometr VR301 regulacji napięcia +25V znajduje się na płytce zasilacza po lewej stronie odbiornika.

3. Przed przestrojeniem należy sprawdzić dotychczasowe napięcie przestrajania dla toru FM na wyprowadzeniu suwaka potencjometru VR4 z kółkiem linki skali oraz na suwakach potencjometrów programowania stacji VR2 i VR1. Napięcie to dla skrajnych częstotliwości zakresu powinno, wynosić:

• +5V - dla 65.5MHz,

• +25V - dla 73MHz.

Napięcie +25V reguluje się potencjometrem VR301. Napięcie +5V reguluje się potencjometrem VR5 dla strojenia ręcznego i VR3 dla programatora dwóch stacji Ul i U2.

4. Teraz można przystąpić do wykonania przeróbek wewnątrz głowicy UKF. Po wyłączeniu urządzenia należy wyluto-wać kondensatory Cl i C4, zaznaczone na rysunku 1 kolorem czarnym. Następnie zmniejszamy o jeden liczbę zwojów cewek LI + L3. Bardzo ważne jest sprawdzenie wartości rezystora R24, gdyż w egzemplarzu, który przestraja-łem miał on wartość znacznie większą niż na schemacie ideowym i powodował, że oscylator nie chciał prawidłowo pracować na wyższych częstotliwościach zakresu 87.5 -s- 108MHz. Po wykonaniu przeróbek można przystąpić do zestrojenia głowicy.

B - Regulacja heterodyny

1. Przed przestrój eniem heterodyny należy wykręcić rdzeń ferrytowy z cewki L3 (wcześniej zmniejszyliśmy liczbę zwojów o 1) i ustawić trymer CT3 na minimum pojemności. Pokrętłem strojenia ustawiamy na skali górną częstotliwość zakresu - napięcie strojenia powinno mieć wartość 25V. Jeżeli częstotliwość heterodyny jest mniejsza od 119MHz, to rozciągamy cewkę L3 lub wkręcamy w nią rdzeń aluminiowy. Jeżeli częstotliwość heterodyny jest większa od 119MHz, to zwiększamy pojemność trymera CT3 tak, aby uzyskać tę częstotliwość.

2. Następnie pokrętłem strojenia ustawiamy na skali dolną częstotliwość zakresu - napięcie strojenia powinno mieć wartość 5V. Potencjometrem VR5 zmniejszamy napięcie strojenia do momentu, gdy częstotliwość heterodyny osiągnie 98MHz. Orientacyjna wartość napięcia strojenia wyniesie wówczas około 2V. To samo napięcie ustawiamy potencjometrem VR3 dla pokręteł programatora U1, U2 skręconych maksymalnie w lewo.
