WYTRZYMAŁOŚĆ MATERIAŁÓW - ćwiczenie 5,6

a)    Kartkówka z rozciągania i Ściskania.

b)    Ścinanie techniczne.

1. Wal o średnicy d = 30 mm przekazuje moc N = 12 kW przy n = 300 obr/min. przez koło zębate osadzone za pomocą wpustu. Jaka powinna być długość 1 wpustu, jeżeli dopuszczalne naprężenia na ścinanie materiału wpustu ki =» 80 MPa, natomiast naprężenia na docisk 180 MPa? Przyjąć szerokość wpustu b = 8 mm.

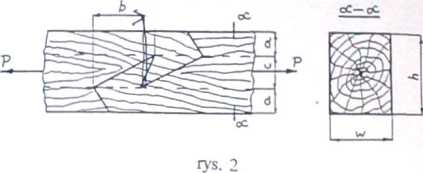

2.    Połączenie kształtowe wykonane z dwóch dębowych belek o przekroju prostokątnym jak na

rys. 2 przenosi obciążenie P = 30 kN. Określić wymiary' a, b, c przekroju (dobrać h = 2a+c) przyjmując wymiar w = 8 cm oraz naprężenia dopuszczalne: na rozciąganie kr = 13 MPa, na docisk w kierunku włókien k,u = 11 MPa,    *    _ na

ścinanie w kierunku włókien k^= $ MPa, •>->.-*    ói —

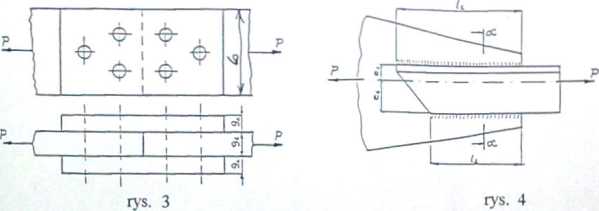

3.    Dla połączenia nitowanego przedstawionego na rys. 3 określić wymiary d, g_t , gz , b przyjmując jako dane: P = 60 kN, kt =%84 MPa, kr = 140 MPa, k<i - 160 MPa. Wykonać wykres s3 podłużnych rozciągających nakładło*'¹

4. Obliczyć konieczną długość spoin w połączeniu kątownika 120x120x10 z blachą węzłową (rys. 4) jeżeli dopuszczalne naprężenia ścinające dla spoin k, = 72 MPa. Przyjąć wymiar g spoiny równy 10 mm, P = 280 kN.
