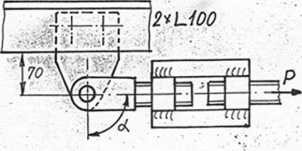

Projekt II 1. Wykonać obliczenia konstrukcyjne a także rysunek złożeniowy i wskazane rysunki wykonawcze dla przedstawionego na szkicu zespołu połączeń: śrubowych i sworzniowego.

Lp.    1    2    3    4    5    6    7    8

Dane: P [N]    5000    8000    6000    7000    9000    8000    6000    7000

cc[°]    15    25    35    45    55    65    5    85

2. Wykonać obliczenia konstmkcyjnc a także rysunek złożeniowy i wskazane rysunki wykonawcze dla przedstawionego na szkicu zespołu połączeń: śrubowych, czopowo-ciemego i sworzniowego.

Lp.	1	2	3	4	5	6	7
Dane: P [N]	2500	3000	2700	2600	3400	3300	3000
a [mm]	200	150	180	170	140	180	150
a[°]	50	50	50	50	60	60	60
