ZBIORNIK WODNO-POWIETRZNY

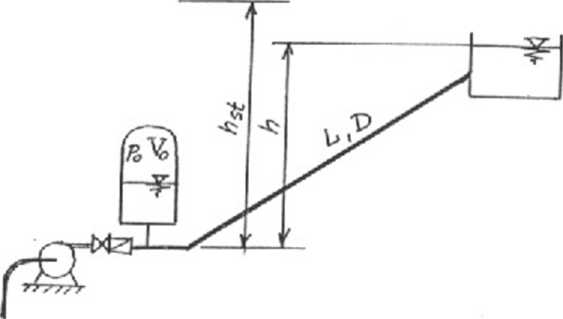

Rys.l

Spis ważniejszych oznaczeń:

A - pole przekroju poprzecznego rurociągu (przewodu tłocznego),

D - średnica rurociągu,

L - długość rurociągu,

m - masa cieczy w rurociągu (między zbiornikiem wodno-powietrznym a zbiornikiem tłocznym), u - prędkość cieczy w przewodzie,

p - ciśnienie powietrza w zbiorniku wodno-powietrznym w dowolnej chwili,

V - objętość powietrza w zbiorniku w dowolnej chwili,

Vq , p₀ - objętość i ciśnienie powietrza w zbiorniku w warunkach ustalonego przepływu cieczy w rurociągu, h - wysokość niwelacyjna,

p_sl - ciśnienie bezwzględne w miejscu podłączenia zbiornika w warunkach statycznych,

h_st - wysokość ciśnienia bezwzględnego p_s, (h_sl = h ł p_a/y), u_v - prędkość cieczy w przewodzie w ruchu ustalonym,

Pmin, Pmax - najnuiicjsze i największe ciśnienie w zbiorniku wodno-powietrznym w czasie uderzenia hydraulicznego.
