Wskaźnik temperatury płynu chłodzqcego w silniku JL-

\\\ku.:uikprzedstawia tempera rurę płynu chłodzącego w silniku.

Kyv 2 Fingmont wiłami pny»/qdow: wtłui/mk •••mperolury płynu chłodzącego

Wskazówka w zakresie zimno (a)

llml u wysokichoblotów idii/ego ulu i.|/i'ilła silnika rys. 2.

Wdo/ówka w zakresie normalnym (0

l*izy normalnym s|WMibir jazdy wskazówka powinna wahać się w środkowym zakresie pod/iulki. Przy dużym olx tążeniu silnika -pizetk* ws/yslkłm pizv wysokich (cinpcnilu-■ .u li zewnętrznych wskazówka może się |ii/i-miii.|i il.ili-} wprawo. Nic IhkI/J lo .islr/czeii. dnpoki lampka oslr/rgawcza •iroii.i H». i y 12 0 nic zaświeci się albo n.i wyświetlaczu przyrządu uniwersalnego mc |Mi|.iwi się teksl ostrzeżeniu.

Wskazówko w zakresie ostrzegania c)

Jeżeli w.ska/owka pizesiime się na zakres ostrzeżenia, zapala się lampka sygnalizacyjna -> strona 16, i \ - 12 (?). Na wyświetlaczu przyrządu uniwersalnego dodatkowo pojawia się tekst ostrzeżenia KOHLMITTEL OBERHITZUNG :pr/cgrznnie płynu dtłodząt ego). Zatrzymać samochód i wyleczyć silnik. Sprawdził poziom płynu chłodzącego => zeszyt 3.2. rozdział „Płyn Chłodzący*A.

leżeli poziom płynu jest prawidłowy, nie jechać dniej, tylko wezwać fachową pomni

Ą UWAGA!

Pr/cd rozpoczęciem wszelkich prac przy silniku albo w pr/ed/iale silnikowym za poznać się z zasadami bezpieczeństwa •> zeszyt 3.2 „Prace w przedziale silni kuwym".

O Ostrożnie!

IJcmcniy zamontowane przed wlotem po wietrzą do chłodnicy pogarszają skuteczność chłodzeniu. lY/y wysokich temperaturach zewnętrznych i dużym obciążeniu zadimlzi wtedy niclMvpleczeństwo przegrzania silnika' ◄

H

Wnelr/e sriimn Itociu

Wskaźnik poziomu paliwa SD

Ciągnieni przyrządu uniwersalnego: ws każnik poziomu paliwa

Pojemność zbiornika paliwa wynosi około (Ki litrów.

kiedy wskazówka osiągnie i-/erwone pole ie zerwy ->iy Mstrzulkat. na wyświetlaczu zaświeci się lampka sygnalizacyjna . Na wyświetlaczu przy rządu uniweisalnego po jawia się napis BITTE TANKEN! • zatankować paliwo), lednoc/eśnie mlozwie się dźwięk ostrzegawczy jako przypomnienie, aby |m>-jcchiić po paliwo Teraz w zbiorniku jest jes zr/o około litrów paliwa, 4

Wyświetlacz w zestawie przyrządów

Wyświetlacz (wskaźnik bez informacji tekstowych)

Wyświetlacz w przyrządzie uniwersalnym między innymi pokazuje czas zegarowy, przebieg okresowy i całkowity w kilome trach, oraz położenia dźwigni przełączania.

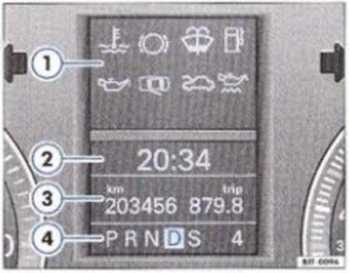

Rys. 4 frocment przyrządu tmiwi?ooli»&qo: •ylwiatlacz z różnymi wsko/umami

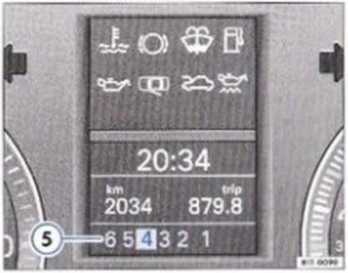

Rys. 5 Eioymćnl przyrządu uruwcrsalnttąo: wyświetlać; ze w.ia/ametu Ihimjo w pr/olładm Spkronic

►
