\ M M ^31^4 I ^5	Suma -100p.
1 1 i i 1	im# i nazwtsko studenta (grupa: pismem technczr

Zaliczenie z przedmiotu konstrukcje drewniani

termin 1, rok akad 2015/2016 -.......01 2016

Główna uwaga - prowadzący sprowdzo, o nie dorr.yilo nęci) student miot na myifi Prosty obliczenia i rysunki wykony w storonnos'ciq. We wzorach pilr owoc indeksów, padstower. i jednostek. Zadom* ma się :oczqt od rysunku (s/kicuj z nie/bądn dalszych obliczeń, ze wskczamem kierunku i zwrotu cććziitywcń. Proszą pomięroć o wykresach sił wewnętrznych rom gdz,e on

i zad. 1 Ola drewnianych schodów dwubiegowych ze stopniami 'i „wsuwanymi' o rzucie jak na rysunku (wicie architekta wymiary w osiach elementów drewnianych) przyjęta następujące zalocema ( projektowe: n=6; h-16,3 cm; s=29 cm; c=305 cm; b=c stopień ze *, sklejU bukowej 29 mm o układzie włókien prosto padły in do podpory; j belka policzkowa 10/26 cm drewno C22; belka spocznikowa 12/20 cm 'i wsparta na icianiu (gniazdo) i słupie; słup 12/12 cm

ifmu

___ą__r-J2_f._ś!

' ' ..i

iii

TOB - Sprawdź SGN dla stopnia dla decydującej kombinacji.

KBI Sprawdź SGN dla belki spocznikowej dla decydującej kombinacji.

«d. 2 Ola dachu jak na rysunku sprawdź SGU łaty na dolnej połaci dla najniekorzystniejszej kombinacji przyjmując dane:

klasa użytkowania 1; rozpiętość dachu 12 m, nacnylenie dachu dolna część 60^r. górna polać 30'; rozstew wlązarów pustych 96 cm, pełnych Jak na rysunku, przekrój łaty 38/49 mm, krokw 10/20 cm. płatwi 16/22 cm, słupa 12/12 cm, podwalina 1C/12 cm. mleczeB/B cm, kleszcze 2 * 5/16 cm. Drewno klasy C22

TM

>£

Pozostałe założenia zgodne i danymi wyjściowym, lub sztuką budowlaną zad. 3 Narysuj rysunek konstrukcyjny węzła o następnie sprawoż rośnoU dla kombinacji G+W przy następujący zał02eni3ch: złącze Jednogałęzicwego pasa dolnego kątownicy o wymiarach 48x100 mm, nakładki 38x300 m minimalna ilość łączników realizujących nośność to 12 sworzni fi 12 Łączniki ułóż w układzie prostokątnym w trze wręgach. Siła w pasie 30 kN. Drewno klasy C22

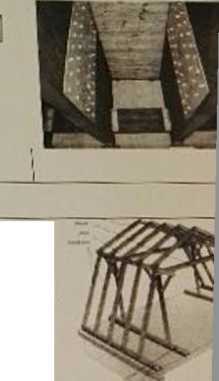

zad. 4 Pcdaj nazwę przedstawionych na Ilustracjach połączeń, złączy lub łączników (uwzględnij co Jest połączeniem, łączu kłem a co złączem) pod)| pełny opis

zad. 5

I t08 - Dfa zadania togo fragmentu dachu 2 ilustracji przygotuj w formie uproszczonej ¹ (bezkalkowe; w formie czytelnych szkiców) rysunek konstrukcyjny (ma zawierać

wszystkie istotne elementy z istotnymi informacjami, skale, uwagi tabelkę itp. Jak dla

schodów na projekoej.

i¹ KBI - Na przykładzie dachu jak na ilustracji przedstaw wymiarowanie krokwi dolnej I na wzorach w formie algorytmu (lak szczegółowo aby można było tylko założyć wartości J pc/iczyć przyjęte rozwiązanie) Uważaj na przyjmowane na rysunku oznaczenia i indeksy we wzorach._______ _
