Fara, której temperatura jest wyższa od temperatury nasycenia, nosi nazwę pary przegrzanej (rys. 6.10e) Między parą nasyconą wilgotną a parą przegraną istnieje graniczny stan substancji lotnej, który nazwano parą nasyconą suchą (rys. 6.1 (W) Stan teu pojawia się w chwili, gdy zakończyło się już parowanie cieczy, a nie nastąpił jeszcze wzrost temperatury powyżej temperatury wrzenia.

Ciecz    rum

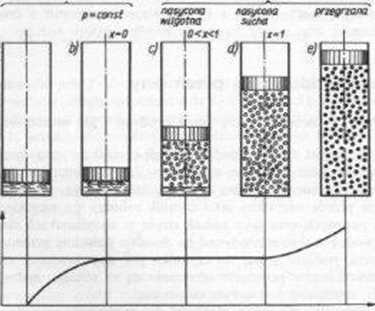

Ryt. b. 10. Proce* morzeni* dc pary »odoci przy p-const (3t|

Przemianie cieczy w parę towarzyszy duży wzrost objętości właściwej substancji. Właśnie to zjawisko spowodowało szerokie zastosowanie pary wodnej w technice cieplnej.

6.6.2. Wykresy pary wodnej Wprowadzenie

W obliczeniach cieplnych często posługujemy się wykresami. Dotyczy lo zwłaszcza obliczeń obiegów cieplnych, w których czynnikiem jest para wodna, a to dlatego, że związki pomiędzy parametrami stanu pary wodnej są bardziej skomplikowane niż związki pomiędzy parametrami stanu gazu doskonałego. Inne obliczenia należy stosować na przykład dla pary suchej nasyconej, inne dla pary wilgotnej, a jeszcze inne dla pary przegrzanej. Wykresy znacznie ułatwiają te obliczenia. Najbardaej rozpowszechnione są wykresy w układach
