PEIE cw0 3 #1
POMIAR MOCY 1 ENERGII PRĄDU ZMIENNEGO JEDNOFAZOWEGO
ĆWICZENIE 0.3
t» Zasada działania licznika indukcyjnego

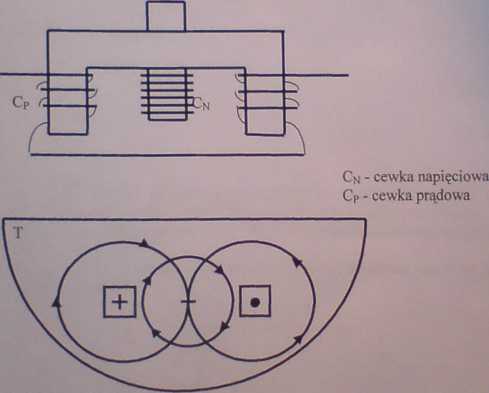

•Najczęściej spotykanym przyrządem do pomiaru energii elektrycznej jest licznik indukcyjny. pe licznik indukcyjny składa się z tarczy aluminiowej T, umieszczonej obrotowo na osi oraz Kewek: jednej napięciowej 3 oraz drugiej prądowej 1-2. fegunów tych elektromagnesów na tarczy pokazuje rys.l.
Rys.l,
Pod wpływem płynącego przez cewkę napięciową prądu zmiennego powstaje strumień jfeyczny <j>u, który indukuje w tarczy prądy wirowe I„. Natomiast pod wpływem prądu Jfcgo płynącego przez cewkę prądową powstaje zmienny strumień magnetyczny <j>i, który |jp w tarczy aluminiowej prąd Ij . Współdziałanie pomiędzy prądami Ii a strumieniem «fru oraz ^prądami Iu a strumieniem ijjj powoduje powstawanie momentu napędowego.
ten określa się wzorem:
Mn = Cn • U • I • COSCp * Cn • P
